Schemat blokowy: Projektowanie elementu w zakresie spręŜystym

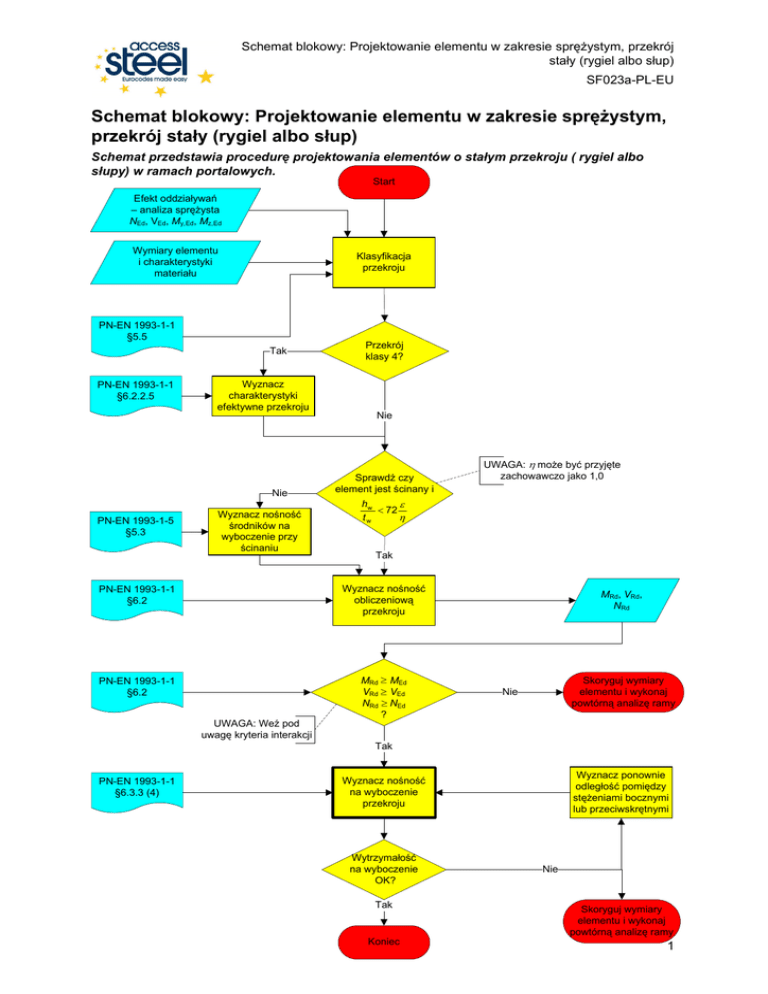

Schemat blokowy: Projektowanie elementu w zakresie spręŜystym, przekrój stały (rygiel albo słup) SF023a-PL-EU Schemat blokowy: Projektowanie elementu w zakresie spręŜystym, przekrój stały (rygiel albo słup) Schemat przedstawia procedurę projektowania elementów o stałym przekroju ( rygiel albo słupy) w ramach portalowych. Start Efekt oddziaływań – analiza spręŜysta NEd, VEd, My,Ed, Mz,Ed Wymiary elementu i charakterystyki materiału Klasyfikacja przekroju PN-EN 1993-1-1 §5.5 Tak PN-EN 1993-1-1 §6.2.2.5 Wyznacz charakterystyki efektywne przekroju Nie PN-EN 1993-1-5 §5.3 Wyznacz nośność środników na wyboczenie przy ścinaniu Przekrój klasy 4? Nie Sprawdź czy element jest ścinany i UWAGA: moŜe być przyjęte zachowawczo jako 1,0 hw ε < 72 tw η Tak Wyznacz nośność obliczeniową przekroju PN-EN 1993-1-1 §6.2 MRd VRd NRd PN-EN 1993-1-1 §6.2 UWAGA: Weź pod uwagę kryteria interakcji MEd VEd NEd MRd, VRd, NRd Skoryguj wymiary elementu i wykonaj powtórną analizę ramy Nie ? Tak PN-EN 1993-1-1 §6.3.3 (4) Wyznacz ponownie odległość pomiędzy stęŜeniami bocznymi lub przeciwskrętnymi Wyznacz nośność na wyboczenie przekroju Wytrzymałość na wyboczenie OK? Tak Koniec Nie Skoryguj wymiary elementu i wykonaj powtórną analizę ramy 1 Schemat blokowy: Projektowanie elementu w zakresie spręŜystym, przekrój stały (rygiel albo słup) SF023a-PL-EU Sprawdzenie czy nośność na wyboczenie jest wystarczająca Start PN-EN 1993-1-1 §6.3.1.2 PN-EN 1993-1-1 §6.3.1.2 (4) Wyznacz smukłość względną przy wyboczeniu giętym dla obu osi λy (λz ) > 0,2 lub NEd > 0,04 Ncr λy ; λz Nie y( Z) =1,0 Tak PN-EN 1993-1-1 §6.3.1.2 PN-EN 1993-1-1 §6.3.2.2 (1) UŜyj §6.3.2.2 dla „przypadku ogólnego albo §6.3.2.3 dla kształtowników walcowanych albo równowaŜnych kształtowników sprawnych” UŜyj 0,2 dla §6.3.2.2 albo 0,4 dla §6.3.2.3 Wyznacz współczynnik redukcyjny y, z y, z Wyznacz smukłość względną przy zwichrzeniu LT Określ czy ma zastosowanie §6.3.2.2 czy §6.3.2.3 λLT > 0,4 lub λLT > 0,2 Nie LT = 1,0 Tak PN-EN 1993-1-1 §6.3.2. Wyznacz współczynnik redukcyjny LT LT PN-EN 1993-1-1 Aneks A PN-EN 1993-1-1 Aneks B PN-EN 1993-1-1 §6.3.3 (4) Wyznacz współczynnik interakcji kyy, kyz kyy, kyz Określ kryteria interakcji Powrót 2 Schemat blokowy: Projektowanie elementu w zakresie spręŜystym, przekrój stały (rygiel albo słup) SF023a-PL-EU Quality Record RESOURCE Title Schemat blokowy: Projektowanie elementu w zakresie spręŜystym, przekrój stały (rygiel albo słup) Reference(s) ORIGINAL DOCUMENT Name Company Created by Matthias Oppe RWTH Technical content checked by Christian Müller RWTH Date Editorial content checked by Technical content endorsed by the following STEEL Partners: 1. UK SCI 2. France CTICM 3. Sweden SBI 4. Germany RWTH 5. Spain Labein Resource approved by Technical Coordinator G W Owens SCI 25/07/06 TRANSLATED DOCUMENT This translation made and checked by: Translated resource approved by 3 Schemat blokowy: Projektowanie elementu w zakresie spręŜystym, przekrój stały (rygiel albo słup) SF023a-PL-EU Wrapper Information Title Schemat blokowy: Projektowanie elementu w zakresie spręŜystym, przekrój stały (rygiel albo słup) Series Description Schemat przedstawia procedurę projektowania elementów o stałym przekroju ( rygiel albo słupy) w ramach portalowych. Access Level Expertise Practitioner Identifiers Filename SF023a-PL-EU.vsd Resource Type Schemat blokowy Viewpoint Engineer Subject Application Area(s) Budynki przemysłowe Dates Created Date 17/10/2005 Last Modified Date 23/01/2006 Format Category Checked Date Valid From Valid To Languages Contacts Polski Author Matthias Oppe, RWTH Checked By Christian Müller, RWTH Approved By Editor Last Modified By Keywords Budynki przemysłowe, słupy, analiza w zakresie spręŜystym See Also Eurocode Reference Worked Examples Commentary Discussion Other Coverage National Applicability EU Special Instructions 4
