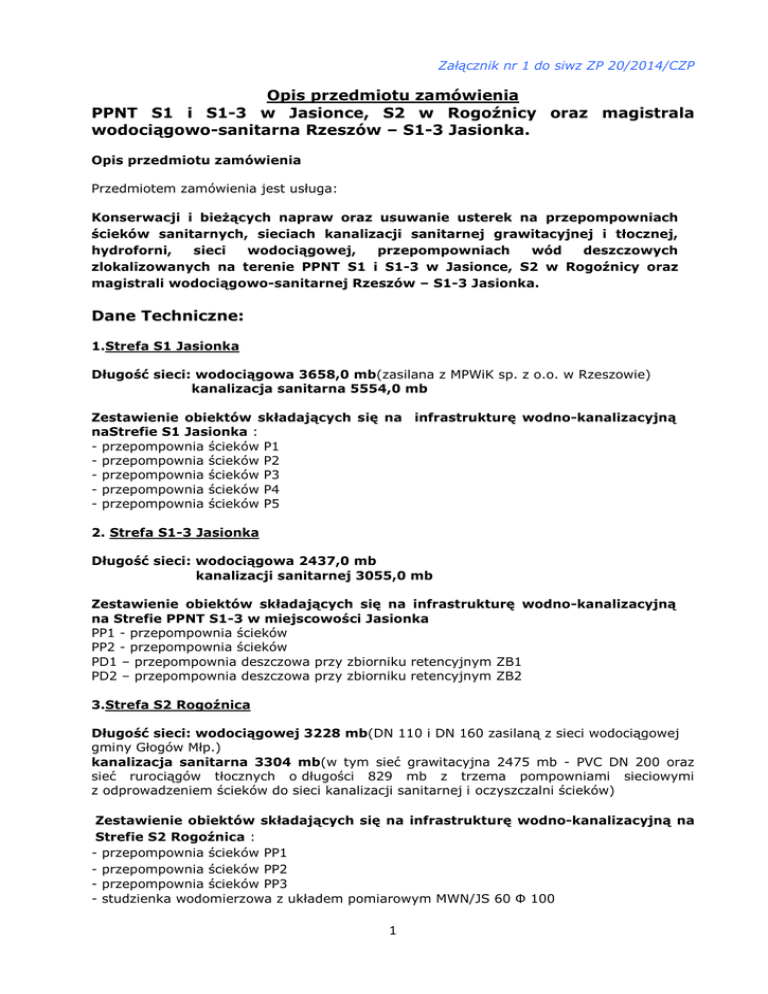

opis przedmiotu zamówienia

Załącznik nr 1 do siwz ZP 20/2014/CZP
Opis przedmiotu zamówienia
PPNT S1 i S1-3 w Jasionce, S2 w Rogoźnicy oraz magistrala
wodociągowo-sanitarna Rzeszów – S1-3 Jasionka.
Opis przedmiotu zamówienia
Przedmiotem zamówienia jest usługa:
Konserwacji i bieżących napraw oraz usuwanie usterek na przepompowniach
ścieków sanitarnych, sieciach kanalizacji sanitarnej grawitacyjnej i tłocznej,
hydroforni,
sieci
wodociągowej,
przepompowniach
wód
deszczowych
zlokalizowanych na terenie PPNT S1 i S1-3 w Jasionce, S2 w Rogoźnicy oraz
magistrali wodociągowo-sanitarnej Rzeszów – S1-3 Jasionka.
Dane Techniczne:
1.Strefa S1 Jasionka
Długość sieci: wodociągowa 3658,0 mb(zasilana z MPWiK sp. z o.o. w Rzeszowie)
kanalizacja sanitarna 5554,0 mb
Zestawienie obiektów składających się na infrastrukturę wodno-kanalizacyjną
naStrefie S1 Jasionka :
- przepompownia ścieków P1
- przepompownia ścieków P2
- przepompownia ścieków P3
- przepompownia ścieków P4
- przepompownia ścieków P5
2. Strefa S1-3 Jasionka
Długość sieci: wodociągowa 2437,0 mb
kanalizacji sanitarnej 3055,0 mb
Zestawienie obiektów składających się na infrastrukturę wodno-kanalizacyjną
na Strefie PPNT S1-3 w miejscowości Jasionka
PP1 - przepompownia ścieków
PP2 - przepompownia ścieków
PD1 – przepompownia deszczowa przy zbiorniku retencyjnym ZB1
PD2 – przepompownia deszczowa przy zbiorniku retencyjnym ZB2
3.Strefa S2 Rogoźnica
Długość sieci: wodociągowej 3228 mb(DN 110 i DN 160 zasilaną z sieci wodociągowej
gminy Głogów Młp.)
kanalizacja sanitarna 3304 mb(w tym sieć grawitacyjna 2475 mb - PVC DN 200 oraz
sieć rurociągów tłocznych o długości 829 mb z trzema pompowniami sieciowymi
z odprowadzeniem ścieków do sieci kanalizacji sanitarnej i oczyszczalni ścieków)
Zestawienie obiektów składających się na infrastrukturę wodno-kanalizacyjną na
Strefie S2 Rogoźnica :
- przepompownia ścieków PP1
- przepompownia ścieków PP2
- przepompownia ścieków PP3
- studzienka wodomierzowa z układem pomiarowym MWN/JS 60 Ф 100
1
Załącznik nr 1 do siwz ZP 20/2014/CZP
- 21 sztuk hydrantów nadziemnych dn 80
4. Magistrala wodociągowo-sanitarna Rzeszów – S1-3 Jasionka.
Długość sieci: wodociągowa 5760,0 mb
Kanalizacji sanitarnej 7271,0 mb
Zestawienie obiektów składających się na infrastrukturę magistrali wodociągowokanalizacyjnej na trasie Rzeszów-S1-3 Jasionka
P4 - punkt pomiaru ścieków (Rzeszów ul. Orna)
P3-przepompownia ścieków wraz z pomiarem głównym wody na magistrali (Rzeszów ul.
Żywiczna)
P2 - przepompownia ścieków z hydrofornią (Trzebownisko)
P1 - przepompownia ścieków (obiekt zlokalizowany na terenie PPNT S1-3 w Jasionce)
I.
Postanowienia ogólne:
1. Wykonawca zobowiązuje się do:
1.1
1.2
1.3
1.4
kompleksowego utrzymania w pełnej sprawności zgodnie z obowiązującymi
przepisami i normami sieci kanalizacji sanitarnej (w tym kanalizacji sanitarnej
tłocznej), sieci wodociągowej, przepompownie ścieków i wód deszczowych oraz
hydroforni na terenie Podkarpackiego Parku Naukowo-technologicznego Strefa S1
Jasionka, Tajęcina (gmina Trzebownisko), Strefa S1-3 Jasionka, (gmina
Trzebownisko), Strefa S2 Rogoźnica (gmina Głogów Małopolski) oraz magistrali
wodociągowo-sanitarnej Rzeszów – S1-3 Jasionka;
dokonywania przeglądów technicznych wedle zamieszczonego harmonogramu
okresów przeglądów (pkt III szczegółowy opis przedmiotu zamówienia) i czynności
serwisowych
informowania Zamawiającego o wystąpieniu usterek
podejmowania niezbędnych i niezwłocznych działań w celu usunięcia usterek
II. Termin realizacji zamówienia:
Świadczenie powyższych usług rozpocznie się od dnia 01.05.2014r. do dnia
02.03.2016 roku
III. Szczegółowy opis przedmiotu zamówienia:
1.
Kompleksowe utrzymanie w pełnej sprawności zgodnie z obowiązującymi przepisami
i normami sieci kanalizacji sanitarnej (w tym kanalizacji sanitarnej tłocznej),
sieci wodociągowej, przepompowni ścieków i wód deszczowych oraz hydroforni na
terenie Podkarpackiego Parku Naukowo-technologicznego Strefa S1 Jasionka,
Tajęcina (gmina Trzebownisko), Strefa S1-3 Jasionka(gmina Trzebownisko), Strefa
S2 Rogoźnica (gmina Głogów Małopolski) oraz magistrali wodociągowo-sanitarnej
Rzeszów – Jasionka
2.
Wykonawca zobowiązany jest do przeglądów technicznych obiektów wchodzących
w skład magistrali wodno-kanalizacyjnej na trasie Rzeszów-S1-3 Jasionka oraz
obiektów wchodzących w skład infrastruktury PPNT strefy: S1,S1-3, S2odpowiednio
w miejscowościach: Jasionka-Tajęcina, Jasionka i Rogoźnica według harmonogramu
czasowego i czynności serwisowych.
2.1. harmonogram czasowy przeglądów
Przegląd techniczny dla urządzeń wchodzących w skład infrastruktury wodnokanalizacyjną naStrefie S1 Jasionka/Tajęcina
Przepompownie ścieków P1,P2, P3, P4 (jeden raz na dwa miesiące- 1x/2mce)
2
Załącznik nr 1 do siwz ZP 20/2014/CZP
Przepompownia ścieków P5 (jeden raz w miesiącu – 1x/mc)
Przegląd techniczny dla obiektów wchodzących w skład infrastruktury na terenie
PPNT S1-3 w Jasionce:
PP1 - przepompownia ścieków - przegląd przewidziany jest jeden raz na 2 m-ce (1x/2m-ce)
PP2 - przepompownia ścieków - przegląd przewidziany jest jeden raz na 2 m-ce (1x/2m-ce)
PD1 – przepompownia deszczowa przy zbiorniku retencyjnym ZB1 - przegląd przewidziany
jest jeden raz w miesiącu (1x/mc)
PD2 – przepompownia deszczowa przy zbiorniku retencyjnym ZB2 - przegląd przewidziany
jest jeden raz w miesiącu(1x/mc)
Przegląd techniczny dla urządzeń wchodzących w skład infrastruktury wodnokanalizacyjną naStrefie S2 Rogoźnica
Przepompownie ścieków PP1,PP2 przegląd przewidziany jest jeden raz w miesiącu (1x/mc);
Przepompownie ścieków PP3 przeglądprzewidziany jest dwa razy w miesiącu(2x/mc);
Przegląd techniczny dla urządzeń wchodzących w skład infrastruktury magistrali
wodociągowo-kanalizacyjnej na trasie Rzeszów - S1-3 Jasionka:
P4 - punkt pomiaru ścieków (Rzeszów ul. Orna) - przegląd przewidziany jest dwa razy
w miesiącu (2x/mc)
P3-przepompownia ścieków wraz z pomiarem głównym wody na magistrali (Rzeszów ul.
Żywiczna) - przegląd przewidziany jest dwa razy w miesiącu (2xmc)
P2 - przepompownia ścieków z hydrofornią (Trzebownisko) - przegląd przewidziany jest dwa
razy w miesiącu (2xmc)
P1 - przepompownia ścieków (obiekt zlokalizowany na terenie PPNT S1-3 w Jasionce)
przegląd przewidziany jest dwa razy w miesiącu (2x/mc)
2.2. przeprowadzane czynności serwisowe :
2.2.1 Sprawdzenie zachowania prawidłowego kierunku obrotów pomp;
2.2.2 Okresowe czyszczenie i usuwanie nagromadzonych zanieczyszczeń na korpusie
i wirniku pomp;
2.2.3 Systematyczne sprawdzanie i weryfikacja prawidłowości funkcjonowania pomp na
przepompowniach ścieków sanitarnych, przepompowni wód deszczowych oraz
w hydroforni na podstawie oceny wskazań wskaźników na panelu sterowniczym
w szafie sterowniczej lub w oparciu o pomiary prądu pobieranego przez pompy za
pomocą uniwersalnych przyrządów mierniczych jak również odczytywanie
parametrów, korekta ustawień i usuwanie błędów urządzeń sterowniczych;
2.2.4 Obsługę i czynności konserwacyjne układu sterowania;
2.2.5 Czyszczenie pływakowych sygnalizatorów poziomu;
2.2.6 Czyszczenie sondy hydrostatycznej (o ile występuje);
2.2.7 Sprawdzenie stanu technicznego armatury i przewodów tłocznych w przepompowni
zwracając uwagę na szczelność połączeń;
2.2.8 Czyszczenie zaworu zwrotnego;
2.2.9 Obsługa zasuw na kanalizacji sanitarnej tłocznej jak i sieci wodociągowej;
2.2.10 Okresowe oczyszczanie dna zbiornika przepompowni ścieków w celu nie
dopuszczania do stwardnienia osadów;
2.2.11 Usuwanie „kożucha” i części pływających;
2.2.12 okresowy przegląd hydrantów z informacją dla inwestora o stanie technicznym
(przegląd raz na rok);
2.2.13 okresowy przegląd (dwa razy do roku) sieci na całej jej długości (przejście po trasie
magistrali kanalizacyjno – wodociągowej Rzeszów –S1-3 Jasionka i sieci
wodociągowej i sanitarnej na terenie PPNT S1,S1-3 i S2 w celu sprawdzenia
3
Załącznik nr 1 do siwz ZP 20/2014/CZP
infrastruktury na trasie oraz lokalizacji ewentualnych wycieków) z powiadomieniem
zamawiającego minimum 3 dni przed planowanym terminem przeglądu.
2.2.14 czyszczenie krat na wlocie i wylocie wody na przepompowniach wód
opadowych(pięć zbiorników) 1 x 4 miesiące z wcześniejszym powiadomieniem
zamawiającego.
3.
Wykonawca świadczący usługi serwisowe zobowiązany jest do
oprogramowania komputerowego do obsługi:
Sterowników SAIA serii PCD3 – pakiet oprogramowania SAIA –PG5.2
Terminali ESA oprogramowanie POLYMATH
posiadania
4.
Wykonawca zobowiązany jest posiadać odpowiedni przenośny sprzęt komputerowy do
obsługi systemów sterujących pracą pomp (przepompownie ścieków, hydrofornia),
aktualizacja wyżej wymienionego oprogramowania sterującego w zakresie nowszych
wersji oprogramowania leży po stronie wykonawcy;
5.
Wykonawca powinien posiadać niezbędny sprzęt (urządzenia hydro ciśnieniowe do
czyszczenia kanalizacji ,,WUKO”, wóz asenizacyjny, laptopa wraz z oprogramowaniem
do regulacji i korygowania ustawień przepompowni) oraz zatrudniać osoby
z uprawnieniami do naprawy i konserwacji przepompowni ścieków sanitarnych, sieci
wodociągowej wraz z hydrofornią oraz przepompowni deszczowych.
6.
Wykonawca powinien dysponować osobą posiadającą uprawnienia budowlane sanitarne
wraz z aktualną przynależnością do Izby budowlanej, która to osoba będzie uczestniczyć
z ramienia wykonawcy przy odbiorach urządzeń wodno-kanalizacyjnych na sieci będącej
w obsłudze. Uczestnictwo powinno być potwierdzone podpisem pod protokołem odbioru.
7.
Wykonawca przekaże wraz z protokołem odbioru przyłącza inwentaryzację geodezyjną
powykonawczą,pozyskaną od inwestora, dotyczącą przedmiotu odbioru.
8.
Wykonawca zobowiązanyjest do usuwania awarii na sieci kanalizacji sanitarnej
grawitacyjnej i tłocznej, sieci wodociągowej w tym w hydroforni oraz na
przepompowniach wód opadowych - infrastrukturze będącej w zarządzie RARR S.A. na
terenie Podkarpackiego Parku Naukowo-Technologicznego StrefyS1,S1-3 w Jasionce, S2
w Rogoźnicy i magistrali wodociągowo-kanalizacyjnej Rzeszów-S1-3 Jasionka w ciągu
24 godzin
9. Podział kosztów pomiędzy Zamawiającym a Wykonawcą.
9.1 Wszystkie koszty związane z wykonywaniem czynności opisanych w pkt III.1 i III.2
będące w obowiązkach Wykonawcy ponosi on sam za wyjątkiem niżej wymienionych,
które ponosi Zamawiający:
9.1.1 Usuwanie jednorazowej awarii w części przewyższającej 900,00 zł netto;
9.1.2 Wymiany lub naprawy urządzeń zainstalowanych w przepompowniach ścieków i wody
oraz hydroforni jak również na sieciach wodociągowych i kanalizacyjnych w części
przewyższającej 200 zł netto;
9.1.3 Remontów budynków i budowli w 100% kosztów;
9.1.4 Zużycia energii elektrycznej w 100% kosztów;
9.1.5 Wymiany złóż filtracyjnych w hydroforniach (jeżeli występują) w 100% kosztów;
9.1.6 Szkód i strat spowodowanych kradzieżami w 100% kosztów;
4
Załącznik nr 1 do siwz ZP 20/2014/CZP
9.1.7 Szkód i strat spowodowanych działaniem siły wyższej w 100% kosztów;
9.1.8 Konserwacji urządzeń elektrycznych i likwidacji ich ewentualnych awarii w 100%
kosztów.
10.
Zamawiający nie
podwykonawców.
dopuszcza
do
udziału
w
realizacji
przedmiotu
Załączniki:
1.
Schemat położenia stref S1, S2, S1-3 i magistrali wod.-kan.
2.
Schemat położenia i oznaczeń urządzeń strefa S1
3.
Schemat położenia i oznaczeń urządzeń strefa S2
4.
Schemat położenia i oznaczeń urządzeń strefa S1-3
5.
Schemat położenia i oznaczeń urządzeń magistrala wod.–kan.Rzeszów- S1-3
Jasionka
CPV:
45232423-3 Przepompownie ścieków,
65100000-4 Usługi przesyłu wody i podobne
5
