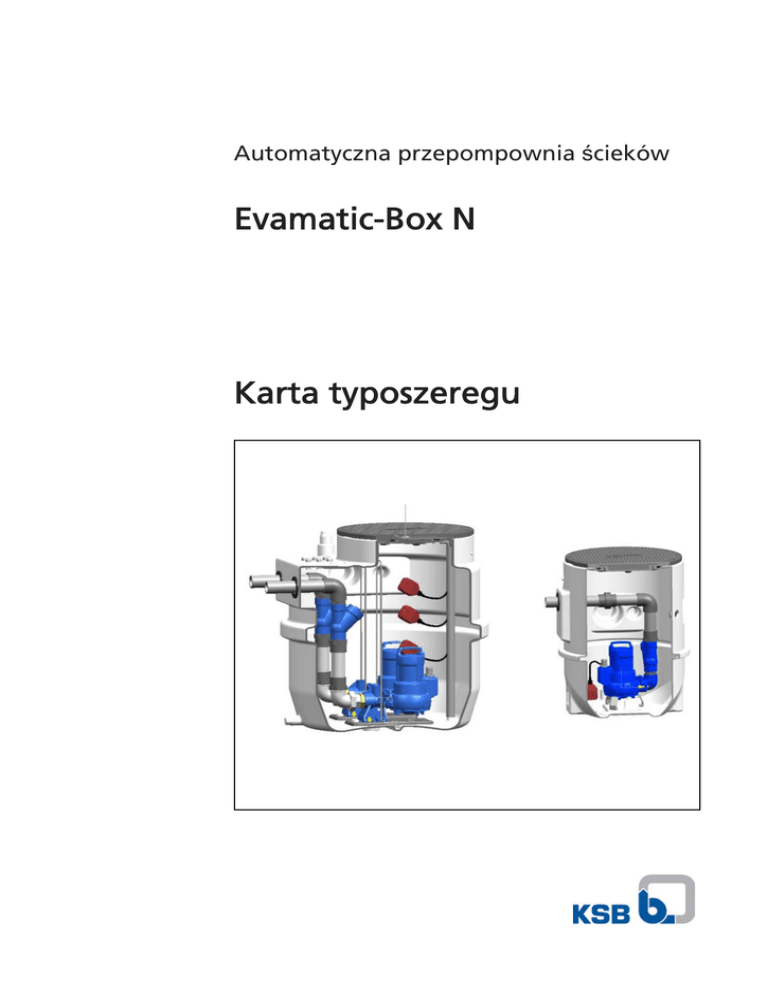

Evamatic-Box N

Automatyczna przepompownia ścieków
Evamatic-Box N
Karta typoszeregu
Nota wydawnicza
Karta typoszeregu Evamatic-Box N
KSB KSB S.A.S. Genevilliers
Wszelkie prawa zastrzeżone. Bez pisemnej zgody firmy KSB zawartość nie może być
rozpowszechniana, powielana, przetwarzana ani przekazywana osobom trzecim.
Generalnie obowiązuje zasada: Zastrzega się możliwość zmian technicznych.
© KSB Aktiengesellschaft Frankenthal 06.09.2012
Spis treści
Spis treści
Przepompownia ścieków ..................................................................................................................................4
Przepompownia do ścieków domowych ................................................................................................................. 4
Evamatic-Box N .............................................................................................................................................. 4
Główne zastosowania .................................................................................................................................... 4
Media .............................................................................................................................................................. 4
Dane eksploatacyjne ...................................................................................................................................... 4
Oznaczenie ..................................................................................................................................................... 4
Budowa ..........................................................................................................................................................4
Budowa i sposób działania ............................................................................................................................ 6
Materiały ........................................................................................................................................................ 6
Zalety produktu .............................................................................................................................................6
Dane techniczne ............................................................................................................................................ 7
Charakterystyki .............................................................................................................................................. 8
Evamatic-Box N; n = 2900 min⁻¹; wirnik F ..................................................................................................... 8
Evamatic-Box N; n = 2900 min⁻¹; wirnik S ..................................................................................................... 9
Wymiary ....................................................................................................................................................... 10
Evamatic-Box N 200 l ...................................................................................................................................10
Evamatic-Box N 500 l ...................................................................................................................................11
Zakres dostawy ............................................................................................................................................ 12
Wyposażenie ................................................................................................................................................ 13
Przyrządy sterujące Evamatic-Box N 200 l ..................................................................................................13
Wyposażenie pomp .....................................................................................................................................14
Rysunki w rozłożeniu na części z wykazem części ..................................................................................... 15
Evamatic-Box N 200 l ...................................................................................................................................15
Evamatic-Box N 500 l ...................................................................................................................................17
3
Przepompownia ścieków
Przepompownia do ścieków domowych
Evamatic-Box N
Oznaczenie
Przykład: Evamatic-Box N 2 501 E P
Objaśnienie oznaczenia
Skrót
Evamatic-Box N
2
501
E
P
Objaśnienie
Typoszereg
Liczba pomp
1
= jedna pompa
2
= dwie pompy
Typ pompy Ama-Porter
Wersja silnika
E
= silnik prądu przemiennego
jednofazowy
D
= silnik indukcyjny trójfazowy
Typ zabudowy
P
= ruchomy, instalacja na trzech
stopach
S
= stacjonarny, montaż na kolanie
kołnierzowym
Budowa
Konstrukcja
▪ Stacja pojedyncza lub podwójna
▪ Pojemność zbiornika 200 lub 500 l
▪ Zgodnie z normą DIN EN 12050-11)
▪ Studzienka pompy z tworzywa sztucznego odpornego na
uderzenia, do ustawienia stojącego lub podposadzkowego
▪ Opcjonalne wydłużenie studzienki do ustawienia
podposadzkowego, wysokość 300 mm
Główne zastosowania
▪ Oczyszczanie ścieków
▪ Automatyczne odprowadzenie wody z budynków i
terenów położonych poniżej poziomu spiętrzenia
zwrotnego (cofki)
▪ Instalacje odwadniające
▪ Przelanie zbiorników wody deszczowej
W krajach, w których dla ścieków zawierających fekalia
wymagana jest ochrona przeciwwybuchowa, używanie pompy
jest niedozwolone.
▪ Ścieki bytowe i gospodarcze
▪ Składniki stałe o swobodnym przelocie od 45 do 60 mm
▪ Woda lekko zanieczyszczona
Rodzaje ustawień
Evamatic-Box N 200 l
▪ Ustawienie stacjonarne
▪ Ustawienie przenośne
Dane eksploatacyjne
Właściwości eksploatacyjne
Parametr
Wydajność
Wysokość podnoszenia
Temperatura
tłoczonego medium
Napęd
▪ Silnik prądu przemiennego jednofazowy (230 V - 50 Hz), z
wbudowanym wyłącznikiem termicznym
▪ Asynchroniczny, indukcyjny silnik trójfazowy (400 V - 50
Hz), z rozruchem bezpośrednim, stopień ochrony IP 68
(stale zanurzony), klasa cieplna F zgodnie z normą EN
60529 / IEC 529
▪ Woda zanieczyszczona
4
▪ Zintegrowany zawór zwrotny (w zbiorniku) w przypadku
wykonań w przewodzie rurowym
▪ Ustawienie stacjonarne
Media
1)
▪ Pokrywa z klapą zapachoszczelną
Q
H
t
Wartość
do 40 m3/h (11,0 l/s)
do 21 m
maks. 40°C (w trybie pracy
ciągłej)
maks. 70°C (maks. 3 - 5 minut)
Uszczelnienie wału
Po stronie napędu
▪ Pierścień uszczelniający wału
Po stronie pompy
▪ Niezależne od kierunku obrotów uszczelnienie
mechaniczne z bezpiecznym dla środowiska zasobnikiem
oleju
Studzienki są absolutnie zapachoszczelne. Przeszły one pomyślnie kontrolę szczelności z zastosowaniem ciśnienia
kontrolnego 0,5 bara (zgodnie z normą DIN EN 12050-1).
Evamatic-Box N
Łożyskowanie
Kształt wirnika
Wirnik F (wirnik o przepływie swobodnym)
Wirnik o
przepływie
swobodnym
(wirnik F)
Zastosowanie dla
następujących tłoczonych
mediów:
media z zawartością cząstek
stałych i zatykającymi
dodatkami, jak również
wtrąceniami gazów i
powietrza
Wirnik S (rozdrabniacz)
▪ Łożyska smarowane smarem na cały okres eksploatacji
Automatyka
Firma KSB zaleca zastosowanie przyrządu sterującego
LevelControl Basic 2. (Wyposażenie elektryczne jest
dostarczane opcjonalnie).
Przyłącza
▪ Strona dopływu: DN 50 / DN 70 / DN 100 / DN 150
▪ Tłoczenie: DN 50 / DN 65
Wirnik z
Zastosowanie dla
rozdrabniaczem następujących mediów:
(kształt wirnika S) domowe ścieki z dodatkiem
grubych i/lub
długowłóknistych cząstek
Evamatic-Box N
5
Budowa i sposób działania
5
7
9
11
Przewody tłoczne
Zwrotne zawory kulowe
Łącznik pływakowy
pompy 1 Wł. i pompy 1
oraz 2 Wył.
Alarmowy łącznik
pływakowy
6
8
10
Pompy zatapialne
Mocowanie do podłoża
pompy 2 Wł.
Wykonanie
Pompownia składa się ze stabilnej komory zbiorczej (1) z
dwiema zintegrowanymi pompami zatapialnymi (6),
poziomego (2) lub pionowego (3) króćca dopływowego,
poziomego (2) lub pionowego (3) króćca odpowietrzającego
(12 możliwości do wyboru) oraz dwóch przewodów tłocznych
(5).
Sposób działania
Przekrój
1
Komora zbiorcza
2
3
5
7
Wyłącznik pływakowy
Przewód tłoczny
Przepust kablowy
przewodu
przyłączeniowego
Mocowanie do podłoża
4
6
8
9
Króciec dopływu lub
odpowietrzania
Zawór zwrotny kulowy
Pompa zatapialna
Króciec spustowy
Wykonanie
Pompownia składa się ze stabilnej komory zbiorczej (1) ze
zintegrowaną pompą zatapialną (6), króćca dopływowego (2)
oraz odpowietrzającego (2) (8 możliwości do wyboru) i
przewodu tłocznego (5).
Sposób działania
Tłoczone medium jest doprowadzane do przepompowni przez
króciec dopływowy (2) i jest gromadzone w gazoszczelnym,
zapachoszczelnym i wodoszczelnym zbiorniku z polietylenu (1).
Gdy tylko łącznik pływakowy (3) rozpozna określony stan
napełnienia, następuje automatyczne uruchomienie pompy
zatapialnej (6). Tłoczone medium jest odpompowywane
przewodem tłocznym, powyżej i doprowadzane do
publicznego kanału . Gdy tylko zostanie osiągnięty określony
stan minimalny i łącznik pływakowy (3) go wykryje, pompa
zatapialna (6) automatycznie się wyłącza.
Tłoczone medium jest doprowadzane do przepompowni przez
króciec dopływowy (2) lub (3) i jest gromadzone w
gazoszczelnym, zapachoszczelnym i wodoszczelnym zbiorniku
z polietylenu (1). Gdy tylko łącznik pływakowy (9) rozpozna
określony stan napełnienia, następuje automatyczne
uruchomienie pierwszej pompy zatapialnej (6). Tłoczone
medium jest odpompowywane przewodem tłocznym, powyżej
poziomu spiętrzania zwrotnego i doprowadzane do
publicznego kanału ściekowego. Jeśli łącznik pływakowy (10)
mimo pracy jednej pompy wykryje dalszy wzrost poziomu
napełnienia, automatycznie włącza się druga pompa zatapialna
(6). Gdy tylko zostanie osiągnięty określony stan minimalny i
łącznik pływakowy (9) go wykryje, obie pompy zatapialne
automatycznie się wyłączają. Łącznik pływakowy (11) jest
łącznikiem alarmowym, który wymaga podłączenia do
akustycznego lub optycznego modułu alarmowego (KSB
oferuje moduły alarmowe na zamówienie).
Materiały
▪ Jednoczęściowa, szczelna studzienka pompy z polietylenu
▪ Przewód rurowy z PCW
Zalety produktu
▪ Automatyczna praca pompy przy zastosowaniu sterownika
▪ Łatwe ustawienie, ustawienie na podłożu lub
podposadzkowe
▪ Łatwe zamontowanie i wymontowanie pompy ze
studzienki dzięki dużym wymiarom pokrywy studzienki
▪ Elastyczne projektowanie dzięki wielu możliwościom
przyłączenia
▪ Łatwo dostępny łącznik pływakowy dzięki zamontowaniu
na demontowalnym drążku, system chroniony patentem
(Evamatic-Box N 500 l)
▪ Brak możliwości zatkania układu hydraulicznego dzięki
zastosowaniu wirnika o przepływie swobodnym/koła
tnącego
Przekrój
1
Komora zbiorcza
3
Pionowy króciec dopływu 4
lub odpowietrzania
6
Evamatic-Box N
2
Poziomy króciec dopływu
lub odpowietrzania
Króciec spustowy
Dane techniczne
Evamatic-Box N
Oznaczenie
Wirnik F
Wirnik S
Ustawienie ruchome (Evamatic-Box N 200 l)
1500 E-P
✘
1501 E-P
✘
1502 E-P
✘
1503 E-P
✘
1601 E-P
✘
1602 E-P
✘
1603 E-P
✘
1545 EB-P
✘
Ustawienie stacjonarne (Evamatic-Box N 200 l)
1500 E-S
✘
1501 E-S
✘
1502 E-S
✘
1503 E-S
✘
1601 E-S
✘
1602 E-S
✘
1603 E-S
✘
1545 EB-S
✘
Ustawienie stacjonarne (Evamatic-Box N 500 l)
2500 E-S
✘
2501 E-S
✘
2502 E-S
✘
2503 E-S
✘
2601 E-S
✘
2602 E-S
✘
2603 E-S
✘
2500 D-S
✘
2501 D-S
✘
2502 D-S
✘
2503 D-S
✘
2601 D-S
✘
2602 D-S
✘
2603 D-S
✘
2545 EB-S
✘
2545 D-S
✘
Wolny
przelot
P
1~
230 V
3~
400 V
Nr mat.
[mm]
[kW]
[A]
[A]
45
45
45
45
60
60
60
-
0,55
0,75
1,10
1,10
0,75
1,10
1,10
1,10
5,0
6,0
8,2
8,2
6,0
8,2
8,2
8,2
-
39023380
39023381
39023382
39023383
39023384
39023385
39023386
39023387
54
54
54
54
64
64
64
57
45
45
45
45
60
60
60
-
0,55
0,75
1,10
1,10
0,75
1,10
1,10
1,10
5,0
6,0
8,2
8,2
6,0
8,2
8,2
8,2
-
39023388
39023389
39023390
39023391
39023392
39023393
39023394
39023395
70
70
70
70
83
83
83
73
45
45
45
45
60
60
60
45
45
45
60
60
60
60
-
0,55
0,75
1,10
1,10
0,75
1,10
1,10
0,55
0,75
1,10
1,50
0,75
1,10
1,50
1,10
1,50
5,0
6,0
8,2
8,2
6,0
8,2
8,2
8,2
-
2,3
2,8
3,0
3,5
2,8
3,0
3,5
3,5
39023396
39023397
39023398
39023399
39023400
39023401
39023402
39023404
39023405
39023406
39023407
39023408
39023409
39023410
39023403
39023411
110
110
110
110
122
122
122
110
110
110
110
122
122
122
117
114
[kg]
Evamatic-Box N
7
Charakterystyki
Evamatic-Box N; n = 2900 min⁻¹; wirnik F
16
14
H [m]
12
10
8
6
4
2
1500 E-P
1500 E-S
2500 E-S
2500 D-S
1502 E-P
1502 E-S
2502 E-S
1501 E-P 2502 D-S
1501 E-S
2501 E-S
2501 D-S
0
0
0
8
10
2
Evamatic-Box N
Q [m3/h]
20
4
6
Q [l/s]
1503 E-P
1503 E-S
2503 E-S
2503 D-S
1601 E-P
1601 E-S
2601 E-S
2601 D-S
1602 E-P
1602 E-S
2602 E-S
2602 D-S
30
8
1603 E-P
1603 E-S
2603 E-S
2603 D-S
40
10
12
Evamatic-Box N; n = 2900 min⁻¹; wirnik S
20
H [m]
15
10
1545 EB-P
1545 EB-S
2545 EB-S
2545 D-S
5
0
0
5
1
Q [m3/h]
2
Q [l/s]
10
15
3
4
5
Evamatic-Box N
9
Wymiary
A
B
Ø 63 Evamatic-Box N 15Ø 75 Evamatic-Box N 16663,2
90 ± 20
663
Ø 63 Evamatic-Box N 15Ø 75 Evamatic-Box N 16-
90 ± 20
Ø 650
Ø 630
90
890
50
X
530
931
X
DN40
DN40
350
700
Ø 78
Ø 58
DN50
DN70
Ø 110
Ø 78
70
70
DN100
80 100
470
410
50
60
70
DN70
DN50
Y-Y
55
60
420
DN70
Ø 49
X-X
420
12
40
620
Ø 710
Y
48
Y
Ø 58
Ø 78
Ø110
Ø 159
DN150
DN100
Rysunek wymiarowy Evamatic-Box N 200 l
A
10
Ustawienie ruchome
Evamatic-Box N
B
Ustawienie stacjonarne
B
X-X
Y-Y
698
Ø 63 Evamatic-Box N 25Ø 75 Evamatic-Box N 26356
975
Ø 75 Evamatic-Box N 26-
DN40
Ø 159
80
Ø 78
Ø 58
170
DN100
DN70
580
280
X
70
Ø 58
Ø 78
480
730
967
70
DN70
DN100
DN50
DN70
730
967
12
DN50
Ø 110
Ø 78
32
Ø 49
55
DN70
170
Ø 78
Ø 58
Ø 630
998
Y
DN70
Ø 78
Ø 110
845
730
Y
DN100
70
1090
280
DN150
X
DN50
70
Ø 110
64
Ø 63 Evamatic-Box N 25-
130 ± 20
130 ± 20
A
840
Ø 880
Ø 960
Rysunek wymiarowy Evamatic-Box N 500 l
A
Przewód przyłączeniowy poziomy
B
Przewód przyłączeniowy pionowy
Evamatic-Box N
11
Zakres dostawy
W zależności od wersji poniższe pozycje należą do zakresu
dostawy:
Evamatic-Box N 200 l z pompą w ustawieniu ruchomym
▪ Zbiornik o pojemności 200 l, pokrywa ze śrubami i
uszczelką
▪ Kompletny przewód tłoczny ze zwrotnym zaworem
kulowym i uszczelką
▪ Pompa zatapialna Ama-Porter w wykonaniu
jednofazowym z łącznikiem pływakowym
▪ Łańcuch do podnoszenia ze stali nierdzewnej 1.4401
▪ Przepust kablowy do przewodu przyłączeniowego
▪ Z hakiem ze stali nierdzewnej 1.4571
Evamatic-Box N 200 l z pompą w ustawieniu
stacjonarnym
uszczelką
▪ Kompletna stopa z podstawą z żeliwa, mocowanie pompy,
pałąk prowadzący i śruby
▪ Kompletny poziomy przewód tłoczny DN 50/DN 65 z
zaworem zwrotnym kulowym i uszczelką
▪ Pompa zatapialna Ama-Porter w wykonaniu
jednofazowym z łącznikiem pływakowym
▪ Łańcuch do podnoszenia ze stali nierdzewnej 1.4401
▪ Przepust kablowy do przewodu przyłączeniowego
▪ Z hakiem ze stali nierdzewnej 1.4571
Evamatic-Box N 500 l z poziomym lub pionowym
wylotem przewodu tłocznego (pompy w ustawieniu
stacjonarnym)
uszczelką
12
Evamatic-Box N
▪ Dwie kompletne stopy z podstawą z żeliwa, mocowanie
pompy, pałąk prowadzący i śruby
▪ Dwa kompletne przewody tłoczne ze zwrotnym zaworem
kulowym i uszczelką (dostarczony przewód tłoczny nadaje
się do odpływu poziomego lub pionowego)
▪ Dwie pompy zatapialne Ama-Porter w wykonaniu jednolub trójfazowym
▪ Dwa łańcuchy do podnoszenia ze stali nierdzewnej 1.4401
▪ Pięć złączy śrubowych PG do przeprowadzenia dwóch
przewodów przyłączeniowych pomp oraz trzech kabli
łącznika pływakowego
▪ Trzy łączniki pływakowe, zamocowane na
demontowalnym drążku do zamontowania w studzience.
Rozmieszczenie łączników pływakowych jest ustawione
fabrycznie.
▪ Z hakiem ze stali nierdzewnej 1.4571 (na pompę)
Wyposażenie
Dodatkowy potrzebny osprzęt można zamówić u dostawcy.
▪ Element do wyrównania wysokości, wysokość 300 mm
▪ Zasuwa DN 50 i 65 z żeliwa lub PCW
▪ Złączki kablowe do podłączania przewodów wewnątrz
studzienki
▪ Przyrząd sterujący do Evamatic-Box N 500 l
▪ Alarmowy łącznik pływakowy do Evamatic-Box N 200 l (do
podłączenia do modułu alarmowego)
▪ Moduł alarmowy do Evamatic-Box N 200 l
▪ Podkładki dźwiękochłonne
▪ Przejściówki (rozszerzające lub redukcyjne)
Wyposażenie
Przyrządy sterujące Evamatic-Box N 200 l
Poz.
Oznaczenie
1~
1500 E
1501 E
1601 E
E 50
E 51
E 52
E 60
✘
✘
AS 0 Brzęczyk/wejście sterowania
AS 2 Brzęczyk/wejście sterowania, zależny od sieci z bezpotencjałowym
stykiem sygnalizacyjnym
AS 4 Brzęczyk/wejście sterowania, niezależny od sieci z bezpotencjałowym
stykiem sygnalizacyjnym / buforowaniem akumulatora i samoładującym
elementem zasilającym (na 5 godzin pracy w przypadku awarii zasilania)
Łącznik pływakowy z wolną końcówką kabla (zestyk zwierny)
10 m
8 podkładek dźwiękochłonnych z naturalnego kauczuku
Nr mat.
1502 E
1503 E
1602 E
1603 E
1545 EB
✘
29128401
✘
29128422
[kg]
0,5
0,5
✘
✘
29128442
0,5
✘
✘
39023446
1,5
✘
✘
18078943
0,02
samoprzylepnych
do montażu na dnie studzienki
adapter rurowy, EPDM / stal nierdzewna, PN 05
P9
do podłączenia przewodów dopływowych i odpowietrzających o różnych średnicach zewnętrznych
DN 70 dla średnicy zewnętrznej rury 53 - 63 mm
✘
✘
01313530
✘
✘
39023452
0,263
0,5
39023453
0,5
Nr mat.
[kg]
19073774
4,7
✘
✘
Dotyczy wszystkich krajów z wyjątkiem Francji!
E 30
E 31
Sterownik dla 2 pomp, typ
LevelControl Basic 2
Typ
400 V
Oznaczenie
230 V
Poz.
✘
-
do łącznika pływakowego lub czujnika 4...20 mA, opcjonalnie
z wyłącznikiem głównym
400 x 278 x 120 mm
✘
✘
BC2 230 DFNO
100
BC2 400 DFNO
025
BC2 400 DFNO
040
Prąd
1~
3~
min. - 2500 E 2502 E 2500 D 2501 D
maks. 2501 E 2503 E
2502 D
[A]
2601 E 2602 E
2503 D
2603 E
2601 D
2545 EB
2602 D
2603 D
2545 D
do 10
✘
✘
1,6 2,5
2,5 4,0
-
-
✘
-
19073776
4,7
-
-
-
✘
19073777
4,7
Nr mat.
[kg]
19073884
4,7
19073885
4,7
Dotyczy tylko Francji!
E 30
Przyrząd sterujący do
dwupompowej stacji pomp, IP
54, LevelControl Basic 2
Zgodny z NF C 15-100
Typ
400 V
Oznaczenie
230 V
Poz.
✘
-
BC2 230
063 02
BC2 230
DFNM
100 02
DFNM
✘
-
Prąd
1~
3~
min. - 2500 E 2502 E 2500 D 2501 D
maks. 2501 E 2503 E
2502 D
[A]
2601 E 2602 E
2503 D
2603 E
2601 D
2545 EB
2602 D
2603 D
2545 D
4,0 ✘
6,3
6,0 ✘
10,0
Evamatic-Box N
13
Typ
Układ dla obciążenia
szczytowego
Rozruch bezpośredni
z przełącznikiem ręcznie-0automatyka
Lampki sygnalizacyjne i panel
sterowania
Alarm przepełnienia
Zintegrowany brzęczyk
alarmowy 85 db(A)
Licznik roboczogodzin / licznik
cykli łączeniowych dla każdej
pompy
Pomiar napięcia,
monitorowanie faz
Styk bezpotencjałowy dla
zbiorczego komunikatu
zakłócenia
Opcjonalnie niezależny od sieci
alarm zasilany akumulatorem
Wyłącznik główny
361 x 278 x 120 mm
Łącznik pływakowy lub czujnik
4…20 mA
400 V
Oznaczenie
230 V
Poz.
✘
✘
BC2 400 DFNO
025 02
BC2 400 DFNO
040 02
Prąd
1~
3~
min. - 2500 E 2502 E 2500 D 2501 D
maks. 2501 E 2503 E
2502 D
[A]
2601 E 2602 E
2503 D
2603 E
2601 D
2545 EB
2602 D
2603 D
2545 D
1,6 ✘
2,5
2,5 ✘
4,0
Nr mat.
[kg]
19073887
4,7
19073888
4,7
Wyposażenie pomp
Poz.
Oznaczenie
Przyłącze
Nr mat.
[kg]
P14
Ręczna pompa membranowa LA, żeliwo szare
Rp 1½
00520485
12
P11
Zasuwa kielichowa odcinająca CuZn PN 16
Rp 2
Rp 2½
00411503
39000507
1,1
1,7
z gwintem wewnętrznym/zewnętrznym z niezwężanym przelotem
DN 65
DN 50
39017886
DN 65
39018149
Połączenie kablowe, IP 68 do zamontowania na pokrywie w celu podłączenia pomp/łączników pływakowych
wewnątrz studzienki pompy
Mufowa zasuwa odcinająca PCW
jedno połączenie kablowe na kabel
do Ama-Porter F z jednofazowym silnikiem prądu przemiennego
do łącznika pływakowego
do Ama-Porter S z jednofazowym silnikiem prądu przemiennego/Ama-Porter z
silnikiem indukcyjnym trójfazowym
Element do wyrównania wysokości
14
Evamatic-Box N
300 mm
0
0
39023444
0,052
39023445
0,08
39023481
5,751
Rysunki w rozłożeniu na części z wykazem części
Ustawienie ruchome
Rysunek wersji ruchomej w rozłożeniu na części
156
160
410
412
513-21
550
59-18
Króciec tłoczny
Pokrywa
Uszczelnienie kształtowe
Pierścień samouszczelniający
Element do wyrównania wysokości + 1
pierścień samouszczelniający 412
(opcjonalnie)
Podkładka
Hak
591
655
81-73
885
900
Zbiornik
Pompa
Podkładka pod przewód
Łańcuch
Śruba
916
Zatyczka kablowa
Evamatic-Box N
15
Ustawienie stacjonarne
Rysunek wersji stacjonarnej w rozłożeniu na części
156
160
410
412
513-21
550
571
59-18
16
Króciec tłoczny
Pokrywa
(opcjonalnie)
Podkładka
Kolano kołnierzowe
Hak
Evamatic-Box N
591
655
72-1
81-73
885
Zbiornik
Pompa
Kolano kołnierzowe
Łańcuch
890
900
916
Płyta fundamentowa
Śruba
Zatyczka kablowa
Poziomy wylot przewodu tłocznego
Rysunek poziomego wylotu przewodu tłocznego w rozłożeniu na części
156
160
410
412
45-3
513-21
550
571
59-18
Króciec tłoczny
Pokrywa
Dławnica ścienna
(opcjonalnie)
Podkładka
Kolano kołnierzowe
Hak
591
655
72-1
81-45
81-73
885
Zbiornik
Pompa
Kolano kołnierzowe
Łańcuch
890
900
Płyta fundamentowa
Śruba
Evamatic-Box N
17
Pionowy wylot przewodu tłocznego
Rysunek pionowego wylotu przewodu tłocznego w rozłożeniu na części
156
160
410
412
45-3
513-21
550
571
59-18
18
Króciec tłoczny
Pokrywa
Dławnica ścienna
(opcjonalnie)
Podkładka
Kolano kołnierzowe
Hak
Evamatic-Box N
591
655
72-1
81-45
81-73
885
Zbiornik
Pompa
Kolano kołnierzowe
Łańcuch
890
900
Płyta fundamentowa
Śruba
06.09.2012
2321.51/02-PL
KSB Pompy i Armatura Sp. z o.o.
04-278 Warszawa, ul. Chłopickiego 50
Tel.: (0 22) 516 93 55 .. 58
Fax: (0 22) 516 93 59
http://www.ksb.pl
e-mail: [email protected]
Oddział w Krakowie
31-301 Kraków, ul. Chełmońskiego 17 Oddział we Wrocławiu
Tel.: (012) 661 05 30 53-146 Wrocław, ul. Racławicka 2/4 lok. 610
Fax: (0 12) 637 23 45 Tel./Fax : (0 71) 360 37 06

Evamatic-Box N

Transkrypt

Podobne dokumenty

mode:lina architekci s.c. - HYDROPONICZNA

„Nuda Veritas”, czyli naga prawda.

Woda – nasz skarb

opis przedmiotu zamówienia
