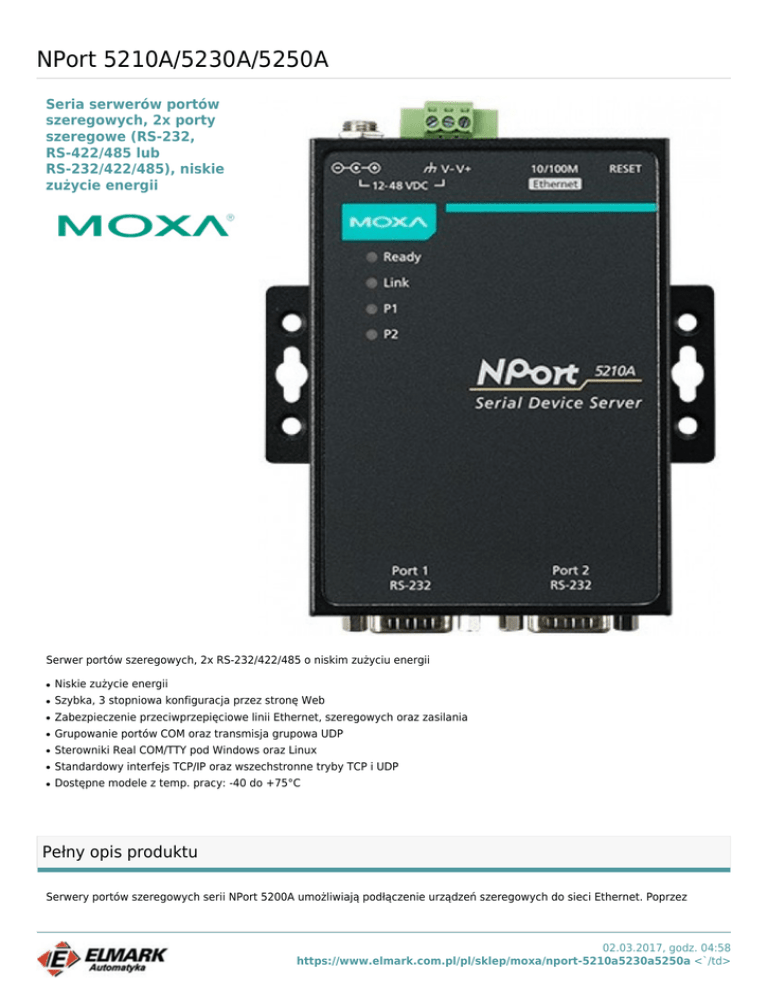

NPort 5210A/5230A/5250A

NPort 5210A/5230A/5250A
Seria serwerów portów
szeregowych, 2x porty
szeregowe (RS-232,
RS-422/485 lub
RS-232/422/485), niskie
zużycie energii
Serwer portów szeregowych, 2x RS-232/422/485 o niskim zużyciu energii
●
Niskie zużycie energii
●
Szybka, 3 stopniowa konfiguracja przez stronę Web
●
Zabezpieczenie przeciwprzepięciowe linii Ethernet, szeregowych oraz zasilania
●
Grupowanie portów COM oraz transmisja grupowa UDP
●
Sterowniki Real COM/TTY pod Windows oraz Linux
●
Standardowy interfejs TCP/IP oraz wszechstronne tryby TCP i UDP
●
Dostępne modele z temp. pracy: -40 do +75°C
Pełny opis produktu
Serwery portów szeregowych serii NPort 5200A umożliwiają podłączenie urządzeń szeregowych do sieci Ethernet. Poprzez
02.03.2017, godz. 04:58
https://www.elmark.com.pl/pl/sklep/moxa/nport-5210a5230a5250a <`/td>
oprogramowanie na komputerze PC możliwy jest bezpośredni dostęp do urządzeń szeregowych znajdujących się w dowolnym
miejscu w sieci. Seria NPort 5200A to przyjazne dla użytkownika zoptymalizowane urządzenia, posiadające wzmocnioną
obudowę co czyni je doskonałym rozwiązaniem realizującym komunikację między standardem szeregowym a ethernet.
Przyjazne środowisku połączenie Serial-Ethernet
Moxa MiiNe to mały ale wydajny SoC (System On Chip), w którego skład wchodzą procesor w architekturze ARM, pamięć RAM
oraz Flash. Urządzenia z serii NPort 5200A z MiiNe w środku, stanowią serwery portów szeregowych o najmniejszym poborze
mocy na świecie. W zestawieniu z urządzeniami podobnej klasy potrafią generować pobór mocy mniejszy o co najmniej 50%.
Ochrona przeciw przepięciom dla interfejsu Szeregowego, Ethernet oraz Zasilania.
Przepięcia, typowo powodowane przez wysokie napięcie, które jest wynikiem przełączania lub wyładowań atmosferycznych, jest
typowym zagrożeniem dla wszystkich urządzeń elektrycznych. Zastosowane przez Moxę zabezpieczenia przeciwprzepięciowe
na liniach szeregowych, Ethernet oraz zasilających w NPortach 5200A zostały przetestowane i są zgodne z normą IEC-61000-4-5.
Zastosowane zabezpieczenia zapewniają solidne rozwiązanie w komunikacji szeregowej przez Ethernet.
Trój-stopniowa konfiguracja przez przeglądarkę internetową.
Trzy stopniowe narzędzie do konfiguracji NPort 5200A oparte o stronę Web jest łatwe w użyciu oraz przyjazne dla użytkownika.
Użytkownik przeprowadzany jest przez 3 proste kroki konfiguracyjne, niezbędne do uruchomienia komunikacji szeregowej przez
Ethernet. Dzięki temu, można przeprowadzić konfigurację i uruchomić komunikację w ciągu niespełna 30 sekund, oszczędzając
tym samym znaczną ilość czasu.
Grupowanie portów COM
Funkcja grupowania portów COM w serwerze portów szeregowych NPort 5200A pozwala na utworzenie grupy COM z
przypisanymi doń portami szeregowymi. Dane przesłane na tę grupę zostaną przekierowane na każdy z przynależących do niej
portów. Dzięki temu, możliwe jest obsługiwanie wielu fizycznych portów szeregowych jednocześnie, wykorzystując tylko jeden
port COM.
Klipy filmowe na temat NPortów z serii 5100A:
Specyfikacja techniczna
●
Interfejs Ethernet
Liczba portów
1
Prędkość
10/100 Mbps, MDI/MDIX
Złącze
RJ45, 8-pinowe
Ochrona
1,5 kV
●
Port szeregowy
Standardy szeregowe
NPort 5210A: 2x RS-232
NPort 5230A: 2x RS-422/485
NPort 5250A: 2x RS-232/422/485
Złącze
NPort 5210A/5250A: DB9 męskie
NPort 5230A: Terminal Block (5 pins per port)
02.03.2017, godz. 04:58
https://www.elmark.com.pl/pl/sklep/moxa/nport-5210a5230a5250a <`/td>
Zabezpieczenie przeciwprzepięciowe
15 kV ESD dla wszystkich sygnałów, Level 1, EN61000-4-5
Kontrola kierunku przepływu RS-485
ADDC (automatic data direction control)
Rezystory podciągające RS-485
1 kΩ, 150 kΩ
●
Parametry portu szeregowego
Kontrola przepływu
RTS/CTS, DTR/DSR (tylko RS-232), XON/XOFF
Prędkość transmisji
50 bps do 921.6 Kbps
Sygnały
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485-4W: Tx+, Tx-, Rx+, Rx-, GND
RS-485-2W: Data+, Data-, GND
●
Oprogramowanie
Protokoły
ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1, HTTP,
SMTP, IGMP V1/2
Sterowniki
Windows Real COM (Windows 95/98/ME/NT/2000, Windows
XP/2003/Vista/2008/7/8 x86/x64, 2012 x64), Linux Real TTY
(Linux kernel 2.4.x, 2.6.x), Fixed TTY (SCO Unix, SCO OpenServer,
UnixWare 7, UnixWare 2.1, SVR 4.2, QNX 4.25, QNX 6, Solaris 10,
FreeBSD, AIX 5.x, HP-UX 11i, Mac 10.3)
Konfiguracja
Konsola web, konsola szeregowa (tylko NPort 5110A i
5150A)telnet, oprogramowanie Windows
●
Charakterystyka mechaniczna
Obudowa
Metalowa
Waga
340 g
Wymiary
Bez uszu: 77 x 111 x 26 mm
Z uszami: 100 x 111 x 26 mm
●
Warunki pracy
Temperatura pracy
Standardowe modele: 0 do 60°C
Z rozszerzonym zakresem: -40 do 75°C
Wilgotność pracy
5 to 95% RH
●
Zasilanie
Napięcie zasilania
12 to 48 VDC
02.03.2017, godz. 04:58
https://www.elmark.com.pl/pl/sklep/moxa/nport-5210a5230a5250a <`/td>
Pobór mocy
119 mA @ 12 V, 65 mA @ 24 V
Ochrona linii zasilania
Level 2 Burst (EFT), EN61000-4-4, Level 3 Surge, EN61000-4-5
●
Spełnione normy
Bezpieczeństwo
UL (UL60950-1), LVD (EN60950-1)
EMC
CE (EN55022 Class A, EN55024), FCC Part 15 Subpart B Class A
Modele
Symbol
Opis
NPort 5210A/EU
Serwer portów szeregowych, 2x RS-232
NPort 5210A-T
Serwer portów szeregowych, 2x RS-232, rozszerzony zakres temperatur pracy od -40 do +75 st. C.
NPort 5230A/EU
Serwer portów szeregowych, 2x RS-422/485
NPort 5230A-T
Serwer portów szeregowych, 2x RS-422/485, rozszerzony zakres temperatur pracy od -40 do +75
st. C.
NPort 5250A
Serwer portów szeregowych, 2x RS-232/422/485, bez zasilacza
NPort 5250A/EU
Serwer portów szeregowych, 2x RS-232/422/485
NPort 5250A-T
Serwer portów szeregowych, 2x RS-232/422/485, rozszerzony zakres temperatur pracy od -40 do
+75 st. C.
NPort 5210A/UK
Serwer portów szeregowych, 2x RS-232, w zestawie zasilacz wtyczkowy UK
Akcesoria i dodatki
Symbol
Opis
CBL-PJ21NOPEN-BK-30
kabel zas. z wtyczką-nakrętką,NPorty
DK35A
Zestaw do montażu na szynie DIN
PWR-12150-EU-SA-T
Zasilacz wtyczkowy, 12V/1,5A, temperatura pracy: -40 - +75 st. C.
02.03.2017, godz. 04:58
https://www.elmark.com.pl/pl/sklep/moxa/nport-5210a5230a5250a <`/td>
Zawartość zestawu
●
●
●
●
1x NPort serii 5200A
Zasilacz wtyczkowy (nie dotyczy modeli -T)
Quick Installation Guide
Płyta CD ze sterownikami i dokumentacją
