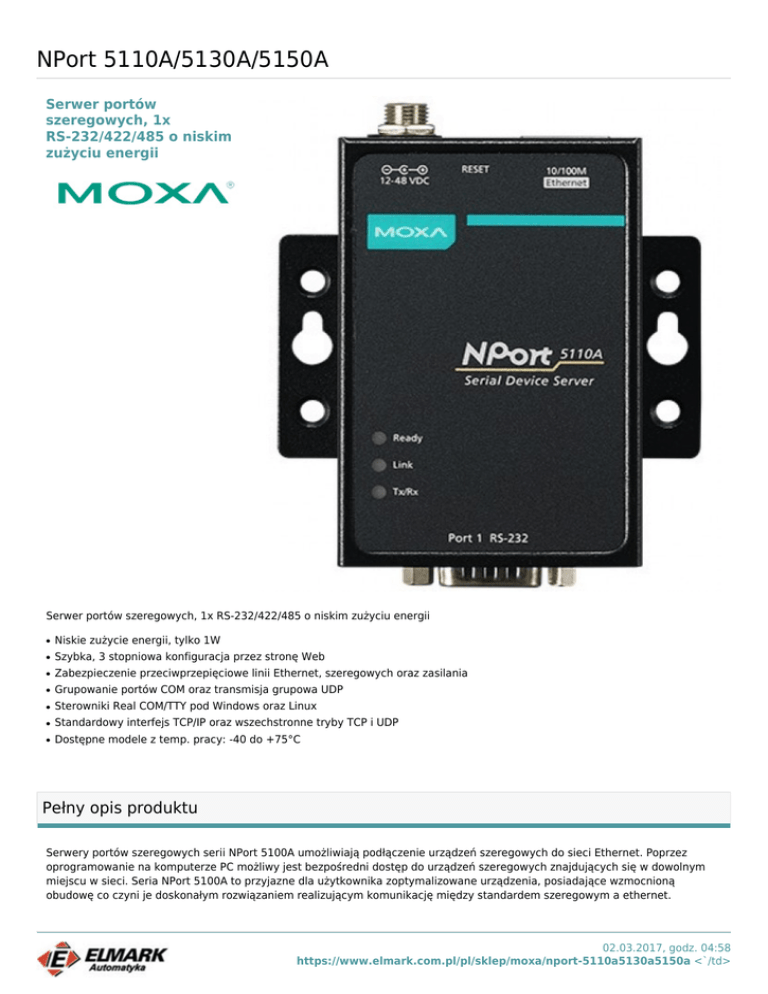

NPort 5110A/5130A/5150A

NPort 5110A/5130A/5150A
Serwer portów
szeregowych, 1x
RS-232/422/485 o niskim
zużyciu energii
Serwer portów szeregowych, 1x RS-232/422/485 o niskim zużyciu energii
●
Niskie zużycie energii, tylko 1W
●
Szybka, 3 stopniowa konfiguracja przez stronę Web
●
Zabezpieczenie przeciwprzepięciowe linii Ethernet, szeregowych oraz zasilania
●
Grupowanie portów COM oraz transmisja grupowa UDP
●
Sterowniki Real COM/TTY pod Windows oraz Linux
●
Standardowy interfejs TCP/IP oraz wszechstronne tryby TCP i UDP
●
Dostępne modele z temp. pracy: -40 do +75°C
Pełny opis produktu
Serwery portów szeregowych serii NPort 5100A umożliwiają podłączenie urządzeń szeregowych do sieci Ethernet. Poprzez
oprogramowanie na komputerze PC możliwy jest bezpośredni dostęp do urządzeń szeregowych znajdujących się w dowolnym
miejscu w sieci. Seria NPort 5100A to przyjazne dla użytkownika zoptymalizowane urządzenia, posiadające wzmocnioną
obudowę co czyni je doskonałym rozwiązaniem realizującym komunikację między standardem szeregowym a ethernet.
02.03.2017, godz. 04:58
https://www.elmark.com.pl/pl/sklep/moxa/nport-5110a5130a5150a <`/td>
Przyjazne środowisku połączenie Serial-Ethernet
Moxa MiiNe to mały ale wydajny SoC (System On Chip), w którego skład wchodzą procesor w architekturze ARM, pamięć RAM
oraz Flash. Urządzenia z serii NPort 5200A z MiiNe w środku, stanowią serwery portów szeregowych o najmniejszym poborze
mocy na świecie. W zestawieniu z urządzeniami podobnej klasy potrafią generować pobór mocy mniejszy o co najmniej 50%.
Ochrona przeciw przepięciom dla interfejsu Szeregowego, Ethernet oraz Zasilania.
Przepięcia, typowo powodowane przez wysokie napięcie, które jest wynikiem przełączania lub wyładowań atmosferycznych, jest
typowym zagrożeniem dla wszystkich urządzeń elektrycznych. Zastosowane przez Moxę zabezpieczenia przeciwprzepięciowe
na liniach szeregowych, Ethernet oraz zasilających w NPortach 5200A zostały przetestowane i są zgodne z normą IEC-61000-4-5.
Zastosowane zabezpieczenia zapewniają solidne rozwiązanie w komunikacji szeregowej przez Ethernet.
Trój-stopniowa konfiguracja przez przeglądarkę internetową.
Trzy stopniowe narzędzie do konfiguracji NPort 5100A oparte o stronę Web jest łatwe w użyciu oraz przyjazne dla użytkownika.
Użytkownik przeprowadzany jest przez 3 proste kroki konfiguracyjne, niezbędne do uruchomienia komunikacji szeregowej przez
Ethernet. Dzięki temu, można przeprowadzić konfigurację i uruchomić komunikację w ciągu niespełna 30 sekund, oszczędzając
tym samym znaczną ilość czasu.
Grupowanie portów COM
Funkcja grupowania portów COM w serwerze portów szeregowych NPort 5100A pozwala na utworzenie grupy COM z
przypisanymi doń portami szeregowymi. Dane przesłane na tę grupę zostaną przekierowane na każdy z przynależących do niej
portów. Dzięki temu, możliwe jest obsługiwanie wielu fizycznych portów szeregowych jednocześnie, wykorzystując tylko jeden
port COM.
Klipy filmowe na temat NPortów z serii 5100A:
Specyfikacja techniczna
●
Interfejs Ethernet
Liczba portów
1
Prędkość
10/100 Mbps, MDI/MDIX
Złącze
RJ45, 8-pinowe
Ochrona
1,5 kV
●
Port szeregowy
Standardy szeregowe
NPort 5110A: 1x RS-232
NPort 5130A: 1x RS-422/485
NPort 5150A: 1x RS-232/422/485
Złącze
DB9 męskie
Zabezpieczenie przeciwprzepięciowe
15 kV ESD dla wszystkich sygnałów, Level 1, EN61000-4-5
02.03.2017, godz. 04:58
https://www.elmark.com.pl/pl/sklep/moxa/nport-5110a5130a5150a <`/td>
Kontrola kierunku przepływu RS-485
ADDC (automatic data direction control)
Rezystory podciągające RS-485
1 kΩ, 150 kΩ
●
Parametry portu szeregowego
Kontrola przepływu
RTS/CTS, DTR/DSR (tylko RS-232), XON/XOFF
Prędkość transmisji
50 bps do 921.6 Kbps
Sygnały
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485-4W: Tx+, Tx-, Rx+, Rx-, GND
RS-485-2W: Data+, Data-, GND
●
Oprogramowanie
Protokoły
ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1/V2c,
HTTP, SMTP, IGMP V1/2
Sterowniki
Windows Real COM (Windows 95/98/ME/NT/2000, Windows
XP/2003/Vista/2008/7/8 x86/x64, 2012 x64), Linux Real TTY
(Linux kernel 2.4.x, 2.6.x), Fixed TTY (SCO Unix, SCO OpenServer,
UnixWare 7, UnixWare 2.1, SVR 4.2, QNX 4.25, QNX 6, Solaris 10,
FreeBSD, AIX 5.x, HP-UX 11i, Mac 10.3)
Konfiguracja
Konsola web, konsola szeregowa (tylko NPort 5110A i
5150A)telnet, oprogramowanie Windows
●
Charakterystyka mechaniczna
Obudowa
Metalowa
Waga
340 g
Wymiary
Bez uszu: 52 x 80 x 22 mm
Z uszami: 75.2 x 80 x 22 mm
●
Warunki pracy
Temperatura pracy
Standardowe modele: 0 do 60°C
Z rozszerzonym zakresem: -40 do 75°C
Wilgotność pracy
5 to 95% RH
●
Zasilanie
Napięcie zasilania
12 to 48 VDC
Pobór mocy
NPort 5110A: 82,5 mA @ 12 V, 47,3 mA @ 24 V
NPort 5130A: 89,1 mA @ 12 V, 49,5 mA @ 24 V
NPort 5150A: 92,4 mA @ 12 V, 52,8 mA @ 24 V
02.03.2017, godz. 04:58
https://www.elmark.com.pl/pl/sklep/moxa/nport-5110a5130a5150a <`/td>
Level 2 Burst (EFT), EN61000-4-4, Level 3 Surge, EN61000-4-5
Ochrona linii zasilania
●
Spełnione normy
Bezpieczeństwo
UL (UL60950-1), LVD (EN60950-1)
EMC
CE (EN55022 Class A, EN55024), FCC Part 15 Subpart B Class A
Modele
Symbol
Opis
NPort 5110A/EU
Serwer portu szeregowego - 1x RS-232 do sieci LAN
NPort 5110A-T
Serwer portu szeregowego - 1x RS-232 do sieci LAN, rozszerzony zakres temperatur pracy od -40
do +75 st. C.
NPort 5130A/EU
Serwer portu szeregowego - 1x RS-422/485 do sieci LAN
NPort 5130A-T
Serwer portu szeregowego - 1x RS-422/485 do sieci LAN, rozszerzony zakres temperatur pracy od
-40 do +75 st. C.
NPort 5150A/EU
Serwer portu szeregowego - 1x RS-232/422/485 do sieci LAN
NPort 5150A-T
Serwer portu szeregowego - 1x RS-232/422/485 do sieci LAN, rozszerzony zakres temperatur pracy
od -40 do +75 st. C.
Akcesoria i dodatki
Symbol
Opis
DK35A
Zestaw do montażu na szynie DIN
PWR-12150-EU-SA-T
Zasilacz wtyczkowy, 12V/1,5A, temperatura pracy: -40 - +75 st. C.
CBL-PJ21NOPEN-BK-30
kabel zas. z wtyczką-nakrętką,NPorty
Zawartość zestawu
●
●
●
●
1x NPort serii 5100A
Zasilacz wtyczkowy (nie dotyczy modeli -T)
Quick Installation Guide
Płyta CD ze sterownikami i dokumentacją
