Instrukcja przekaźniki kontroli faz typu PKF-333ZSE

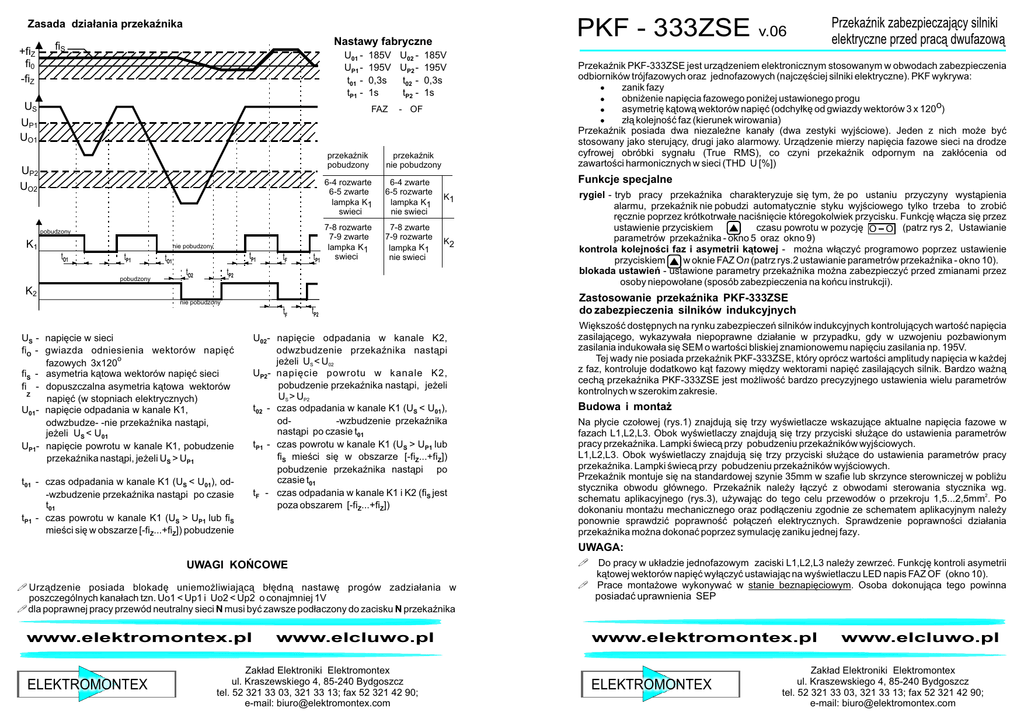

PKF - 333ZSE v.06 Zasada działania przekaźnika +fiZ fi0 -fiZ Nastawy fabryczne fiS U01 UP1 t01 tP1 - 185V U02 - 185V 195V UP2 - 195V 0,3s t02 - 0,3s 1s tP2 - 1s US UP1 UO1 FAZ przekaźnik pobudzony UP2 UO2 pobudzony K1 nie pobudzony tO1 tP1 pobudzony tP1 tO1 tF tP1 tF tP2 - OF przekaźnik nie pobudzony 6-4 zwarte 6-5 rozwarte lampka K1 nie swieci K1 7-8 rozwarte 7-9 zwarte lampka K1 swieci 7-8 zwarte 7-9 rozwarte lampka K1 nie swieci K2 K2 nie pobudzony US - napięcie w sieci fiO - gwiazda odniesienia wektorów napięć o fazowych 3x120 fiS - asymetria kątowa wektorów napięć sieci fi - dopuszczalna asymetria kątowa wektorów Z napięć (w stopniach elektrycznych) U01- napięcie odpadania w kanale K1, odwzbudze- -nie przekaźnika nastąpi, jeżeli US < U01 UP1- napięcie powrotu w kanale K1, pobudzenie przekaźnika nastąpi, jeżeli US > UP1 t01 - czas odpadania w kanale K1 (US < U01), od-wzbudzenie przekaźnika nastąpi po czasie t01 tP1 - czas powrotu w kanale K1 (US > UP1 lub fiS mieści się w obszarze [-fiZ...+fiZ]) pobudzenie Przekaźnik PKF-333ZSE jest urządzeniem elektronicznym stosowanym w obwodach zabezpieczenia odbiorników trójfazowych oraz jednofazowych (najczęściej silniki elektryczne). PKF wykrywa: zanik fazy obniżenie napięcia fazowego poniżej ustawionego progu asymetrię kątową wektorów napięć (odchyłkę od gwiazdy wektorów 3 x 120o) złą kolejność faz (kierunek wirowania) Przekaźnik posiada dwa niezależne kanały (dwa zestyki wyjściowe). Jeden z nich może być stosowany jako sterujący, drugi jako alarmowy. Urządzenie mierzy napięcia fazowe sieci na drodze cyfrowej obróbki sygnału (True RMS), co czyni przekaźnik odpornym na zakłócenia od zawartości harmonicznych w sieci (THD U [%]) Funkcje specjalne 6-4 rozwarte 6-5 zwarte lampka K1 swieci tP2 tO2 Przekaźnik zabezpieczający silniki elektryczne przed pracą dwufazową U02- napięcie odpadania w kanale K2, odwzbudzenie przekaźnika nastąpi jeżeli US < U02 UP2- napięcie powrotu w kanale K2, pobudzenie przekaźnika nastąpi, jeżeli US > UP2 t02 - czas odpadania w kanale K1 (US < U01), od-wzbudzenie przekaźnika nastąpi po czasie t01 tP1 - czas powrotu w kanale K1 (US > UP1 lub fiS mieści się w obszarze [-fiZ...+fiZ]) pobudzenie przekaźnika nastąpi po czasie t01 tF - czas odpadania w kanale K1 i K2 (fiS jest poza obszarem [-fiZ...+fiZ]) rygiel - tryb pracy przekaźnika charakteryzuje się tym, że po ustaniu przyczyny wystąpienia alarmu, przekaźnik nie pobudzi automatycznie styku wyjściowego tylko trzeba to zrobić ręcznie poprzez krótkotrwałe naciśnięcie któregokolwiek przycisku. Funkcję włącza się przez ustawienie przyciskiem czasu powrotu w pozycję O O (patrz rys 2, Ustawianie parametrów przekaźnika - okno 5 oraz okno 9) kontrola kolejności faz i asymetrii kątowej - można włączyć programowo poprzez ustawienie przyciskiem w oknie FAZ On (patrz rys.2 ustawianie parametrów przekaźnika - okno 10). blokada ustawień - ustawione parametry przekaźnika można zabezpieczyć przed zmianami przez osoby niepowołane (sposób zabezpieczenia na końcu instrukcji). Zastosowanie przekaźnika PKF-333ZSE do zabezpieczenia silników indukcyjnych Większość dostępnych na rynku zabezpieczeń silników indukcyjnych kontrolujących wartość napięcia zasilającego, wykazywała niepoprawne działanie w przypadku, gdy w uzwojeniu pozbawionym zasilania indukowała się SEM o wartości bliskiej znamionowemu napięciu zasilania np. 195V. Tej wady nie posiada przekaźnik PKF-333ZSE, który oprócz wartości amplitudy napięcia w każdej z faz, kontroluje dodatkowo kąt fazowy między wektorami napięć zasilających silnik. Bardzo ważną cechą przekaźnika PKF-333ZSE jest możliwość bardzo precyzyjnego ustawienia wielu parametrów kontrolnych w szerokim zakresie. Budowa i montaż Na płycie czołowej (rys.1) znajdują się trzy wyświetlacze wskazujące aktualne napięcia fazowe w fazach L1,L2,L3. Obok wyświetlaczy znajdują się trzy przyciski służące do ustawienia parametrów pracy przekaźnika. Lampki świecą przy pobudzeniu przekaźników wyjściowych. L1,L2,L3. Obok wyświetlaczy znajdują się trzy przyciski służące do ustawienia parametrów pracy przekaźnika. Lampki świecą przy pobudzeniu przekaźników wyjściowych. Przekaźnik montuje się na standardowej szynie 35mm w szafie lub skrzynce sterowniczej w pobliżu stycznika obwodu głównego. Przekaźnik należy łączyć z obwodami sterowania stycznika wg. schematu aplikacyjnego (rys.3), używając do tego celu przewodów o przekroju 1,5...2,5mm2. Po dokonaniu montażu mechanicznego oraz podłączeniu zgodnie ze schematem aplikacyjnym należy ponownie sprawdzić poprawność połączeń elektrycznych. Sprawdzenie poprawności działania przekaźnika można dokonać poprzez symulację zaniku jednej fazy. UWAGA: UWAGI KOŃCOWE ! Urządzenie posiada blokadę uniemożliwiającą błędną nastawę progów zadziałania w poszczególnych kanałach tzn. Uo1 < Up1 i Uo2 < Up2 o conajmniej 1V !dla poprawnej pracy przewód neutralny sieci N musi być zawsze podłaczony do zacisku N przekaźnika www.elektromontex.pl ELEKTROMONTEX www.elcluwo.pl Zakład Elektroniki Elektromontex ul. Kraszewskiego 4, 85-240 Bydgoszcz tel. 52 321 33 03, 321 33 13; fax 52 321 42 90; e-mail: [email protected] ! Do pracy w układzie jednofazowym zaciski L1,L2,L3 należy zewrzeć. Funkcję kontroli asymetrii kątowej wektorów napięć wyłączyć ustawiając na wyświetlaczu LED napis FAZ OF (okno 10). ! Prace montażowe wykonywać w stanie beznapięciowym. Osoba dokonująca tego powinna posiadać uprawnienia SEP www.elektromontex.pl ELEKTROMONTEX www.elcluwo.pl Zakład Elektroniki Elektromontex ul. Kraszewskiego 4, 85-240 Bydgoszcz tel. 52 321 33 03, 321 33 13; fax 52 321 42 90; e-mail: [email protected] Sposób podłączenia Ustawianie parametrów przekaźnika WYJŚCIA STERUJĄCE STYKI KANAŁU K1 4 5 6 7 4 5 6 7 8 9 8 22 5 24 5 184 STYKI KANAŁU K2 9 L1 L2 L3 K1 K2 L1 L2 L3 N 1. Przekażnik załączy (pobudzi) styk wyjściowy: ! kanału K1, gdy napięcie w każdej fazie będzie większe od progu napięciowego Up1 ! kanału K2, gdy napięcie w każdej fazie będzie większe od progu napięciowego Up2 2. Przekażnik wyłączy (odwzbudzi) styk wyjściowy: ! kanału K1, gdy napięcie conajmniej w jednej fazie będzie mniejsze od progu napięciowego Uo1 ! kanału K2, gdy napięcie conajmniej w jednej fazie będzie mniejsze od progu napięciowego Uo2 ZASILANIE I KONTROLA NAPIĘĆ Do ustawienia parametrów przekaźnika PKF-333ZSE służą 3 przyciski oznaczone jako , , . Naciskając przycisk możemy przejść do okna, w którym jest wyświetlany parametr, którego wartość chcemy zmienić. Następnie naciskając przycisk lub zmieniamy jego wartość (rys.2). Dłuższe (ok.2s) naciśnięcie przycisku spowoduje przejście do okna podstawowego (rys.2). 1) 2) 3) L1 L2 L3 N 4) Rys. 1 Sposób podłączenia Dane techniczne Napięcie zasilania (fazowo) Pobór mocy Zakres kontroli napięcia Ilość niezależnych wyjść Zakres nastaw napięcia powrotu Up oddzielnie dla każdego kanału Zakres nastaw napięcia odpadania Uo oddzielnie dla każdego kanału Zakres nastaw czasu powrotu tp oddzielnie dla każdego kanału Zakres nastaw czasu odpadania t o oddzielnie dla każdego kanału Zakre nastaw dopuszczalnej asymetrii kątowej wektorów napięć wspólny dla obu kanałów Zakres nastaw czasów odpadania od asymetrii kątowej wektorów napięć Dokładność Wyjścia Obciążalność wyjść Zaciski przyłączeniowe Wymiary (wys. x szer. x głęb.) Masa Zakres temperatury pracy 3 x 50....250V AC, 50/60Hz, (min. 50V AC w jednej z faz), wymagane jest podłączenie przewodu neutralnego N max. 3,5VA 49...250V AC , 50/60Hz (fazowo) 2 50...250V AC (z rozdzielczością 1V) 49...249V AC (z rozdzielczością 1V) 1...900s (z rozdzielczością 1s) 0,3...90s (z rozdzielczością 0,1s) +/-30... +/-90 (z rozdzielczością 0,10) Okno podstawowe Przejście do następnego okna } Ustaw U 01 w kanale pierwszym z zakresu 49...250V Zatwierdzenie ustawianego parametru i przejście do następnego okna } Ustaw U P1 w kanale pierwszym z zakresu 49...250V Zatwierdzenie ustawianego parametru i przejście do następnego okna } Ustaw t 01 w kanale pierwszym z zakresu 0,3...90s Zatwierdzenie ustawianego parametru i przejście do następnego okna 1...9s U 6) O 2 185 } www.elcluwo.pl Zakład Elektroniki Elektromontex ul. Kraszewskiego 4, 85-240 Bydgoszcz tel. 52 321 33 03, 321 33 13; fax 52 321 42 90; e-mail: [email protected] } Ustaw napięcie powrotu U P2 w kanale drugim z zakresu 50...250V Zatwierdzenie ustawianego parametru i przejście do następnego okna } Ustaw czas odpadania t 02 w kanale drugim z zakresu 0,3...90s Zatwierdzenie ustawianego parametru i przejście do następnego okna } Ustaw czas powrotu t P2 w kanale drugim z zakresu 0,3...900s... o-o rygiel Zatwierdzenie ustawianego parametru i przejście do następnego okna } Ustaw dopuszczalną asymetrię kątową wektorów napięć fi 0 z zakresu +/-3o ÷ +/-9o ÷ OF Zatwierdzenie ustawianego parametru i przejście do następnego okna lub okna podstawowego Uwaga. Okno 11 nie jest aktywne, jeżeli asymetria kątowa wektorów napięć (okno 10) jest wyłączona (FAZ-OF) } Zatwierdzenie ustawianego parametru i przejście do następnego okna 11) Ustaw U 02 w kanale drugim z zakresu 49...250V Ustaw czas odpadania od asymetrii kątowej wektorów napięć tF z zakresu 1...9s 1 Dłuższe przytrzymanie przycisku powoduje przejście do okna podstawowego Zatwierdzenie ustawianego parametru i przejście do następnego okna Rys. 2 Sposób ustawiania parametrów przekaźnika PKF-333ZSE Podstawowy schemat aplikacyjny L1 F1 L2 F1 L3 L1 N F1 PKF-333ZSE F2 1 2 3 N (z rozdzielczością 1s) > 2,5% 2 styki przełączne bezpotencjałowe 2A, 250V AC, 500VA max 2,5mm2 90 x 53 x 50mm ok. 180g -100C...+400C U P 2 7) 195 0 2 8) 0.3 P 2 9) 1 FA Z O n 10) 9 Ustaw t P1 w kanale pierwszym z zakresu 0,3...900s... O-O rygiel } 2A 2A 2A www.elektromontex.pl ELEKTROMONTEX 5) 222 221 223 U O 1 246 U P 1 240 0 1 0.3 P 1 7 6 K2 K1 4 8 5 9 START M STOP ~3 F2=2A dla F1>25A Rys.3 Schemat aplikacyjny www.elektromontex.pl ELEKTROMONTEX www.elcluwo.pl Zakład Elektroniki Elektromontex ul. Kraszewskiego 4, 85-240 Bydgoszcz tel. 52 321 33 03, 321 33 13; fax 52 321 42 90; e-mail: [email protected]
