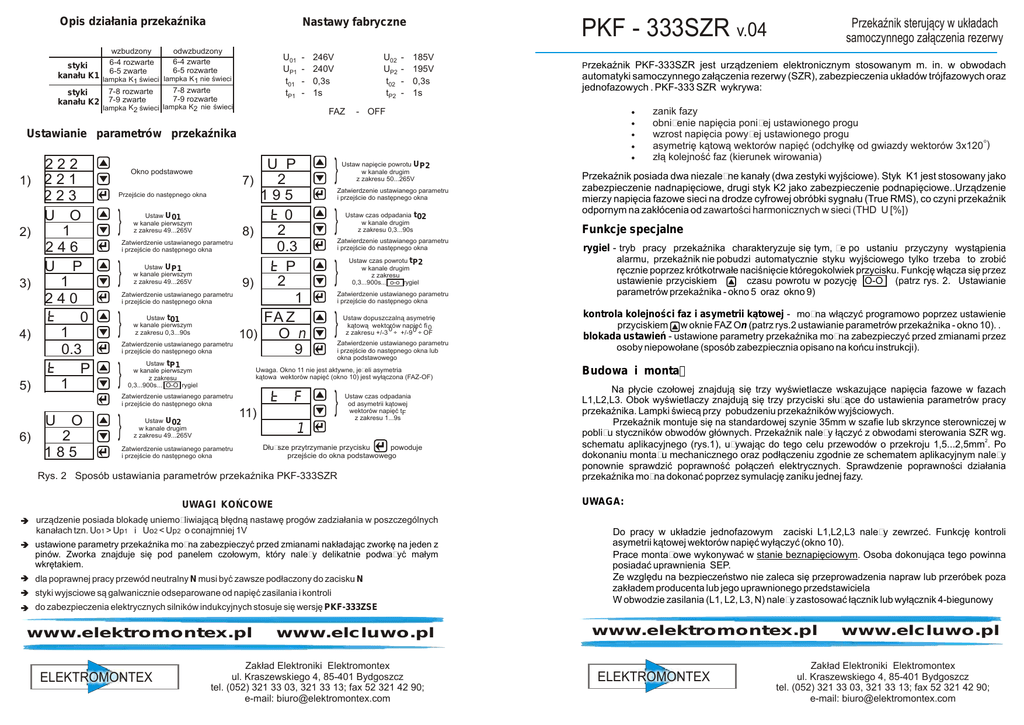

Opis działania przekaźnika wzbudzony Nastawy fabryczne odwzbudzony U01 UP1 t01 tP1 6-4 zwarte 6-4 rozwarte styki 6-5 rozwarte 6-5 zwarte kanału K1 lampka K świeci lampka K nie świeci 1 1 7-8 zwarte 7-8 rozwarte styki 7-9 rozwarte kanału K2 7-9 zwarte K lampka K2 świeci lampka - 2 nie świeci U02 UP2 t02 tP2 246V 240V 0,3s 1s FAZ - 185V 195V 0,3s 1s Przekaźnik PKF-333SZR jest urządzeniem elektronicznym stosowanym m. in. w obwodach automatyki samoczynnego załączenia rezerwy (SZR), zabezpieczenia układów trójfazowych oraz jednofazowych . PKF-333 SZR wykrywa: zanik fazy obniżenie napięcia poniżej ustawionego progu wzrost napięcia powyżej ustawionego progu o asymetrię kątową wektorów napięć (odchyłkę od gwiazdy wektorów 3x120 ) złą kolejność faz (kierunek wirowania) - OFF Ustawianie parametrów przekaźnika 1) 2) 3) 4) 5) 6) 222 221 223 U O 1 246 U P 1 240 0 1 0.3 P 1 1 U O 2 185 Okno podstawowe Przejście do następnego okna } Ustaw U 01 w kanale pierwszym z zakresu 49...265V Zatwierdzenie ustawianego parametru i przejście do następnego okna } Ustaw U P1 w kanale pierwszym z zakresu 49...265V Zatwierdzenie ustawianego parametru i przejście do następnego okna } Ustaw t 01 w kanale pierwszym z zakresu 0,3...90s Zatwierdzenie ustawianego parametru i przejście do następnego okna } U P 2 7) 195 0 2 8) 0.3 P 2 9) 1 FA Z O n 10) 9 Ustaw t P1 w kanale pierwszym z zakresu 0,3...900s... O-O rygiel Ustaw napięcie powrotu U P2 w kanale drugim z zakresu 50...265V Zatwierdzenie ustawianego parametru i przejście do następnego okna } Ustaw czas odpadania t 02 w kanale drugim z zakresu 0,3...90s Zatwierdzenie ustawianego parametru i przejście do następnego okna } Ustaw czas powrotu t P2 w kanale drugim z zakresu 0,3...900s... o-o rygiel Zatwierdzenie ustawianego parametru i przejście do następnego okna } Ustaw dopuszczalną asymetrię kątową wektorów napięć fi 0 0 z zakresu +/-3 ÷ +/-9 0 ÷ OF Zatwierdzenie ustawianego parametru i przejście do następnego okna lub okna podstawowego Uwaga. Okno 11 nie jest aktywne, jeżeli asymetria kątowa wektorów napięć (okno 10) jest wyłączona (FAZ-OF) } Zatwierdzenie ustawianego parametru i przejście do następnego okna } } 11) Ustaw U 02 w kanale drugim z zakresu 49...265V Ustaw czas odpadania od asymetrii kątowej wektorów napięć tF z zakresu 1...9s 1 Zatwierdzenie ustawianego parametru i przejście do następnego okna Dłuższe przytrzymanie przycisku powoduje przejście do okna podstawowego Rys. 2 Sposób ustawiania parametrów przekaźnika PKF-333SZR Przekaźnik posiada dwa niezależne kanały (dwa zestyki wyjściowe). Styk K1 jest stosowany jako zabezpieczenie nadnapięciowe, drugi styk K2 jako zabezpieczenie podnapięciowe..Urządzenie mierzy napięcia fazowe sieci na drodze cyfrowej obróbki sygnału (True RMS), co czyni przekaźnik odpornym na zakłócenia od zawartości harmonicznych w sieci (THD U [%]) Funkcje specjalne rygiel - tryb pracy przekaźnika charakteryzuje się tym, że po ustaniu przyczyny wystąpienia alarmu, przekaźnik nie pobudzi automatycznie styku wyjściowego tylko trzeba to zrobić ręcznie poprzez krótkotrwałe naciśnięcie któregokolwiek przycisku. Funkcję włącza się przez ustawienie przyciskiem czasu powrotu w pozycję O-O (patrz rys. 2. Ustawianie parametrów przekaźnika - okno 5 oraz okno 9) kontrola kolejności faz i asymetrii kątowej - można włączyć programowo poprzez ustawienie przyciskiem w oknie FAZ On (patrz rys.2 ustawianie parametrów przekaźnika - okno 10). . blokada ustawień - ustawione parametry przekaźnika można zabezpieczyć przed zmianami przez osoby niepowołane (sposób zabezpiecznia opisano na końcu instrukcji). Budowa i montaż Na płycie czołowej znajdują się trzy wyświetlacze wskazujące napięcia fazowe w fazach L1,L2,L3. Obok wyświetlaczy znajdują się trzy przyciski służące do ustawienia parametrów pracy przekaźnika. Lampki świecą przy pobudzeniu przekaźników wyjściowych. Przekaźnik montuje się na standardowej szynie 35mm w szafie lub skrzynce sterowniczej w pobliżu styczników obwodów głównych. Przekaźnik należy łączyć z obwodami sterowania SZR wg. schematu aplikacyjnego (rys.1), używając do tego celu przewodów o przekroju 1,5...2,5mm2. Po dokonaniu montażu mechanicznego oraz podłączeniu zgodnie ze schematem aplikacyjnym należy ponownie sprawdzić poprawność połączeń elektrycznych. Sprawdzenie poprawności działania przekaźnika można dokonać poprzez symulację zaniku jednej fazy. UWAGA: UWAGI KOŃCOWE urządzenie posiada blokadę uniemożliwiającą błędną nastawę progów zadziałania w poszczególnych kanałach tzn. Uo1 > Up1 i Uo2 < Up2 o conajmniej 1V ustawione parametry przekaźnika można zabezpieczyć przed zmianami nakładając zworkę na jeden z pinów. Zworka znajduje się pod panelem czołowym, który należy delikatnie podważyć małym wkrętakiem. dla poprawnej pracy przewód neutralny N musi być zawsze podłaczony do zacisku N styki wyjsciowe są galwanicznie odseparowane od napięć zasilania i kontroli do zabezpieczenia elektrycznych silników indukcyjnych stosuje się wersję PKF-333ZSE www.elektromontex.pl ELEKTROMONTEX Przekaźnik sterujący w układach samoczynnego załączenia rezerwy PKF - 333SZR v.04 www.elcluwo.pl Zakład Elektroniki Elektromontex ul. Kraszewskiego 4, 85-401 Bydgoszcz tel. (052) 321 33 03, 321 33 13; fax 52 321 42 90; e-mail: [email protected] Do pracy w układzie jednofazowym zaciski L1,L2,L3 należy zewrzeć. Funkcję kontroli asymetrii kątowej wektorów napięć wyłączyć (okno 10). Prace montażowe wykonywać w stanie beznapięciowym. Osoba dokonująca tego powinna posiadać uprawnienia SEP. Ze względu na bezpieczeństwo nie zaleca się przeprowadzenia napraw lub przeróbek poza zakładem producenta lub jego uprawnionego przedstawiciela W obwodzie zasilania (L1, L2, L3, N) należy zastosować łącznik lub wyłącznik 4-biegunowy www.elektromontex.pl ELEKTROMONTEX www.elcluwo.pl Zakład Elektroniki Elektromontex ul. Kraszewskiego 4, 85-401 Bydgoszcz tel. (052) 321 33 03, 321 33 13; fax 52 321 42 90; e-mail: [email protected] Taka sama funkcja dla faz L1, L12, L3 1. Przekaźnik załączy (pobudzi) styk wyjściowy danego kanału, gdy napięcie w każdej fazie będzie: STYKI KANAŁU K1 4 5 6 7 8 9 STYKI KANAŁU K2 4 5 6 7 8 9 L1 L2 L3 L1 L1 L2 K1 L2 L3 K2 N mniejsze od progu napięciowego Up1 dla kanału K1 nadnapięciowego większe od progu napięciowego Up2 dla kanału K2 podnapięciowego 2. Przekaźnik wyłączy (odwzbudzi) styk wyjściowy danego kanału, gdy napięcie conajmniej w jednej fazie będzie: większe od progu napięciowego Uo1 dla kanału K1 nadnapięciowego mniejsze od progu napięciowego Uo2 dla kanału K2 podnapięciowego ZASILANIE I KONTROLA NAPIĘĆ L3 N Dane techniczne Napięcie zasilania (fazowo) Pobór mocy Zakres kontroli napięcia Ilość niezależnych wyjść Zakres nastaw napięcia powrotu Up oddzielnie dla każdego kanału Zakres nastaw napięcia odpadania Uo oddzielnie dla każdego kanału Zakres nastaw czasu powrotu tp oddzielnie dla każdego kanału Zakres nastaw czasu odpadania t o oddzielnie dla każdego kanału Zakres nastaw dopuszczalnej asymetrii kątowej wektorów napięć wspólny dla obu kanałów Zakres nastaw czasów odpadania od asymetrii kątowej wektorów napięć Dokładność Wyjścia Obciążalność wyjść Zaciski przyłączeniowe Kategoria pomiarowa Wymiary (wys. x szer. x głęb.) Masa Zakres temperatury pracy 3 x 50....265V AC, 50/60Hz, (min. 50V AC w jednej z faz), wymagane jest podłączenie przewodu neutralnego N max. 3,5VA 49...265V AC , 50/60Hz (fazowo) 2 50...265V AC (z rozdzielczością 1V) 49...264V AC (z rozdzielczością 1V) 1...900s (z rozdzielczością 1s) 0,3...90s ( z rozdzielczością 0,1s) +/-30... +/-90 (z rozdzielczością 0,10) 1...9s (z rozdzielczością 1s) lepsza niż 2,5% 2 styki przełączne bezpotencjałowe 2A, 250V AC, 500VA max 2,5mm2 kategoria IV 90 x 53 x 50mm ok. 180g -100C...+400C www.elektromontex.pl ELEKTROMONTEX www.elcluwo.pl Zakład Elektroniki Elektromontex ul. Kraszewskiego 4, 85-401 Bydgoszcz tel. (052) 321 33 03, 321 33 13; fax 52 321 42 90; e-mail: [email protected] Uf - napięcie fazowe w sieci fi 0 - gwiazda odniesienia wektorów napięć fazowych 3x1200 fi S - asymetria kątowa wektorów napięć sieci fiZ - dopuszczalna asymetria kątowa wektorów napięć (w stopniach elektrycznych) U01 - napięcie odpadania w kanale K1, odwzbudzenie przekaźnika nastąpi jeżeli Uf > U01 UP1 - napięcie powrotu w kanale K1 pobudzenie przekaźnika nastąpi jeżeli Uf < UP1 t01 - czas odpadania w kanale K1 (Uf > U01) odwzbudzenie przekaźnika nastąpi po czasie t01 tP1 - czas powrotu w kanale K1 (Uf < UP1 lub fiS mieści się w obszarze [-fiZ...+fiZ]) pobudzenie przekaźnika nastąpi po czasie t1p U02 - napięcie odpadania w kanale K2, odwzbudzenie przekaźnika nastąpi jeżeli Uf < U02 UP2- napięcie powrotu w kanale K2 pobudzenie przekaźnika nastąpi jeżeli Uf > UP2 t02 - czas odpadania w kanale K2 (Uf < U02) odwzbudzenie przekaźnika nastąpi po czasie t02 tP2 - czas powrotu w kanale K2 (Uf > UP2 lub fiS mieści się w obszarze [-fiZ...+fiZ]) pobudzenie przekaźnika nastąpi po czasie tp2 tF - czas odpadania w kanale K1 i K2 dla asymetrii kątowe( fiS jest poza obszarem [-fiZ...+fiZ]) www.elektromontex.pl ELEKTROMONTEX www.elcluwo.pl Zakład Elektroniki Elektromontex ul. Kraszewskiego 4, 85-401 Bydgoszcz tel. (052) 321 33 03, 321 33 13; fax 52 321 42 90; e-mail: [email protected]
