Opis techniczny

HANGAR ŻEGLARSKI Z WARSZTATEM SZKUTNICZYM I POMIESZCZENIAMI SOCJALNYMI
ul. Parkowa, dz. nr 1/57, Tolkmicko

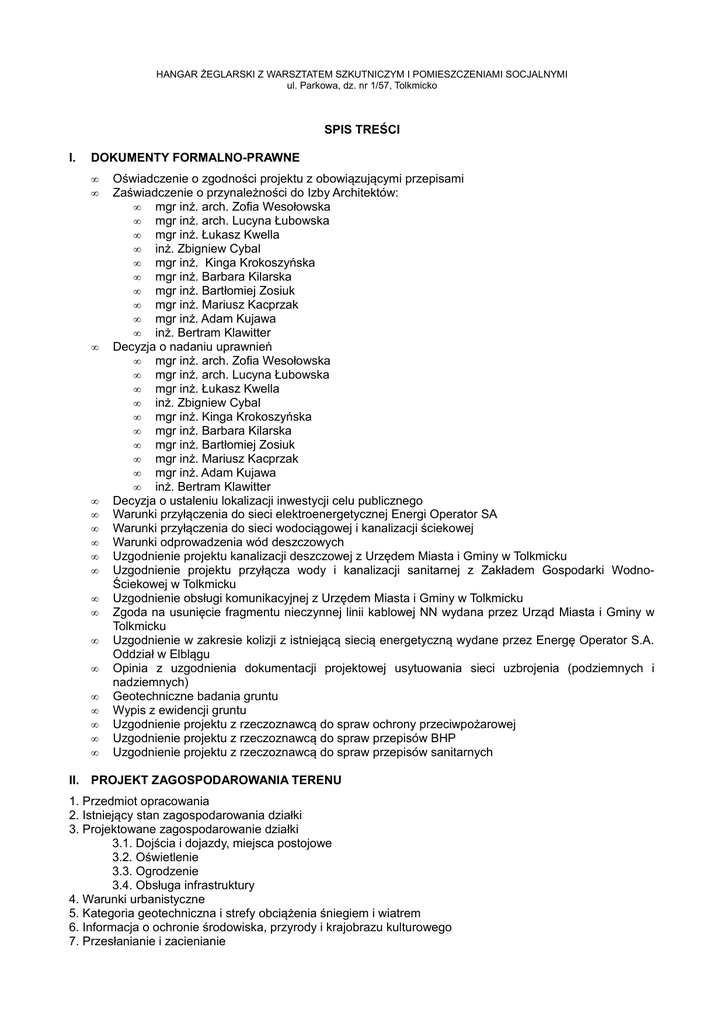

SPIS TREŚCI
I.
DOKUMENTY FORMALNO-PRAWNE
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Oświadczenie o zgodności projektu z obowiązującymi przepisami
Zaświadczenie o przynależności do Izby Architektów:
•
mgr inż. arch. Zofia Wesołowska
•
mgr inż. arch. Lucyna Łubowska
•
mgr inż. Łukasz Kwella
•
inż. Zbigniew Cybal
•
mgr inż. Kinga Krokoszyńska
•
mgr inż. Barbara Kilarska
•
mgr inż. Bartłomiej Zosiuk
•
mgr inż. Mariusz Kacprzak
•
mgr inż. Adam Kujawa
•
inż. Bertram Klawitter
Decyzja o nadaniu uprawnień
•
•
•
•
•
•
•
•
•
•
Decyzja o ustaleniu lokalizacji inwestycji celu publicznego
Warunki przyłączenia do sieci elektroenergetycznej Energi Operator SA
Warunki przyłączenia do sieci wodociągowej i kanalizacji ściekowej
Warunki odprowadzenia wód deszczowych
Uzgodnienie projektu kanalizacji deszczowej z Urzędem Miasta i Gminy w Tolkmicku
Uzgodnienie projektu przyłącza wody i kanalizacji sanitarnej z Zakładem Gospodarki WodnoŚciekowej w Tolkmicku
Uzgodnienie obsługi komunikacyjnej z Urzędem Miasta i Gminy w Tolkmicku
Zgoda na usunięcie fragmentu nieczynnej linii kablowej NN wydana przez Urząd Miasta i Gminy w
Tolkmicku
Uzgodnienie w zakresie kolizji z istniejącą siecią energetyczną wydane przez Energę Operator S.A.
Oddział w Elblągu
Opinia z uzgodnienia dokumentacji projektowej usytuowania sieci uzbrojenia (podziemnych i
nadziemnych)
Geotechniczne badania gruntu
Wypis z ewidencji gruntu
Uzgodnienie projektu z rzeczoznawcą do spraw ochrony przeciwpożarowej
Uzgodnienie projektu z rzeczoznawcą do spraw przepisów BHP
Uzgodnienie projektu z rzeczoznawcą do spraw przepisów sanitarnych
II. PROJEKT ZAGOSPODAROWANIA TERENU
1. Przedmiot opracowania
2. Istniejący stan zagospodarowania działki
3. Projektowane zagospodarowanie działki
3.1. Dojścia i dojazdy, miejsca postojowe
3.2. Oświetlenie
3.3. Ogrodzenie
3.4. Obsługa infrastruktury
4. Warunki urbanistyczne
5. Kategoria geotechniczna i strefy obciążenia śniegiem i wiatrem
6. Informacja o ochronie środowiska, przyrody i krajobrazu kulturowego
7. Przesłanianie i zacienianie
8. Rozwiązania techniczne zabezpieczające przed powodzią
9. Zgodność z decyzją o ustaleniu lokalizacji inwestycji celu publicznego
III. OPIS TECHNICZNY ARCHITEKTONICZNY
1. DANE OGÓLNE
2. PODSTAWY FORMALNE OPRACOWANIA I MATERIAŁY WYJŚCIOWE
3. DANE LICZBOWE
3.1. Dane charakteryzujące obiekt
3.2. Zestawienie pomieszczeń
4. OPIS OBIEKTU
4.1. Opis stanu istniejącego
4.2. Opis stanu projektowanego
5. OPIS ELEMENTÓW BUDYNKU
5.1. fundamenty
5.2. ściany nośne, słupy, podciągi, nadproża
5.3. podłoga na gruncie
5.4. stropy międzykondygnacyjne
5.5. więźba dachowa
5.6. ściany działowe
5.7. izolacje
5.8. stolarka
5.9. opierzenia i obróbki
5.10. schody wewnętrzne
5.11. tynki i okładziny
5.12. posadzki
5.13. kominy
5.14. Rozwiązania zasadniczych elementów wyposażenia budowlano- instalacyjnego
5.14.1. oświetlenie
5.14.2. ogrzewanie
5.14.3. wentylacja
5.14.4. Instalacja wodno- kanalizacyjna
6. ZABEZPIECZENIA PRZECIWPOŻAROWE
6.1. Podstawy opracowania
6.2. Zakres opracowania
6.3. Charakterystyka obiektu
6.4. Odległość od innych obiektów
6.5. Parametry pożarowe występujących substancji palnych
6.6.Przewidywana wielkość gęstości obciążenia ogniowego [Qd]
6.7. Klasyfikacja budynku z uwagi na funkcje użytkowe
6.8. Podział budynku na strefy pożarowe
6.9 Klasa odporności pożarowej budynku oraz odporność ogniowa i stopień rozprzestrzeniania ognia
elementów budynku
6.10 Warunki ewakuacji
6.11. Wystrój wnętrz
6.12. Sposób zabezpieczenia przeciwpożarowego instalacji użytkowych
6.13. Zaopatrzenie w wodę do zewnętrznego gaszenia pożaru
6.14. Droga Pożarowa
6.15. Wymagania - uwagi dla inwestora i/lub wykonawstwa
7. OBLICZENIA CIEPLNO-WILGOTNOŚCIOWE
7.1. Metoda obliczeń
7.2. Przegrody
18. PROJEKTOWANA CHARAKTERYSTYKA ENERGETYCZNA
8.1. Podstawa prawna
8.2. Dane ogólne
8.3. Bilans mocy urządzeń elektrycznych oraz urządzeń zużywających inne rodzaje
energii,
stanowiących jego stałe wyposażenie budowlano- instalacyjne.
8.4. Właściwości cieplne przegród zewnętrznych, w tym ścian pełnych
8.5. Parametry sprawności energetycznej instalacji ogrzewczych,mających wpływ na
gospodarkę
energetyczną obiektu budowlanego
8.6. Analiza możliwości racjonalnego wykorzystania pod względem technicznym,
ekonomicznym i środowiskowym, odnawialnych źródeł energii9. UWAGI WYKONAWCZE
9. UWAGI WYKONAWCZE
IV. INFORMACJA NA TEMAT BEZPIECZEŃSTWA I OCHRONY ZDROWIA (BIOZ)
1.
2.
3.
4.
5.
6.
7.
8.
9.
Zakres robót
Wykaz istniejących obiektów budowlanych
Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji inwestycji
Elementy zagospodarowania terenu, które mogą stworzyć zagrożenie bezpieczeństwa i zdrowia
ludzi:
Sposoby instruktażu pracowników
Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania
robót budowlanych
Wskazanie środków zapobiegawczych
Zabezpieczenie placu budowy
Podstawa prowadzenie robót budowlano- montażowych
V. RYSUNKI ARCHITEKTONICZNE
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
PROJEKT ZAGOSPODAROWANIA TERENU
RZUT PARTERU
RZUT PIĘTRA
RZUT DACHU
PRZEKRÓJ 1-1
PRZEKRÓJ 2-2
PRZEKRÓJ 3-3
ELEWACJA POŁUDNIOWO- WSCHODNIA
ELEWACJA PÓŁNOCNO- ZACHODNIA
ELEWACJA PÓŁNOCNO- WSCHODNIA
ELEWACJA POŁUDNIOWO- ZACHODNIA
ZESTAWIENIE STOLARKI
VI. CZĘŚĆ KONSTRUKCYJNA
VII. PROJEKT INSTALACJI ELEKTRYCZNEJ
VIII. PROJEKT POMPY CIEPŁA
IX. PROJEKTY BRANŻY SANITARNEJ
1:500
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:100
II. PROJEKT ZAGOSPODAROWANIA TERENU
1. Przedmiot opracowania
Przedmiotem inwestycji jest budowa hangaru żeglarskiego z warsztatem szkutniczym i pomieszczeniami
socjalnymi, wraz z instalacjami wewnętrznymi oraz przyłączami, zlokalizowanego na działce nr 1/57 przy ul.
Parkowej w Tolkmicku.
Projektuje się budynek dwukondygnacyjny, niepodpiwniczony, składający się z pomieszczenia hali do
przechowywania i napraw żaglówek oraz pomieszczeń magazynowych, socjalnych i pomieszczenia
biurowego. Projektuje się budowę budynku wraz z instalacjami wewnętrznymi oraz przyłączami kanalizacji
sanitarnej, deszczowej, wody, instalacją energii elektrycznej oraz instalacją pompy ciepła.
2. Istniejący stan zagospodarowania działki
Teren inwestycji jest niezagospodarowany.
Działka nie jest porośnięta zielenią. Teren jest płaski, od strony północno- wschodniej przylega do drogi
gminnej- ul. Parkowej. W bezpośrednim sąsiedztwie znajduje się zabudowa przemysłowa, budynek stacji
ratownictwa morskiego oraz park.
3. Projektowane zagospodarowanie działki
Projektowany budynek zlokalizowany będzie na terenie portu w Tolkmicku.
Przewidywany zakres robót obejmuje:
• przygotowanie terenu do budowy (oczyszczenie, ogrodzenie terenu budowy, zamontowanie
tablic informacyjnych itp.)
• wykonanie robót ziemnych
• wykonanie przyłączy wg projektów branżowych
• wykonanie instalacji pompy ciepła
• wylanie fundamentów żelbetowych
• wylanie konstrukcji żelbetowej –słupów
• wymurowanie ścian zewnętrznych konstrukcyjnych, osłonowych i działowych
• wylanie konstrukcji żelbetowej schodów i stropu
• montaż więźby dachowej
• montaż pokrycia dachu
• montaż obróbek blacharskich, rynien, rur spustowych
• wstawienie stolarki okiennej i drzwiowej oraz witryn
• wykonanie elewacji budynku
• montaż schodów stalowych i rampy
• ułożenie instalacji wewnętrznych: elektrycznej, wod-kan, i grzewczej
• wykonanie instalacji odgromowej
• wykonanie prac wykończeniowych w budynku
• wykonanie dojść i dojazdów na terenie oraz innych elementy drobnych
• urządzenie zieleni, montaż elementów małej architektury.
3.1. Dojścia i dojazdy, miejsca postojowe
Obsługę komunikacyjną projektuje się poprzez istniejącą drogę wewnętrzną do ul. Parkowej.
Na terenie działki przewidziano 2 miejsca postojowe w sąsiedztwie budynku.
Projektowane warstwy na ciągu pieszo- jezdnym- dojscie i dojazd do budynku:
• 6 cm warstwa ścieralna z kostki betonowej fazowanej, prostokątnej, 10x20cm w kolorze grafitowym;
• 3 cm podsypka cementowo-piaskowa 1:4;
• 15 cm warstwa podbudowy zasadniczej z KŁSM 0/31,5;
• 10 cm wzmocnienie podłoża- grunt stabilizowany cementem Rm = 2,5 MPa;
• 15 cm warstwa odsączająca z pospółki k≥8m/dobę
3.2. Oświetlenie
Projektuje się oświetlenie budynku oświetleniem zewnętrznym naściennym- lampy w odpowiednich
szczelnych oprawach zlokalizowane będą nad wejściami do budynku oraz bramami garażowymi.
3.3. Ogrodzenie
Projektuje się ogrodzenie panelowe z siatki zgrzewanej na podmurówce betonowej.
• ogrodzenie z siatki zgrzewanej z drutu stalowego ocynkowanego i pokrytego PCV
• wysokość ogrodzenia- 180cm
• kolor zielony RAL 6005
• siatka mocowana do słupków systemowych zbrojonych prętami stalowymi, na fundamentach
żelbetowych
• w ogrodzeniu zamontować furtkę systemową o szerokości 100cm
• pod siatką na całej długości ogrodzenia wykonać podmurówkę z desek betonowych o wys. 20cm,
łączonych przy użyciu łączników betonowych
• w ogrodzeniu projektuje się bramę przesuwną o szerokości 4m.
3.4. Obsługa infrastruktury
Projektuje się zaopatrzenie budynku w następujące media:
• woda: z istniejącego wodociągu znajdującego się na terenie działki- projektowane przyłącze.
• elektryczność: z istniejącej sieci- przyłącze wykonane zostanie przez gestora sieci.
• ogrzewanie: projektuje się ogrzewanie budynku przy użyciu głębinowej pompy ciepła.
• ścieki sanitarne: odprowadzenie do kanalizacji sanitarnej- projektowane podłączenie do sieci.
• wody opadowe: wody opadowe z dachu budynku odprowadzone będą do sieci kanalizacji
deszczowej- projektowana instalacja na terenie działki; wody opadowe z terenów utwardzonych
zagospodarowane będą na terenie działki.
• utylizacja odpadów stałych: Na terenie działki przewidziano miejsce gromadzenia odpadów
stałych- wydzielone pomieszczenie na parterze budynku. Po segregacji wywóz na wysypisko
gminne.
4. Warunki urbanistyczne
Pow. działki
1190 m2
Pow. zabudowy
400 m2
Tereny utwardzone (podjazd, schody terenowe)
472 m2
Pow. terenów biologicznie czynnych
328 m2 = 21,8%
Zapisy decyzji o ustaleniu
lokalizacji inwestycji celu
publicznego
Założenia projektowe
Przeznaczenie terenu
Teren zabudowy portowej
przemysłowej
Bez zmian
Funkcja zabudowy
Zabudowa usługowa
Spełniono-hangar żeglarski z
warsztatem szkutniczym
i pomieszczeniami socjalnymi
Linia zabudowy
Nie ustala się
Zachowano odległości
wynikające z obowiązujących
przepisów
Forma architektoniczna
Budynek piętowy bez podpiwniczenia
spełniono
Forma przestrzenna
Bryła zwarta, dach wysoki
spełniono
Spadki dachu
70-100%
spełniono-70%
Maksymalna wysokość
kalenicy
14 m
Spełniono- 11,98 m
Kierunek kalenicy
Równoległy do ul Parkowej z
dopuszczalnym odchyleniem 20
stopni
Spełniono- równoległy do ul.
Parkowej
Maksymalna wysokość
okapu
9m
Spełniono-6,70
Wskaźnik intensywności
zabudowy
Nie ustala się
-
Powierzchnia terenów
biologicznie czynnych
Nie ustala się
-
Zabezpieczenie miejsc
postojowych
Nie ustala się
Zaprojektowano 2 miejsca
postojowe na działce
Kolorystyka
Wyklucza się kolorystykę agresywna,
a do wystroju należy zastosować
kolory naturalne
Spełniono- rysunek elewacji
Zasady ochrony
środowiska naturalnego
Teren objęty ochroną
Szczegóły w opisie do projektu
zagospodarowania terenu
Zasady ochrony
dziedzictwa kulturowego
Teren poza granicami
dziedzictwa kulturowego
Zasady technicznej
obsługi terenu i
kształtowania
infrastruktury
ochrony
- zaopatrzenie w wodę – z sieci
miejskiej
- odprowadzenie ścieków
komunalnych – do istniejącej sieci
komunalnej
- zaopatrzenie w energie-z
istniejącej sieci elektrycznej
-
Spełniono
5. Kategoria geotechniczna i strefy obciążenia śniegiem i wiatrem
Budynek zlokalizowany jest w II strefie wiatrowej i III strefie obciążenia śniegiem.
Na podstawie Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 24 września 1998 r. w
sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych, dla budynku określono
drugą kategorię geotechniczną.
6. Informacja o ochronie środowiska, przyrody i krajobrazu kulturowego
Projektowana zabudowa nie będzie miała negatywnego wpływu na środowisko.
Działka podlega szczególnej ochronie z racji położenia w granicach Parku Krajobrazowego Wysoczyzny
Elbląskiej.
Planowane przedsięwzięcie podporządkowane jest przepisom Rozporządzeń Wojewody WarmińskoMazurskiego wymienionym w decyzji o lokalizacji inwestycji celu publicznego.
Zgodnie ze stwierdzeniem Burmistrza Tolkmicka przedsięwzięcie nie będzie potencjalnie znacząco
oddziaływać na obszar Natura 2000.
7. Przesłanianie i zacienianie
Zgodnie z §13 ust. 1 Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych jakim
powinny odpowiadać budynki i ich usytuowanie, zapewniono oświetlenie naturalne wszystkich pomieszczeń
w budynku. Zapewniono czas nasłonecznienia co najmniej 3 godziny w dniach równonocy w godzinach 7:0017:00 we wszystkich pomieszczeniach mieszkalnych.
Projektowany budynek nie powoduje zacieniania budynków sąsiednich.
8. Rozwiązania techniczne zabezpieczające przed powodzią
Jako rozwiązanie techniczne zabezpieczające przedmiotową inwestycję przez wzrostem poziomu wód
gruntowych i powodzią morską projektuje się poziom posadowienia posadzki parteru na wysokości 2,45 m
npm w części socjalno- biurowej.
9. Zgodność z decyzją o ustaleniu lokalizacji inwestycji celu publicznego
Projekt został opracowany zgodnie Decyzją o ustaleniu lokalizacji celu publicznego nr POŚ.6730.68.2012
wydanej przez Burmistrza Miasta Tolkmicka w dniu 11 lutego 2013 r.
opracowanie: mgr inż. arch. Zofia Wesołowska
nr upr. bud. PO/KK/360/2010
III. OPIS TECHNICZNY ARCHITEKTONICZNY
1. DANE OGÓLNE
obiekt
HANGAR ŻEGLARSKI
Z WARSZTATEM SZKUTNICZYM I POMIESZCZENIAMI SOCJALNYMI
adres
inwestor
Urząd Miasta i Gminy Tolkmicko
ul. Portowa 2
faza
Projekt Budowlany - PB
branża
Projekt Zagospodarowania Terenu, Architektura, BIOZ,
Konstrukcja, Projekt przyłączy wodociągowego i kanalizacji sanitarnej,
Projekt instalacji kanalizacji deszczowej, Projekt instalacji pompy ciepła,
Projekt instalacji elektrycznej i odgromowej, Projekt c.o.
Projektant w specjalności
architektonicznej:
upr. bud. Nr PO/KK/360/2010
Sprawdzający w specjalności
architektonicznej:
upr. bud. Nr PO/KK/349/2010
konstrukcyjnej:
konstrukcyjnej:
upr. bud. Nr POM/0340/POOK/12
upr. bud. Nr 412/Gd/72
instalacji sanitarnych
upr. bud. Nr POM/0051/POOS/12
instalacji sanitarnych
upr. bud. Nr POM/0230/POOS/10
instalacyjnej;
instalacje elektryczne:
upr. bud. Nr POM/0149/POOE/06
mgr inż. Maciej Konarzewski
instalacyjnej;
instalacje elektryczne:
instalacyjnej;
C.O.
upr. bud. Nr POM/0189/PWOE/11
upr. bud. nr ZGP-III-630/245/78
mgr inż. Wojciech Okrój
instalacyjnej;
C.O.
data
upr. nr 383/Gd/73
Kwiecień 2013
2. PODSTAWY FORMALNE OPRACOWANIA I MATERIAŁY WYJŚCIOWE
[1] - Umowa z inwestorem określająca zakres projektu
[2] - Przepisy i normy obowiązujące w budownictwie
[3] - Wizja w terenie
[4] – Decyzja o ustaleniu lokalizacji celu publicznego nr POŚ.6730.68.2012 wydanej przez Burmistrza
Miasta Tolkmicka w dniu 11 lutego 2013 r.
[5] - Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać
budynki i ich usytuowanie (Dz.U.02.75.690)
[6] - Rozporządzenie w sprawie szczegółowego zakresu i formy dokumentacji
projektowej (Dz.U.03.120.1133)
[7] - Ustawa Prawo Budowlane
[8] - Geotechniczne badania podłoża gruntowego
3. DANE LICZBOWE
3.1. Dane charakteryzujące obiekt
POWIERZCHNIA
UŻYTKOWA
Pu = 453,1m2
KUBATURA OBIEKTU
K = ok. - 3716 m3
POWIERZCHNIA
ZABUDOWY
Pz = 400m2
WYSOKOŚĆ BUDYNKU
H=11,98m
3.2. Zestawienie pomieszczeń
PARTER
Lp.
NAZWA POMIESZCZENIA
POSADZKA
POWIERZCHNIA [m2]
0.1
hala
posadzka
epoksydowa
0.2
komunikacja
gres
17,50
0.3
wc
gres
3,10
0.4
pomieszczenie techniczne
gres
4,30
0.5
pomieszczenie gromadzenia
odpadów stałych
posadzka
epoksydowa
5,60
0.6
sala z akwariami
gres
40,50
0.7
pomieszczenie pompy ciepła
gres
12,80
0.8
magazyn farb
gres
12,60
0.8
magazyn narzędzi
gres
11,60
240,30
SUMA
PIĘTRO
Lp.
NAZWA POMIESZCZENIA
POSADZKA
348,30 m2
POWIERZCHNIA [m2]
1.1
komunikacja
gres
28,80
1.2
magazyn
gres
26,60
1.3
łazienka
gres
7,80
1.4
wc
gres
1,50
1.5
szatnia
gres
8,80
1.6
magazyn materiałów
gres
7,50
1,7
pomieszczenie socjalne
gres
9,30
1,8
biuro
gres
14,50
SUMA
104,80 m2
4. OPIS OBIEKTU
4.1. Opis stanu istniejącego
Na terenie działki projektowej nie znajdują się w chwili obecnej żadne obiekty budowlane.
4.2. Opis stanu projektowanego
W budynku zlokalizowane będą następujące pomieszczenia:
Na parterze znajduje pomieszczenie hali do bieżących napraw oraz przechowywania sprzętu
żeglarskiego. W południowej części budynku zaprojektowano salę z akwariami. W sali zlokalizowane będą
akwaria oraz baseny z rybami morskimi.
Pozostała przestrzeń parteru wykorzystana będzie na pomieszczenia magazynowe oraz pomieszczenie
pompy ciepła, zaplecze dla sali akwariowej oraz wc.
Na piętrze zlokalizowane będą pomieszczenia magazynowe, zaplecze socjalne, szatnia, łazienka oraz biuro.
Komunikacja między parterem i piętrem odbywać się będzie przez żelbetową klatkę schodową.
5. OPIS ELEMENTÓW BUDYNKU
5.1. fundamenty
Zaprojektowano posadowienie budynku
konstrukcyjnym.
na
fundamentach
żelbetowych,
zgodnie
z
projektem
5.2. ściany nośne, słupy, podciągi, nadproża
Budynek zaprojektowano w technologii tradycyjnej-murowanej.
Ściany zewnętrzne projektuje się z bloczków gazobetonowych typ 600 gr. 24cm pomiędzy słupami
żelbetowymi. Projektuje się ścianę trójwarstwową z ociepleniem ze styropianu oraz zewnętrzną warstwą z
bloczków gazobetonowych gr. 12cm.
Podciągi, słupy, wieńce oraz nadproża żelbetowe zgodnie z projektem konstrukcyjnym.
Ściany wewnętrzne nośne oraz działowe zaprojektowano z bloczków gazobetonowych.
5.3. podłoga na gruncie
Projektuje się wykonanie podłogi na gruncie- konstrukcja betonowa z betonu B10 gr. 10cm, zbrojonego
zbrojeniem rozproszonym. Pod płytą wykonać podsypkę z podsypki piaskowej gr. minimum 30cm.
5.4. stropy międzykondygnacyjne
Strop międzykondygnacyjny żelbetowy zgodnie z projektem konstrukcyjnym.
5.5. więźba dachowa
Więźba dachowa z wiązarów drewnianych- wg projektu konstrukcyjnego. Na wiązarach deskowanie pełne ze
szczeliną wentylacyjną.
Wiązary oraz przekrycie dachu nad częścią magazynowo- socjalną zgodnie z projektem konstrukcyjnym.
Dach pokryty dachówką ceramiczną w kolorze grafitowym.
5.6. ściany działowe
Ściany działowe wykonać z bloczków gazobetonowych gr. 12cm.
Zabudowy pionów sanitarnych oraz innych urządzeń, jak stelaże pod urządzenia sanitarne, wykonać z płyt
GKFI i wykończyć do wysokości 220cm powierzchnią zmywalną.
•
5.7. izolacje
przeciwwodne
Izolacje pionowe i poziome fundamentów
wykonać z asfaltowego roztworu gruntujacyego
modyfikowanego kauczukiem SBS oraz papy kauczukowo-żywiczno-asfaltowej typu T
•
•
•
•
Izolację poziomą pod posadzką parteru wykonać w postaci 2 warstw papy kauczukowo- żywicznoasfaltowej podkładowej typu T
Izolację poziomą ław fundamentowych oraz odcięcie na murze na poziomie izolacji poziomej parteru
wykonać z papy termozgrzewalnej podkładowej typu T
Podczas wykonywania posadzek zachować ciągłość izolacji poziomej z wykonaną przy ścianach
izolacją poziomą i pionową.
Posadzki w pomieszczeniach mokrych zabezpieczyć dodatkowo przed położeniem posadzek folią w
płynie.
•
•
•
•
termiczne
Na ścianach zewnętrznych wykonać izolację ze styropianu EPS 70-040 gr. 10cm.
Ściany fundamentowe- polistyren ekstrudowany XPS gr. 8cm
Podłogę na gruncie izolować styropianem EPS 200-036 gr. 15cm
Izolację termiczną dachu wykonać z płyt z wełny mineralnej gr.15cm układanych pomiędzy
krokwiami oraz dodatkowej warstwy gr. 3cm
•
akustyczne
Wszystkie posadzki wykonać jako podłogi pływające. Warstwę użytkową- posadzkę oraz podkład
betonowy izolować od konstrukcji ścian przekładką elastyczną np Fasoterm PF Isover.
5.8. stolarka
Witryny wewnętrzne i zewnętrzne systemowe, aluminiowe
według zestawienia witryn oraz parametrów opisanych poniżej:
• System profili aluminiowych trzykomorowych
• Kolor stolarki RAL 7038
• Współczynnik przenikania ciepła U=1,8 W/m2xK
• Współczynnik przenikania ciepła szyby- U=1,1 W/m2xK
• Profil okienny 69x92 mm
• Profil drzwiowy 60x149 mm
• Szklenie szybą jednokomorową bezpieczną
• Witryny w klasie EI 15
Okna:
•
•
•
•
•
•
Profile PCV pięciokomorowe z uszczelką przylgową
Szklenie szybą zespoloną termofloat P1
Wymagany wskaźnik izolacyjności akustycznej – Ra 20 dB
Kolor stolarki RAL 9002
Współczynnik przenikania ciepła dla szyby- U=1,1 W/m2xK
Okna wyposażone we wrębowe nawiewniki powietrza
Drzwi:
Wszystkie drzwi bez progów – zewnętrzne drzwi niski próg aluminiowy maksymalnie 20mm.
We wszystkich drzwiach klamki metalowe proste. W każdych drzwiach zamek lub zamki w ilościach i rodzaju
według uzgodnień z inwestorem.
Drzwi wewnętrzne pełne drewniane płytowe lub aluminiowe- zgodnie z wytycznymi inwestora.
Bramy garażowe:
• Brama segmentowa podnoszona- zbudowana ze stalowych paneli typu sandwich, pełnych, o
grubości 45 mm.
• Sterowanie ręczne, prowadnice systemowe.
• Współczynnik ciepła U = 1.14 W/m2K [dla bramy 4000x4000 mm]
• Izolacja akustyczna R = 24 db [dla bram 4000x4000 mm]
• Wysokość paneli: 500 or 625 mm, z poziomym przetłoczeniem co 125 mm, gładkie
• Rdzeń z gąbki poliuretanowej, wolny od freonu
• Warstwa zewnętrzna z blachy stalowej o grubości 0,4 mm, pokrycie Galfan ZA 185
• Uszczelnienie gumowe EPDM między panelami, odporne na promieniowanie UV I warunki
atmosferyczne
• Pokrycie zewnętrzne 25 μm Polyester RAL 9002
•
Pokrycie wewnętrzne 10 μm Polyester RAL 9002
5.9. opierzenia i obróbki
Obróbki i opierzenia z blachy stalowej powlekanej w kolorze RAL 9002.
Odwodnienie dachu za pomocą rynien i rur spustowych. Rynny i rury spustowe stalowe w kolorze
grafitowym. Rynny prostokątne o szerokości 20cm, układane ze spadkiem 0,5% mocowane za pomocą
uchwytów systemowych. Rury spustowej Ø 110 mocowane za pomocą uchwytów systemowych.
Przestrzeń pod rynnami uszczelnić poprzez wywinięcie papy z dachu na ścianę zewnętrzną.
Parapety zewnętrzne z PCV lub blachy stalowej powlekanej, w kolorze RAL 9002.
5.10. schody wewnętrzne
Schody wewnętrzne - żelbetowe wg rys. projektu konstrukcyjnego.
Balustrady i poręcze o wysokości 110 cm wykonane wg projektu indywidualnego- słupki ze stali
ocynkowanej, malowanej proszkowo na kolor RAL 7038, przekrój słupków okrągły.
Pochwyty z drewna dębowego o przekroju okrągłym. Wypełnienie- linki stalowe.
5.11. tynki i okładziny
Na zewnątrz:
Ściany zewnętrzne wykończyć w oparciu o wybrany system ociepleń budynków z tynkiem silikonowym, faktu
ra drapana gr.1,5mm, barwionym w masie na kolor biały oraz jasny beż zbliżony do RAL 1015 wg rysunków
architektonicznych.
Jako wykończenie cokołu zaprojektowano okładzinę z tynku mozaikowego w kolorze grafitowym.
Elementy dekoracyjne- wg rysunków elewacji ściany wykończyć płytkami klinkierowymi wypalanymi w
kolorze stonowanego zestawu beży z ciemnymi akcentami. Struktura lica płytek umiarkowanie ryflowana,
matowa.
Płytki klejone elastyczną zaprawą do warstwy ocieplenia. Fugowane mrozoodporną zaprawą fugową w
kolorze jasnego beżu.
Warstwę zbrojącą pod styropian wykonać z dwóch warstw siatki z włókna szklanego, pierwszą warstwę
dodatkowo zamocować łącznikami mechanicznymi do podłoża.
Wewnątrz:
Ściany od wewnątrz tynkowane tynkiem cementowo- wapiennymi. Malować je dwukrotnie farbą lateksową w
kolorze białym, odporną na szorowanie na mokro.
W łazienkach ułożyć na ścianach glazurę w kolorze białym, płytki o wymiarach 20x20cm lub 30x30cm, wg
proj. indywidualnego. Pozostałą powierzchnię malować dwukrotnie farbą akrylową na kolor biały.
5.12. posadzki
Podczas wykonywania posadzek zwrócić uwagę na wysokości
pomieszczeniami. Zachować brak różnic w poziomach posadzek.
Wszystkie podłogi wykonać jako posadzki pływające.
poziomów
posadzek
między
Posadzka na hali wykonana jako powłoka posadzkowa z barwnego, dwuskładnikowego, samorozlwenego,
bezrozpuszczalnikowego materiału na bazie żywicy epoksydowej wymieszanej z piaskiem kwarcowym.
Faktura gładka, kolor RAL 7038.
Podkład betonowy pod posadzką gruntowany chemoutwardzalną, dwuskładnikową żywica epoksydową.
Przy wykonywaniu posadzki należy stosować wszystkie materiały wybranego producenta systemu.
Posadzkę hali należy podzielić na pola o wymiarach ok. 6x6m. Szczeliny dylatacyjne wypełnić przy pomocy
poliuretanowe, elastyczne masy dylatacyjnej z wykorzystaniem preparatu gruntującego oraz sznura
dylatacyjnego.
W pozostałych pomieszczeniach posadzki wykończyć płytkami gresowymi o wymirach 30x30 w kolorze
jasnoszarym. Schody wyłożyć płytkami gresowymi.
Wykonać cokoły o wysokości 10cm z płytek gresowych przy ścianach.
Płytki fugować zaprawą fugową elastyczną w kolorze zbliżonym do koloru płytek.
5.13. kominy
W projekcie zastosowano rozwiązania kominowe w postaci przewodów o średnicy 16cm.
Ponad dachem kominy ocieplić 5cm styropianu oraz wykończyć płytkami klinkierowymi w kolorze płytek
zastosowanych na elewacji.
5.14. Rozwiązania zasadniczych elementów wyposażenia budowlano- instalacyjnego
5.14.1. oświetlenie
Przewiduje się oświetlenie wnętrz pomieszczeń oraz oświetlenie elewacji-wejścia głównego.
5.14.2. ogrzewanie
Ogrzewanie pomieszczeń za pomocą głębinowej pompy ciepła.
Ogrzewanie zgodnie z projektem branżowym.
5.14.3. wentylacja
Projektuje się wentylację grawitacyjną.
W pomieszczeniu z akwariami projektuje się montaż instalacji klimatyzacji- zgodnie z projektem branżowym.
W pomieszczeniach pozostałych wentylacja grawitacyjna. W hali nawiew poprzez otwory w bramie
garażowej oraz nawiewniki wrębowe w oknach, wywiew przez wywietrzaki dachowe.
5.14.4. Instalacja wodno- kanalizacyjna
Projektuje się wyposażenie obiektu w instalację wodno- kanalizacyjną. Na parterze zlokalizwoano
pomieszczenie wc wyposażone w miskę ustępową oraz umywalkę. W pomieszczeniach pompy ciepła
projektuje się montaż niskiego zlewu ze złączką do węża.
Na piętrze projektuje się pomieszczenie socjale ze zlewozmywakiem oraz łazienkę wyposażoną w kabinę
prysznicową, umywalki oraz osobne wc z umywalką i miską ustępową.
6. ZABEZPIECZENIA PRZECIWPOŻAROWE
Dane zawarte w niniejszych warunkach ochrony przeciwpożarowej przedstawia się w takim stopniu aby
umożliwiły stwierdzenie zgodności rozwiązań projektu z wymaganiami ochrony przeciwpożarowej.
6.1. Podstawy opracowania
Przepis 1 - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75 poz. 690 z późniejszymi
zmianami).
Przepis 2 - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w
sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. nr 109 poz.
719).
Przepis 3 - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie
przeciwpożarowego zaopatrzenia w wodę dróg pożarowych (Dz. U. nr 124 poz. 1030 – przepis [3]),
Przepis 4 - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w
sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. nr 121 poz.
1137 z późniejszymi zmianami).
6.2. Zakres opracowania
Niniejsze opracowanie określa techniczne warunki ochrony przeciwpożarowej budynku, wynikające z funkcji
użytkowej przyjętej w dokumentacji projektowej.
6.3. Charakterystyka obiektu
Powierzchnia zabudowy: Pz= 400 m2
Powierzchnia netto: 453,1 m2
Kubatura brutto obiektu: K = 3610 m3
Wysokość budynku – 11,98 m
Liczba kondygnacji nadziemny – 2, podziemnych – 0.
Ustalając grupę wysokości dla budynku przyjmuje się, że jego wysokość mierzona jest od poziomu terenu
przy najniżej położonym wejściu do budynku znajdującym się na pierwszej kondygnacji nadziemnej, do
najwyżej położonego punktu konstrukcji przekrycia budynku. Tak przyjęta wysokość, wynos 9,19 m, co
kwalifikuje obiekt do grupy budynków niskich ( N).
6.4. Odległość od innych obiektów
Budynek zlokalizowany jest w odległości większej niż 9 m od budynku sąsiedniego.
Odległość ścian budynku od granic działki wynosi min. 4m.
6.5. Parametry pożarowe występujących substancji palnych.
W budynku nie przewiduje się przechowywania materiałów niebezpiecznych pożarowo.
6.6.Przewidywana wielkość gęstości obciążenia ogniowego [Qd].
Nie dotyczy .
6.7. Klasyfikacja budynku z uwagi na funkcje użytkowe.
Budynek przeznaczony jest na potrzeby przechowywania i bieżących napraw sprzętu do żeglugi w części
pierwszej kondygnacji nadziemnej oraz zaplecza socjalnego na drugiej kondygnacji nadziemnej.
Na parterze zaprojektowano pomieszczenie z akwariami do hodowli ryb morskich oraz pomieszczenia
magazynowe i zaplecza dla akwariów.
W części parterowej przewiduje się przebywanie jednocześnie nie więcej niż 30 osób, zaś na piętrze do 10
osób.
Budynek o takim przeznaczeniu kwalifikuje się do kategorii zagrożenia ludzi ZL III.
6.8. Podział budynku na strefy pożarowe.
Budynek stanowi jedną strefę pożarową o powierzchni 442,8 m2
Dopuszczalna powierzchnia strefy pożarowej dla projektowanego budynku – wynosi 8 000m2.
6.9 Klasa odporności pożarowej budynku
rozprzestrzeniania ognia elementów budynku.
Dla budynku ustala się klasę „D” odporności pożarowej.
oraz
odporność
ogniowa
i
stopień
Elementy budynku powinny odpowiadać wymaganiom w zakresie klas odporności ogniowej oraz stopnia
rozprzestrzeniania ognia w sposób przedstawiony w poniższej tabeli .
nia w tabeli:
Klasa odporności
pożarowej budynku
,,D”
Klasa odporności ogniowej elementów budowlanych
główna
konstrukcja
nośna
R 30
Stopień
rozprzestrzeniania
ognia
konstrukcja
dachu
strop
nie stawia się
R E I 30
wymagań
ściana
zewnętrzna
( dot. pasa
ściana
między
wewnętrzna
kondygnacyjneg
o)
E I 30
przekrycie
dachu
nie stawia nie stawia się
się wymagań wymagań
nie rozprzestrzeniający ognia ( NRO )
6.10 Warunki ewakuacji
Z każdego z pomieszczeń przeznaczonych na pobyt ludzi należy zapewnia się możliwość ewakuacji na
zewnątrz budynku bezpośrednio (parter budynku) i drogami komunikacji ogólnej tj. korytarze i klatka
schodowa (piętro budynku).
Z klatki schodowej prowadzić będzie wyjście bezpośrednio na zewnątrz budynku przez drzwi otwierane na
zewnątrz, których szerokość wynosi co najmniej 1,2 m.
Wyjścia z pomieszczeń na drogi ewakuacyjne zamykane będą drzwiami. Przy czym skrzydła tych drzwi nie
mogą, po ich całkowitym otwarciu, zmniejszać wymaganej szerokości tych dróg.
Z pomieszczeń należy zapewnia się przejścia ewakuacyjne o długości nie przekraczającej 40m, których
szerokość wynosi minimum 0,9 m.
Dopuszcza się przeprowadzenie przejścia ewakuacyjnego maksymalnie przez trzy pomieszczenia.
Dojścia ewakuacyjne występujące na piętrze nie przekraczają 30 m.
Dla poziomych dróg ewakuacyjnych ( korytarze ) zapewnia się minimalną szerokość 1,2 m ( przy ewakuacji
do 20 osób można szerokość minimalną zmniejszyć do 1,2m ) oraz minimalną wysokość 2,2m.
Awaryjne oświetlenie ewakuacyjne
Projekt przewiduje stosowanie awaryjnego oświetlenia ewakuacyjnego na poziomych i pionowych drogach
ewakuacyjnych oraz oświetlenie kierunkowe.
Oznakowanie dróg ewakuacyjnych
Budynek należy oznakować wg PN znakami ochrony przeciwpożarowej – ewakuacja, w sposób
zapewniający dostarczenie informacji niezbędnych do ewakuacji.
6.11. Wystrój wnętrz
Zabrania się stosowania do wykończeń wnętrz materiałów łatwo zapalnych, których produkty rozkładu
termicznego są bardzo toksyczne lub intensywnie dymiące.
W przypadku stosowania materiałów wykończeniowych luźno zwisających, w szczególności w kurtynach,
zasłonach, draperiach, kotarach oraz żaluzjach, za łatwo zapalne uważa się materiały, których właściwości
określone w badaniach zgodnych z Polskimi Normami odnoszącymi się do zapalności i rozprzestrzeniania
płomienia przez wyroby włókiennicze nie spełniają co najmniej jednego z kryteriów:
1) ti ≥ 4 s,
2) ts ≤ 30 s,
3) nie następuje przepalenie trzeciej nitki,
4) nie występują płonące krople.
Wykładziny podłogowe, okładziny ścienne na drogach ewakuacyjnych powinny być co najmniej trudno
zapalne zaś okładziny sufitowe ( sufity podwieszone) – niezapalne, nie kapiące i nie odpowiadające pod
wpływem ognia.
Okładziny sufitów oraz sufity podwieszone należy wykonywać z materiałów niepalnych lub niezapalnych, nie
kapiących i nie odpadających pod wpływem ognia.
Palne elementy wystroju wnętrz, przez które lub obok których są prowadzone przewody ogrzewcze,
wentylacyjne, dymowe lub spalinowe, powinny być zabezpieczone przed możliwością zapalenia lub
zwęglenia.
6.12. Sposób zabezpieczenia przeciwpożarowego instalacji użytkowych
Instalacja elektroenergetyczna
Obiekt należy wyposażyć w przeciwpożarowy wyłącznik prądu.
Powinien on być umieszczony w pobliżu głównego wejścia do budynku lub głównego przyłącza sieciowego i
odpowiednio oznakowany- zgodnie z instrukcją ochrony przeciwpożarowej.
Wyłączenie napięcia w budynku za pomocą przeciwpożarowego wyłącznika prądu nie może pozbawić
zasilania urządzeń i instalacji przeciwpożarowych .
Przewody i kable elektryczne wraz z ich zamocowaniami, zwane dalej „zespołami kablowymi”, stosowane w
systemach zasilania i sterowania urządzeniami służącymi ochronie przeciwpożarowej, powinny zapewniać
ciągłość dostawy energii elektrycznej lub przekazu sygnału przez czas wymagany do uruchomienia i
działania urządzenia.
Instalacja odgromowa
Obiekt wyposaża się w instalację chroniącą od wyładowań atmosferycznych odpowiednio do wskazań
Polskiej Normy dotyczącej ochrony odgromowej obiektów budowlanych.
gaśnice - rozmieszczenie.
Dla stref pożarowych należy stosować następujące zasady wyposażenia i rozmieszczenia w gaśnice:
Proponowanym rodzajem gaśnic winny być gaśnice proszkowe wypełnione proszkiem do gaszenia grupy
pożaru A i B (ciała stałe, ciecze palne). Jedna jednostka masy środka gaśniczego 2 kg zawartego w
gaśnicach powinna przypadać na każde 100 m2 powierzchni strefy pożarowej .
Przy rozmieszczeniu gaśnic należy pamiętać aby:
• gaśnice umieszczać w miejscach łatwo dostępnych i widocznych, przy wejściach i klatce schodowej,
przy przejściach i korytarzach, przy wyjściach na zewnątrz pomieszczeń,
• gaśnice umieszczać w miejscach nie narażonych na uszkodzenia mechaniczne oraz działanie źródeł
•
•
ciepła (piece, grzejniki), do sprzętu zapewnić dostęp o szerokości co najmniej 1m.,
odległość dojścia do gaśnic nie powinna być większa niż 30 m.,
oznakowanie miejsc usytuowania gaśnic było zgodne z Polską Normą PN-92/M.-01256/01 Znaki
bezpieczeństwa. Ochrona przeciwpożarowa.
Dobór urządzeń przeciwpożarowych
Projektowany budynek charakteryzuje w szczególności możliwość zagrożenia ludzi. Obiekt projektuje się w
ten sposób aby przebywający w nim ludzie mogli szybko i bezpiecznie się ewakuować. W tym celu
zastosowano na klatce schodowej i na korytarzach awaryjne oświetlenie ewakuacyjne.
Zaprojektowano wyjścia ewakuacyjne z klatki schodowej bezpośrednio na zewnątrz budynku.
Projektuje się przeciwpożarowy wyłącznik prądu zgodnie z projektem branży elektrycznej.
Nie wymaga się stosowania wewnętrznych hydrantów przeciwpożarowych.
6.13. Zaopatrzenie w wodę do zewnętrznego gaszenia pożaru
Budynek o powierzchni wewnętrznej do 1000 m2 i kubaturze do 5000m2 wymaga wody do zewnętrznego
gaszenia pożaru w ilości 10 dm3/s wydajności wodociągu.
Projektuje się miejsce czerpania wody bezpośrednio z basenu portowego oddalonego od budynku o ok.
40m.
6.14. Droga Pożarowa
Budynek nie wymaga doprowadzenia drogi pożarowej.
•
•
•
•
•
•
•
•
6.15. Wymagania - uwagi dla inwestora i/lub wykonawstwa
Na etapie projektu budowlanego - określono w treści niniejszych warunków oraz jako wymagania do
wykonania w procesie projektowania i realizacji inwestycji, ponadto co następuje:
Do wykonania wskazanych instalacji i urządzeń ochrony przeciwpożarowej zastosować tyko te
wyroby, które posiadają aktualne aprobaty techniczne lub certyfikaty zgodności.
Elementy drewniane budynku wymagają zabezpieczenia ogniochronnego do NRO.
Podane wymiary w świetle, wymagane postanowieniami przepisu [1], należy rozumieć jako
uzyskane po wykończeniu powierzchni elementów budynku, a w odniesieniu do wymiarów
okiennych i drzwiowych jako wymiary w świetle ościeżnicy. Grubość skrzydła drzwi po otwarciu nie
może pomniejszać wymiaru szerokości w świetle ościeżnicy.
Szerokość użytkową schodów stałych mierzy się między wewnętrznymi krawędziami poręczy.
Szerokości te nie mogą być ograniczane przez zainstalowane urządzenia oraz elementy budynku.
Systemowe elementy o wskazanej klasie odporności ogniowej EI, takie jak ściany, obudowy, stropy
itp. powinny być w wykonane zgodnie z przyjętym atestowanym systemem
Wszystkie drzwi pożarowe i dymoszczelne wymagają zastosowania systemu samozamykania
(samozamykacze).
Na dzień odbioru budynku należy zgromadzić dokumentację budowlaną. Dokumenty dopuszczające
materiały, urządzenia i elementy budowlane do stosowania w ochronie przeciwpożarowej (atesty,
certyfikaty, deklaracje zgodności, aprobaty techniczne). Protokoły zawierające wyniki badania stanu
technicznego instalacji użytkowych (w szczególności: elektrycznej, odgromowej, natężenie
oświetlenia ewakuacyjnego, wentylacyjnej, hydrantów i oddymiania). Dziennik budowy i wymagane
oświadczenie kierownika budowy.
7. OBLICZENIA CIEPLNO-WILGOTNOŚCIOWE
7.1. Metoda obliczeń
Obliczeń dokonano zgodnie z PN-EN ISO 6946 przy pomocy programu TERMIKA 1.1
Program TERMIKA 1.1 ma za zadanie wykonywanie obliczeń analizy cieplno- wilgotnościowej warstwowych
przegród budowlanych zgodnie z wymaganiami normy PN-EN ISO 6946. W wyniku obliczeń otrzymać
można informacje istotnie przydatne na etapie projektowania nowych i analizy istniejących dowolnych
budowlanych przegród lub ich dociepleń.
W szczególności program pozwala oszacować:
• współczynnik przenikania ciepła przez przegrodę - U.( dawniej nazywany k).
• funkcję rozkładu temperatury wewnątrz przegrody wraz z jej graficznym obrazem w skali realnych
grubości ( d ), jak i w skali oporów cieplnych ( R ),
• wartości temperatury na granicach poszczególnych warstw - w tym na zewnętrznej i wewnętrznej
powierzchni przegrody,
• temperaturę punktu rosy na wewnętrznej powierzchni przegrody w funkcji temperatury zewnętrznej ,
•
funkcję rozkładu ciśnień cząstkowych i ciśnień nasycenia wewnątrz przegrody wraz z ich graficznym
wspólnym obrazem w skali realnej grubości ( d ), jaki i skali oporów dyfuzyjnych ( r ).
• masę wody pochodzącą z dyfuzyjnej kondensacji przypadającą na 1m2 przegrody,
• masę wody, która może odparować z 1m2 powierzchni przegrody w okresie wolnym od dyfuzyjnej
kondensacji.
Metody obliczeń, tak dla części cieplnej jak i wilgotnościowej, oparte są na założeniu modelu stanu
stacjonarnego, ustalonego, jednowymiarowego transportu ciepła i dyfuzji pary wodnej.
7.2. Przegrody
Ściana zewnętrzna S1
(ściana zewnętrzna przy tj>16ºC z otworami okiennymi i drzwiowymi)
Ściana trójwarstwowa z bloczków gazobetonowych 24 cm, 10cm ocieplenia ze styropianu oraz bloczków
gazobetonowych gr. 12cm.
U= 0,23 [W/m2K] <Ukmax=0,30
warunek spełniony
Dach – Przekrój D1
(stropodach przy tj>16ºC)
U= 0,13 [W/m2K] <Ukmax=0,25
warunek spełniony
Podłoga na gruncie – Przekrój P1
(Warstwy podłogowe i grunt przyległy do podłogi przy tj>16ºC)
U= 0,24 [W/m2K]< Ukmax=0,45
warunek spełniony
8. PROJEKTOWANA CHARAKTERYSTYKA ENERGETYCZNA
8.1. Podstawa prawna
Charakterystyka energetyczna została sporządzona w zakresie opisanym w §11 ust.2 pkt 9 Rozporządzenia
Ministra Infrastruktury w sprawie szczegółowego zakresu i formy projektu budowlanego z dnia 3 lipca 2003 r.
z późniejszymi zmianami (Dz. U. Nr 120, poz. 1133 z 2003 r., Dz.U. Nr 201 poz. 1239 z 2008 r., Dz.U. Nr 228
poz. 1513 z 2008 r.). Wskaźniki sprawności energetycznych poszczególnych elementów projektu przyjęto na
podstawie Rozporządzenia Ministra Infrastruktury w sprawie metodologii obliczania charakterystyki
energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość
techniczno- użytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej
(Dz. U. Nr.201 Poz. 1240 z 2008 r.)
•
•
•
•
•
8.2. Dane ogólne
Strefa klimatyczna: I
Projektowana liczba użytkowników: 10
Pole powierzchni przegród zewnętrznych [m^2]: 2423
Powierzchnia ogrzewana [m^2]: 453,1
Kubatura ogrzewana [m^3]: ok. 3716
8.3. Bilans mocy urządzeń elektrycznych oraz urządzeń zużywających inne rodzaje
energii, stanowiących jego stałe wyposażenie budowlano- instalacyjne.
Rodzaj instalacji
Umiejscowienie
Moc nominalna [kW]
Urządzenia C.O ./ C.W.U.
instalacja ciepłej
wody użytkowej
pomieszczenia sanitarne
instalacja
centralnego
ogrzewania
wszystkie pomieszczenia
30 kW
Instalacja elektryczna
Instalacja
oświetleniowa
Pozostałe
urządzenia
gniazda
wtyczkowe
21 kW
8.4. Właściwości cieplne przegród zewnętrznych, w tym ścian pełnych
Typ- Opis
U projektowane
[W/(m² ∙ K)]
U wymagane
[W/(m² ∙ K)]
0,23
0,30
0,24
0,45
0,13
0,25
S1- Ściana
zewnętrzna
tynkowana
P1- Podłoga na
gruncie
D1- Dach
8.5. Parametry sprawności energetycznej instalacji ogrzewczych,mających wpływ na
gospodarkę energetyczną obiektu budowlanego.
Określenie sprawności instalacji ogrzewania
Lp
1
2
3
4
5
Nazwa
Średnia sezonowa
sprawność wytwarzania
ciepła
Średnia sezonowa
sprawność przesyłu
(dystrybucji) ciepła
Średnia sezonowa
sprawność akumulacji
ciepła w elementach
pojemnościowych
systemu grzewczego
Średnia sezonowa
sprawność regulacji i
wykorzystania ciepła
Sprawność całkowita
systemu grzewczego
Oznacz.
Wartość
ŋH,g
0,91
ŋH,d
1
ŋH,s
0,95
ŋH,e
0,75
ŋH,tot
0,65
Uzasadnienie
Współczynniki przyjęto na podstawie
Tabel 2 , 4.1, 4.2, 5 Rozdz.3.1
rozporządzenia w/s metodologii
obliczania charakterystyki energetycznej
ŋH,tot = ŋH,g ∙ ŋH,d ∙ ŋH,s∙ ŋH,e
Określenie sprawności instalacji C.W.U
Lp
1
2
3
4
5
Nazwa
Sprawność żródła ciepła
do przygotowania
C.W.U.
Sprawność przesyłu
ciepłej wody
Śprawnośc akumulacji
ciepła w systemie
C.W.U.
Sprawność
wykorzystania
Sprawność całkowita
systemy przygotowania
Oznacz.
Wartość
ŋW,g
0,83
Uzasadnienie
Współczynniki przyjęto na podstawie Tabel
12, 13.1, 13.2 Rozdz.4.1 rozporządzenia w/s
metodologii obliczania charakterystyki
energetycznej
ŋW,d
0,6
ŋW,s
0,83
ŋW,e
1,0
Wartość stała
ŋW,tot
0,41
ŋW,tot = ŋW,g ∙ ŋW,d ∙ ŋW,s ∙ ŋW,e
C.W.U
•
Lp
Dane wykazujące, ze przyjęte w projekcie architektoniczno – budowlanym rozwiązania
budowlane spełniają wymagania dotyczące oszczędności energii zawarte w przepisach
techniczno – budowlanych
Wymagania wg
Izolacyjność cieplna przegród i podłóg na
gruncie
Ściany zewnętrzne (stykające się z
1
powietrzem zewnętrznym):
przy ti> 16°C:
Ściany zewnętrzne (stykające się z
2
powietrzem zewnętrznym):
przy ti< 16°C:
Wymagane
Oceniany
obiekt
Opis
U [W/(m² ∙ K)]
0,3
0,26
spełnione
brak
-
-
3
Okna w pomieszczeniach o ti>= 16°C
1,8
1,8
częściowo
spełnione
4
Drzwi zewnętrzne wejściowe
2,6
2,5
spełnione
•
•
8.6. Analiza możliwości racjonalnego wykorzystania pod względem
ekonomicznym i środowiskowym, odnawialnych źródeł energii
Wykorzystano energię geotermalną- ogrzewanie przy pomocy pompy ciepła
Wykorzystanie energii wiatru jest nieopłacalne
technicznym,
9. UWAGI WYKONAWCZE
•
•
•
•
•
Elementy sprawdzić i pasować na budowie
Wszystkie użyte materiały będą miały atesty PZH i będą dopuszczone do użytkowania w
pomieszczeniach stałego przebywania ludzi
Wszystkie materiały posiadają atesty niepalności
Zachować normowe ilości lux-ów w pomieszczeniach
Realizacja obiektu wymaga nadzoru technicznego i autorskiego.
IV. BEZPIECZEŃSTWO I OCHRONA ZDROWIA (BIOZ)
obiekt
HANGAR ŻEGLARSKI Z WARSZTATEM SZKUTNICZYM
I POMIESZCZENIAMI SOCJALNYMI
adres
inwestor
URZĄD MIASTA I GMINY TOLKMICKO
ul. PORTOWA 2
82-340 TOLKMICKO
faza
PROJEKT BUDOWLANY
branża
INFORMACJA DOTYCZĄCA
BEPIECZEŃSTWA I OCHRONY ZDROWIA
autor
1. Zakres robót
Przewidywany zakres robót obejmuje:
• przygotowanie terenu do budowy (oczyszczenie, ogrodzenie terenu budowy, zamontowanie tablic
informacyjnych itp.)
• wykonanie robót ziemnych
• wykonanie przyłączy wg projektów branżowych
• wykonanie instalacji pompy ciepła
• wylanie fundamentów żelbetowych
• wylanie konstrukcji żelbetowej –słupów
• wymurowanie ścian zewnętrznych konstrukcyjnych, osłonowych i działowych
• wylanie konstrukcji żelbetowej schodów i stropu
• montaż więźby dachowej
• montaż pokrycia dachu
• montaż obróbek blacharskich, rynien, rur spustowych
• wstawienie stolarki okiennej i drzwiowej oraz witryn
• wykonanie elewacji budynku
• montaż schodów stalowych i rampy
• ułożenie instalacji wewnętrznych: elektrycznej, wod-kan, i grzewczej
• wykonanie instalacji odgromowej
• wykonanie prac wykończeniowych w budynku
• wykonanie dojść i dojazdów na terenie oraz innych elementy drobnych
• urządzenie zieleni, montaż elementów małej architektury.
2. Wykaz istniejących obiektów budowlanych
Na terenie działki nie znajdują się żadne obiekty budowlane.
3. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji inwestycji
Przewidywane zagrożenia:
1. Osunięcie się ziemi przy wykonywaniu wykopów.
2. Upadek materiału budowlanego lub gruzu z wyższych kondygnacji
3. Upadek pracowników z wysokości podczas prac na dachu budynku
4. Pożar, awaria sprzętu budowlanego itp.
5. Przebywanie osób postronnych niezwiązanych z przedsięwzięciem budowlanym na terenie budowy
4. Elementy zagospodarowania terenu, które mogą stworzyć zagrożenie bezpieczeństwa i zdrowia
ludzi:
W obrębie projektowanego zakresu opracowania nie występują elementy mogące stwarzać zagrożenia
bezpieczeństwa i zdrowia ludzi.
5. Sposoby instruktażu pracowników
Przed przystąpieniem do budowy należy poinstruować pracowników na temat zagrożeń wynikających z
budowy, zaznajomić ich z przewidywanymi zagrożeniami oraz ze sposobem ich zapobiegania. Przez cały
okres zamierzenia budowlanego przed każdym niebezpiecznym etapem budowy (wznoszenie elementów
obiektu, dachu, pracy na wysokościach) należy przypominać robotnikom o niebezpieczeństwach
wynikających z robót, które będą wykonywać.
6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z
wykonywania robót budowlanych
1. Drogi dojazdowe i ciągi piesze przy budynku powinny być utrzymane we właściwym stanie
technicznym, nie stwarzającym zagrożeń dla użytkowników. Nie wolno na nich składować
materiałów, sprzętu lub innych przedmiotów.
2. Miejsca postojowe na terenie prowadzonych prac powinny być wyznaczone tylko dla pojazdów
używanych w trakcie wykonywanych robót budowlanych.
3. Strefę niebezpieczną, w której istnieje źródło zagrożenia, na przykład z powodu możliwości spadania
z góry przedmiotów lub materiałów, należy oznakować i wygrodzić jak opisano w części „teren
robót”. Dla zabezpieczeń stanowisk pracy na wysokości, przed upadkiem z wysokości należy
stosować siatki ochronne, siatki bezpieczeństwa oraz balustrady z desek i poręcze ochronne
umieszczone na wysokości 1,1 m.
4. Maszyny, urządzenia i sprzęt, które podlegają dozorowi technicznemu, a są eksploatowane na
budowie, powinny posiadać dokumenty uprawniające do ich eksploatacji, a osoby je obsługujące
powinny posiadać odpowiednie uprawnienia.
5. Prace montażowe i demontażowe przy ustawianiu rusztowań powinny być prowadzone przez
uprawnionych monterów, zgodnie z instrukcją producenta. Użytkowanie rusztowania może być
dopuszczone po dokonaniu jego odbioru przez kierownika budowy lub uprawnioną osobę.
Rusztowania winny być wyposażone w pomosty robocze, poręcze ochronne, piony komunikacyjne,
urządzenia do transportu materiałów. Rusztowania powinny być uziemione i posiadać instalację
piorunochronną.
6. Pomieszczenia higieniczno- sanitarne winny być zapewnione dla wszystkich pracowników i
dostosowane do liczby zatrudnionych, stosowanej technologii i rodzajów pracy oraz warunków w
jakich jest ona wykonywana.
7. Wskazanie środków zapobiegawczych
1. Oznakowanie tymczasowej drogi ewakuacyjnej.
2. Konsultacje z projektantem konstrukcji wszelkich niebezpiecznych robót budowlanych
3. Posiadanie gaśnic podręcznych znajdujących się dobrze oznakowanym i dostępnym miejscu na
budowie.
4. Posiadanie przez robotników podstawowego sprzętu bhp jak kaski, ubiór ochronny, rękawice itp.
5. Posiadanie przez kierownika budowy podstawowego sprzętu reanimacyjnego ratującego życie :
apteczka itp.
6. Ogrodzenie terenu
8. Zabezpieczenie placu budowy
W trakcie wykonywania prac występuje konieczność wygrodzenia i zabezpieczenia placu budowy przed
dostępem osób postronnych. Budowa powinna być wyposażona w podręczny sprzęt gaśniczy oraz powinna
być obsługiwana przez uprawnionego elektryka.
9. Podstawa prowadzenie robót budowlano- montażowych
1. Ustawa z dn. 26.06.1974 roku Kodeks Pracy (tekst jednolity Dz. U. Z 1998 roku Nr 21, poz. 94 z
późniejszymi zmianami);
2. Rozporządzenie Ministra Infrastruktury z dnia 06.02.2003 roku w sprawie bezpieczeństwa i higieny
pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401)
3. Rozporządzenie Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów bezpieczeństwa i
higieny pracy (Dz. U. Nr 169, poz. 1650);
4. Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28.05.1996 roku w sprawie
poszczególnych zasad szkolenia w dziedzinie bezpieczeństwa i higieny pracy (Dz. U. Nr 62, poz.
285);
5. Rozporządzenie Ministra Gospodarki z dnie 20.09.2001 roku w sprawie bezpieczeństwa i higieny
pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych,
budowlanych i drogowych (Dz. U. Nr. 18, poz. 1263);
6. Ustawa z dnia 07.07.1994 roku Prawo budowlane (dz. U. Nr 106, poz. 1126 z 200 roku, z
późniejszymi zmianami
7. Rozporządzenie Ministra Infrastruktury z dnia 26.06.2002 roku w sprawie dziennik budowy, montażu
i rozbiórek, tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa
pracy i ochrony zdrowia (dz. U. Nr 108, poz. 953)
V. RYSUNKI ARCHITEKTONICZNE
VI. CZĘŚĆ KONSTRUKCYJNA
VII. PROJEKTY BRANŻY SANITARNEJ
VIII. PROJEKT INSTALACJI ELEKTRYCZNEJ
IX. PROJEKT POMPY CIEPŁA

Opis techniczny

Transkrypt

Podobne dokumenty

opis architektoniczny

WYSTAWA MALARSTWA BISKUPA JANA SZKODONIA

obóz żeglarski

Jeśli Twoje dziecko lubi malować, rysować, tańczyć, śpiewać, ma

Załącznik 1 do tematu: Mój dom/mój pokój. Utrwalenie i

CO ZABRAĆ NA REJS:

Referencje VOLVO

Bonawentura Lista pakunkowa
