HANGAR ŻEGLARSKI Z WARSZTATEM SZKUTNICZYM I POMIESZCZENIAMI SOCJALNYMI
ul. Parkowa, dz. nr 1/57, Tolkmicko

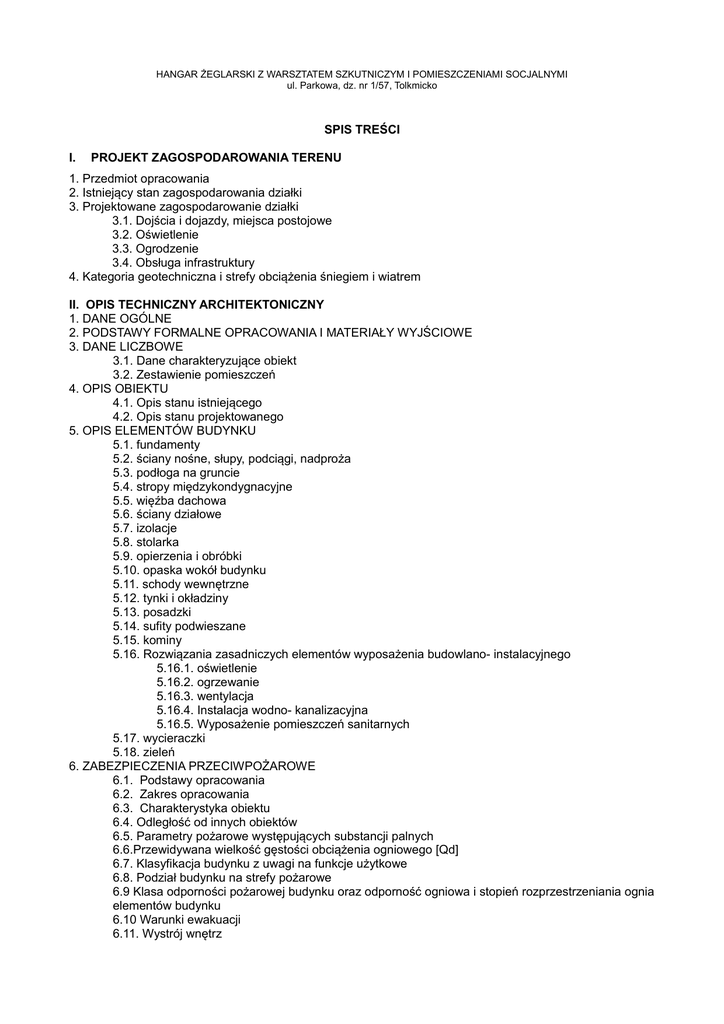

SPIS TREŚCI
I.
PROJEKT ZAGOSPODAROWANIA TERENU
1. Przedmiot opracowania
2. Istniejący stan zagospodarowania działki
3. Projektowane zagospodarowanie działki
3.1. Dojścia i dojazdy, miejsca postojowe
3.2. Oświetlenie
3.3. Ogrodzenie
3.4. Obsługa infrastruktury
4. Kategoria geotechniczna i strefy obciążenia śniegiem i wiatrem
II. OPIS TECHNICZNY ARCHITEKTONICZNY
1. DANE OGÓLNE
2. PODSTAWY FORMALNE OPRACOWANIA I MATERIAŁY WYJŚCIOWE
3. DANE LICZBOWE
3.1. Dane charakteryzujące obiekt
3.2. Zestawienie pomieszczeń
4. OPIS OBIEKTU
4.1. Opis stanu istniejącego
4.2. Opis stanu projektowanego
5. OPIS ELEMENTÓW BUDYNKU
5.1. fundamenty
5.2. ściany nośne, słupy, podciągi, nadproża
5.3. podłoga na gruncie
5.4. stropy międzykondygnacyjne
5.5. więźba dachowa
5.6. ściany działowe
5.7. izolacje
5.8. stolarka
5.9. opierzenia i obróbki
5.10. opaska wokół budynku
5.11. schody wewnętrzne
5.12. tynki i okładziny
5.13. posadzki
5.14. sufity podwieszane
5.15. kominy
5.16. Rozwiązania zasadniczych elementów wyposażenia budowlano- instalacyjnego
5.16.1. oświetlenie
5.16.2. ogrzewanie
5.16.3. wentylacja
5.16.4. Instalacja wodno- kanalizacyjna
5.16.5. Wyposażenie pomieszczeń sanitarnych
5.17. wycieraczki
5.18. zieleń
6. ZABEZPIECZENIA PRZECIWPOŻAROWE
6.1. Podstawy opracowania
6.2. Zakres opracowania
6.3. Charakterystyka obiektu
6.4. Odległość od innych obiektów
6.5. Parametry pożarowe występujących substancji palnych
6.6.Przewidywana wielkość gęstości obciążenia ogniowego [Qd]
6.7. Klasyfikacja budynku z uwagi na funkcje użytkowe
6.8. Podział budynku na strefy pożarowe
6.9 Klasa odporności pożarowej budynku oraz odporność ogniowa i stopień rozprzestrzeniania ognia
elementów budynku
6.10 Warunki ewakuacji
6.11. Wystrój wnętrz
6.12. Sposób zabezpieczenia przeciwpożarowego instalacji użytkowych
6.13. Zaopatrzenie w wodę do zewnętrznego gaszenia pożaru
6.14. Droga Pożarowa
6.15. Wymagania - uwagi dla inwestora i/lub wykonawstwa
7. UWAGI WYKONAWCZE
8. TECHNOLOGIA AKWARIÓW
I. ZAŁOŻENIA TECHNICZNE
II. SZCZEGÓŁOWY OPIS POMIESZCZEŃ
1. Pomieszczenie kwarantannowe
2. Pomieszczenie do przygotowania wody do akwariów
3. Pomieszczenie ekspozycyjne – zbiorniki dotykowe (touchpool)
4. Pomieszczenie ekspozycyjne – akwaria
III. PROPOZYCJA OBSADY POSZCZEGÓLNYCH ZBIORNIKÓW EKSPOZYCYJNYCH
IV. SCHEMATY INSTALACYJNE ZBIORNIKÓW
T1. Schemat- zbiornik kwarantannowy
T2. Schemat- urządzenie przygotowania wody
T3. Schemat- zbiornik ekspozycyjny
T4. Schemat- zbiornik dotykowy
III. INFORMACJA BIOZ
IV. RYSUNKI ARCHITEKTONICZNE
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
RZUT PARTERU
RZUT PIĘTRA
RZUT DACHU
PRZEKRÓJ 1-1
PRZEKRÓJ 2-2
PRZEKRÓJ 3-3
ELEWACJA POŁUDNIOWO- ZACHODNIA
ELEWACJA PÓŁNOCNO- ZACHODNIA
ELEWACJA POŁUDNIOWO- WSCHODNIA
ELEWACJA PÓŁNOCNO - WSCHODNIA
ZESTAWIENIE STOLARKI
ŁAZIENKA NA PARTERZE
ŁAZIENKA NA PIĘTRZE
SCHEMAT BALUSTRADY
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:50
1:50
1:20
I. PROJEKT ZAGOSPODAROWANIA TERENU
1. Przedmiot opracowania
Przedmiotem inwestycji jest budowa hangaru żeglarskiego z warsztatem szkutniczym i pomieszczeniami
socjalnymi, wraz z instalacjami wewnętrznymi oraz przyłączami, zlokalizowanego na działce nr 1/57 przy ul.
Parkowej w Tolkmicku.
Projektuje się budynek dwukondygnacyjny, niepodpiwniczony, składający się z pomieszczenia hali do
przechowywania i napraw żaglówek oraz pomieszczeń magazynowych, socjalnych i pomieszczenia
biurowego. Projektuje się budowę budynku wraz z instalacjami wewnętrznymi oraz przyłączami kanalizacji
sanitarnej, deszczowej, wody, instalacją energii elektrycznej oraz instalacją pompy ciepła.
2. Istniejący stan zagospodarowania działki
Teren inwestycji jest niezagospodarowany.
Działka nie jest porośnięta zielenią. Teren jest płaski, od strony północno- wschodniej przylega do drogi
gminnej- ul. Parkowej. W bezpośrednim sąsiedztwie znajduje się zabudowa przemysłowa, budynek stacji
ratownictwa morskiego oraz park.
3. Projektowane zagospodarowanie działki
Projektowany budynek zlokalizowany będzie na terenie portu w Tolkmicku.
Przewidywany zakres robót obejmuje:
• przygotowanie terenu do budowy (oczyszczenie, ogrodzenie terenu budowy, zamontowanie
tablic informacyjnych itp.)
• wykonanie robót ziemnych
• wykonanie przyłączy wg projektów branżowych
• wykonanie instalacji pompy ciepła
• wylanie fundamentów żelbetowych
• wylanie konstrukcji żelbetowej –słupów
• wymurowanie ścian zewnętrznych konstrukcyjnych, osłonowych i działowych
• wylanie konstrukcji żelbetowej schodów i stropu
• montaż więźby dachowej
• montaż pokrycia dachu
• montaż obróbek blacharskich, rynien, rur spustowych
• wstawienie stolarki okiennej i drzwiowej oraz witryn
• wykonanie elewacji budynku
• montaż schodów stalowych i rampy
• ułożenie instalacji wewnętrznych: elektrycznej, wod-kan, i grzewczej
• wykonanie instalacji odgromowej
• wykonanie prac wykończeniowych w budynku
• wykonanie dojść i dojazdów na terenie oraz innych elementy drobnych
• urządzenie zieleni, montaż elementów małej architektury.
3.1. Dojścia i dojazdy, miejsca postojowe
Obsługę komunikacyjną projektuje się poprzez istniejącą drogę wewnętrzną do ul. Parkowej.
Na terenie działki przewidziano 2 miejsca postojowe w sąsiedztwie budynku.
Projektowane warstwy na ciągu pieszo- jezdnym- dojscie i dojazd do budynku:
• 6 cm warstwa ścieralna z kostki betonowej fazowanej, prostokątnej, 10x20cm w kolorze grafitowym;
• 3 cm podsypka cementowo-piaskowa 1:4;
• 15 cm warstwa podbudowy zasadniczej z KŁSM 0/31,5;
• 10 cm wzmocnienie podłoża- grunt stabilizowany cementem Rm = 2,5 MPa;
• 15 cm warstwa odsączająca z pospółki k≥8m/dobę
3.2. Oświetlenie
Projektuje się oświetlenie budynku oświetleniem zewnętrznym naściennym- lampy w odpowiednich
szczelnych oprawach zlokalizowane będą nad wejściami do budynku oraz bramami garażowymi.
3.3. Ogrodzenie
Projektuje się ogrodzenie panelowe z siatki zgrzewanej na podmurówce betonowej.
• ogrodzenie z siatki zgrzewanej z drutu stalowego ocynkowanego i pokrytego PCV
• wysokość ogrodzenia- 180cm
• kolor zielony RAL 6005
• siatka mocowana do słupków systemowych zbrojonych prętami stalowymi, na fundamentach
żelbetowych
• w ogrodzeniu zamontować furtkę systemową o szerokości 100cm
• pod siatką na całej długości ogrodzenia wykonać podmurówkę z desek betonowych o wys. 20cm,
łączonych przy użyciu łączników betonowych
• w ogrodzeniu projektuje się bramę przesuwną o szerokości 4m.
3.4. Obsługa infrastruktury
Projektuje się zaopatrzenie budynku w następujące media:
• woda: z istniejącego wodociągu znajdującego się na terenie działki- projektowane przyłącze.
• elektryczność: z istniejącej sieci- przyłącze wykonane zostanie przez gestora sieci.
• ogrzewanie: projektuje się ogrzewanie budynku przy użyciu głębinowej pompy ciepła.
• ścieki sanitarne: odprowadzenie do kanalizacji sanitarnej- projektowane podłączenie do sieci.
• wody opadowe: wody opadowe z dachu budynku odprowadzone będą do sieci kanalizacji
deszczowej- projektowana instalacja na terenie działki; wody opadowe z terenów utwardzonych
zagospodarowane będą na terenie działki.
• utylizacja odpadów stałych: Na terenie działki przewidziano miejsce gromadzenia odpadów
stałych- wydzielone pomieszczenie na parterze budynku. Po segregacji wywóz na wysypisko
gminne.
4. Warunki urbanistyczne
Pow. działki
1190 m2
Pow. zabudowy
400 m2
Tereny utwardzone (podjazd, schody terenowe)
472 m2
Pow. terenów biologicznie czynnych
328 m2 = 21,8%
4. Kategoria geotechniczna i strefy obciążenia śniegiem i wiatrem
Budynek zlokalizowany jest w II strefie wiatrowej i III strefie obciążenia śniegiem.
Na podstawie Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 24 września 1998 r. w
sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych, dla budynku określono
drugą kategorię geotechniczną.
opracowanie: mgr inż. arch. Zofia Wesołowska
nr upr. bud. PO/KK/360/2010
III. OPIS TECHNICZNY ARCHITEKTONICZNY
1. DANE OGÓLNE
obiekt
HANGAR ŻEGLARSKI
Z WARSZTATEM SZKUTNICZYM I POMIESZCZENIAMI SOCJALNYMI
adres
inwestor
Urząd Miasta i Gminy Tolkmicko
ul. Portowa 2
faza
PROJEKT WYKONAWCZY
branża
Projekt Zagospodarowania Terenu, Architektura,
data
Kwiecień 2014
2. PODSTAWY FORMALNE OPRACOWANIA I MATERIAŁY WYJŚCIOWE
[1] - Umowa z inwestorem określająca zakres projektu
[2] - Przepisy i normy obowiązujące w budownictwie
[3] - Wizja w terenie
[4] – Decyzja o ustaleniu lokalizacji celu publicznego nr POŚ.6730.68.2012 wydanej przez Burmistrza
Miasta Tolkmicka w dniu 11 lutego 2013 r.
[5] - Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać
budynki i ich usytuowanie (Dz.U.02.75.690)
[6] - Rozporządzenie w sprawie szczegółowego zakresu i formy dokumentacji
projektowej (Dz.U.03.120.1133)
[7] - Ustawa Prawo Budowlane
[8] - Geotechniczne badania podłoża gruntowego
3. DANE LICZBOWE
3.1. Dane charakteryzujące obiekt
POWIERZCHNIA
UŻYTKOWA
Pu = 453,1m2
KUBATURA OBIEKTU
K = ok. - 3716 m3
POWIERZCHNIA
ZABUDOWY
Pz = 400m2
WYSOKOŚĆ BUDYNKU
H=11,98m
3.2. Zestawienie pomieszczeń
PARTER
Lp.
NAZWA POMIESZCZENIA
POSADZKA
POWIERZCHNIA [m2]
0.1
hala
posadzka
epoksydowa
0.2
komunikacja
gres
17,50
0.3
wc
gres
3,10
0.4
pomieszczenie techniczne
gres
4,30
0.5
pomieszczenie gromadzenia
odpadów stałych
posadzka
epoksydowa
5,60
0.6
sala z akwariami
gres
40,50
0.7
pomieszczenie pompy ciepła
gres
12,80
0.8
magazyn farb
gres
12,60
0.8
magazyn narzędzi
gres
11,60
240,30
SUMA
PIĘTRO
Lp.
NAZWA POMIESZCZENIA
POSADZKA
348,30 m2
POWIERZCHNIA [m2]
1.1
komunikacja
gres
28,80
1.2
magazyn
gres
26,60
1.3
łazienka
gres
7,80
1.4
wc
gres
1,50
1.5
szatnia
gres
8,80
1.6
magazyn materiałów
gres
7,50
1,7
pomieszczenie socjalne
gres
9,30
1,8
biuro
gres
14,50
SUMA
104,80 m2
4. OPIS OBIEKTU
4.1. Opis stanu istniejącego
Na terenie działki projektowej nie znajdują się w chwili obecnej żadne obiekty budowlane.
4.2. Opis stanu projektowanego
W budynku zlokalizowane będą następujące pomieszczenia:
Na parterze znajduje pomieszczenie hali do bieżących napraw oraz przechowywania sprzętu
żeglarskiego. W południowej części budynku zaprojektowano salę z akwariami. W sali zlokalizowane będą
akwaria oraz zbiorniki z rybami morskimi.
Pozostała przestrzeń parteru wykorzystana będzie na pomieszczenia magazynowe oraz pomieszczenie
pompy ciepła, zaplecze dla sali akwariowej oraz wc.
Na piętrze zlokalizowane będą pomieszczenia magazynowe, zaplecze socjalne, szatnia, łazienka oraz biuro.
Komunikacja między parterem i piętrem odbywać się będzie przez żelbetową klatkę schodową.
5. OPIS ELEMENTÓW BUDYNKU
5.1. fundamenty
Zaprojektowano posadowienie budynku
konstrukcyjnym.
na
fundamentach
5.2. ściany nośne, słupy, podciągi, nadproża
Budynek zaprojektowano w technologii tradycyjnej-murowanej.
żelbetowych,
zgodnie
z
projektem
Ściany zewnętrzne projektuje się z bloczków gazobetonowych typ 600 gr. 24cm pomiędzy słupami
żelbetowymi. Projektuje się ścianę trójwarstwową z ociepleniem ze styropianu oraz zewnętrzną warstwą z
bloczków gazobetonowych gr. 12cm.
Podciągi, słupy, wieńce oraz nadproża żelbetowe zgodnie z projektem konstrukcyjnym.
Ściany wewnętrzne nośne oraz działowe zaprojektowano z bloczków gazobetonowych.
5.3. podłoga na gruncie
Projektuje się wykonanie podłogi na gruncie- konstrukcja betonowa z betonu B10 gr. 10cm, zbrojonego
zbrojeniem rozproszonym. Pod płytą wykonać podsypkę z podsypki piaskowej gr. minimum 30cm.
5.4. stropy międzykondygnacyjne
Strop międzykondygnacyjny żelbetowy zgodnie z projektem konstrukcyjnym.
5.5. więźba dachowa i przekrycie dachu
Więźba dachowa z wiązarów drewnianych- wg projektu konstrukcyjnego. Na wiązarach deskowanie pełne ze
szczeliną wentylacyjną.
Wiązary oraz przekrycie dachu nad częścią magazynowo- socjalną zgodnie z projektem konstrukcyjnym.
Dach pokryty dachówką ceramiczną w kolorze grafitowym.
Na dachu zamontować systemowe stopnie i ławy kominiarskie oraz belki przeciwśnieżne. Stopnie i ławy z
blachy stalowej ocynkowanej ogniowo, malowane proszkowo na kolor zbliżony do koloru dachówki.
Wszystkie elementy drewniane zabezpieczyć środkami ochrony biologicznej posiadającymi aktualne atesty.
Elementy drewniane stykające się z murem lub żelbetem zabezpieczyć poprzez owinięcie 1x papą
podkładową asfaltową na osnowie z włókniny poliestrowej z
Wszystkie elementy stalowe należy oczyścić do 20 czystości a następnie pomalować 2-krotnie farbą miniową
60% ogólnego stosowania.
5.6. ściany działowe
Ściany działowe wykonać z bloczków gazobetonowych gr. 12cm.
Zabudowy pionów sanitarnych oraz innych urządzeń, jak stelaże pod urządzenia sanitarne, wykonać z płyt
GKFI na całej wysokości pomieszczenia i wykończyć do wysokości 220cm powierzchnią zmywalnąpłytkami.
Zabudowy pionów kanalizacji sanitarnej wykonać na całej wysokości pomieszczeń przy pomocy płyt GKF i
GKFI w pomieszczeniach szatni i łazienek.
•
•
•
•
•
•
•
•
•
•
•
5.7. izolacje
przeciwwodne
Izolacje pionowe i poziome fundamentów
wykonać z asfaltowego roztworu gruntujacyego
modyfikowanego kauczukiem SBS oraz papy kauczukowo-żywiczno-asfaltowej typu T
Izolację poziomą pod posadzką parteru wykonać w postaci 2 warstw papy kauczukowo- żywicznoasfaltowej podkładowej typu T
Izolację poziomą ław fundamentowych oraz odcięcie na murze na poziomie izolacji poziomej parteru
wykonać z papy termozgrzewalnej podkładowej typu T
Podczas wykonywania posadzek zachować ciągłość izolacji poziomej z wykonaną przy ścianach
izolacją poziomą i pionową.
Posadzki w pomieszczeniach mokrych zabezpieczyć dodatkowo przed położeniem posadzek folią w
płynie.
termiczne
Na ścianach zewnętrznych wykonać izolację ze styropianu EPS 70-040 gr. 10cm.
Ściany fundamentowe- polistyren ekstrudowany XPS gr. 8cm
Podłogę na gruncie izolować styropianem EPS 200-036 gr. 15cm
Podłogę na gruncie w pomieszczeniach z akwariami ( pom. 0.4, 0.6, 0.7) izolować płytami z
polistyrenu ekstrudowanego XPS gr. 15cm
Izolację termiczną dachu wykonać z płyt z wełny mineralnej gr.15cm układanych pomiędzy
krokwiami oraz dodatkowej warstwy gr. 3cm
akustyczne
Wszystkie posadzki wykonać jako podłogi pływające. Warstwę użytkową- posadzkę oraz podkład
betonowy izolować od konstrukcji ścian przekładką elastyczną np Fasoterm PF Isover.
5.8. stolarka
Witryny wewnętrzne i zewnętrzne systemowe, aluminiowe
według zestawienia witryn oraz parametrów opisanych poniżej:
• System profili aluminiowych trzykomorowych
• Kolor stolarki RAL 7038
• Współczynnik przenikania ciepła U=1,8 W/m2xK
• Współczynnik przenikania ciepła szyby- U=1,1 W/m2xK
• Profil okienny 69x92 mm
• Profil drzwiowy 60x149 mm
• Szklenie szybą jednokomorową bezpieczną
• Witryny w klasie EI 15
Okna:
•
•
•
•
•
•
Profile PCV pięciokomorowe z uszczelką przylgową
Szklenie szybą zespoloną termofloat P1
Wymagany wskaźnik izolacyjności akustycznej – Ra 20 dB
Kolor stolarki RAL 9002
Współczynnik przenikania ciepła dla szyby- U=1,1 W/m2xK
Okna wyposażone we wrębowe nawiewniki powietrza
Drzwi:
Wszystkie drzwi bez progów – zewnętrzne drzwi niski próg aluminiowy maksymalnie 20mm.
We wszystkich drzwiach klamki metalowe proste. W każdych drzwiach zamek lub zamki w ilościach i rodzaju
według uzgodnień z inwestorem.
o Drzwi wodoodporne
o Rama skrzydła wykonana z odpornego chemicznie i trudno zapalnego tworzywa.
Wypełnienie stanowi płyta z twardej pianki poliuretanowej.
o Rama wraz z wypełnieniem dwustronnie obłożona HPL gr. 1,5mm
o Skrzydło w wersji bezprzylgowej.
o Drzwi jednoskrzydłowe: pełne i z przeszkleniem prostokątnym
Bramy garażowe:
• Brama segmentowa podnoszona- zbudowana ze stalowych paneli typu sandwich, pełnych, o
grubości 45 mm.
• Sterowanie ręczne, prowadnice systemowe.
• Współczynnik ciepła U = 1.14 W/m2K [dla bramy 4000x4000 mm]
• Izolacja akustyczna R = 24 db [dla bram 4000x4000 mm]
• Wysokość paneli: 500 or 625 mm, z poziomym przetłoczeniem co 125 mm, gładkie
• Rdzeń z gąbki poliuretanowej, wolny od freonu
• Warstwa zewnętrzna z blachy stalowej o grubości 0,4 mm
• Uszczelnienie gumowe EPDM między panelami, odporne na promieniowanie UV i warunki
atmosferyczne
• Pokrycie zewnętrzne 25 μm Polyester RAL 9002
• Pokrycie wewnętrzne 10 μm Polyester RAL 9002
5.9. opierzenia i obróbki
Obróbki i opierzenia z blachy stalowej ocynkowanej, powlekanej poliestrem w kolorze RAL 9002 lub
zbliżonym (jasnoszary).
Odwodnienie dachu za pomocą rynien i rur spustowych. Rynny i rury spustowe stalowe ocynkowane
powlekane w kolorze grafitowym. Rynny prostokątne o szerokości 20cm, układane ze spadkiem 0,5%
mocowane za pomocą uchwytów systemowych. Rury spustowe Ø 110 mocowane za pomocą uchwytów
systemowych.
Przestrzeń pod rynnami uszczelnić poprzez wywinięcie papy z dachu na ścianę zewnętrzną.
Parapety zewnętrzne z PCV lub blachy stalowej powlekanej poliestrem, w kolorze RAL 9002 lub zbliżonym
(jasnoszary).
Parapety wewnętrzne z płyt MDF lakierowanych i zabezpieczonych folią, gr. 28mm, w kolorze RAL 7047.
5.10. Opaska wokół budynku
Po wykonaniu izolacji ścian fundamentowych przewiduje się ułożenie opaski wokół budynku szerokości 50
cm ze żwiru o frakcji 4,0 – 32,0 mm o grubości 25cm na podsypce piaskowej. Opaskę zakończyć obrzeżem
betonowym o wymiarach 6x25x100cm na fundamencie z betonu klasy C 12/15.
5.11. schody wewnętrzne
Schody wewnętrzne - żelbetowe wg rys. projektu konstrukcyjnego.
Balustrady i poręcze o wysokości 110 cm- słupki ze stali ocynkowanej, malowanej proszkowo na kolor RAL
7038 (szary), przekrój słupków kwadratowy 50x 50 x 3 mm.
Pochwyty z drewna dębowego o przekroju kwadratowym- 50x 50mm, fazowane. Drewno impregnowane i
malowane dwukrotnie lakierem bezbarwnym. Wypełnienie balustrady- linki ze stali nierdzewnej gr. 4mm.
5.12. tynki i okładziny
Na zewnątrz:
Ściany zewnętrzne wykończyć w oparciu o wybrany system ociepleń budynków z tynkiem silikonowym,
faktura drapana gr.1,5mm, barwionym w masie na kolor biały oraz jasny beż zbliżony do RAL 1015 wg
rysunków architektonicznych.
Jako wykończenie cokołu zaprojektowano okładzinę z tynku mozaikowego w kolorze grafitowym.
Elementy dekoracyjne- wg rysunków elewacji ściany wykończyć płytkami klinkierowymi wypalanymi w
kolorze stonowanego zestawu beży z ciemnymi akcentami. Struktura lica płytek umiarkowanie ryflowana,
matowa.
Płytki klejone elastyczną zaprawą do warstwy ocieplenia. Fugowane mrozoodporną zaprawą fugową w
kolorze jasnego beżu.
Warstwę zbrojącą pod styropian wykonać z dwóch warstw siatki z włókna szklanego, pierwszą warstwę
dodatkowo zamocować łącznikami mechanicznymi do podłoża.
Wewnątrz:
Ściany od wewnątrz tynkowane tynkiem cementowo- wapiennymi. Malować je dwukrotnie farbą lateksową w
kolorze białym, odporną na szorowanie na mokro.
W łazienkach ułożyć na ścianach glazurę w kolorze białym, płytki o wymiarach 20x20cm lub 30x30cm, wg
proj. indywidualnego. Pozostałą powierzchnię malować dwukrotnie farbą lateksową o wysokiej odporności
na ścieranie na kolor biały.
W pomieszczeniach z akwariami wykonać powłoki z farby przeznaczonej do pomieszczeń mokrych,
narażonych na działanie wilgoci oraz silne ścieranie. Farba powinna zawierać antyseptyki, które
zabezpieczają przed powstawaniem pleśni i rozwojem drobnoustrojów na powierzchni.
Farbę nakładać dwukrotnie metodą natryskową.
Przed nałożeniem farby powierzchnie ścian i sufitów zagruntować wodorozcieńczalnym podkładem
akrylowym wskazanym przez producenta farby.
5.13. posadzki
POSADZKA Z ŻYWICY EPOKSYDOWEJ
Projektuje się zacieraną mechanicznie posadzkę epoksydowo – kwarcową o lekkiej fakturze umożliwiającej
łatwe utrzymanie czystości- faktura gładka, kolor RAL 7038.
Posadzka będzie zbudowana z bezbarwnej żywicy epoksydowej i kolorowego kruszywa kwarcowego
Posadzka powinna być odpowiednia do ruchu pojazdów na kołach ogumionych o nacisku na oś do 50 kN
oraz pojazdów na kołach twardych o nacisku na oś do 6 kN, a także do intensywnego ruchu pieszego.
Materiały z których wykonana będzie posadzka nie mogą zawierać związków toksycznych i
rozpuszczalników
Posadzka powinna być nienasiąkliwa i bezspoinowa, dylatacje o polach 6x6 m zostają obrobione w płycie
betonowej, a następnie przykryte wierzchnią warstwą posadzki.
Parametry posadzki:
•
grubość - 4mm lub grubsza
•
powierzchnia o właściwościach przeciwpoślizgowych ≥ R 9
•
co najmniej trudnozapalna - klasyfikacja ogniowa: Bfl- s1
•
wykonywana na bazie żywic epoksydowych i barwionego kruszywa kwarcowego.
Podczas wykonywania posadzek zwrócić uwagę na wysokości poziomów posadzek
pomieszczeniami.
Należy uformować spadki o nachyleniu 0,5% w posadzce w kierunku wpustów podłogowych.
między
Warstwy posadzkowe:
1. warstwa wierzchnia- bezbarwna dwukomponentowa żywica epoksydowa – lakier
2. warstwa zasadnicza- bezbarwna dwukomponentowa żywica epoksydowa z kolorowym kruszwem
kwarcowym - wiążąca kruszywo- 2mm
3. kolorowe kruszywo
4. warstwa gruntująca- bezbarwna dwukomponentowa żywica epoksydowa – gruntująca- 2mm
5. szpachel epoksydowy- uzupełniający ubytki- 5mm
6. posadzka betonowa istniejąca- oczyszczona
Zakres prac dotyczący wykonania posadzki żywicznej :
•
Podwójne bezpyłowe śrutowanie podłoża w celu usunięcia istniejącej powłoki żywicznej i
oczyszczenia podłoża.
•
Opcjonalnie, w zależności od stanu posadzki, frezowanie do głębokości ok. 3mm.
•
Uzupełnienie ubytków szpachlem epoksydowym o grubości do ok. 5 mm.
•
Oczyszczenie istniejących dylatacji i pęknięć w podłożu i wypełnienie elastyczną żywicą .
•
Wykonanie warstwy wygładzającej na bazie żywicy i kruszywa kwarcowego o grubości 1-2 mm.
•
Wykonanie posadzki epoksydowo-kwarcowej , zacieranej mechanicznie o grubości ok 2 mm
•
Wykonanie dodatkowego lakieru matowego na powierzchni posadzki.
Należy stosować wyłącznie materiały wybranego producenta systemu posadzkowego.
POSADZKA Z PŁYTEK GRESOWYCH
Podczas wykonywania posadzek zwrócić uwagę na wysokości poziomów posadzek między
pomieszczeniami. Zachować brak różnic w poziomach posadzek.
Wszystkie podłogi wykończone płytkami wykonać jako posadzki pływające.
We wskazanych pomieszczeniach oraz na schodach posadzki wykończyć płytkami ceramicznymi o
wymiarach 30x30 cm lub 20x20 cm w kolorze jasnoszarym. Płytki o nasiąkliwości do10-20%, skuteczność
antypoślizgowa R10, odporność na ścieranie wg PN-EN ISO10545-6 max 130. Kolor płytek- jasnoszary.
Wykonać cokoły o wysokości 10cm z płytek przy ścianach.
Płytki fugować zaprawą fugową elastyczną w kolorze zbliżonym do koloru płytek. Do wypełnienia
zastosować spoinę elastyczną zapewniającą wodoodporność oraz zabezpieczającą przed rozwojem
grzybow, pleśni i glonow. Szerokość fugi- 2mm.
Pod posadzkami z płytek w pomieszczeniach mokrych wykonać izolację z folii w płynie wraz z
zagruntowaniem podłoża w wybranym systemie. Narożniki w strefie prysznica oraz przejścia ściana- podłoga
dodatkowo uszczelnić poprzez wklejenie taśmy uszczelniającej.
5.14. sufity podwieszane
Na kondygnacji piętra należy wykonać sufity podwieszane z płyt GKF gr. 2x12,5mm ogniochronnych na
stelażu stalowym podwieszanym do konstrukcji więźby dachowej.
5.15. kominy
W projekcie zastosowano rozwiązania kominowe w postaci przewodów o średnicy 16cm.
Ponad dachem kominy ocieplić 5cm styropianu oraz wykończyć płytkami klinkierowymi w kolorze płytek
zastosowanych na elewacji.
5.16. Rozwiązania zasadniczych elementów wyposażenia budowlano- instalacyjnego
5.16.1. oświetlenie
Przewiduje się oświetlenie wnętrz pomieszczeń oraz oświetlenie elewacji-wejścia głównego zgodnie z
opracowaniem branżowym.
5.16.2. ogrzewanie
Ogrzewanie pomieszczeń za pomocą głębinowej pompy ciepła. Instalacja ogrzewania podłogowego
zgodnie z projektem branżowym.
5.16.3. wentylacja
Projektuje się wentylację grawitacyjną.
W pomieszczeniu z akwariami projektuje się montaż instalacji klimatyzacji- zgodnie z projektem branżowym.
W pomieszczeniach pozostałych wentylacja grawitacyjna. W hali nawiew poprzez otwory w bramie
garażowej oraz nawiewniki wrębowe w oknach, wywiew przez wywietrzaki dachowe.
5.16.4. Instalacja wodno- kanalizacyjna
Projektuje się wyposażenie obiektu w instalację wodno- kanalizacyjną. Na parterze zlokalizwoano
pomieszczenie wc wyposażone w miskę ustępową oraz umywalkę. W pomieszczeniach pompy ciepła
projektuje się montaż niskiego zlewu ze złączką do węża.
Na piętrze projektuje się pomieszczenie socjale ze zlewozmywakiem oraz łazienkę wyposażoną w kabinę
prysznicową, umywalki oraz osobne wc z umywalką i miską ustępową.
Instalacja wodno kanalizacyjna obsługująca pomieszczenia z akwariami wg opracowania branżowego.
5.16.5. Wyposażenie pomieszczeń sanitarnych
W pomieszczeniach sanitarnych projektuje się montaż umywalek z bateriami wyposażonymi w mieszacze,
misek ustępowych ze spłuczkami oraz brodzika i kabiny prysznicowej z baterią prysznicową. Wymiary
brodzika- 90x90cm.
Wszystkie elementy zgodnie z zestawieniem wyposażenia.
W pomieszczeniach sanitarnych przy umywalkach i w kabinach prysznicowych zamontować
dozowniki mydła w płynie.
Łazienki i kabiny wc wyposażyć w pojemniki na odpadki i pojemniki na ręczniki papierowe oraz
uchwyty na papier toaletowy.
5.17. Wycieraczki
Przy wejściach do budynku wewnątrz wykonać wycieraczkę wewnętrzną z profili aluminiowych z wkładem
czyszczącym gumowym gr. 2cm o wymiarach 150x260cm.
5.18. Zieleń
Projektuje się zagospodarowanie części terenu zielenią- zgodnie z projektem zagospodarowania terenu.
Należy wykonać całkowitą zaprawę dołów pod nasadzenia substratem torfowym.
Powierzchnię gruntu pod krzewami i drzewami pokryć warstwą kory drzewnej grubości 5 cm.
Projektowane rośliny:
• Żywotnik zachodni 'Sunkist'
• Żywotnik wschodni 'Aurea Nana'
• Bukszpan wieczniezielony 'Rotundifolia'
• Jałowiec płożący 'Wiltonii'
Projektuje się wykonanie nowego trawnika. Należy stosować wyłącznie gotowe mieszanki traw dla terenów
zacienionych. W miejscach gdzie brakuje urodzajnej ziemi rodzimej należy wykonać uzupełnienia lub
wymianę gruntu rodzimego na ziemię urodzajną grubości 15 cm.
Szczegółowe wytyczne dotyczące doboru sadzonek oraz sposobu sadzenia roślin zawiera specyfikacja
techniczna wykonania i odbioru robót.
6. ZABEZPIECZENIA PRZECIWPOŻAROWE
Dane zawarte w niniejszych warunkach ochrony przeciwpożarowej przedstawia się w takim stopniu aby
umożliwiły stwierdzenie zgodności rozwiązań projektu z wymaganiami ochrony przeciwpożarowej.
6.1. Podstawy opracowania
Przepis 1 - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75 poz. 690 z późniejszymi
zmianami).
Przepis 2 - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w
sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. nr 109 poz.
719).
Przepis 3 - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie
przeciwpożarowego zaopatrzenia w wodę dróg pożarowych (Dz. U. nr 124 poz. 1030 – przepis [3]),
Przepis 4 - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w
sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. nr 121 poz.
1137 z późniejszymi zmianami).
6.2. Zakres opracowania
Niniejsze opracowanie określa techniczne warunki ochrony przeciwpożarowej budynku, wynikające z funkcji
użytkowej przyjętej w dokumentacji projektowej.
6.3. Charakterystyka obiektu
Powierzchnia zabudowy: Pz= 400 m2
Powierzchnia netto: 453,1 m2
Kubatura brutto obiektu: K = 3610 m3
Wysokość budynku – 11,98 m
Liczba kondygnacji nadziemny – 2, podziemnych – 0.
Ustalając grupę wysokości dla budynku przyjmuje się, że jego wysokość mierzona jest od poziomu terenu
przy najniżej położonym wejściu do budynku znajdującym się na pierwszej kondygnacji nadziemnej, do
najwyżej położonego punktu konstrukcji przekrycia budynku. Tak przyjęta wysokość, wynos 9,19 m, co
kwalifikuje obiekt do grupy budynków niskich ( N).
6.4. Odległość od innych obiektów
Budynek zlokalizowany jest w odległości większej niż 9 m od budynku sąsiedniego.
Odległość ścian budynku od granic działki wynosi min. 4m.
6.5. Parametry pożarowe występujących substancji palnych.
W budynku nie przewiduje się przechowywania materiałów niebezpiecznych pożarowo.
6.6.Przewidywana wielkość gęstości obciążenia ogniowego [Qd].
Nie dotyczy .
6.7. Klasyfikacja budynku z uwagi na funkcje użytkowe.
Budynek przeznaczony jest na potrzeby przechowywania i bieżących napraw sprzętu do żeglugi w części
pierwszej kondygnacji nadziemnej oraz zaplecza socjalnego na drugiej kondygnacji nadziemnej.
Na parterze zaprojektowano pomieszczenie z akwariami do hodowli ryb morskich oraz pomieszczenia
magazynowe i zaplecza dla akwariów.
W części parterowej przewiduje się przebywanie jednocześnie nie więcej niż 30 osób, zaś na piętrze do 10
osób.
Budynek o takim przeznaczeniu kwalifikuje się do kategorii zagrożenia ludzi ZL III.
6.8. Podział budynku na strefy pożarowe.
Budynek stanowi jedną strefę pożarową o powierzchni 442,8 m2
Dopuszczalna powierzchnia strefy pożarowej dla projektowanego budynku – wynosi 8 000m2.
6.9 Klasa odporności pożarowej budynku
rozprzestrzeniania ognia elementów budynku.
Dla budynku ustala się klasę „D” odporności pożarowej.
oraz
odporność
ogniowa
i
stopień
Elementy budynku powinny odpowiadać wymaganiom w zakresie klas odporności ogniowej oraz stopnia
rozprzestrzeniania ognia w sposób przedstawiony w poniższej tabeli .
nia w tabeli:
Klasa odporności
pożarowej budynku
,,D”
Klasa odporności ogniowej elementów budowlanych
główna
konstrukcja
nośna
R 30
Stopień
rozprzestrzeniania
ognia
konstrukcja
dachu
strop
nie stawia się
R E I 30
wymagań
ściana
zewnętrzna
( dot. pasa
ściana
między
wewnętrzna
kondygnacyjneg
o)
E I 30
przekrycie
dachu
nie stawia nie stawia się
się wymagań wymagań
nie rozprzestrzeniający ognia ( NRO )
6.10 Warunki ewakuacji
Z każdego z pomieszczeń przeznaczonych na pobyt ludzi należy zapewnia się możliwość ewakuacji na
zewnątrz budynku bezpośrednio (parter budynku) i drogami komunikacji ogólnej tj. korytarze i klatka
schodowa (piętro budynku).
Z klatki schodowej prowadzić będzie wyjście bezpośrednio na zewnątrz budynku przez drzwi otwierane na
zewnątrz, których szerokość wynosi co najmniej 1,2 m.
Wyjścia z pomieszczeń na drogi ewakuacyjne zamykane będą drzwiami. Przy czym skrzydła tych drzwi nie
mogą, po ich całkowitym otwarciu, zmniejszać wymaganej szerokości tych dróg.
Z pomieszczeń należy zapewnia się przejścia ewakuacyjne o długości nie przekraczającej 40m, których
szerokość wynosi minimum 0,9 m.
Dopuszcza się przeprowadzenie przejścia ewakuacyjnego maksymalnie przez trzy pomieszczenia.
Dojścia ewakuacyjne występujące na piętrze nie przekraczają 30 m.
Dla poziomych dróg ewakuacyjnych ( korytarze ) zapewnia się minimalną szerokość 1,2 m ( przy ewakuacji
do 20 osób można szerokość minimalną zmniejszyć do 1,2m ) oraz minimalną wysokość 2,2m.
Awaryjne oświetlenie ewakuacyjne
Projekt przewiduje stosowanie awaryjnego oświetlenia ewakuacyjnego na poziomych i pionowych drogach
ewakuacyjnych oraz oświetlenie kierunkowe.
Oznakowanie dróg ewakuacyjnych
Budynek należy oznakować wg PN znakami ochrony przeciwpożarowej – ewakuacja, w sposób
zapewniający dostarczenie informacji niezbędnych do ewakuacji.
6.11. Wystrój wnętrz
Zabrania się stosowania do wykończeń wnętrz materiałów łatwo zapalnych, których produkty rozkładu
termicznego są bardzo toksyczne lub intensywnie dymiące.
W przypadku stosowania materiałów wykończeniowych luźno zwisających, w szczególności w kurtynach,
zasłonach, draperiach, kotarach oraz żaluzjach, za łatwo zapalne uważa się materiały, których właściwości
określone w badaniach zgodnych z Polskimi Normami odnoszącymi się do zapalności i rozprzestrzeniania
płomienia przez wyroby włókiennicze nie spełniają co najmniej jednego z kryteriów:
1) ti ≥ 4 s,
2) ts ≤ 30 s,
3) nie następuje przepalenie trzeciej nitki,
4) nie występują płonące krople.
Wykładziny podłogowe, okładziny ścienne na drogach ewakuacyjnych powinny być co najmniej trudno
zapalne zaś okładziny sufitowe ( sufity podwieszone) – niezapalne, nie kapiące i nie odpowiadające pod
wpływem ognia.
Okładziny sufitów oraz sufity podwieszone należy wykonywać z materiałów niepalnych lub niezapalnych, nie
kapiących i nie odpadających pod wpływem ognia.
Palne elementy wystroju wnętrz, przez które lub obok których są prowadzone przewody ogrzewcze,
wentylacyjne, dymowe lub spalinowe, powinny być zabezpieczone przed możliwością zapalenia lub
zwęglenia.
6.12. Sposób zabezpieczenia przeciwpożarowego instalacji użytkowych
Instalacja elektroenergetyczna
Obiekt należy wyposażyć w przeciwpożarowy wyłącznik prądu.
Powinien on być umieszczony w pobliżu głównego wejścia do budynku lub głównego przyłącza sieciowego i
odpowiednio oznakowany- zgodnie z instrukcją ochrony przeciwpożarowej.
Wyłączenie napięcia w budynku za pomocą przeciwpożarowego wyłącznika prądu nie może pozbawić
zasilania urządzeń i instalacji przeciwpożarowych .
Przewody i kable elektryczne wraz z ich zamocowaniami, zwane dalej „zespołami kablowymi”, stosowane w
systemach zasilania i sterowania urządzeniami służącymi ochronie przeciwpożarowej, powinny zapewniać
ciągłość dostawy energii elektrycznej lub przekazu sygnału przez czas wymagany do uruchomienia i
działania urządzenia.
Instalacja odgromowa
Obiekt wyposaża się w instalację chroniącą od wyładowań atmosferycznych odpowiednio do wskazań
Polskiej Normy dotyczącej ochrony odgromowej obiektów budowlanych.
gaśnice - rozmieszczenie.
Dla stref pożarowych należy stosować następujące zasady wyposażenia i rozmieszczenia w gaśnice:
Proponowanym rodzajem gaśnic winny być gaśnice proszkowe wypełnione proszkiem do gaszenia grupy
pożaru A i B (ciała stałe, ciecze palne). Jedna jednostka masy środka gaśniczego 2 kg zawartego w
gaśnicach powinna przypadać na każde 100 m2 powierzchni strefy pożarowej .
Przy rozmieszczeniu gaśnic należy pamiętać aby:
• gaśnice umieszczać w miejscach łatwo dostępnych i widocznych, przy wejściach i klatce schodowej,
przy przejściach i korytarzach, przy wyjściach na zewnątrz pomieszczeń,
• gaśnice umieszczać w miejscach nie narażonych na uszkodzenia mechaniczne oraz działanie źródeł
ciepła (piece, grzejniki), do sprzętu zapewnić dostęp o szerokości co najmniej 1m.,
• odległość dojścia do gaśnic nie powinna być większa niż 30 m.,
• oznakowanie miejsc usytuowania gaśnic było zgodne z Polską Normą PN-92/M.-01256/01 Znaki
bezpieczeństwa. Ochrona przeciwpożarowa.
Dobór urządzeń przeciwpożarowych
Projektowany budynek charakteryzuje w szczególności możliwość zagrożenia ludzi. Obiekt projektuje się w
ten sposób aby przebywający w nim ludzie mogli szybko i bezpiecznie się ewakuować. W tym celu
zastosowano na klatce schodowej i na korytarzach awaryjne oświetlenie ewakuacyjne.
Zaprojektowano wyjścia ewakuacyjne z klatki schodowej bezpośrednio na zewnątrz budynku.
Projektuje się przeciwpożarowy wyłącznik prądu zgodnie z projektem branży elektrycznej.
Nie wymaga się stosowania wewnętrznych hydrantów przeciwpożarowych.
6.13. Zaopatrzenie w wodę do zewnętrznego gaszenia pożaru
Budynek o powierzchni wewnętrznej do 1000 m2 i kubaturze do 5000m2 wymaga wody do zewnętrznego
gaszenia pożaru w ilości 10 dm3/s wydajności wodociągu.
Projektuje się miejsce czerpania wody bezpośrednio z basenu portowego oddalonego od budynku o ok.
40m.
6.14. Droga Pożarowa
Budynek nie wymaga doprowadzenia drogi pożarowej.
•
•
•
•
6.15. Wymagania - uwagi dla inwestora i/lub wykonawstwa
Na etapie projektu budowlanego - określono w treści niniejszych warunków oraz jako wymagania do
wykonania w procesie projektowania i realizacji inwestycji, ponadto co następuje:
Do wykonania wskazanych instalacji i urządzeń ochrony przeciwpożarowej zastosować tyko te
wyroby, które posiadają aktualne aprobaty techniczne lub certyfikaty zgodności.
Elementy drewniane budynku wymagają zabezpieczenia ogniochronnego do NRO.
Podane wymiary w świetle, wymagane postanowieniami przepisu [1], należy rozumieć jako
uzyskane po wykończeniu powierzchni elementów budynku, a w odniesieniu do wymiarów
•
•
•
•
okiennych i drzwiowych jako wymiary w świetle ościeżnicy. Grubość skrzydła drzwi po otwarciu nie
może pomniejszać wymiaru szerokości w świetle ościeżnicy.
Szerokość użytkową schodów stałych mierzy się między wewnętrznymi krawędziami poręczy.
Szerokości te nie mogą być ograniczane przez zainstalowane urządzenia oraz elementy budynku.
Systemowe elementy o wskazanej klasie odporności ogniowej EI, takie jak ściany, obudowy, stropy
itp. powinny być w wykonane zgodnie z przyjętym atestowanym systemem
Wszystkie drzwi pożarowe i dymoszczelne wymagają zastosowania systemu samozamykania
(samozamykacze).
Na dzień odbioru budynku należy zgromadzić dokumentację budowlaną. Dokumenty
dopuszczające materiały, urządzenia i elementy budowlane do stosowania w ochronie
przeciwpożarowej (atesty, certyfikaty, deklaracje zgodności, aprobaty techniczne). Protokoły
zawierające wyniki badania stanu technicznego instalacji użytkowych (w szczególności:
elektrycznej, odgromowej, natężenie oświetlenia ewakuacyjnego, wentylacyjnej, hydrantów i
oddymiania). Dziennik budowy i wymagane oświadczenie kierownika budowy.
7. UWAGI WYKONAWCZE
1. Elementy sprawdzić i pasować na budowie.
2. Wszystkie użyte materiały będą miały atesty PZH i będą dopuszczone do użytkowania w
pomieszczeniach stałego przebywania ludzi.
3. Wszystkie materiały muszą posiadać atesty niepalności.
8. TECHNOLOGIA AKWARIÓW
Projekt sali ekspozycyjnej i zaplecza technicznego "Hangaru Żeglarskiego w Tolkmicku".
I. ZAŁOŻENIA TECHNICZNE
„Sala z akwariami” Hangaru Żeglarskiego w Tolkmicku” składać się będzie z trzech
pomieszczeń wyposażonych w instalacje hydrauliczne, elektryczne oraz urządzenia do
utrzymywania odpowiednich parametrów środowiskowych w zbiornikach akwariowych:
1. Pomieszczenie kwaratannowe :
Dwa regały ze zbiornikami kwarantannowymi;
2.Pomieszczenie do przygotowywania wody do akwariów.
Zbiornik na wodę demineralizowaną i zbiornik na przygotowaną solankę.
3. Pomieszczenie ekspozycyjne:
a) zbiorniki dotykowe typu touchpool
b) akwaria ekspozycyjne
II. SZCZEGÓŁOWY OPIS POMIESZCZEŃ
1. Pomieszczenie kwaratannowe
Pomieszczenie, w którym znajdują się akwaria do przetrzymywania ryb, lub osobników chorych,
zostały zdjęte z ekspozycji.
które
1.1.
Pomieszczenie powinno być klimatyzowane lub przynajmniej wentylowane, aby utrzymać
temperturę wody na poziomie 18-25 st.C.
1.2.
System kwarantannowy składa się z 2 zbiorników szklanych posadowionych na aluminiowych
stelażach. Na stelażu położona płyta OSB o grubości 22mm i wykładzina w celu zniwelowania
nierówności oraz izolacji cieplnej. Zbiorniki kwarantannowe powinny być wykonane ze szkła, gdyż
umożliwia to ocenę wizualną kondycji ryb w zbiorniku.
1.3.
Wymiary pojedynczego stelaża 120x120x20cm
aluminiowa rura kwadratowa 30x30x1,5mm
1.4.
Wymiary akwarium 120x120x80cm (ostatni wymiar oznacza wysokość). Akwarium sklejone z szyby
optifloat 15mm, silikonem akwarystycznym o najlepszych parametrach. (przejście pomiędzy
akwariami 50cm).
(ostatni
wymiar
oznacza
wysokość);
Każde akwarium wyposażone w panel filtracyjny, w skład którego wchodzą:
- pompa obiegową o wydajności 3700 l/h (maksymalny pobór mocy do 43W, podnoszenie 2,80m klasa
zabezpieczenia IPX8
- mechaniczny i biologiczny system filtracyjny wbudowany w zbiornik; filtr wyłapujący drobne cząsteczki
30ppi, złoże biologiczne bactoballs 50l, węgiel aktywowany 5l, złoże zeolitowe 5l,
- sterylizator UV-C (55W) podłączony przez by-pass do pompy obiegowej,
- system napowietrzania komory filtra i zbiornika z rybami (pompa membranowa, węże silikonowe, zawory
zwrotne i dyfuzor powietrza),
- kontroler temperatury z możliwością podłączenia grzałki / chłodziarki
chłodziarka
do
wody
z
tytanowym
wymiennikiem
programatorem,
kontrolerem
temperatury
z
dokładnością
do
pomieszczenie nie spełnia warunków z podpunktu 1.1)
ciepła
1oC
i
elektronicznym
(opcjonalnie,
jeżeli
- zbiornik powinien powinien posiadać dwa otwory w dnie z przepustem szczelnym i zaworem kulowym w
celu możliwości spuszczenia wody z filtra i zbiornika do kanalizacji.
1.5.
Zbiorniki przykryte siatką uniemożliwiającą wyskakiwanie ryb.
1.6.
Pomieszczenie oświetlone światłem jarzeniowym kontrolowanym przez włącznik czasowy.
1.7.
W pomieszczeniu kwarantannowym, w pobliżu zbiorników doprowadzona woda sieciowa z
podłączeniem 3/4" w celu zainstalowania filtra odwróconej osmozy oraz odpływ do kanalizacji.
1.8.
W pomieszczeniu kwarantannowym, w pobliżu zbiorników doprowadzona woda sieciowa oraz kratka
ściekowa w podłodze.
1.9.
W pobliżu zbiorników doprowadzony prąd; 6 gniazd na każdy zbiornik kwarantannowy. Gniazda
umieczczone na ścianie, na wysokości minimum 130cm od podłogi.
1.10.
W niewielkiej odległości od zbiorników kwarantannowych zlew duży gospodarczy.
2. Pomieszczenie do przygotowywania wody do akwariów
Powinno być wyposażone w dwa zbiorniki. Pierwszy do magazynowania wody demineralizowanej i drugi
do magazynowania gotowej wody akwariowej do podmian. Instalacja
hydrauliczna poprowadzona do
pomieszczenia ekspozycyjnego tak, aby po podłączeniu węża można było dolać wodę do każdego z
akwariów.
2.1.
Zbiornik do magazynowania wody demineralizowanej o pojemności 550l. Skrzyniopaleta lita na
nogach o wymiarach zewnętrznych 120x80x85cm. W zbiorniku zamontowany
system
automatycznego uzupełniania wody, z filtra odwróconej osmozy RO. Podłączenie filtra wymaga
doprowadzenia zasilania wodą zakończonego zaworem 3/4" z gwintem męskim oraz odpływu
kanalizacyjnego. W tym zbiorniku zawsze będzie znajdowała się woda demineralizowana, którą
można
uzupełniać
braki
w
akwariach
spowodowane
parowaniem.
Zawór kulowy (40mm) w dnie pozwala na łatwe przelanie tej wody do zbiornika na wodę morską.
2.2.
Zbiornik do przygotowywania i magazynowania wody morskiej. Skrzyniopaleta lita na nogach o
wymiarach zewnętrznych 120x80x85cm, pojemność 550l. W tym zbiorniku będzie przygotowywana i
magazynowana solanka. Zbiornik ten znajduje się pod zbiornikiem na wodę demineralizowaną.
2.3.
W obu zbiornikach umieszczone są pompy, które osobnymi wężami przepompowują wodę
demineralizowaną i solankę do pomieszczenia ekspozycyjnego. W pomieszczeniu ekspozycyjnym
serwisant rozwija wąż i w każdej chwili może uzupełnić wodę w zbiornikach wyrównawczych
akwariów ekspozycyjnych. Włączniki obu pomp znajdują się na ścianie dzielącej pomieszczenia
ekspozycyjne i do przygotowywania wody. Minimalna wydajność każdej z pomp to 3500 l/h.
Pompy muszą być przystosowane do pracy w wodzie słonej.
2.4.
W pomieszczeniu do przygotowywania wody magazynuje się także syntetyczną sól morską.
2.5.
Filtr odwróconej osmozy RO składa się z 10" prefiltra mechanicznego o gęstości 5 micronów w
obudowie, 10" prefiltra z wkładem z węgla aktywowanego oraz właściwej membrany
poliamid/polisulfon, TFC.
60-74% "brudnego" odcieku trafia do kanalizacji wężem. Właściwa woda demineralizowana zbierana
jest w zbiorniku (2.1.). Filtr RO podłącza się do sieci wodociągowej przyłączem 3/4", z redukcją na
wąż ciśnieniowy 4/6mm. Pomiędzy przyłączem a filtrem znajduje się elektrozawór m-ventil
standard z przyłączem 1/8" (zużycie energii 2,5W).
W zależnośći od pozycji czujnika poziomu w zbiorniku na wodę demineralizowaną elektrozawór
otwiera się dopuszczając wodę do filtra, lub blokuje dopływ.
2.6.
Zarówno woda demineralizowana jak i solanka powinny być stale napowietrzane. W obu
zbiornikach znajdują się dyfuzory powietrza zasilane przez pompę membranową o wydajności min.
1600l/h tłoczenia na głębokość 1 m; zużycie energii nie powinno przekraczać 25W.
3. Pomieszczenie ekspozycyjne – zbiorniki dotykowe (touchpool)
3.1.
Zbiorniki dotykowe (touchpool) w ilości 3 sztuk. Ustawione na stelażach aluminiowych o wysokości
80 cm. Głębokość każdego 30 cm., długość 2 metry i szerokość 80 cm. Zbiorniki mają ścięte
narożniki, więc faktycznie mają kształt ośmiokątu. Umieszczone na środku pomieszczenia
umożliwiają obchodzenie wokół zbiorników. Pod każdym zbiornikiem osobny system filtracyjny.
3.2.
Każdy touchpool, ma wkręcone w dno 2 przepusty szczelne: zasilanie rura PCV 25mm i odpływ do
filtra rura PCV 40mm. Odpływ zabezpieczony sitkiem spływu. W przestrzeni pod akwarium znajduje
się zbiornik filtra (sump), do którego spływa woda. Tu następuje filtracja mechaniczna i biologiczna,
oraz sterylizacja UV-C (18W). Pompa obiegowa o wydajności minimum 3500l/h tłoczy wodę do
akwarium,
zasilając przez by-pass sterylizator UV-C. Kontroler temperatury z programatorem
(dokładność odczytu do 0,1oC, dokładność nastawu 1 st. C).
3.3.
Nad touchpoolem zawieszona jest lampa jarzeniowa T5 o mocy 4x80W. W tym celu nad każdym
zbiornikiem musi być zamontowane gniazdo elektryczne sterowane włącznikiem czasowym.
3.4.
Zbiorniki
3.5.
Zbiornik filtra (sump) sklejony z szyby optifloat 10 mm, silikonem akwarystycznym. Zbiornik ma
wymiary 100x50x40cm (ostatni wymiar jest wysokością). Wewnątrz filtra znajdują się
wklejone
przegrody, które wymuszają ruch wody przez media
filtracyjne (węgiel aktywowany 5 l,
zeolit 5 l, filtr wyłapujący drobne cząsteczki 30ppi).
3.6.
Ruch wody w touchpoolu określają dysze pompy obiegowej, które ustawione są w taki sposób, aby
wymusić ruch linearny w zbiorniku, od dyszy do odpływu.
3.7.
Do stelaża przymocowana jest maskownica, która posiada otwór serwisowy. Przez ten otwór
serwisant może obsługiwać filtr.
3.8.
Pod każdym stelażem znajduje się odpływ do kanalizacji.
3.9.
Pod każdym stelażem znajduje się doprowadzenie wody demineralizowanej i solanki z
pomieszczenia filtracji. Umożliwi to automatyczne uzupełnianie odparowanej wody za pomocą
czujnika poziomu wody w filtrze oraz elektrozaworu 1/8". Doprowadzenie przyłączem 3/4", z
redukcją na wąż ciśnieniowy 4/6mm. Instalacja wodna nie może być wykonana z miedzi, która jest
toksyczna dla ryb i bezkręgowców.
dotykowe
sklejone
z
szyby
optifloat
10
mm,
silikonem
akwarystycznym.
4. Pomieszczenie ekspozycyjne - akwaria
Akwaria szklane ustawione są po obu stronach pomieszczenia. Po każdej stronie będą po dwa zbiorniki o
wymiarach: 150x80x80 cm (ostatni wymiar jest wysokością). Akwaria na stelażach z aluminium wysokości 1
metra. Obudowa stelaża wykonana z materiałów wodoodpornych np. płyty OSB pokrytej PCV, lub z MDF. W
obudowie muszą znajdować się drzwiczki do serwisowania: dostęp do filtra pod akwarium.
4.1.
Zbiorniki sklejone z szyby optifloat 15mm silikonem akwarystycznym. Na górnej krawędzi, wokół
akwarium wklejone listwy wzmocnieniowe z szyby 15mm, o szerokości 8 cm.
4.2.
Każdy zbiornik ma wklejony wewnętrzny komin przelewowy o wymiarach 30x15x73cm.
Komin wyposażony jest w grzebień przelewowy. Wewnątrz komina wkręcone w dno 3 przepusty
szczelne: 1 - zasilanie rura PCV 25mm, 1 odpływ do filtra rura PCV 40mm, 1 odpływ rewizyjny do
filtra rura PCV 40mm. Odpływ zabezpieczony sitkiem spływu.
4.3.
W przestrzeni pod akwarium, na rurach doprowadzających do filtra zawory kulowe.
Zbiornik filtra (sump), do którego spływa woda. Tu następuje filtracja mechaniczna i biologiczna, oraz
sterylizacja UV-C (36W). Pompa obiegowa o wydajności minimum 3500l/h tłoczy wodę do akwarium,
zasilającą przez by-pass sterylizator UV-C. Kontroler temperatury z programatorem (dokładność
odczytu do 0,1 st. C, dokładność nastawu 1 st. C).
4.4.
Chłodziarka do wody z tytanowym wymiennikiem ciepła i elektronicznym programatorem,
kontrolerem temperatury z dokładnością do 1oC (opcjonalnie, jeżeli pomieszczenie nie spełnia
warunków z podpunktu 1.1)
4.5.
Nad akwarium zawieszona jest lampa jarzeniowa T5 o mocy 4x54W. W tym celu nad każdym
zbiornikiem musi być zamontowane gniazdo elektryczne sterowane włącznikiem czasowym.
4.6.
Zbiornik filtra (sump) sklejony z szyby optifloat 10 mm, silikonem akwarystycznym. Zbiornik ma
wymiary
100x50x40cm
(ostatni
wymiar
jest
wysokością).
Wewnątrz filtra znajdują się wklejone przegrody, które wymuszają ruch wody przez media filtracyjne
(węgiel aktywowany 5 l, zeolit 5 l, filtr wyłapujący drobne cząsteczki 30ppi).
4.7.
Ruch wody w akwarium wymusza dysza pompy obiegowej.
4.8.
Pod każdym stelażem znajduje się odpływ do kanalizacji.
4.9.
Pod każdym stelażem znajduje się doprowadzenie wody demineralizowanej i solanki z
pomieszczenia filtracji. Umożliwi to automatyczne uzupełnianie odparowanej wody za pomocą
czujnika poziomu wody w filtrze oraz elektrozaworu 1/8". Doprowadzenie przyłączem 3/4", z
redukcją na wąż ciśnieniowy 4/6mm. Instalacja wodna nie może być wykonana z miedzi,
która jest toksyczna dla ryb i bezkręgowców.
III. PROPOZYCJA OBSADY POSZCZEGÓLNYCH ZBIORNIKÓW EKSPOZYCYJNYCH
1. Zbiorniki dotykowe” ( 3 szt.):
1.1 Stronia Platichthys flesus, Turbot Scophthalmus maximus
1.2. babka bycza Neogobius melanostomus
1.3. kraby wełnistoszczypce Eriocheir sinensis
2. Zbiorniki akwariowe (4 szt.):
2.1. Okoń Perca fluviatilis, sandacz Sander lucioperca;
2.2. płoć Rutilus rutilus, leszcz Abramis brama
2.3. dorsz Gadus morhua
2.4. węgorz Anguilla anguillai
IV. SCHEMATY INSTALACYJNE ZBIORNIKÓW
T1. Schemat- zbiornik kwarantannowy
T2. Schemat- urządzenie przygotowania wody
T3. Schemat- zbiornik ekspozycyjny
T4. Schemat- zbiornik dotykowy
Projekt przygotował:
mgr biologii Adam Jędrzejczak
Aqua Medic Poland
Helikopterowa 9-11, 62-006 Bogucin
61 81 50 851

opis architektoniczny

Transkrypt

Podobne dokumenty

Opis techniczny

Hasło pomieszczenie-gospodarcze

Willa Kalabria Typ II (działka 12)

Biografia Tomasza Rudkiewicza - Instytut Wzornictwa Przemysłowego

Co zabrać na rejs?

Gustowny dom w Jeżowie Sudeckim

Klub Żeglarski

(Wykaz pomieszczeń Laboratorium Międzyuczelnianego)

Aleksander Kruk Dziecko (uczeń klasy II) świadome zagrożeń, które
