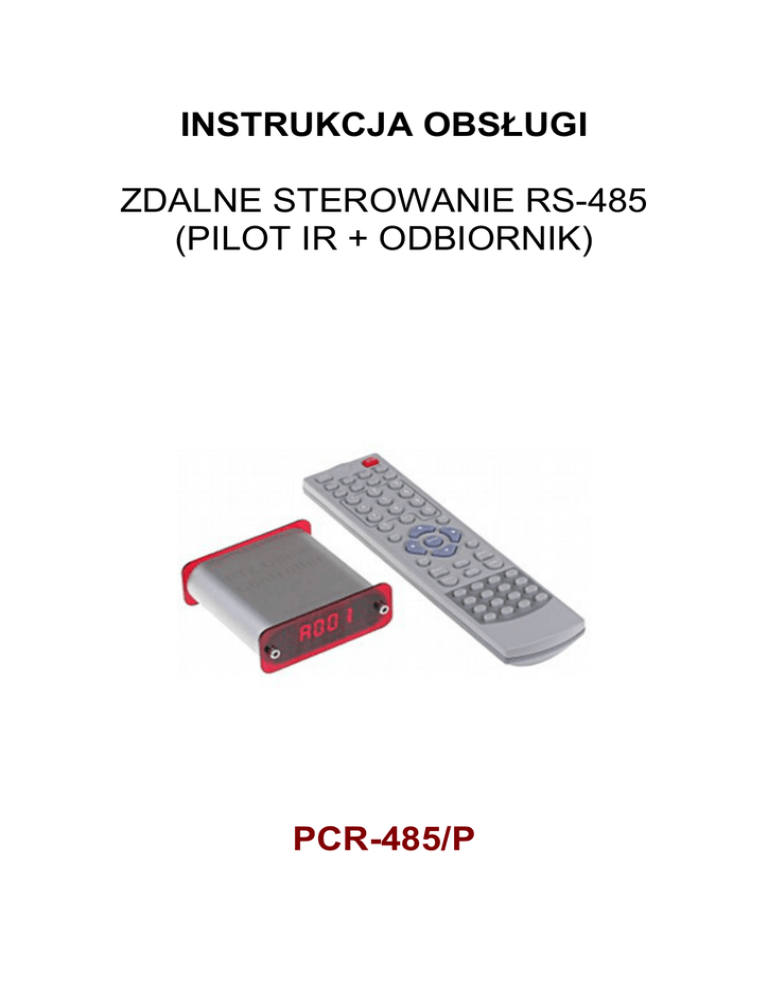

INSTRUKCJA OBSŁUGI
ZDALNE STEROWANIE RS-485
(PILOT IR + ODBIORNIK)
PCR-485/P
1. Instalacja
a) Podłączyć kabel sterowania PTZ kamery lub obrotnicy do portu RS-485 urządzenia.
b) Podłączyć do urządzenia zasilanie DC 12V (brak zasilacza w zestawie).
Po załączeniu zasilania, urządzenie wyświetla A001 lub P001.
A001 – oznacza adres urządzenia o numerze 001,
P001 – oznacza numer 1 presetu.
Urządzenie obsługuje protokół PELCO-D z szybkością 2400 b/s.
2. Ustawianie adresu kamery / obrotnicy
a) Przyciskiem CAM przełączyć urządzenie w tryb ustawiania adresu urządzenia.
b) Za pomocą przycisków numerycznych wpisać adres. W przypadku adresu
większego od 9, należy przed wpisaniem numeru wcisnąć przycisk -/-- .
c) Jeśli wpisywany jest numer dwucyfrowy, operację należy potwierdzić przyciskiem
ENTER lub poprzedzić cyfrą 0.
3. Obsługa presetów
Wywołanie presetu:
a) Przyciskiem SHOT przełączyć urządzenie w tryb presetów.
b) Za pomocą przycisków numerycznych wpisać numer presetu. W przypadku numeru
większego od 9, należy przed wpisaniem numeru wcisnąć przycisk -/-- .
c) Jeśli wpisywany jest numeru dwucyfrowy, operację należy potwierdzić przyciskiem
ENTER lub poprzedzić cyfrą 0.
Wprowadzanie presetu:
a) Za pomocą przycisków sterujących: góra, dół, lewo, prawo, ZOOM, FOCUS, IRIS
ustawić kamerę lub obrotnicę.
b) Przytrzymać wciśnięty przycisk PRSET przez 3 sekundy, aż na wyświetlaczu pojawi
się napis SET- .
c) Za pomocą przycisków numerycznych wpisać numer presetu. W przypadku numeru
większego od 9, należy przed wpisaniem numeru wcisnąć przycisk -/-- .
d) Jeśli wpisywany jest numeru dwucyfrowy, operację należy potwierdzić przyciskiem
ENTER lub poprzedzić cyfrą 0.
Usuwanie presetu:
a) Przytrzymać wciśnięty przycisk DELETE przez 3 sekundy, aż na wyświetlaczu
pojawi się napis CLR- .
b) Za pomocą przycisków numerycznych wpisać numer usuwanego presetu. W
przypadku numeru większego od 9, należy przed wpisaniem numeru wcisnąć
przycisk -/-- .
c) Jeśli wpisywany jest numeru dwucyfrowy, operację należy potwierdzić przyciskiem
ENTER lub poprzedzić cyfrą 0.
4. Funkcje przycisków na pilocie
P1 ÷ P8
Skróty presetów o nr: 1÷ 8
S1 ÷ S4
Prędkość ruchu obrotnicy S1=8, S2=40, S3=51, S4=63
-,-ESC
Wprowadzanie numeru dwu lub trzycyfrowego
W każdym trybie pracy powoduje przejście do trybu adresowego
HOME
A
B
Klawisze skrótów do presetów
SPEED
Prędkość ruchu obrotnicy
FOCUS+
FOCUS-
Ustawienia ostrości obrazu
IRIS: OPEN Otwieranie / zamykanie przesłony
CLOSE
ZOOM+
ZOOMDISP
Bliżej / dalej
Wyświetlanie wersji oprogramowania
PRESET
Zapisywanie presetu
DELETE
Usuwanie presetu
CAM
Przełączanie w tryb adresowy
SHOT
Przełączanie w tryb presetów
AUTO
Tryb automatycznego przeglądania
PATTERN
RUN
F1 ÷ F4
Start / stop wyznaczania trasy kamery
Uruchomienie wyznaczonej trasy
Przyciski nieaktywne
UWAGA:
Funkcje: HOME, A, B, AUTO, PATTERN, RUN mogą być nieobsługiwane przez
niektóre kamery lub obrotnice.
