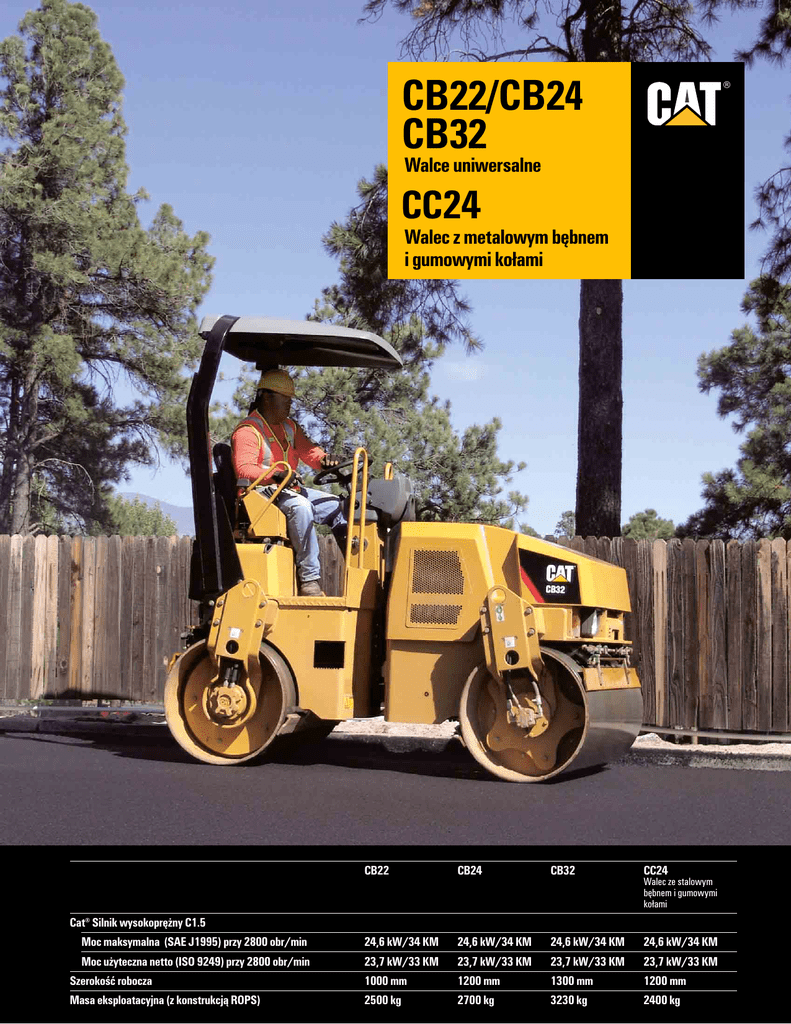

CC24 CB22/CB24 CB32

CB22/CB24
CB32
®
Walce uniwersalne
CC24
Walec z metalowym bębnem
i gumowymi kołami
CB22
CB24
CB32
CC24
Walec ze stalowym
bębnem i gumowymi
kołami
Cat® Silnik wysokoprężny C1.5
Moc maksymalna (SAE J1995) przy 2800 obr/min
Moc użyteczna netto (ISO 9249) przy 2800 obr/min
Szerokość robocza
Masa eksploatacyjna (z konstrukcją ROPS)
24,6 kW/34 KM
23,7 kW/33 KM
1000 mm
2500 kg
24,6 kW/34 KM
23,7 kW/33 KM
1200 mm
2700 kg
24,6 kW/34 KM
23,7 kW/33 KM
1300 mm
3230 kg
24,6 kW/34 KM
23,7 kW/33 KM
1200 mm
2400 kg
Silnik Caterpillar® C1.5
Silnik C1.5 charakteryzuje się wysoką sprawnością i spełnia wymagania emisji spalin
EU Stopień IIIa.
Moc. Chłodzony cieczą silnik Caterpillar C1.5 o mocy
24.6 kW (34 KM) dający doskonałe osiągi i niezawodność
na pochyłościach w każdych warunkach.
Duży pakiet chłodnic. Duży pakiet chłodnic z połączonymi
chłodnicami wody i oleju utrzymuje niską temperaturę
silnika, aby zwiększyć efektywność wykorzystania paliwa
i zmniejszenia emisji.
Zmniejszony poziom hałasu. Poziom hałasu został obniżony
przy obu prędkościach pracy. Pośrednie położenia
przepustnicy umożliwiają cichszą pracę dla optymalnego
komfortu operatora.
Opcje kontroli trakcji. Układ przeciwpoślizgowy przenosi
moment obrotowy pomiędzy przednim i tylnym bębnem
(w modelach CB22, CB24, CB32) lub pomiędzy dwoma
zestawami tylnych opon (w modelu CC24) w przypadku
wystąpienia poślizgu.
Układ wibracyjny
Układ wibracyjny z dwoma amplitudami zapewnia optymalny stosunek częstotliwości do amplitudy,
aby podołać różnym warunkom pracy.
Układ wibracyjny o dwóch częstotliwościach. Standardowy
układ z podwójną wibracją 63 Hz i 55 Hz zapewnia
zwiększenie uniwersalności zastosowania.
Wybór wibracji. Przełącznik wyboru wibracji zapewnia
możliwość wibracji walca przedniego lub obu
równocześnie. Wybór załączania wibracji tylnego
bębna to opcja.
1
Automatyczna kontrola wibracji. Sytem wibracji posiada
automatyczny układ startu, który samoczynnie uruchamia
się, gdy tylko dźwignia jazdy przesunięta jest z pozycji
neutralnej.
2
Opóźnienie wibracji tylnego walca. Funkcja opóźnienia
wibracji tylnego walca steruje rozpoczęciem ruchu tylnego
walca w celu wspomagania zarządzaniem mocą na
pochyłościach.
1 Stałe przeciwwagi
2 Samo - smarujące się łożyska
3 Wybór podwójnej częstotliwości
2
3
Przeciwwagi. Przetestowane rozwiązanie przeciwwag w
zamkniętych obudowach zapewnia czystość układu co
przedłuża trwałość łożysk.
Stanowisko operatora
Wygodne, komfortowe środowisko pracy z trój - pozycyjnym fotelem i systemem jazdy oferującym
doskonałą kontrolę w ciasnym obszarze zapewnia całodniową produktywność.
Stanowisko operatora. Stanowisko pracy operatora zawiera w
pełni wyposażoną konsolę z regulowanym, przesuwanym i
amortyzowanym fotelem. Podłokietniki i wspornik nadgarstka
zwiększają komfort całodniowej wydajnej pracy. Koło kierownicy
wyposażono w gałkę, co ułatwia manewrowanie.
Tablica przyrządów. Łatwy do zrozumienia panel instrumetrów
zawiera wskaźnik paliwa, licznik godzin i kontrolki pracy maszyny.
Przekręcenie kluczyka powoduje automatyczne podgrzanie silnika
w trakcie zimnego rozruchu.
Łatwe operowanie. Dwustopniowa krzywa regulacji dźwigni napędu
hydraulicznego zapewnia gładką i precyzyjną kontrolę przy
wysokich i niskich prędkościach jazdy. Prędkość jazdy maszyny
zwiększana jest stopniowo w pierwszym skoku dźwigni w celu
optymalnej kontroli na niewielkich powierzchniach. Druga połowa
skoku dźwigni umożliwia szybkie osiągnięcie maksymalnej
prędkości jazdy.
Krzywa regulująca charakterystykę
dźwigni sterującej hydraulicznym
napędem jazdy
A
Rozkładana ROPS (opcja). Rozkładana ROPS składa się do przodu
lub do tyłu bez potrzeby stosowania specjalnych narzędzi.
A Maksymalna prędkość
B Mała prędkość
B
C Połowa skoku
C
D
Nieograniczona widoczność. Opadający kształt osłony silnika, niski
profil tyłu i przesuwane stanowisko pracy daje nieograniczoną
widoczność na krawędzie bębna lub punkty styku kół.
D Pełen skok
Układ natrysku wody
Działa niezawodnie, dzięki odporności na korozję i zastosowaniu elementów o wydłużonej trwałości
przy zwiększonej objętości wody czas pracy wydłuża się.
Zbiornik wody. Duży zbiornik o pojemności 150 litrów, jest
umieszczony w ramie maszyny, zapewnia dłuższą pracę.
Dodatkowy zbiornik o pojemności 90 litrów, daje w sumie
240 litrów wody. Nowo zaprojektowane zawory spustowe
umożliwiają szybkie spuszczenie płynów.
Wydłużone interwały operacyjne. Standardowy zbiornik zawiera
150 litrów wody co starcza na pracę przez 1.5 godziny
między tankowaniami. Dodatkowy zbiornik o pojemności
90 litrów przedłuża pracę o dodatkową godzinę, jeżeli
zastosuje się natrysk w trybie przerywanym czas wydłuża
się dwukrotnie.
Pompa wody i filtry. Pompa wodna i filtry o wydłużonej
trwałości zostały umieszczone w sposób zapewniający łatwy
i wygodny dostęp przy optymalnym natrysku i przepływie.
Potrójna filtracja wody zwiększa dostępność maszyny,
co przekłada się na efektywność.
1
1 Układ zatrzymywania kropli.
Dysze natryskowe i filtry. Chowane, samo regulujące się
skrobaki z utwardzanych komponentów zapewniają
wytrzymałość. Możliwość chowania skrobaków, gdy maszyna
przemieszcza się przedłuża ich trwałość obniżając koszty
posiadania i eksploatacji.
3
Użyteczność maszyn
Walce uniwersalne CB22, CB24, CB32 i CC24 oferują swą użyteczność w szerokiej gamie zastosowań.
CB22. CB22 został wyposażony w bęben o szerokości
1.00 metra co zapewnia doskonały balans między masą
i mocą przy dobrych osiągach w ciężkich aplikacjach.
CB24. Rozmiary CB24 dają doskonałą zwrotność przy
pracy w ciasnym obszarze, podczas gdy szerokość bębna
i duży nacisk liniowy jest niezbędny do pracy na dużych
obszarach. Model ten jest dotępny w wersji XT (masa
dodatkowa), którego zaletą jest zwiększony nacisk
liniowy (13.45 kg/cm) w porównaniu do standardowego
CB24.
CB32. 1.30 metrowy bęben stworzył z tej maszyny
doskonałe narzędzie zarówno do rozkładania cienkich
dywaników asfaltowych jak i pracy na dużych obszarach.
Szerszy bęben równo rozprowadza masę na całej
szerokości dla lepszych rezultatów zagęszczania na
miękkich masach.
CC24. Model CC24 jest wyposażony w stalowy
przedni walec i tylne opony pneumatyczne. Opony
pneumatyczne zapewniają zagęszczanie nawet na
nierównych powierzchniach. Cztery gumowe koła
wytwarzają na podłoże duży nacisk, który penetruje
głęboko warstwę zagęszczaną.
Profil zastosowania
Poniższe zestawienie jest przewodnikiem do wyboru walcy uniwersalnych, tak aby jak najlepiej
dopasować się do Twych codziennych potrzeb.
Materiał
Głębokość warstwy
mm
Zastosowanie
Chodniki, drogi dojazdowe, drogi
łączące
Asfalt
CB22
CB24
25-50
50-100
25-50
Parkingi, ulice miejskie
50-100
25-50
Drogi, autostrady
50-100
Piasek
Dobry
4
Usługi kształtowania terenu
<100
Małe obszary
<100
Średnie obszary
<100
Lepsze
Najlepsze
CC24
CB32
Obsługa serwisowa
Maszyny te charakteryzują się niezawodnością i łatwością obsługi, jakiej oczekujesz od produktów
Caterpillar. Przetestowane zapewniają większą gotowość do pracy.
Łatwy dostęp. Podnoszona pionowo osłona silnika zapewnia
łatwy dostęp do filtra oleju silnika, filtra hydrauliki, bloku
wibracji, chłodnicy i pomp jazdy co sprawia że obsługa jest
szybsza niż kiedykolwiek.
Układ natrysku wody. Filtry układu natrysku wody można łatwo
zdjąć bez używania specjalnych narzędzi.
Oleje o przedłużonej trwałości. Oleje o wydłużonej trwałości
zwiększają okresy międzyobsługowe układu wibracji,
hydrauliki i silnika. Okres wymiany oleju silnikowego został
wydłużony do 500 godzin. Smarowanie łożysk przeciwwag
w kąpieli olejowej zmniejsza konieczność rutynowych obsług
tego podzespołu co 3 lata / 3000 godzin. Zdalnie montowane
zawory spustowe oleju hydraulicznego i silnikowego
umożliwiają łatwe gromadzenie płynów.
Porty testowe układu hydraulicznego. Porty z szybkozłączkami
do pomiaru ciśnienia układu hydraulicznego upraszczają
diagnostykę systemu.
Układ elektryczny. Przewody elektryczne są oznaczone kolorem
i numerem dla łatwego rozpoznania i usunięcia usterek.
Nylonowe oploty i złączki przystosowane do różnych
warunków atmosferycznych zapewniają szczelność systemu
elektrycznego.
Silnik
Czterosuwowy, cztero-cylindrowy silnik
wysokoprężny Caterpillar C1.5, spełnia
normy emisji EU dyrektywa 97/68/EC
poziom IIIa.
Moc maksymalna
SAE J1995
Moc użyteczna
ISO 9249
80/1269/EEC
Średnica cylindra
Skok
Pojemność skokowa
2800 obr/min
24,6 kW/34 KM
2800 obr/min
23,7 kW/33 KM
23,7 kW/33 KM
84 mm
90 mm
1,5 Litra
Moce silników podano w jednostkach
metrycznych na obudowie
Wartość mocy znamionowej została
przetestowana w warunkach
odniesienia dla określonego standardu.
Podana moc użyteczna jest mocą
zmierzoną na kole zamachowym silnika
wyposażonego w wentylator, filtr
powietrza, tłumik i alternator.
Skrzynia biegów
Układ kierowniczy
CB22, CB24 i CB32 – pompa tłoczkowa o
zmiennym wydatku wytwarza przepływ
pod ciśnieniem do silników hydraulicznych
o stałej pojemności, które napędzają
przedni i tylny bęben.
Zasilany priorytetowo, hydraulicznie
wspomagany układ kierowniczy zapewnia
płynne i pewne sterowanie.
CC24 – pompa tłoczkowa o zmiennym
wydatku wytwarza przepływ pod ciśnieniem
do silnika hydraulicznego o stałej
pojemności, który napędza przedni bęben.
Pompa ta zasila wydatkiem również dwa
silniki napędzające tylne koła.
Prędkość
Do przodu i do tyłu
0-10,5 km/h
Minimalny promień skrętu
CB22
Po wewnętrznej
krawędzi bębna
Po zewnętrznej
krawędzi bębna
CB24/CC24
Po wewnętrznej
krawędzi bębna
Po zewnętrznej
krawędzi bębna
CB32
Po wewnętrznej
krawędzi bębna
Po zewnętrznej
krawędzi bębna
Kąt skrętu
CB22, CB24, CB32 i CC24 dane techniczne
2640 mm
3640 mm
2540 mm
3740 mm
2490 mm
3790 mm
32°
5
Przyrządy
Konsola sterowania zawiera: koło
kierownicy z gałką, włącznik natrysku
wody, włącznik wyboru wibracji,
sygnał dźwiękowy, włącznik świateł
ostrzegawczych, włącznik świateł
roboczych i ostrzegania, stacyjkę
z podgrzewaniem silnika i hamulec
parkingowy.
Panel kontrolek zawiera wskaźnik
poziomu paliwa, licznik motogodzin
oraz kontrolki: świateł drogowych,
hamulca postojowego, temperatury
oleju hydraulicznego, temperatury
płynu chłodzącego silnik, alternatora,
ciśnienia oleju silnikowego, włączonej
Układ natrysku wody
Belki natryskowe są wykonane ze stali
nierdzewnej odpornej na korozję.
Zbiornik wody zrobiony jest z
polietylenu.
Pompa wody pozwala na natrysk ciągły
lub przerywany. Natrysk przerywany
zwiększa o 50% czas natrysku w
stosunku do natrysku ciągłego.
Na potrójną filtrację składa się filtr we
wlewie wody do zbiornika, filtr w
układzie pompy wodnej i filtry w każdej
dyszy natryskowej. Dysze natryskowe
są łatwo demontowalne dla ich
wyczyszczenia bez użycia narzędzi.
Rama
Wyprodukowana z ciężkich,
walcowanych płyt stalowych. Te dwie
ramy są połączone za pomocą pary
sworzni wspartych na wzmacnianych
łożyskach rolkowych. Sworznie pionowe
umożliwiają ± 35° wychylenie przy
skręcie, a przegub ramy zapewnia ±10°
oscylację dla płynnej jazdy i jednakowego
obciążenia bębnów.
6
Układ hamulcowy
wibracji, podgrzewania wstępnego
silnika, kierunkowskazów.
Układ wibracji jest uruchamiany
przełącznikiem na górze dźwigni
sterowania napędem.
Kiedy układ wibracji jest włączony
kontrolka zapali się.
Prędkość obrotowa silnika jest
regulowana przez dźwignię dla
uzyskania wolnych, średnich lub
wysokich obrotów.
Konsola kontrolna, maska silnika i
schowek na literaturę są wyposażone
w zamykane pokrywy.
Układ spryskiwania opon
opcja
Układ zraszania opon umożliwia
natrysk roztworu na powierzchnię opon
pomagając zabezpieczyć opony przed
przyklejaniem się do nich asfaltu.
Nad każdym kołem umieszczona jest
jedna dysza natryskowa.
Układ jest sterowany przyciskiem z
konsoli sterowania.
Układ hamulcowy spełnia normę
EN500-4. System załączy hamulec
automatycznie, gdy w układzie
hydraulicznym spadnie ciśnienie.
Serwis
Zamknięty obwód układu
hydrostatycznego napędu zapewnia
hamowanie dynamiczne podczas pracy
maszyny.
Hamulec pomocniczy i postojowy
Załączane sprężyną / hydraulicznie
zwalniane hamulce na przednim i tylnym
bębnie. Załączane przez przełącznik na
konsoli lub automatycznie, gdy nie ma
ciśnienia w obwodzie bądź, gdy silnik
został wyłączony.
Koła i opony
CC24 – 9.5/65 - 15, 6-cio przekładkowe w
standardzie. Każde koło wyposażone jest
w wymienny skrobak.
Skrobak pomaga oczyścić opony z
asfaltu lub ziemi. Jeśli nie są potrzebne,
skrobaki można odsunąć nad opony.
Układ elektryczny
12-to woltowy układ elektryczny składa się
z jednego akumulatora bezobsługowego
Caterpillar, oznaczonych kolorami i
numerami przewodów w oplocie
nylonowym. Układ zawiera alternator 65 A.
Przekładnie główne
CB22, CB24 i CB32 – Wolnoobrotowe
silniki hydrauliczne o wysokim momencie
bezpośrednio napędzają każdy bęben.
CC24 – Jeden wolnoobrotowy silnik
hydrauliczny o wysokim momencie
bezpośrednio napędza bęben przedni, a
dwa inne napędzają koła tylne.
CB22, CB24, CB32 i CC24 specyfikacje
Pojemności układów
i zbiorników
Litry
Zbiornik paliwa
Olej silnikowy z filtrem
Zbiornik oleju hydraulicznego
Układ natrysku wody
Dodatkowy zbiornik paliwa
Układ spryskiwania opon
56
6
36.6
150
90
90
Charakterystyki zagęszczania
Wymiary
Podane wymiary są orientacyjne.
Wybór wibracji
CB22/CB24
Przedni lub obydwa*
CB32
Przedni lub obydwa*
CC24
Przedni
Napęd przeciwwagi Układ hydrauliczny
Częstotliwość
CB22/CB24/CC24
63/55 Hz
CB32
63/55 Hz
Amplituda nominalna
CB22/CB24/CC24
0,5 mm
CB32
0,5 mm
Siła odśrodkowa na każdy bęben
CB22
27,6/21 kN
CB24/CC24/CB32
31,3/23,9 kN
Statyczny nacisk liniowy
CB22
12,5 kg/cm
CB24**
11,25 kg/cm
CB32
12,5 kg/cm
CC24
10 kg/cm
* Wibracja tyłu jest dostępna w opcji
** Statyczny nacisk liniowy w CB24 XT to 13.45 kg/cm
Wyposażenie dodatkowe
Konstrukcja zabezpieczająca przed
skutkami wywrotki (ROPS)
Składana konstrukcja ROPS
Zadaszenie
Kontrola trakcji
Zestaw świateł drogowych i roboczych
Osłona świateł
Światło ostrzegawcze
Wyłącznik akumulatora
Obrotomierz
Amortyzowany fotel z przełącznikiem
Maty nawadniające
Tłumik z iskrochronem
Nieobrabiane krawędzie bębnów
System zraszania opon (tylko CC24)
Homologacja drogowa we Włoszech
F
E
H
G
C
B
A
J
K
A Długość
B Rozstaw osi
C Średnica bębna
Grubość blachy bębna
Średnica opony (CC24)
E Wysokość do koła kierownicy
F Wysokość z konstrukcją ROPS
Wysokość z konstrukcją ROPS zwiniętą
G Prześwit pod pojazdem
H Prześwit nad krawężnikiem
J Szerokość robocza
K Szerokość maszyny
CB22
CB24/32
CC24
mm
mm
mm
2500
1800
700
13,5
–
1800
2680
1800
262
520
1000
1098
2500
1800
700/717
13,5/22
–
1800
2680/2688
1800
262
520
1200/1300
1298/1398
2513
1827
700
13,5
671
1800
2673
1800
262
520
1200
1298
Ciężary
Ciężar roboczy podano dla maszyny z materiałami smarującymi, operatorem o masie
80 kg, pełnym zbiornikiem paliwa, pełnym układem hydraulicznym i w połowie
napełnionymi zbiornikami wody (wszystkie ciężary są przybliżone).
CB22
CB24/32
CC24
kg
kg
kg
2500
1210
1290
–
–
2700/3230
1280/1570
1420/1660
–
–
2400
1340
–
1050
262
CB22, CB24, CB32 i CC24 specyfikacje
7
Masa eksploatacyjna z konstrukcją ROPS
na bębnie przednim
na bębnie tylnym
obciążenie na tylne koła
obciążenie na jedno tylne koło
Walce uniweralne CB22, CB24, CC32 i CB32
Walec z metalowym bębnem i gumowymi kołami CC24
Bardziej szczegółowe informacje o produktach firmy Cat, usługach dealera oraz rozwiązaniach branżowych można znaleźć na stronie internetowej pod adresem:
www.cat.com
Materiały i z mogą ulec zmianie bez powiadomienia. Maszyny przedstawione na zdjęciach mogą zawierać dodatkowe wyposażenie. W sprawie dostępnych
opcji należy kontaktować się z autoryzowanym przedstawicielem firmy Caterpillar.
© 2007 Caterpillar – Wszelkie prawa zastrzeżone
HPoHG3678 (01/2009) hr
CAT, CATERPILLAR, odpowiadające im znaki, "Caterpillar Yellow" ("Żółty kolor Caterpillar") oraz element graficzny POWER EDGE jak również tożsamość
korporacyjna tutaj użyte są zarejestrowanymi znakami towarowymi firmy Caterpillar i nie mogą być wykorzystywane bez wcześniejszej zgody.
®
