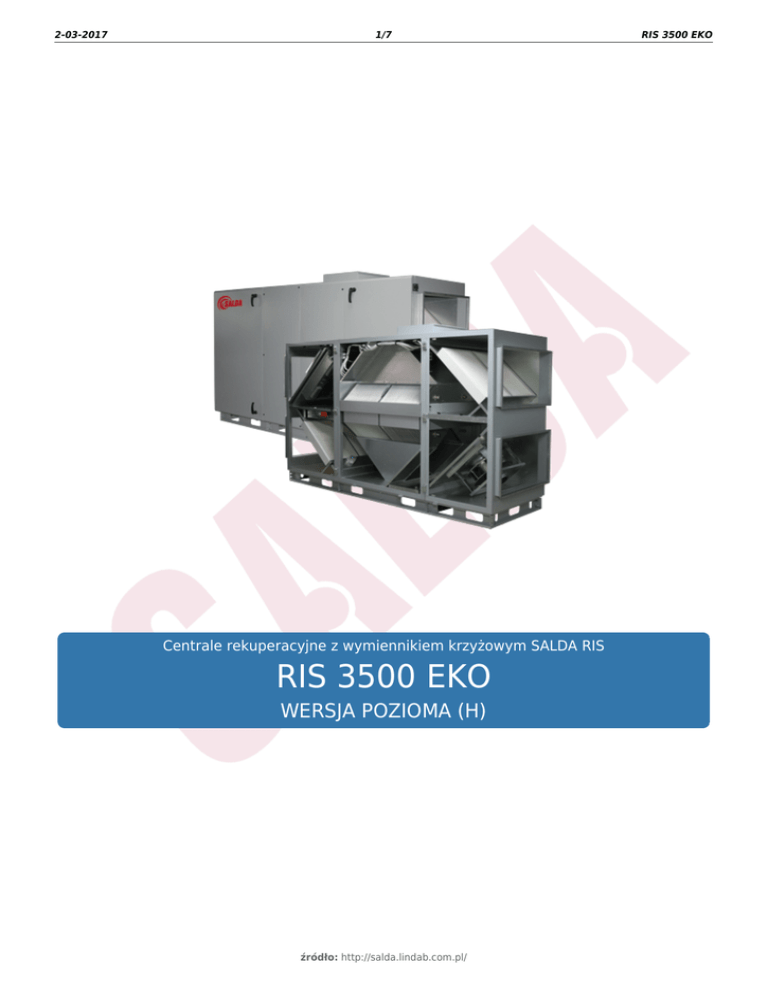

Centrale rekuperacyjne z wymiennikiem krzyżowym SALDA RIS
RIS 3500 EKO
WERSJA POZIOMA (H)
źródło: http://salda.lindab.com.pl/
RIS 3500 EKO
2-03-2017
2/7
RIS 3500 EKO
Opis
Centrale wentylacyjne RIS EKO wyposażone są w wysokowydajny przeciwprądowy wymiennik ciepła.
Jednostki służą do wentylacji domów oraz innych ogrzewanych pomieszczeń.
Ten model produktu może być sterowany za pomocą sterowników Ptouch, Stouch i Flex.
• Ciche i wydajne wentylatory EC.
• Sprawność wymiennika ciepła: do 90%.
• Zintegrowana nagrzewnica elektryczna lub opcjonalnie wodna.
• Sterowanie przepływem powietrza.
• Sterowanie temperaturą powietrza doprowadzanego.
• BY-PASS z siłownikiem.
• Ochrona przeciwzamarzaniowa wymiennika ciepła.
• Niski poziom hałasu.
• Izolacja akustyczna ścian: 50 mm.
• Szybki i łatwy montaż.
• Całkowicie zintegrowany system sterowania typu plug&play.
• Zintegrowany presostat mierzący poziom zanieczyszczenia filtra.
• Sterowanie nagrzewnicą elektryczną: 0-10V.
• Opcjonalny przetwornik CO2, ciśnienia lub wilgotności.
• Krocieć i okap (zamawiany oddzielnie).
• Centrala dostarczana jest w dwóch sekcjach.
źródło: http://salda.lindab.com.pl/
2-03-2017
3/7
RIS 3500 EKO
Dane techniczne
Wersja z nagrzewnicą elektryczną
RIS 3500 HE EKO 3.0
Wydajność/spręż
Nagrzewnica elektryczna
[m³/h]/[Pa]
- faza, napięcie
- moc
Wentylatory EC
- wywiew
- nawiew
- faza, napięcie
[50Hz/V]
[kW]
[50Hz/V]
~3, 400
6,0
~1, 230
- moc/prąd
[kW/A]
1,173/5,43
- prędkość wentylatora
[min-1]
2390
- moc/prąd
[kW/A]
1,160/5,40
- prędkość wentylatora
[min-1]
2390
Sprawność cieplna
Maks. zużycie energii
3700/200
90%
[kW/A]
Płyta sterująca
8,34/19,59
PRV V2.2
Klasa filtra wywiewnego
M5
Klasa filtra nawiewnego
F7
Izolacja cieplna
[mm]
Kolor (RAL)
Waga netto
[kg]
Zgodność z ERP
627,0
2013; 2015
w pomieszczeniu
lub na zewnątrz
Eksploatacja
Zakres temperatury pracy
50
7040
[°C]
Stopień ochrony obudowy
-5 ... +40
IP-34
źródło: http://salda.lindab.com.pl/
2-03-2017
4/7
RIS 3500 EKO
Wersja z nagrzewnicą wodną
RIS 3500 HW EKO 3.0
Wydajność/spręż
[m³/h]/[Pa]
Nagrzewnica wodna (opcja)
Wentylatory EC
- wywiew
- nawiew
3700/200
SVS/Comfort Box 800×500
- faza, napięcie
[50Hz/V]
~1, 230
- moc/prąd
[kW/A]
1,173/5,43
- prędkość wentylatora
[min ]
2390
- moc/prąd
[kW/A]
1,160/5,40
- prędkość wentylatora
[min-1]
2390
-1
Sprawność cieplna
Maks. zużycie energii
90%
[kW/A]
Płyta sterująca
2,34/10,95
PRV V2.2
Klasa filtra wywiewnego
M5
Klasa filtra nawiewnego
F7
Izolacja cieplna
[mm]
Kolor (RAL)
Waga netto
7040
[kg]
Zgodność z ERP
627,0
2013; 2015
w pomieszczeniu
lub na zewnątrz
Eksploatacja
Zakres temperatury pracy
50
[°C]
Stopień ochrony obudowy
-5 ... +40
IP-34
źródło: http://salda.lindab.com.pl/
2-03-2017
5/7
RIS 3500 EKO
Charakterystyka akustyczna
Całkowite
Lwa dB(A)
Lwa, dB(A)
125 Hz
250 Hz
500 Hz
1 kHz
2 kHz
4 kHz
8 kHz
Wlot
86
68
82
78
80
77
70
68
Wylot
72
66
66
65
64
58
49
45
Do otoczenia
69
59
65
62
62
59
52
58
Pomiary przy 3746 m³/h, 181 Pa
Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744.
źródło: http://salda.lindab.com.pl/
2-03-2017
6/7
RIS 3500 EKO
Wymiary
L
L1
L2
L3
W
W1
G
D
H
H1
H2
H3
H4
F
F1
2756 909 1132 709 946 494 800 500 1600 413 413 129 180 65 192
Wszystkie wymiary w mm
źródło: http://salda.lindab.com.pl/
2-03-2017
7/7
Schematy funkcyjne
Wersja z nagrzewnicą elektryczną
A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz
IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
KE - nagrzewnica elektryczna
PF - filtr nawiewny
IF - filtr wyciągowy
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
M1 - siłownik przepustnicy by-pass
M2 - siłownik przepustnicy świeżego powietrza
M3 - siłownik przepustnicy powietrza wywiewanego
PS1 - przełącznik różnicowo-ciśnieniowy nawiewny
PS2 - przełącznik różnicowo-ciśnieniowy wywiewny
PS3 - zabezpieczenie FROST wymiennika
DTJ 100.1 - czujnik wilgotności i temperatury
Wersja z nagrzewnicą wodną
A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz
IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
PF - filtr nawiewny
IF - filtr wyciągowy
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
M1 - siłownik przepustnicy by-pass
M2 - siłownik przepustnicy świeżego powietrza
M3 - siłownik przepustnicy powietrza wywiewanego
PS1 - przełącznik różnicowo-ciśnieniowy nawiewny
PS2 - przełącznik różnicowo-ciśnieniowy wywiewny
PS3 - zabezpieczenie FROST wymiennika
DTJ 100.1 - czujnik wilgotności i temperatury
