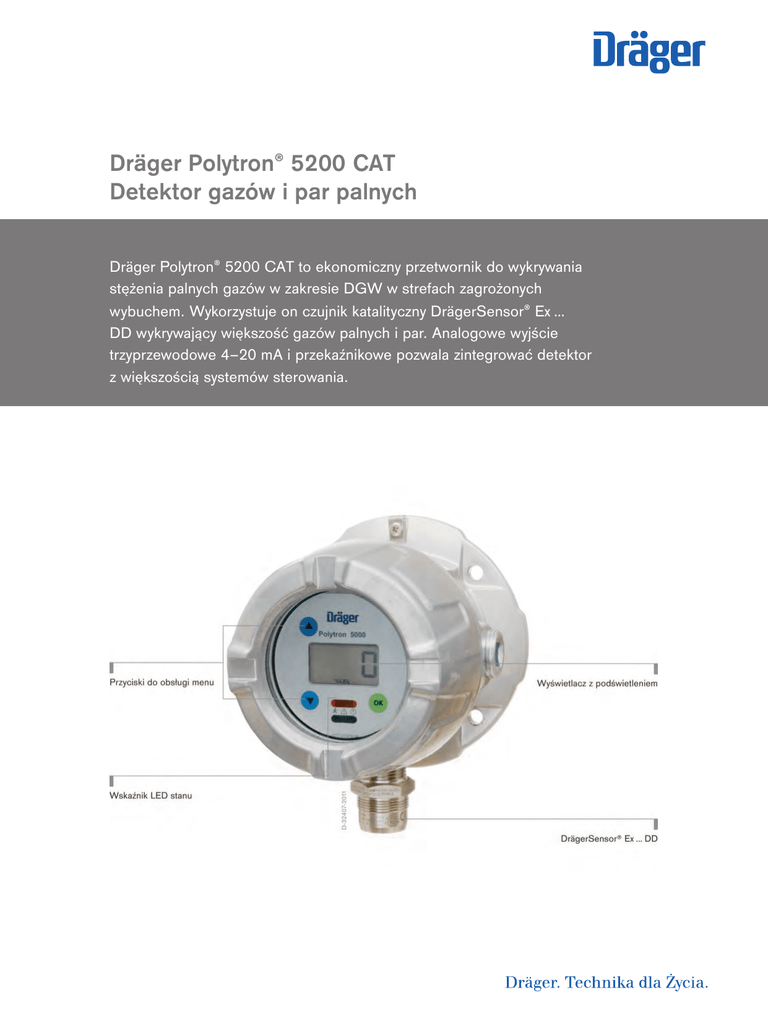

Dräger Polytron® 5200 CAT
Detektor gazów i par palnych
Dräger Polytron® 5200 CAT to ekonomiczny przetwornik do wykrywania
stężenia palnych gazów w zakresie DGW w strefach zagrożonych
wybuchem. Wykorzystuje on czujnik katalityczny DrägerSensor® Ex …
DD wykrywający większość gazów palnych i par. Analogowe wyjście
trzyprzewodowe 4–20 mA i przekaźnikowe pozwala zintegrować detektor
z większością systemów sterowania.
02 | Dräger Polytron® 5200 CAT
Zalety
Szybkość i stabilność – czujnik DrägerSensor Ex … DD
Najnowszej generacji czujnik gazu typu DD działa w oparciu o sprawdzoną technologię spalania katalitycznego.
Innowacyjne, podwójne elementy aktywne gwarantują wysoką, długoterminową stabilność zera. Po raz kolejny
Dräger zwiększył odporność urządzenia na działanie substancji trujących, dzięki czemu okres eksploatacji
urządzenia jest dłuższy, a koszty posiadania zostały znacznie obniżone. Dodatkowo poprawiona została precyzja
pomiarów. Innowacyjny wlot gazów umożliwia natychmiastowe ich wykrywanie przez czujnik.
Identyczna konstrukcja, ta sama zasada działania
Detektor Polytron 5200 należy do serii urządzeń Dräger Polytron 5000. Wszystkie przetworniki z tej serii mają
identyczną konstrukcję oraz taki sam interfejs użytkownika. Podobna zasada działania detektorów sprawia,
że potrzeby związane ze szkoleniami i konserwacją są mniejsze.
Czytelny ekran z podświetleniem pozwala na łatwy dostęp do funkcji za pomocą klucza magnetycznego.
Podczas normalnej pracy wyświetlane są dane stężenia gazu oraz jednostki pomiaru. Kolorowe diody LED
(zielona, żółta i czerwona) dostarczają dodatkowych informacji o stanie pracy i alarmach.
Trzy przekaźniki do sterowania urządzeniami zewnętrznymi
Na życzenie, Dräger Polytron 5200 wyposażyć można w trzy zintegrowane przekaźniki, umożliwiające
wykorzystanie przetwornika w charakterze niezależnego systemu detekcji gazowej z dwoma programowalnymi
alarmami stężeń oraz alarmem usterki. Dzięki temu alarmami akustycznymi, lampami sygnalizacyjnymi lub innymi
systemami można sterować lokalnie, bez dodatkowego okablowania pomiędzy przetwornikiem, a sterownikiem
centralnym.
Bezpieczna, solidna obudowa do wielu aplikacji
Detektor Polytron 5200 wyposażony jest w obudowę w wykonaniu przeciwwybuchowym (klasa I, dz. 1)
z aluminium lub stali nierdzewnej i jest przystosowany do wszelkiego rodzaju warunków środowiskowych.
Dodatkowe wyposażenie w postaci stacji dokującej wykonanej w klasie "e" pozwala na montaż w strefach
zagrożonych wybuchem bez konieczności użycia kanałów kablowych.
Dzięki zdalnemu czujnikowi, niemożliwe staje się możliwe
Opcjonalna obudowa zdalnego czujnika pozwala zainstalować go w odległości nawet 30 metrów
od przetwornika Polytron. Osłona przeciwbryzgowa czujnika z wbudowaną złączką wkrętną pozwala
na przeprowadzanie przez jedną osobę pełnej kalibracji czujnika zdalnego.
Dräger Polytron® 5200 CAT | 03
Komponenty systemu
Dräger REGARD® 3900
D-27777-2009
Dräger REGARD® 3900 to samodzielny, niezależny system sterujący
do detekcji zagrożeń toksycznych, tlenowych i wybuchowych. System
sterujący jest w pełni konfigurowalny pomiędzy 1 i 16 kanałami,
w zależności od rodzaju ilości zainstalowanych kart wejścia/wyjścia.
Dräger REGARD-1
ST-335-2004
Dräger REGARD-1 to samodzielny, niezależny jednokanałowy system
sterujący do detekcji zagrożeń toksycznych, tlenowych i wybuchowych.
System sterujący jest w pełni konfigurowalny dla pojedynczego
wejścia z transmitera 4 do 20 mA lub głowicy pomiarowej Dräger
Polytron SE Ex.
Akcesoria
Stacja dokująca
D-15035-2010
W stację dokującą wyposażone są wszystkie przetworniki z serii
Polytron® 5000 i Polytron® 8000 o zwiększonym poziomie
bezpieczeństwa, spełniające wymagania klasy „e”. Stacja ułatwia montaż
urządzenia.
04 | Dräger Polytron® 5200 CAT
Akcesoria
Osłona przeciwbryzgowa
D-85369-2013
Osłona przeciwbryzgowa chroni czujnik przed rozpryskami wody
i brudem.
Zestaw do montażu kanałowego
D-85345-2013
Zestaw do montażu kanałowego pozwala monitorować stężenie gazów
w kanałach wentylacyjnych bez konieczności instalowania w nich
przetwornika.
Dräger Polytron® 5200 CAT | 05
Dane techniczne
Dräger Polytron® 5200 CAT
Typ
Gazy
Zakresy pomiarowe
Wyświetlacz
Parametry elektryczne
Przetwornik w obudowie ognioszczelnej w wykonaniu przeciwwybuchowym („d”) lub o zwiększonym
bezpieczeństwie z dodatkowo wzmocnioną obudową („d/e”)
Gazy i pary palne
DD
LC
0 do 100% DGW
0 do 10% DGW
Podświetlany, graficzny wyświetlacz LCD; 3 diody LED stanu (zielona/żółta/czerwona)
Analogowe wyjście sygnałowe
Napięcie zasilania
Pobór mocy (maks.)
Przekaźniki (opcja)
Warunki środowiskowe
(patrz także karta danych
czujnika)
Temperatura
Obudowa
Obudowa nadajnika
Ciśnienie
Wilgotność powietrza
Obudowa czujnika
Ochrona obudowy
Wejście kabla
Przybliżone wymiary
(wys. x szer. x gł.)
Przybliżona waga
Praca normalna
4–20 mA
Usterka
< 1,2 mA
Konserwacja
10–30 V DC, 3 przewody
bez przekaźnika, obsługa
lokalna
UL
CSA
IECEx
ATEX
Oznaczenie CE
95 mA dla napięcia 24 V
z przekaźnikiem, obsługa zdalna 145 mA dla napięcia 24 V
2 przekaźniki alarmowe i 1 przekaźnik usterki, styk
jednobiegunowy, dwukierunkowy 5 A przy 230 V AC, 5 A przy
30 V DC, rezystancyjny
-40 do 80°C bez przekaźnika
-40 do 70°C z przekaźnikiem
700 do 1.300 mbar
0 do 100% wilg. wzgl., bez skraplania
Aluminium bezmiedziowe z powłoką epoksydową lub stal
nierdzewna SS316 L
Stal nierdzewna 303
NEMA 4X i 7, IP65/66/67
Otwory z gwintem NPT 3/4” lub wpust kablowy M20
bez stacji dokującej
280 x 150 x 130 mm
bez stacji dokującej, aluminium
2,2 kg
ze stacją dokującą
bez stacji dokującej,
stal SS316 L
ze stacją dokującą, aluminium
Dopuszczenia*
Stały sygnał 3,4 mA lub 4 mA
±1 mA modulacja 1 Hz;
(możliwość regulacji)
ze stacją dokującą,
stal SS316 L
280 x 180 x 190 mm
4,0 kg
3,5 kg
5,4 kg
Klasa I, dz. 1, grupy A, B, C, D;
Klasa II, dz. 1, grupy E, F, G;
Klasa I, strefa 1, grupa IIC;
Kod temperatury T6/T4
Klasa I, dz. 1, grupy A, B, C, D;
Klasa I, strefa 1, grupa IIC;
Kod temperatury T6/T4
CSA C22.2 nr 152
Ex db IIC T6/T4 Gb, -40 ≤ Ta ≤ +40/+80°C; wersja „d”
Ex db e IIC T6/T4 Gb, -40 ≤ Ta ≤ +40/+80°C; wersja „e”
Ex tb IIIC T80/130°C Db
II 2G Ex db IIC T6/T4 Gb, -40 ≤ Ta ≤ +40/+80°C; wersja „d”
II 2G Ex db e IIC T6/T4 Gb, -40 ≤ Ta ≤ +40/+80°C; wersja „e”
II 2D Ex tb IIIC T80/130°C Db
ATEX (Dyrektywa 2014/34/WE)
06 | Dräger Polytron® 5200 CAT
Dane techniczne
Dopuszczenie wydajności
(tylko do czujnika DD)
Kompatybilność elektromagnetyczna (Dyrektywa 2014/30/WE)
Urządzenia niskonapięciowe (Dyrektywa 2014/35/WE)
BVS 15 ATEX G 001 X
* Wszystkie wersje stacji dokujących mają wyłącznie dopuszczenia ATEX/IECEx.
Informacje zamówieniowe
Dräger Polytron® 5200 CAT
Dräger Polytron® 5200 CAT DD d A
83 44 150
Dräger Polytron® 5200 CAT DD e A (ze stacją dokującą)
83 44 154
Dräger
Polytron®
5200 CAT DD d A z przekaźnikiem
Dräger Polytron® 5200 CAT DD e A z przekaźnikiem
(ze stacją dokującą)
Zestaw Dräger Polytron® 5xx0 (konfiguracja niestandardowa,
np. obudowa ze stali nierdzewnej)
Akcesoria
83 44 151
83 44 155
83 44 500
Klucz magnetyczny
45 44 101
Zestaw do montażu kanałowego
68 12 725
Uchwyt do montażu rurowego
45 44 198
Zestaw przyłączeniowy IR Polytron® 5000/8000
PolySoft
PolySoft premium
Osłona przeciwbryzgowa
Adapter podawania gazu
Adapter kalibracyjny z Vitonu®
45 44 197
83 23 405
83 23 411
PE wraz z przewodami
Adapter procesowy (stal nierdzewna) do czujnika DD
Adapter procesowy (stal nierdzewna) do czujnika LC
Viton® jest zastrzeżonym znakiem handlowym firmy DuPont.
68 12 510
45 09 314
68 10 536
68 12 470
68 12 465
