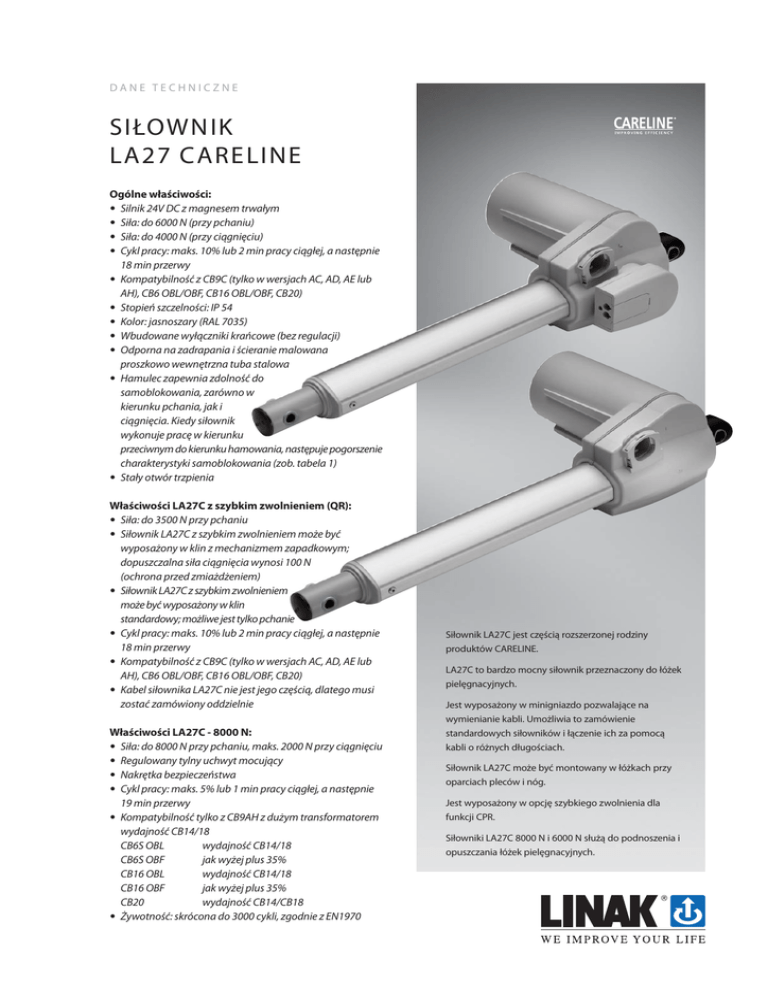

DANE TECHNICZNE
SIŁOWNIK
LA27 CARELINE
Ogólne właściwości:
• Silnik 24V DC z magnesem trwałym
• Siła: do 6000 N (przy pchaniu)
• Siła: do 4000 N (przy ciągnięciu)
• Cykl pracy: maks. 10% lub 2 min pracy ciągłej, a następnie
18 min przerwy
• Kompatybilność z CB9C (tylko w wersjach AC, AD, AE lub
AH), CB6 OBL/OBF, CB16 OBL/OBF, CB20)
• Stopień szczelności: IP 54
• Kolor: jasnoszary (RAL 7035)
• Wbudowane wyłączniki krańcowe (bez regulacji)
• Odporna na zadrapania i ścieranie malowana
proszkowo wewnętrzna tuba stalowa
• Hamulec zapewnia zdolność do
samoblokowania, zarówno w
kierunku pchania, jak i
ciągnięcia. Kiedy siłownik
wykonuje pracę w kierunku
przeciwnym do kierunku hamowania, następuje pogorszenie
charakterystyki samoblokowania (zob. tabela 1)
• Stały otwór trzpienia
Właściwości LA27C z szybkim zwolnieniem (QR):
• Siła: do 3500 N przy pchaniu
• Siłownik LA27C z szybkim zwolnieniem może być
wyposażony w klin z mechanizmem zapadkowym;
dopuszczalna siła ciągnięcia wynosi 100 N
(ochrona przed zmiażdżeniem)
• Siłownik LA27C z szybkim zwolnieniem
może być wyposażony w klin
standardowy; możliwe jest tylko pchanie
• Cykl pracy: maks. 10% lub 2 min pracy ciągłej, a następnie
18 min przerwy
• Kompatybilność z CB9C (tylko w wersjach AC, AD, AE lub
AH), CB6 OBL/OBF, CB16 OBL/OBF, CB20)
• Kabel siłownika LA27C nie jest jego częścią, dlatego musi
zostać zamówiony oddzielnie
Właściwości LA27C - 8000 N:
• Siła: do 8000 N przy pchaniu, maks. 2000 N przy ciągnięciu
• Regulowany tylny uchwyt mocujący
• Nakrętka bezpieczeństwa
• Cykl pracy: maks. 5% lub 1 min pracy ciągłej, a następnie
19 min przerwy
• Kompatybilność tylko z CB9AH z dużym transformatorem
wydajność CB14/18
CB6S OBL
wydajność CB14/18
CB6S OBF
jak wyżej plus 35%
CB16 OBL
wydajność CB14/18
CB16 OBF
jak wyżej plus 35%
CB20
wydajność CB14/CB18
• Żywotność: skrócona do 3000 cykli, zgodnie z EN1970
Siłownik LA27C jest częścią rozszerzonej rodziny
produktów CARELINE.
LA27C to bardzo mocny siłownik przeznaczony do łóżek
pielęgnacyjnych.
Jest wyposażony w minigniazdo pozwalające na
wymienianie kabli. Umożliwia to zamówienie
standardowych siłowników i łączenie ich za pomocą
kabli o różnych długościach.
Siłownik LA27C może być montowany w łóżkach przy
oparciach pleców i nóg.
Jest wyposażony w opcję szybkiego zwolnienia dla
funkcji CPR.
Siłowniki LA27C 8000 N i 6000 N służą do podnoszenia i
opuszczania łóżek pielęgnacyjnych.
Opcje:
• Nakrętka bezpieczeństwa (standard w LA27C 8000 N)
• Kliny mechaniczne (możliwe tylko pchanie) (niedostępne w
LA27C 8000 N)
• Tylny uchwyt mocujący w położeniu 0° lub 90°
• Czujnik Halla
• IP66 (niezmywalne)
• Regulowany tylny uchwyt mocujący (standard w LA27C 8000 N)
Zasady użytkowania:
• Cykl pracy: 2/18; 2 min pracy ciągłej, a następnie 18 min
przerwy
• Temperatura otoczenia: od +10° do +40° (siłownik musi
również mieć tę temperaturę)
LA27C z szybkim zwolnieniem
Przykładowe zamówienie:
27 2 5 3 C + 0 1 1 0 0 0 4 1
Połączenie
1 = zob. strona 5
A = zob. strona 5
B = zob. strona 5
Klasa IP
2 = IP 66 (niezmywalne)
4 = IP 54
Typ silnika
0 = standard
Długość skoku
100 = 100 mm
150 = 150 mm
200 = 200 mm
250 = 250 mm
Hamulec
1 = Hamowanie podczas pchania
Zabezpieczenie
0 = standard
1 = nakrętka bezpieczeństwa (pchanie)
2 = klin mechaniczny - pchanie (tylko wraz z opcją E)
3 = kliny mechaniczne i nakrętka bezpieczeństwa
Kolor
Opcja
I = jasnoszary RAL 7035
J = jasnoszary RAL 7035 typu V0 tworzywo / specjalny
C = szybkie zwolnienie wersja 2
E = szybkie zwolnienie wersja 2 czujnik Halla
F = szybkie zwolnienie wersja 2 klin z mechanizmem zapadkowym
Otwór trzpienia
3 = ø 10,3, stały
Tylny uchwyt mocujący
5 = regulowany
6 = obrócony o 90° regulowany
Typ wrzeciona
2 = skok 5 mm (gwint dwukrotny)
7 = skok 6 mm (gwint dwukrotny)
Typ siłownika
27 = LA27
LA27C 8000 N
Przykładowe zamówienie:
27 1 5 3 0 + 4 1 2 0 0 0 4 1
Połączenie
1 = miniwtyk dla CB9
A = miniwtyk dla CB6 OBF, CB16 OBF, CB20
B = miniwtyk dla CB6 OBL/OBF, CB16 OBL/OBF
Stopień IP
4 = IP 54
Typ silnika
0 = standard
Skok
150 = 150 mm
200 = 200 mm
Hamulec
1 = Hamowanie podczas pchania
Zabezpieczenie
4 = nakrętka bezpieczeństwa / duże obciążenie / pchanie
Kolor
I = jasnoszary RAL 7035
J = jasnoszary RAL 7035 typu V0 tworzywo / specjalny
Opcja
0 = standard
Otwór trzpienia
3 = ø 10,3, stały
Tylny uchwyt mocujący
5 = regulowany
6 = obrócony o 90° regulowany
Typ wrzeciona
1 = skok 3 mm (gwint pojedynczy)
Typ siłownika
27 = LA27
Istnieje możliwość zamówienia siłownika LA27C o dowolnej długości skoku (skokowo co 5 mm) i dowolnych wymiarach zabudowy.
Wymaga to zamówienia jednorazowo co najmniej 200 sztuk.
LA27C
Przykładowe zamówienie:
27 2 1 0 0 A 0 1 1 0 0 0 4 1
Połączenie
1 = miniwtyk dla CB9
A = miniwtyk dla CB6 OBF, CB16 OBF, CB20
B = miniwtyk dla CB6 OBL/OBF, CB16 OBL/OBF
Stopień IP
2 = IP 66 (niezmywalne)
4 = IP 54
Typ silnika
0 = standard
Skok
100 = 100 mm
150 = 150 mm
200 = 200 mm
Hamulec
1 = Hamowanie podczas pchania
2 = hamowanie podczas ciągnięcia
Zabezpieczenie
0 = standard
1 = nakrętka bezpieczeństwa (pchanie)
2 = kliny mechaniczne (pchanie)
3 = kliny mechaniczne z nakrętką bezpieczeństwa (pchanie)
Kolor
I = jasnoszary RAL 7035, blokada kabla
J = jasnoszary RAL 7035, blokada kabla, V0
Opcja
0 = standard
B = podwójny czujnik Halla
C = QR wersja 2
E = QR wersja 2, Hall ?
F = QR wersja 2, klin z mechanizmem zapadkowym
Otwór trzpienia
0 = standard ø10,3
3 = ø10,3 stały z tulejami
Tylny uchwyt mocujący
1 = standard ø10,2
2 = obrócony o 90° ø10,2
5 = regulowany (QR, 8000 N)
6 = obrócony o 90°, regulowany (QR, 8000 N)
Typ wrzeciona
1 = skok 3 mm (gwint pojedynczy)
2 = skok 5 mm (gwint dwukrotny)
3 = skok 9 mm (gwint trzykrotny)
4 = skok 4 mm (gwint dwukrotny)
7 = skok 6 mm (gwint dwukrotny)
Typ siłownika
27 = LA27
Wymiary LA27C z szybkim zwolnieniem
Mechanizm szybkiego
zwolnienia
Quick release
unit
93.8
35.2
10.2
6.8
15
15
18
125.5
19.1
35.7
28
38.7
10.3
60.2
26
Linka Bowdena
12.5
92.4
128.6
25
29.5
1.8
18.9
Element
Detail
A
5.3
A
Detail A
Rycina nr: 277131-k1500041
Wymiar zabudowy: min. długość skoku wynosi 50 mm
LA27C std.
LA27C z klinem
LA27C z QR i klinem
z mechanizmem
zapadkowym
LA27C z QR i
czujnikiem Halla
LA27C z QR, klinem i
czujnikiem Halla
LA27C - 8000 N
S +170 mm
S + 180 mm
S + 180 mm
S + 186 mm
S + 196
S + 260 mm
Typ wrzeciona
3 = skok 9 mm
4 = skok 4 mm
7 = skok 6 mm
2 = skok 5 mm
1 = skok 3 mm
Maks.
skok
(mm)
Maks.
obciążenie
(pchanie)
(N)
Maks.
skok
(mm)
Maks.
obciążenie
(pchanie)
(N)
Maks.
skok
(mm)
Maks.
obciążenie
(pchanie)
(N)
Maks.
skok
(mm)
Maks.
obciążenie
(pchanie)
(N)
Maks.
skok
(mm)
Maks.
obciążenie
(pchanie)
(N)
500
1500
250
6000
300
2500
300
3500
200
8000
300
4000
Wymiary LA27C 8000 N:
93.8
34.7
28
38
125.5
26
25
35.2
15
19.1
12.5
92.4
10.3
29
7.5
Kabel
10.3±0.1
1.5
29.5
128.6
Rycina nr 0279020-10
Tylne uchwyty mocujące:
ELEMENT I
PRZEKRÓJ A-A
PATRZ ELEMENT I
A
PRZEKRÓJ A-A
Typ 01
Typ 02
Typ 05
Typ 06
Siłownik LA27 nie jest przystosowany do montażu na nim skrzynki kontrolnej CB6 OBL/OBF.
Skrzynka kontrolna CB6 OBL/OBF musi zostać zamontowana osobno za pomocą wspornika montażowego.
Kabel nie jest częścią zestawu siłownika LA27 i musi zostać zamówiony oddzielnie.
Nie wszystkie kombinacje z przykładowego zamówienia są wykonalne. Model LA27 jest dostępny tylko w kilku standardowych
wersjach.
Uwaga:
W przypadku skrzynki kontrolnej CB6 dopływ prądu zostanie przerwany, kiedy natężenie prądu na wszystkich kanałach osiągnie wartość
5,1 do 5,4 A.
Oznacza to, że dla dwóch pracujących jednocześnie i podłączonych do skrzynki CB6 siłowników LA27 nie jest możliwe podniesienie
maksymalnego obciążenia podanego w specyfikacji technicznej.
Instrukcje dotyczące dokręcania głowicy z otworem trzpienia – LA27C
W czasie montażu i przygotowania do eksploatacji nie wolno dokręcać głowicy z otworem trzpienia zbyt mocno. Jeżeli otwór nie jest
ustawiony poprawnie, wolno najpierw dokręcić głowicę (1), a następnie wykonać maksymalnie pół obrotu w kierunku przeciwnym (2).
Wymogi eksploatacyjne:
Aby uniknąć uszkodzenia siłownika LA27C z szybkim zwolnieniem, w czasie jego eksploatacji należy przestrzegać
kilku ważnych zasad.
Dlatego też dostarczając siłownik LA27QR klientowi, należy mieć na względzie poniższe zastrzeżenia.
Stały nacisk na siłownik:
• Konstrukcja mechanizmu szybkiego zwolnienia pozwala siłownikowi na ciągnięcie z obciążeniem maks. 100 N. Dlatego też dla
zapewnienia prawidłowej pracy siłownik, który porusza się do wewnątrz, musi znajdować się pod obciążeniem.
• Przy uruchomionym szybkim zwolnieniu siłownik musi mieć obciążenie co najmniej 500 N, aby mógł poruszać się do wewnątrz.
Mechaniczne zatrzymanie podczas pracy:
• Po uruchomieniu szybkiego zwolnienia siłownik zacznie się wsuwać aż do zablokowania. W zależności od specyfikacji siłownik
będzie się wsuwał aż do momentu, w którym nakrętka wrzeciona zatrzyma się na łożysku ślizgowym lub zaślepka końcowa
tuby wewnętrznej zatrzyma się na wrzecionie.
• Nie zostało opracowane rozwiązanie pozwalające na wytłumienie uderzenia, które może mieć miejsce, kiedy w wyniku
uruchomienia szybkiego zwolnienia siłownik przemieszcza się do swojego położenia krańcowego przy dużym obciążeniu.
• Dlatego też konieczne jest stworzenie bariery mechanicznej zapewniającej zatrzymanie ruchu na 5 mm przed miejscem, w
którym siłownik zatrzymuje się w położeniu krańcowym i blokuje.
Uruchomienie szybkiego zwolnienia:
• Jeżeli funkcja szybkiego zwolnienia zostanie uruchomiona w czasie ruchu siłownika, wówczas w celu ustawienia elementów
mechanizmu szybkiego zwolnienia w odpowiednim położeniu może zajść konieczność zainicjowania najpierw ruchu do
wewnątrz siłownika za pomocą pilota.
Korzystanie z szybkiego zwolnienia:
• Siłownik LA27 z szybkim zwolnieniem został zaprojektowany z myślą o instalacji w oparciach pleców łóżek pielęgnacyjnych.
W sytuacjach, w których pacjent znajdujący się na łóżku musi jak najszybciej znaleźć się w pozycji leżącej, mechanizm
szybkiego zwolnienia pozwala na szybkie opuszczenie oparcia pleców. Po zatrzymaniu siłownika należy zwolnić dźwignię
mechanizmu.
Konieczność montażu płytki blokującej:
• Dla zapewnienia odpowiedniego mocowania linek Bowdena należy zainstalować płytkę blokującą.
Klin z mechanizmem zapadkowym:
Mechanizm szybkiego zwolnienia z klinem.
Rycina nr: LA27QR_18
Mechanizm szybkiego zwolnienia bez klina.
Rycina nr: LA27QR_17
Montaż linki zwalniającej:
Zdjąć osłonę mechanizmu szybkiego
zwolnienia, aby odsłonić otwory montażowe.
Zamontować linkę w jednym z otworów
(jeśli wymagane można wykorzystać oba
otwory)
Założyć z powrotem i zatrzasnąć pokrywę
mechanizmu szybkiego zwolnienia.
Wymiary linki zwalniającej:
•
•
•
•
Min.
Maks.
Metalowa osłona
Dostarczenie linki zwalniającej leży w gestii klienta.
Siła wymagana do uruchomienia mechanizmu szybkiego zwolnienia to od 1 do 28 kg, w zależności od obciążenia siłownika.
W przypadku uruchomienia szybkiego zwolnienia należy przeprowadzić je do końca. Nie wolno przerywać w trakcie!
Funkcja szybkiego zwolnienia dostępna jest dla wrzecion o skoku 5 i 6 mm.
Instrukcje dotyczące montażu wspornika:
Aby nie doszło do uszkodzenia siłownika, kiedy znajduje się w położeniu spoczynku, należy upewnić się, że nie jest obciążony.
LA27: kabel miniwtyk/DIN (do łączenia z CB9):
Ryc. nr
0277029-700
0277029-1250
0277029-1700
Długość (mm)
700 ± 25
1250 ± 25
1700 ± 25
Czujnik Halla:
Model LA27 z czujnikiem Halla może być używany z CB20, CB6 OBF i CB16 OBF; konieczne będą specjalne kable do czujnika Halla.
LA27: kabel miniwtyk/miniwtyk do CB20 (kable czujnika Halla):
Ryc. nr
Długość (mm)
00914657-700
700 ± 25
00914657-1250 1250 ± 25
00914657-1700 1700 ± 25
Wykresy: LA27C z QR i LA27C 8000N
LA27 Careline: natężenie prądu w zależności od siły
6
Skok 3 mm LA27C-8000N
Natężenie (A)
5
Skok 5 mm
LA27C z QR
Skok 6 mm
LA27C z QR
4
3
2
1
0
0
2000
4000
6000
8000
10000
Siła (N)
LA27 Careline: prędkość w zależności od siły
14
Prędkość (mm/s)
12
Skok 6 mm LA27C z QR
10
8
Skok 5 mm LA27C z QR
6
Skok 3 mm LA27C-8000N
4
2
0
0
2000
4000
6000
8000
10000
Copyright © LINAK 2008.08 . MA M9-13-048-H . Rozdział 5.4.2
Siła (N)
Warunki Użytkowania
Za określenie przydatności produktów firmy LINAK do konkretnych zastosowań odpowiada użytkownik.
Firma LINAK dołożyła wszelkich starań, aby dostarczyć dokładne i aktualne informacje o swoich produktach.
Z uwagi na ciągły rozwój produkty firmy LINAK ulegają częstym zmianom, co odbywa się bez
wcześniejszego zawiadomienia. Z tego powodu firma LINAK nie może zagwarantować, że powyższe
informacje są prawdziwe i aktualne.
Firma LINAK dokłada wszelkich starań, aby realizować wszystkie zamówienia. Niemniej z tych samych
powodów, które podano wyżej, nie może zagwarantować pełnej dostępności każdego z wymienionych
produktów. Z tego względu firma LINAK zastrzega sobie prawo do wstrzymania sprzedaży niektórych
produktów, zamieszczonych na stronie internetowej lub w katalogach i innych wydanych przez siebie
materiałach.
Całość sprzedaży podlega standardowym warunkom sprzedaży i dostaw firmy LINAK. W celu uzyskania
kopii powyższego dokumentu, prosimy o kontakt z firmą LINAK.
