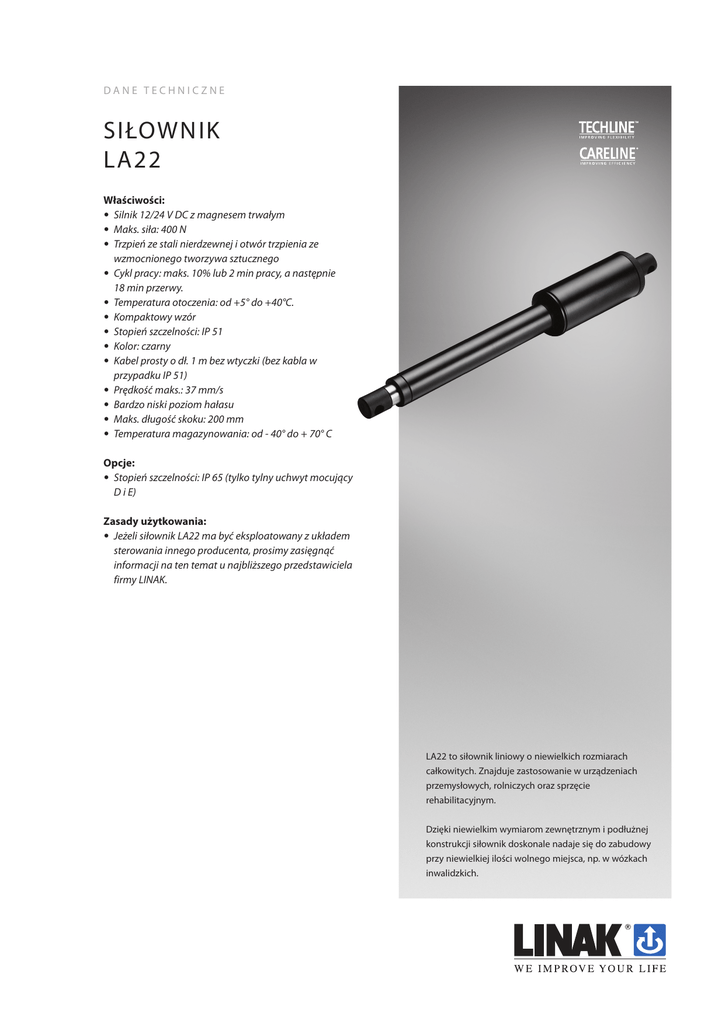

DANE TECHNICZNE
SIŁOWNIK
LA22
Właściwości:
• Silnik 12/24 V DC z magnesem trwałym
• Maks. siła: 400 N
• Trzpień ze stali nierdzewnej i otwór trzpienia ze
wzmocnionego tworzywa sztucznego
• Cykl pracy: maks. 10% lub 2 min pracy, a następnie
18 min przerwy.
• Temperatura otoczenia: od +5° do +40°C.
• Kompaktowy wzór
• Stopień szczelności: IP 51
• Kolor: czarny
• Kabel prosty o dł. 1 m bez wtyczki (bez kabla w
przypadku IP 51)
• Prędkość maks.: 37 mm/s
• Bardzo niski poziom hałasu
• Maks. długość skoku: 200 mm
• Temperatura magazynowania: od - 40° do + 70° C
Opcje:
• Stopień szczelności: IP 65 (tylko tylny uchwyt mocujący
D i E)
Zasady użytkowania:
• Jeżeli siłownik LA22 ma być eksploatowany z układem
sterowania innego producenta, prosimy zasięgnąć
informacji na ten temat u najbliższego przedstawiciela
firmy LINAK.
LA22 to siłownik liniowy o niewielkich rozmiarach
całkowitych. Znajduje zastosowanie w urządzeniach
przemysłowych, rolniczych oraz sprzęcie
rehabilitacyjnym.
Dzięki niewielkim wymiarom zewnętrznym i podłużnej
konstrukcji siłownik doskonale nadaje się do zabudowy
przy niewielkiej ilości wolnego miejsca, np. w wózkach
inwalidzkich.
Specyfikacja techniczna:
Typ
Typowa szybkość
Blokada
Siła
Blokada
Siła
(mm/s)
samoczynna
maks. samoczynna
maks.
0/pełne
maks.
przy
maks. przy (ciągnięcie)
obciążenie*
(ciągnięcie)
pchaniu pchaniu
(N)
(N)
(N)
(N)
Długość skoku
Cykl
pracy
(mm)
(%)
Typowe
natężenie
przy pełnym
obciążeniu
12V
24V
Skok 1 mm
300
300
-
-
37
17.5
50
100
150
200
10
4.5
2.1
Skok 0,8 mm
400
400
-
-
27
13.5
50
100
150
200
10
5.9
2.5
* Wartości prędkości dla obu silników 12V i 24V są takie same.
•Skrzynki kontrolne LINAK pozwalają na zwieranie zacisków (styków) silników siłowników, gdy siłowniki nie pracują. Takie rozwiązanie zapewnia
większą zdolność do samoblokowania siłownika. Jeżeli siłownik nie jest podłączony do skrzynki kontrolnej LINAK, zaciski silnika muszą zostać
zwarte, aby poprawić parametry samoczynnej blokady siłownika.
•Powyższe wartości uzyskano w temperaturze otoczenia 20°C.
•Jeżeli siłownik LA22 o skoku 0,8 mm zostanie podłączony do skrzynki kontrolnej CB8, jego siła maksymalna zmniejszy się o 25%.
•Aktualnie nie są dostępne dane na temat parametrów ciągnięcia. W celu uzyskania dalszych informacji prosimy o kontakt z LINAK A/S.
Wymiary:
Wykres:
LA22 z silnikiem
12V i 24V : szybkość w zależności
od obciążenia
LA22 12V & 24V motor ‐
Speed v´s load
40
Speed (mm/s)
Szybkość (mm/s)
35
30
LA22.6
25
20
15
LA22.5
10
5
0
0
50
100
150
200
250
300
350
400
450
Obciążenie
(N)
Load (N)
LA22 z sinikiem
12V: natężenie prądu w zależności od obciążenia
LA22 12V motor Current v´s Load
7
Current (Amp.)
Natężenie
(A)
6
5
4
3
2
1
0
0
50
100
150
200
250
Obciążenie (N)
300
350
400
450
Load (N)
LA22 z sinikiem
24V: natężenie prądu w zależności od obciążenia
LA22 24V motor Current v´s Load
3
Current (Amp.)
Natężenie (A)
2,5
2
1,5
1
0,5
0
0
50
100
150
200
250
Obciążenie (N)
Load (N)
300
350
400
450
LA22
Przykładowe zamówienie:
22
X XXX -
XX XX XX XX
(Bez kabla w przypadku IP 51)
Kabel:
0 = czarny prosty o dł. 1 m
Wersja IP:
0 =IP51, 1 = IP65
Typ silnika:
12 = 12V, 24 = 24V
Dł. skoku:
Skok wrzeciona:
05 = 0,8 mm
06 = 1,0 mm
000
Typ tylnego uchwytu mocującego:
D, E
Typ siłownika:
Akcesoria
• CS16: elektryczny wyłącznik krańcowy, wyłącza zasilanie siłownika w położeniu krańcowym
• Możliwość podłączenia pilota do CS16
• LS/LSD: wyłącznik krańcowy, mocowany do siłownika
Inne informacje
• LA22 dB (A) 50; metoda pomiarowa DS/EN ISO 3746, siłownik bez obciążenia
Copyright © LINAK 2011.06 . MA M9-02-035-L . Rozdział 5.02
ZASILANIE PRĄDEM ELEKTRYCZNYM SIŁOWNIKA LINIOWEGO MUSI ZOSTAĆ PRZERWANE W PRZYPADKU PRZECIĄŻENIA LUB KIEDY
SIŁOWNIK DOCIERA DO SWOJEGO POŁOŻENIA KRAŃCOWEGO.
Warunki Użytkowania
Za określenie przydatności produktow fi rmy LINAK do konkretnych zastosowań odpowiada użytkownik.
Firma LINAK dołożyła wszelkich starań, aby dostarczyć dokładne i aktualne informacje o swoich produktach.
Z uwagi na ciągły rozwoj produkty fi rmy LINAK ulegają częstym zmianom, co odbywa się bez
wcześniejszego zawiadomienia. Z tego powodu fi rma LINAK nie może zagwarantować, że powyższe
informacje są prawdziwe i aktualne.
Firma LINAK dokłada wszelkich starań, aby realizować wszystkie zamowienia. Niemniej z tych samych
powodow, ktore podano wyżej, nie może zagwarantować pełnej dostępności każdego z wymienionych
produktow. Z tego względu fi rma LINAK zastrzega sobie prawo do wstrzymania sprzedaży niektorych
produktow, zamieszczonych na stronie internetowej lub w katalogach i innych wydanych przez siebie
materiałach.
Całość sprzedaży podlega standardowym warunkom sprzedaży i dostaw fi rmy LINAK. W celu uzyskania
kopii powyższego dokumentu, prosimy o kontakt z fi rmą LINAK.
