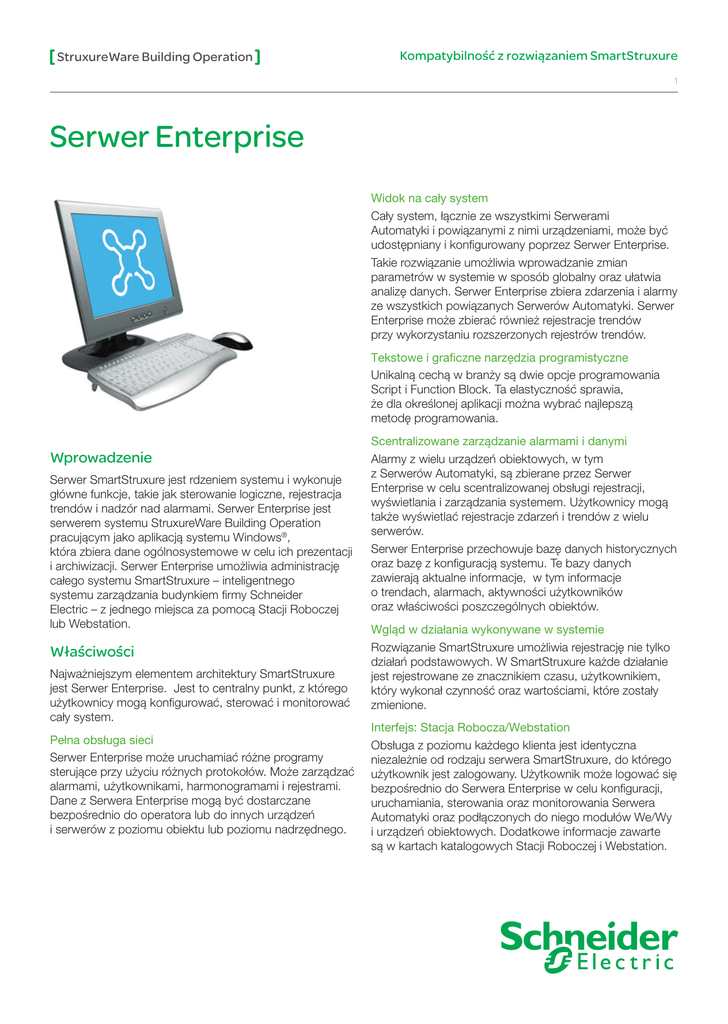

StruxureWare Building Operation
Kompatybilność z rozwiązaniem SmartStruxure
1
Serwer Enterprise
Widok na cały system
Cały system, łącznie ze wszystkimi Serwerami
Automatyki i powiązanymi z nimi urządzeniami, może być
udostępniany i konfigurowany poprzez Serwer Enterprise.
Takie rozwiązanie umożliwia wprowadzanie zmian
parametrów w systemie w sposób globalny oraz ułatwia
analizę danych. Serwer Enterprise zbiera zdarzenia i alarmy
ze wszystkich powiązanych Serwerów Automatyki. Serwer
Enterprise może zbierać również rejestracje trendów
przy wykorzystaniu rozszerzonych rejestrów trendów.
Tekstowe i graficzne narzędzia programistyczne
Unikalną cechą w branży są dwie opcje programowania
Script i Function Block. Ta elastyczność sprawia,
że dla określonej aplikacji można wybrać najlepszą
metodę programowania.
Wprowadzenie
Serwer SmartStruxure jest rdzeniem systemu i wykonuje
główne funkcje, takie jak sterowanie logiczne, rejestracja
trendów i nadzór nad alarmami. Serwer Enterprise jest
serwerem systemu StruxureWare Building Operation
pracującym jako aplikacją systemu Windows®,
która zbiera dane ogólnosystemowe w celu ich prezentacji
i archiwizacji. Serwer Enterprise umożliwia administrację
całego systemu SmartStruxure – inteligentnego
systemu zarządzania budynkiem firmy Schneider
Electric – z jednego miejsca za pomocą Stacji Roboczej
lub Webstation.
Właściwości
Najważniejszym elementem architektury SmartStruxure
jest Serwer Enterprise. Jest to centralny punkt, z którego
użytkownicy mogą konfigurować, sterować i monitorować
cały system.
Pełna obsługa sieci
Serwer Enterprise może uruchamiać różne programy
sterujące przy użyciu różnych protokołów. Może zarządzać
alarmami, użytkownikami, harmonogramami i rejestrami.
Dane z Serwera Enterprise mogą być dostarczane
bezpośrednio do operatora lub do innych urządzeń
i serwerów z poziomu obiektu lub poziomu nadrzędnego.
Scentralizowane zarządzanie alarmami i danymi
Alarmy z wielu urządzeń obiektowych, w tym
z Serwerów Automatyki, są zbierane przez Serwer
Enterprise w celu scentralizowanej obsługi rejestracji,
wyświetlania i zarządzania systemem. Użytkownicy mogą
także wyświetlać rejestracje zdarzeń i trendów z wielu
serwerów.
Serwer Enterprise przechowuje bazę danych historycznych
oraz bazę z konfiguracją systemu. Te bazy danych
zawierają aktualne informacje, w tym informacje
o trendach, alarmach, aktywności użytkowników
oraz właściwości poszczególnych obiektów.
Wgląd w działania wykonywane w systemie
Rozwiązanie SmartStruxure umożliwia rejestrację nie tylko
działań podstawowych. W SmartStruxure każde działanie
jest rejestrowane ze znacznikiem czasu, użytkownikiem,
który wykonał czynność oraz wartościami, które zostały
zmienione.
Interfejs: Stacja Robocza/Webstation
Obsługa z poziomu każdego klienta jest identyczna
niezależnie od rodzaju serwera SmartStruxure, do którego
użytkownik jest zalogowany. Użytkownik może logować się
bezpośrednio do Serwera Enterprise w celu konfiguracji,
uruchamiania, sterowania oraz monitorowania Serwera
Automatyki oraz podłączonych do niego modułów We/Wy
i urządzeń obiektowych. Dodatkowe informacje zawarte
są w kartach katalogowych Stacji Roboczej i Webstation.
2
Obsługa bezpośrednia BACnet
Serwer Enterprise komunikuje się bezpośrednio z sieciami
BACnet/IP. Zgodność z normą ASHRAE 135-2004
oznacza, że Serwer Enterprise spełnia wymagania
profilu Sterownika Budynku BACnet (B-BC), najbardziej
zaawansowanego profilu urządzeń BACnet, a także
wymagania dla Stacji Operatorskiej BACnet (B-OWS).
Funkcja ta zapewnia dostęp do pełnej gamy urządzeń
BACnet firmy Schneider Electric oraz innych dostawców.
Aktualna lista wersji oprogramowania znajduję się
w katalogu produktów BTL na stronie
http://www.bacnetinternational.net/btl/index.php?m=20
Serwer Enterprise może służyć również
jako Urządzenie Zarządzania Transmisją BACnet (BBMD),
ułatwiające pracę systemów BACnet w wielu sieciach IP.
Obsługa bezpośrednia LonWorks (AS)
Serwer Enterprise ma możliwość bezpośredniej obsługi
LonWorks i współpracuje z wieloma adapterami
LonTalk w celu komunikowania się z sieciami TP/FT- 10
LonWorks. Zintegrowana funkcja obsługi LonWorks
umożliwia dostęp do urządzeń LonWorks firmy Schneider
Electric i urządzeń innych producentów. Sieci LonWorks
mogą być instalowane, bindowane i konfigurowane
z oprogramowania Serwera Enterprise za pomocą
wbudowanego narzędzia konfiguracji siecią LonWorks.
Nie są wymagane żadne narzędzia innych producentów.
Dla ułatwienia obsługi urządzenie obsługuje wtyczki
LNS plug-in. Umożliwia on sprawniejszą konfigurację
i aktualizację urządzeń LonWorks firmy Schneider Electric
i innych producentów. Korzystanie z wtyczek LNS plug-in
podlega określonym ograniczeniom.
Obsługa usług sieciowych
Serwer Enterprise wspiera obsługę typowych usług
sieciowych, bazujących na otwartych standardach, takich
jak SOAP i REST w celu zbierania danych do systemu
StruxureWare Building Operation. Za pomocą sieci Web
można wykorzystać przychodzące dane (np. prognozę
pogody, cenę energii) do określania trybów pracy,
harmonogramów lub programowania instalacji.
Obsługa usług sieciowych EcoStruxure
Usługi sieciowe EcoStruxure – standardowe usługi
sieciowe Schneider Electric, są bezpośrednio obsługiwane
przez Serwery Enterprise. Usługi sieciowe EcoStruxure
oferują dodatkowe funkcje pomiędzy zgodnymi systemami
zarówno Schneider Electric jak i autoryzowanymi
systemami innych firm, łącznie z przeglądaniem katalogu
systemowego, odczytem/zapisem bieżących wartości,
przyjmowaniem i potwierdzaniem alarmów i rejestrowaniem
danych. Usługi sieciowe EcoStruxure są bezpieczne.
Do logowania w systemie wymagane jest podanie nazwy
użytkownika i hasła.
Przyjazny, bezpieczny system informatyczny
Serwer Enterprise komunikuje się za pomocą standardów
sieciowych, takich jak DHCP oraz HTTP i HTTPS
(patrz pasek z boku). Zapewnia to łatwą instalację, proste
zarządzanie i bezpieczne transakcje.
Obsługiwane protokoły
•Adresowanie IP
•Komunikacja TCP
•DHCP/DNS dla szybkiego tworzenia i wyszukiwania
adresów
•HTTP i HTTPS – dostęp internetowy poprzez zapory,
umożliwiający zdalne monitorowanie i sterowanie
•NTP (Network Time Protocol) do synchronizacji czasu
w całym systemie
•SMTP umożliwia wysyłanie wiadomości e-mail
Bezpośrednia obsługa Modbus
Serwer Enterprise bezpośrednio integruje sieci Modbus
RS-485 typu master i slave oraz urządzenia Modus TCP
typu klient i serwer. Umożliwia to pełny dostęp do gamy
produktów Schneider Electric, które komunikują się
za pomocą protokołu Modus, takich jak liczniki energii,
UPS, wyłączniki automatyczne i sterowniki oświetlenia.
Dane techniczne
Wymagania sprzętowe
Procesor............................................................................................................................................... Minimum: 1.0 GHz
............................................................................................................................................ Zalecane: 2.0 GHz lub więcej
Pamięć......................................................................................................................................................Minimum: 2 GB
.................................................................................................................................................Zalecane: 4 GB lub więcej
Schneider Electric, Pion Budynków, www.schneider-electric.com/buildings
03-15021-01-pl
lipiec 2014
© 2014 Schneider Electric. Wszelkie prawa zastrzeżone
Obsługa otwartych protokołów budynkowych
Jednym z podstawowych założeń SmartStruxure
jest obsługa standardów otwartych. Serwer Enterprise
komunikuje się bezpośrednio z trzema najbardziej
powszechnymi standardami dla budynków: BACnet,
LonWorks i Modbus.
3
Dysk twardy.............................................................................................................................................Minimum: 20 GB
Powyższe wymagania powinny być aktualizowane w miarę rozbudowy systemu o kolejne Serwery Automatyki
lub ze względu na planowaną ilość archiwizowanych danych. Testy dużych systemów w wersji 1.4.0 przeprowadzono
na komputerze 8 rdzeniowym z procesorem 3,6 GHz, o pojemności pamięci 32 GB i dysku twardego 3 TB.
Napęd.................Jeśli kopia StruxureWare Building Operation została dostarczona na płycie, wymagany jest napęd DVD.
Pozostałe urządzenia .................. Wymagana jest myszka zgodna z systemem Windows lub inne urządzenie wskazujące.
Wymagania systemowe
Systemy operacyjne ........................................................................................................... Microsoft Windows 7 (32-bity)
............................................................................................................................................Microsoft Windows 7 (64-bity
........................................................................................................................................ Microsoft Windows 8.1 (32-bity)
........................................................................................................................................ Microsoft Windows 8.1 (64-bity)
..................................................................................................................... Microsoft Windows Server 2008 R2 (64 bity)
.......................................................................................................................... Microsoft Windows Server 2012 (64-bity)
.....................................................................................................................Microsoft Windows Server 2012 R2 (64-bity)
Obsługiwane są następujące wersje Microsoft Windows 7: Professional, Enterprise i Ultimate.
Obsługiwane są następujące wersje Microsoft Windows 8.1: Pro, Pro N, Enterprise i Enterprise N.
Obsługiwane są następujące wersje Microsoft Windows Server 2008 R2: Standard, Web, Enterprise, Datacenter i Itanium.
Obsługiwane są następujące wersje Microsoft Windows Server 2012 i Microsoft Windows Server 2012 R2: Datacenter,
Standard, Essentials i Foundation.
Wymagane dodatkowe oprogramowanie ...........................................................................Microsoft .NET Framework 4.5
Komunikacja
TCP ................................................................................................... Binarne, przez konfigurowalny port, domyślny 4444
HTTP ........................................................................................................Niebinarne, przez konfigurowalny, domyślny 80
HTTPS........................................... Szyfrowane, wspiera SSL 1.0, 2.0, 3.0 i TSL 1.0, przez konfigurowalny, domyślny 443
SMTP ...................................................................Wysyłanie wiadomości e-mail, przez konfigurowalny port, domyślny 25
NTP .................................................................................................................................................Synchronizacja czasu
BACnet ........................................................................................ BACnet/IP, przez konfigurowalny port, domyślny 47808
............................................................................................................................. BTL B-BC (BACnet Building Controller)
..................................................................................................................... BTL B-OWS (BACnet Operator Workstation)
a) aktualna lista wersji oprogramowania znajduję się w katalogu produktów BTL na stronie
http://www.bacnetinternational.net/btl/index.php?m=20
Obsługuje następujące adaptery LonTalk:....................................................................................................... NIC709-PCI
.....................................................................................................................................................................NIC709-USB
...............................................................................................................................................................NIC709-USB100
.........................................................................................................................................................................NIC709-IP
............................................................................................................................................................................. NIC852
LNS
Wersja LNS .......................................................................................................................................................OpenLNS
LonMark
Wersja plików źródłowych......................................................................................................................................... 14.00
Licencja na jedną stację roboczą PC
Numery części
SW-ES-BASE-0, StruxureWare Building Operation Enterprise Server licencja na jeden serwer PC, zawiera licencję
na Serwer Raportów (bez licencji aktualizacji)..................................................................................... SXWSWESXX00001
03-15021-01-pl
lipiec 2014
W celu rozszerzenia o określone dodatkowe funkcje można użyć innych protokołów. Więcej informacji znajduje się
w dokumentacji technicznej.
4
Opcje dodatkowe
SW-EWS-1, Usługi sieciowe EcoStruxure (run-time)
zbieranie danych dla jednego Serwera Enterprise, bez uaktualnień................................................... SXWSWEWSX00001
zbieranie i udostępnianie danych dla jednego Serwera Enterprise, bez uaktualnień........................... SXWSWEWSX00002
zbieranie i udostępnianie danych oraz rejestracja danych dla jednego Serwera Enterprise, bez uaktualnień
........................................................................................................................................................ SXWSWEWSX00003
SW-GWS-1, Usługi sieciowe (zbieranie danych standardowych)
zbieranie danych dla jednego Serwera Enterprise, bez uaktualnień...................................................SXWSWGWSX00001
03-15021-01-pl
lipiec 2014
