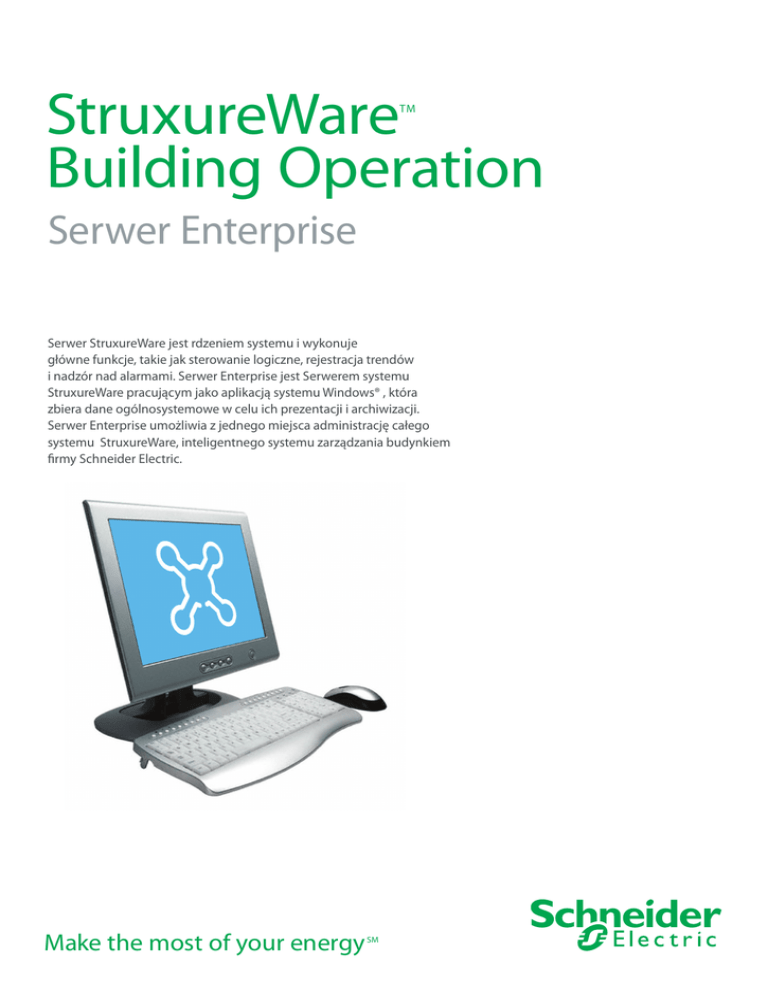

StruxureWareTM Building Operation

StruxureWare
Building Operation
TM
Serwer Enterprise
Serwer StruxureWare jest rdzeniem systemu i wykonuje
główne funkcje, takie jak sterowanie logiczne, rejestracja trendów
i nadzór nad alarmami. Serwer Enterprise jest Serwerem systemu
StruxureWare pracującym jako aplikacją systemu Windows® , która
zbiera dane ogólnosystemowe w celu ich prezentacji i archiwizacji.
Serwer Enterprise umożliwia z jednego miejsca administrację całego
systemu StruxureWare, inteligentnego systemu zarządzania budynkiem
firmy Schneider Electric.
Make the most of your energy
SM
2
StruxureWare Building Operation
Serwer Enterprise
Funkcje
Najważniejszym elementem architektury
StruxureWare jest Serwer Enterprise.
Jest to centralny punkt, z którego
użytkownicy mogą konfigurować, sterować
i monitorować cały system.
Pełna obsługa sieci
Serwer Enterprise może uruchamiać różne
programy sterujące przy użyciu różnych protokołów.
Może zarządzać alarmami, użytkownikami,
harmonogramami i rejestrami. Dane
z Serwera Enterprise mogą być dostarczane
bezpośrednio do operatora lub do innych urządzeń
i serwerów z poziomu obiektu lub poziomu
nadrzędnego.
CHARAKTERYSTYKA PRODUKTU
• Pełna obsługa sieci
• Widok na cały system
• Tekstowe i graficzne narzędzia programistyczne
• Scentralizowane zarządzanie alarmami i danymi
• Wgląd w działania wykonywane w systemie
• Wbudowana obsługa otwartych protokołów –
BACnet, LonWorks i Modbus
• Bezpieczny i przyjazny systemom IT
Widok na cały system
Cały system, łącznie ze wszystkimi Serwerami
Automatyki i powiązanymi z nikmi urządzeniami,
może być udostępniany i konfigurowany poprzez
Serwer Enterprise.
Takie rozwiązanie umożliwia wprowadzanie zmian
parametrów w systemie w sposób globalny oraz
ułatwia analizę danych. Serwer Enterprise zbiera
zdarzenia i alarmy ze wszystkich powiązanych
Serwerów Automatyki. Serwer Enterprise może
zbierać również rejestracje trendów przy
wykorzystaniu rozszerzonych rejestrów trendów
Tekstowe i graficzne narzędzia programistyczne
Jako nieliczne w branży, serwery StruxureWare
mają możliwość programowania za pomocą
pisania skryptów lub składania i łączenia bloków
funkcyjnych. Ta elastyczność sprawia, że dla
określonej aplikacji można wybrać najlepszą metodę
programowania.
Alarmy z wielu urządzeń obiektowych, w tym
z Serwerów Automatyki, są zbierane przez Serwer
Enterprise w celu scentralizowanej obsługi rejestracji,
wyświetlania i zarządzania systemem. Użytkownicy
mogą także wyświetlać rejestracje zdarzeń i trendów
z wielu serwerów.
Serwer Enterprise przechowuje bazę danych
historycznych oraz bazę z konfiguracją systemu.
Te bazy danych zawierają aktualne informacje,
w tym informacje o trendach, alarmach, aktywności
użytkowników oraz właściwości poszczególnych
obiektów.
Schneider Electric Buildings Business, ul. Rzymowskiego 53, 02-697 Warszawa, tel.: +48 22 313 24 10, fax: +48 22 313 24 11, www.schneider-electric.pl/buildings
SDS-SXW-ENTERPRISESERVER-A4.BU.N.EN.8.2011.0.02.CC
© 2009-2011 Schneider Electric. Wszystkie prawa zastrzeżnone
Scentralizowane zarządzanie alarmami i danymi
3
StruxureWare Building Operation
Serwer Enterprise
Funkcje (ciąg dalszy)
Wbudowana obsługa LonWorks
W StruxureWare każde działanie jest rejestrowane ze
znacznikiem czasu, użytkownikiem, który wykonał
czynność oraz wartościami, które zostały zmienione.
Serwer Enterprise ma możliwość bezpośredniej
obsługi LonWorks i współpracuje z wieloma
adapterami LonTalk w celu komunikowania się
z sieciami TP/FT-10 LonWorks. Zintegrowana funkcja
obsługi LonWorks umożliwia dostęp do urządzeń
LonWorks firmy Schneider Electric i urządzeń innych
dostawców. Sieci LonWorks mogą być instalowane,
bindowane i konfigurowane z oprogramowania
Serwera Enterprise za pomocą wbudowanego
narzędzia konfiguracji siecią LonWorks. Nie są
wymagane żadne narzędzia innych producentów.
Obsługa otwartych protokołów budynkowych
Jednym z podstawowych założeń StruxureWare jest
obsługa otwartych standardów. Serwer Enterprise
może bezpośrednio komunikować się w trzech
najbardziej popularnych standardach dla budynków:
BACnet, LonWorks i Modbus.
Wbudowana obsługa BACnet
Wbudowana obsługa Modbus
Serwer Enterprise komunikuje się bezpośrednio
z sieciami BACnet/IP. Zgodność z normą ASHRAE
135-2004 oznacza, że Serwer Enterprise spełnia
wymagania profilu Sterownika Budynku BACnet
(B-BC), najbardziej zaawansowanego profilu
urządzeń BACnet. Funkcja ta zapewnia dostęp do
pełnej gamy urządzeń BACnet firmy Schneider
Electric oraz innych dostawców. Serwer Enterprise
może służyć również jako Urządzenie Zarządzania
Transmisją BACnet (BBMD), ułatwiające pracę
systemów BACnet w wielu sieciach IP.
Serwer Enterprise bezpośrednio integruje sieci
Modbus RS-485 typu master i slave oraz urządzenia
Modus TCP typu klient i serwer. Umożliwia to pełny
dostęp do gamy produktów Schneider Electric,
które komunikują się za pomocą protokołu Modus,
takich jak liczniki energii, UPS, wyłączniki i sterowniki
oświetlenia.
Bezpieczny i przyjazny systemom IT
Serwer Enterprise komunikuje się za pomocą
standardów sieciowych, takich jak DHCP oraz HTTP
(patrz pasek z boku). Zapewnia to łatwą instalację,
proste zarządzanie i bezpieczne transakcje.
Obsługiwane
protokoły
• Adresowanie IP
(obsługa IPv6)
• Komunikacja TCP
• DHCP/DNS dla
szybkiego tworzenia
i wyszukiwania adresów
• HTTP – dostęp internetowy przez zapory,
umożliwiający zdalne
monitorowanie
i sterowanie
• NTP (Network Time Protocol) do synchronizacji
czasu w całym systemie
• SMTP umożliwiający
wysyłanie wiadomości
e-mail
• Wiadomości JSON
używane do organizacji
wymiany danych
Schneider Electric Buildings Business, ul. Rzymowskiego 53, 02-697 Warszawa, tel.: +48 22 313 24 10, fax: +48 22 313 24 11, www.schneider-electric.pl/buildings
SDS-SXW-ENTERPRISESERVER-A4.BU.N.EN.8.2011.0.02.CC
© 2009-2011 Schneider Electric. Wszystkie prawa zastrzeżnone
Wgląd w działania wykonywane w systemie
StruxureWare Building Operation
Serwer Enterprise
Dane techniczne
Dane techniczne
Wymagania sprzętowe
Wymagania systemowe
NTP
Procesor
Microsoft Windows XP 32-bit SP3
Synchronizacja czasu
Minimum: 1.0 GHz
Microsoft Windows 7 32-bit
BACnet
Zalecane: 2.0 GHz lub więcej
Microsoft Windows Server 2008 32-bit
BACnet/IP
Pamięć
Wymagane dodatkowe oprogramowanie
Obsługuje następujące adaptery LonTalk:
Minimum: 2 GB
Microsoft .Net 3.5 SP1
• NIC709-PCI
Dysk twardy
Minimum:20 GB
Napęd
Jeśli Twoja kopia StruxureWare została dostarczona na płycie, wymagany jest napęd DVD.
Pozostałe urządzenia
Wymagana jest myszka zgodna z systemem
Windows lub inne urządzenie wskazujące.
Komunikacja
TCP
Binarne, przez konfigurowalny port, domyślny
4444
HTTP
Niebinarne, przez konfigurowalny port,
• NIC709-USB
• NIC709-USB100
• NIC709-IP
• NIC852
W celu rozszerzenia o określone dodatkowe
funkcje można użyć innych protokołów.
domyślny 80
Numery katalogowe
SMTP
SW-ES-BASE-0, StruxureWare Enterprise
Wysyłanie wiadomości e-mail, przez konfig-
Server, bez licencji aktualizacji
urowalny port, domyślny 25
SXWSWESXX00001
© 2009-2011 Schneider Electric. Wszystkie prawa zastrzeżnone
Zalecane: 4 GB lub więcej
Schneider Electric Buildings Business, ul. Rzymowskiego 53, 02-697 Warszawa, tel.: +48 22 313 24 10, fax: +48 22 313 24 11, www.schneider-electric.pl/buildings
SDS-SXW-ENTERPRISESERVER-A4.BU.N.EN.8.2011.0.02.CC
Sierpień 2011
