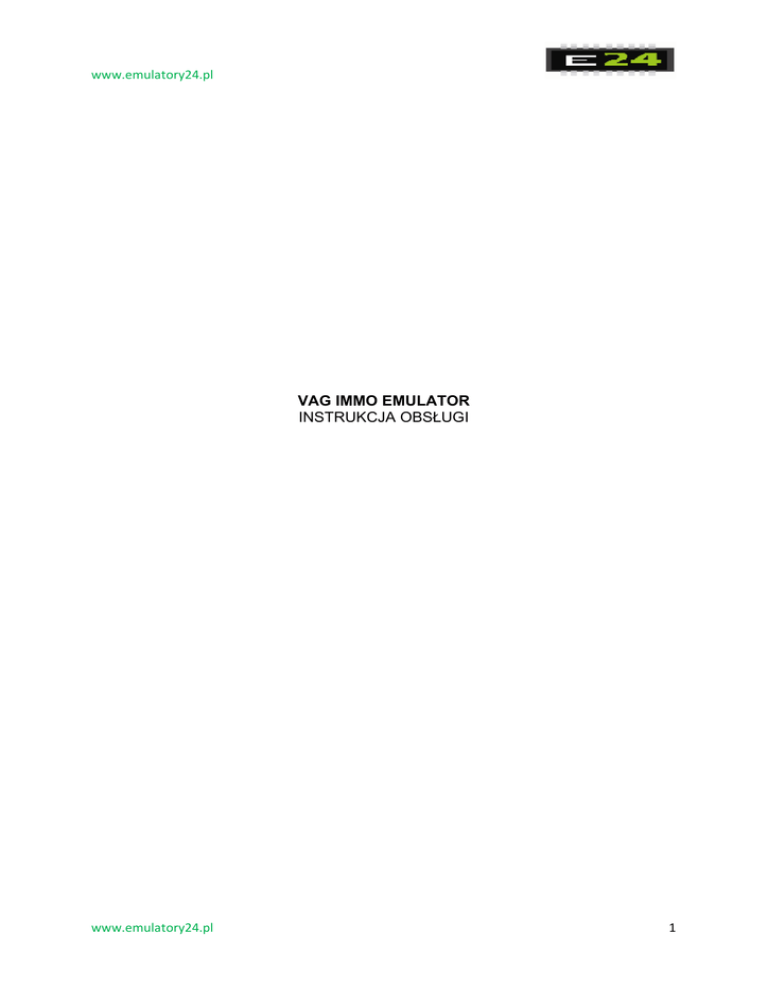

www.emulatory24.pl VAG IMMO EMULATOR
INSTRUKCJA OBSŁUGI
www.emulatory24.pl 1 www.emulatory24.pl 1. WYMOGI BEZPIECZEŃSTWA
Przed przystąpieniem do pierwszego uruchomienia urządzenia, należy w
całości zapoznać się z niniejszą instrukcja obsługi.
a) Urządzenie należy podłączać do sterowników zgodnie ze schematami
podanymi w dalszej części instrukcji
b) Wskazane jest korzystanie z urządzenia jedynie w pomieszczeniach
zamkniętych.
c) Niedopuszczalne jest wystawianie urządzenia ani jego przewodów na
działanie czynników atmosferycznych, wilgoci, deszczu, śniegu, wody oraz
innych płynów mogących przewodzić prąd elektryczny.
d) W przypadku wykrycia widocznego uszkodzenia urządzenia bądź jego
nieprawidłowego działania nie wolno korzystać z urządzenia. W takim
wypadku należy skontaktować się z firma Deltratronic.
e) Nie wolno przeprowadzać żadnych zmian w instalacji elektrycznej pojazdu
oraz elektroniki samego urządzenia.
f) Wszelkie nieautoryzowane modyfikacje, przeróbki oraz próby naprawy na
„własną rękę” powodują utratę gwarancji.
g) Wszelka diagnostyka pojazdu może być wykonywana wyłącznie przez
przeszkolony w tym celu personel.
h) Producent nie ponosi żadnej odpowiedzialności za skutki nieodpowiedniego
korzystania z urządzenia bądź jego nieprawidłowej obsługi.
2. SPECYFIKACJA TECHNICZNA
Podstawowe dane techniczne:
a) Wymiary: długość 27,5mm, szerokość 26,5mm, wysokość 6mm
b) Masa netto: ~10g
c) Zakres wilgotności podczas eksploatacji od 5 do 95% (wilgotność bez
kondensacji)
d) Napięcie zasilania od 12,5V do 15V (zasilanie z akumulatora)
www.emulatory24.pl 2 www.emulatory24.pl 3. OBSŁUGIWANE STEROWNIKI
BENZYNA
IMMO 1
IMMO 2 do około 2001 roku
DIESEL
niektóre IMMO 1
IMMO 2 do około 2001 roku
Emulator zastępuję sygnał immobiliser’a lub kluczyk w samochodach VW, AUDI,
SKODA, SEAT z immobiliserem typu 1 i 2, do około 2001 roku. Przydatny w razie
uszkodzenia oryginalnego immobiliser’a.
Emulator samouczący się kodu immobiliser’a.
4. WYPROWADZENIA EMULATORA
ŻÓŁTY (IGN)
ZIELONY (IMMO)
CZARNY (GND)
KOLORY I OZNACZENIA PRZEWODÓW
+12V Zapłon (zasilanie po zapłonie)
Linia komunikacyjna immobiliser’a
Masa
5. INSTALACJA
Emulator jest bardzo prosty w instalacji, wystarczy podłączyć 3 przewody:
+12V po zapłonie, MASĘ oraz linię IMMOBILISER’A.
Dla samochodów z immobiliser’em zawartym w liczniku:
1) Podłączamy linię IMMO emulatora do linii W licznika
2) Odcinamy przewody linii K oraz W dochodzące do licznika
Dla samochodów z immobiliser’em występującym w osobnej puszce:
1) Odpinamy kostkę dochodzące do puszki immobiliser’a
2) Zwieramy w kostce linię W z linią K
3) Podpinamy linię IMMO emulatora do linii K+W w kostce
lub do linii K w samochodzie
www.emulatory24.pl 3 www.emulatory24.pl 6. SCHEMATY PODŁACZEŃ
6.1 VW Golf III, Passat B4, VW Polo
Wyprowadzenia w 6-pinowej kostce immo:
NUMER PINU
4, 6
1
3
2
OPIS
Masa
+12V po zapłonie
Linia K
Linia W
6.2 VW Sharan 98, Lupo 98, Polo 98, T4
Wyprowadzenia w 8-pinowej kostce immo:
NUMER PINU
4, 5
2
1
8
www.emulatory24.pl OPIS
Masa
+12V po zapłonie
+12V z akumulatora
Linia K
4 www.emulatory24.pl 7
Linia W
6.3 T4
Wyprowadzenia w 10-pinowej kostce immo:
NUMER PINU
9
3
8
7
OPIS
Masa
+12V po zapłonie
Linia K
Linia W
6.5 AUDI 100, A4, A6, A8
Wyprowadzenia w 12-pinowej kostce immo:
NUMER PINU
11
12
www.emulatory24.pl OPIS
Masa
+12V po zapłonie
5 www.emulatory24.pl 10
9
K-line
W-line
6.4 VW LT 35
Wyprowadzenia w 12-pinowej kostce immo:
NUMER PINU
2
7
6
8
www.emulatory24.pl OPIS
Masa
+12V po zapłonie
Linia K
Linia W
6 www.emulatory24.pl 6.6 VW Golf IV, Passat B5, New Beatle, Audi A2, A3, A4, A6, TT
Wyprowadzenia w liczniku:
Wyprowadzenia w kostce immo:
NUMER PINU
Niebieska kostka PIN 24
Niebieska kostka PIN 1
Niebieska kostka PIN 25 lub 28
Zielona kostka PIN 5
OPIS
Masa
+12V po zapłonie
Linia K (25 VW) lub (28 AUDI)
Linia W
INFORMACJA: Linia K oraz W muszą zostać odcięte od licznika
www.emulatory24.pl 7
