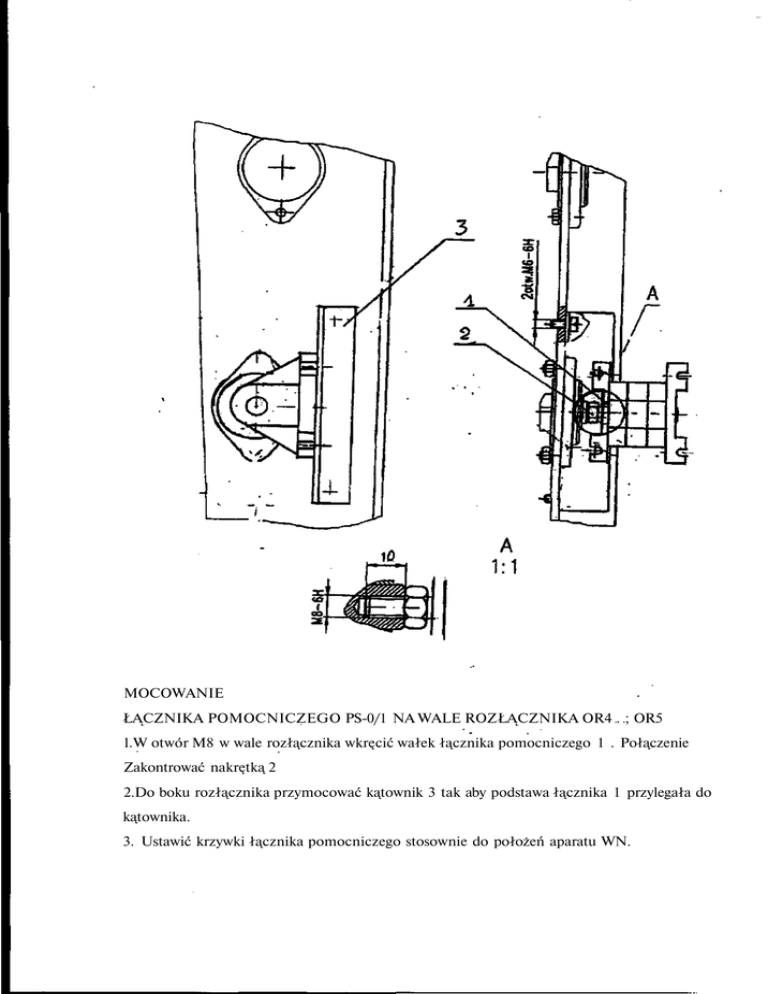

MOCOWANIE ŁĄCZNIKA POMOCNICZEGO PS

MOCOWANIE
ŁĄCZNIKA POMOCNICZEGO PS-0/1 NA WALE ROZŁĄCZNIKA OR4 . ; OR5
l.W otwór M8 w wale rozłącznika wkręcić wałek łącznika pomocniczego 1 . Połączenie
Zakontrować nakrętką 2
2.Do boku rozłącznika przymocować kątownik 3 tak aby podstawa łącznika 1 przylegała do
kątownika.
3. Ustawić krzywki łącznika pomocniczego stosownie do położeń aparatu WN.
