Inteligentna Platforma CCTV IP
inteligentna analiza obrazu
Inteligentna Platforma CCTV IP

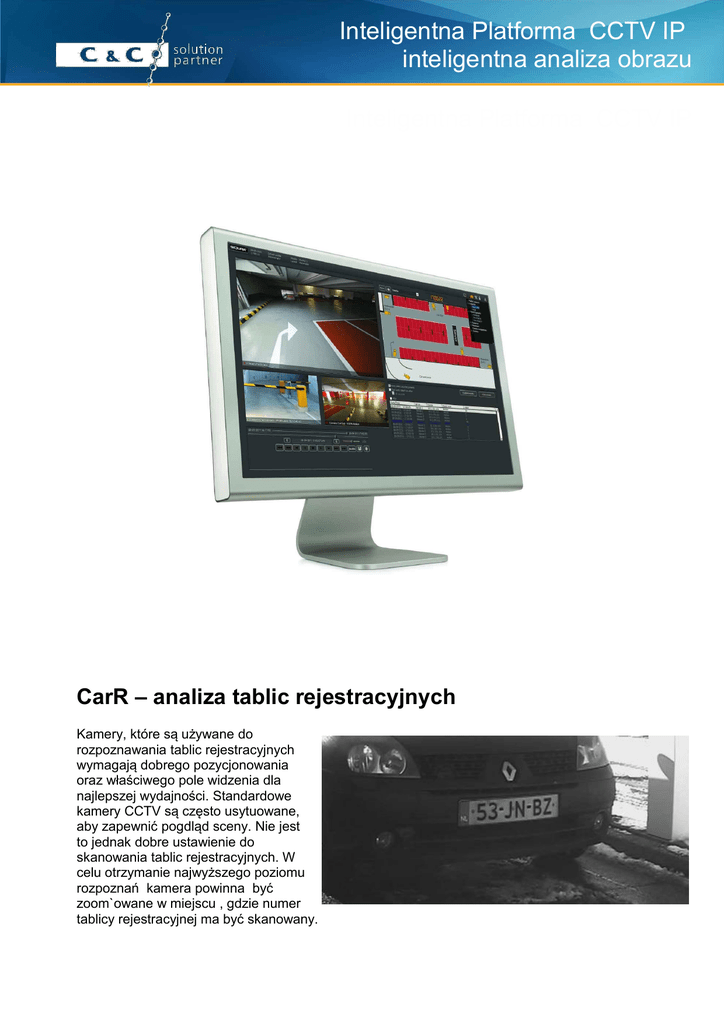

CarR – analiza tablic rejestracyjnych
Kamery, które są używane do
rozpoznawania tablic rejestracyjnych
wymagają dobrego pozycjonowania
oraz właściwego pole widzenia dla
najlepszej wydajności. Standardowe
kamery CCTV są często usytuowane,
aby zapewnić pogdląd sceny. Nie jest
to jednak dobre ustawienie do
skanowania tablic rejestracyjnych. W
celu otrzymanie najwyższego poziomu
rozpoznań kamera powinna być
zoom`owane w miejscu , gdzie numer
tablicy rejestracyjnej ma być skanowany.
Inteligentna Platforma CCTV IP
inteligentna analiza obrazu
CarR wskazówki
• Prawidłowe ustawienie kamery jest krytyczna dla dobrych wyników
• Zalecenie analizy jednego pasa ruchu jednocześnie w celu uzyskania rozpoznania
przy najwyższych prędkościach
• Kąt pionowy poniżej 30 stopni
• Kąt poziomy poniżej 25 stopni

Podgląd na tablicę rejestracyjną powinien być w pozycji pionowej najbardziej jak to
tylko możliwe

Minimalna szerokość tablicy rejestracyjnej powinna stanowić min Minimum size of the
number plate should 1/4 szerokości obrazu (bazując na rozdzielczości 768 px
szerokości )
Maks. Prędkość migawki : 1 / (prędkość w km/h * 11) sekundy

Inteligentna Platforma CCTV IP
inteligentna analiza obrazu

Tablica rejestracyjna powinna posiadać odpowiedni kontrast


Zalecane jest stosowanie dodatkowego oświetlenia IR oraz obiektywów z filtrem IR
Zastosowanie kodeka MJPEG z najniższym poziomem kompresji
Opcje licencji :
Licencja CarR dla jednej kamery na serwerze
V DIVA-P-CARR1 481 9
Licencja CarR dla dwóch kamer na serwerze
V DIVA-P-CARR2 481 9
Licencja CarR dla trzech kamer na serwerze
V DIVA-P-CARR3 481 9
Licencja CarR dla czterech kamer na serwerze
V DIVA-P-CARR4 481 9
Licencja CarR dla pięciu kamer na serwerze
V DIVA-P-CARR5 481 9
Licencja CarR dla sześciu kamer na serwerze
V DIVA-P-CARR6 481 9
Inteligentna Platforma CCTV IP
inteligentna analiza obrazu
FaceR – analiza twarzy
FaceR wyodrębnia twarze z obrazu video i digitlaizuje
je w metadane. Metadane zczytywane są z brwi, oczu ,
nosa , ust . Odnaleziona twarz może zostać
porównana z listą osób (czarna- , biała- lista) , wyniku
rozpoznania zostanie wywołane zdarzenie .
Oprócz porównywania twarzy z listą osób, również profile ryzyka mogą zostać
zaimplementowa w celu wykrywania ludzi wracających w zdefiniowanym okresie czasu.
Unikatowe Zliczanie Osób w celach marketingowych. Wszystkie te zdarzenia mogą być
wykorzystywane, aby generować makra lub aktywować inne składniki systemu jak wyjścia
przekaźnikowe modułów I/O , wysyłać zdarzenie do systemów zintegrowanych.
Wyróżniki
• Wyodrębnia twarze z obrazów wideo
• Każde znaleziony metadane twarzy można porównać z listą osób (lista czarna lub
biała)
• Rejestracja profili ryzyka i określić
• Wykrywanie podejrzanych
• Regulowany między 60 ~ 400 pikseli rozstawu oczu
• Rozpoznawanie do 25 zdjęć na sekundę
FACER Specyfikacja
Zdarzenia FaceR
Face print,confidence level, (mis)match w/lists, match percentage
elapsed time,#matches
Akcje makr z FaceR
Start / stop rozpoznania
Meta Dane
Metadane z procesu rozpoznawania przetrzymywane w bazie danych
Inteligentna Platforma CCTV IP
inteligentna analiza obrazu
Wyjście Meta Danych
Skanowane twarze, poziom ufności, pozycja (współrzędne obrazu)
Maks. Ilośc twarzy
Do 6 twarzy rozpoznawanych jednocześnie.
Dystans między oczami
Regulowane pomiędzy 60 ~ 400 pixeli
Skanowanie twarzy
17 punktów charakterystycznych w okolicy brwi, oczu, nosa i ust
Prędkość
Do 25 klatek na sekundę ciągłe ; przy wykryciu ruchu; z makra
Kryteria rozpoznania
Regulowane progi dotyczące jakości rozpoznania twarzy i
podobieństwa
Wymagane ilość próbek w bazie
Regulowane pomiędzy 1 ~ 12
Opcje licencji :
Licencja FaceR dla jednego kanału wizyjnego
V DIVA-P-FACER 481 9
Inteligentna Platforma CCTV IP
inteligentna analiza obrazu
ObjectR – analiza obiektów
Analiza treści wideo (VCA) ObjectR jest technologią automatycznej sygnalizacji stanie
sygnalizacji lub wykrywania występowania określonego podejrzanego lub zakazanego
zachowania obiektów w polu widzenia kamery CCTV.
Kluczowe funkcjonalości VCA ObjectR:
• Identyfikacja i śledzenie obiektów
• Klasyfikacja obiektów
• Kontrola (nie)ruchomych obiektów wg określonych reguł
• Sygnalizacja za pomocą zdarzeń , makr, gdy spełnione lub łamane są określone warunki
Wyróżniki
WIRTUALNA OCHRONA OBWODOWA wykorzystywana do generowania video alarmu, jeżeli pojazd
lub osoba przecina wirtualną linię. System jest zdolny do klasyfikowania obiektów i określenia kierunku
ich poruszania się . Jest to bardzo użyteczne narzędzie, do nadzorowania dużych obszarów, gdzie
ogrodzenia fizyczne nie są możliwe. Ponadto, system także stosować w połączeniu z fizyczna ochroną
ogrodzenia dla obiektów podwyższonego ryzyka
DETEKCJA ZATRZYMANEGO POJAZDU jest używany do generowania alarmu wideo, jeśli pojazd
zatrzymuje się na drogze. Rozwiązanie to jest stosowane do automatycznego wykrywania zachowań
odbiegających od normy oraz np. w czasie godzin nocnych zlokalizować nielegalnie zaparkowane
samochody. Rozwiązanie jest również odpowiednie do detekcji korków
WYKRYCIE POZOSTAWIONYCH OBIEKTÓW jest używany do generowania alarmu, jeśli obiekt, torba
na przykład, znajduje się w miejscu publicznym przez dłuższy czas. Aplikacja jest przeznaczona
głównie do terminowego czasowego wskazywanie potencjalnie niebezpiecznej sytuacji.
WAŁĘSANIE służy do wykrywania osoby, która włóczy się przez dłuższy okres we wstępnie
określonym obszarze,np. w sąsiedztwie bankomatu lub parkingu. Ta aplikacja działa dobrze w
połączeniu z Zamknij śledzenia
ZLICZANIE OSÓB stosowane do wykrywania liczby osób wchodzących i wychodzących w pewnym
miejscu całkowicie automatycznie. Aplikacja może być wsparta odpowiednimi statystykami. Aplikacja
jest najczęściej używana podczas wydarzeń specjalnych np. targów oraz w centrach handlowych.
Inteligentna Platforma CCTV IP
inteligentna analiza obrazu
ZLICZANIE POJAZDÓW jest używane do wykrywania ilości pojazdów wjeżdżających i wyjeżdżających
na wskazanej drodze lub na pewnej bramy całkowicie automatycznie wraz z odpowiednim statystykami.
Jest również możliwe, aby klasyfikować typ pojazdu. Aplikacja ma zastosowanie w pomiarach ruchu
oraz zastosowaniach garażowych.
VIDEOMINER jest inteligentną wyszukiwarką zdarzeń POST FACTUM , w której aplikacja z prędkością
do 3000 X czasu rzeczywistego odnajduję obiekty z istniejących cyfrowych metadanych wideo na
podstawie różnych szablonów wyszukiwania. W rezultacie otrzymywany jest, wysoki poziom wydajności
oraz oszczędność czasu w szczególnie wymagającym tego postepowaniu śledczym.Szablon
wyszukiwania może składać się z różnych kryteriów, w tym kierunku, obiekt śledzone,
rozmiar.Specyfikacja
Ochrona obwodowa
Wirtualne ogrodzenie ,
Aplikacje obszarowe
Wałęsanie, Pozostawiony obiekt, Wejście , Wyjście , Pojawienie się
Zniknięcie
Przepływ ruchu
Zliczanie , Klasyfikacja
Przepływ osób
Liczenie, pomiar przepływu, gęstości, detekcja kolejek
Opcje licencji :
Licencja ObjectR basic dla jednego kanału wizyjnego
V DIVA-P-ORB 481 9
Inteligentna Platforma CCTV IP
inteligentna analiza obrazu
SceneR – analiza sabotażu
Kamera CCTV stanowi bardzo znaczny koszt
systemu. Odpowiedni kąt patrzenia , kontrast ,
balans bieli oraz dużo więcej zmiennych
wymagane jest w celu otrzymania najlepszego
parametru obrazu dawanego przez kamerę.
Jeżeli punkt patrzenie kamery zostanie zmieniony
celowo lub nie) algorytm rozpoznawanie twarzy , obiektów itp. nie będzie już w stanie działać
prawidłowo. Z tego powodu stworzony został SceneR – inteligentny mechanizm detekcji
zmiany parametrów jakości, kątów patrzenia obrazu.
Funkcje
SceneR to idealne narzędzie do automatycznego utrzymania kamer sieciowych. Idealny do
stosowania w bardzo bezpiecznym, bezobsługowym środowisku, skonfigurowany w taki
sposób, że w ciągu jednej sekundy został przekazany alarm do centrum monitoringu , jeśli
kamera został poruszona ,zakryta lub sam obraz stał się nieostry i nie jest daje już
doskonałego obraz.
Opcje licencji :
Licencja w standardzie zawarta w licencji :
DIVA-P-VCH / DIVA-B2P-VCH / DIVA-B-VCH
