vdg sense vca_2015 (pdf )

Inteligentna Platforma CCTV IP
inteligentna analiza obrazu

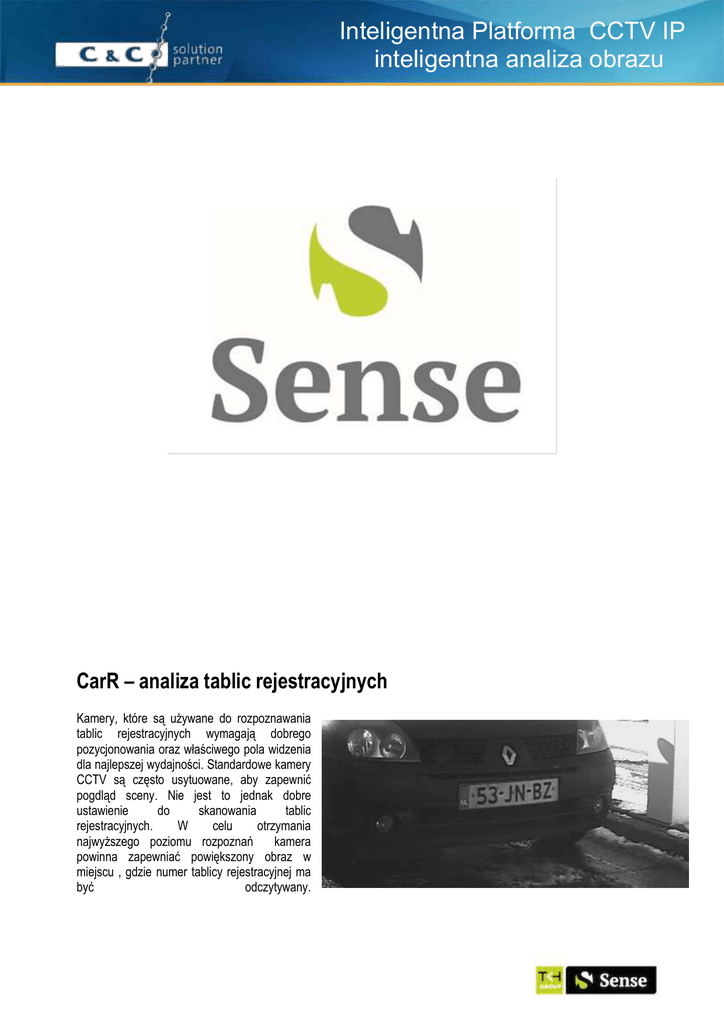

CarR – analiza tablic rejestracyjnych
Kamery, które są używane do rozpoznawania
tablic rejestracyjnych wymagają dobrego
pozycjonowania oraz właściwego pola widzenia
dla najlepszej wydajności. Standardowe kamery
CCTV są często usytuowane, aby zapewnić
pogdląd sceny. Nie jest to jednak dobre
ustawienie
do
skanowania
tablic
rejestracyjnych.
W
celu
otrzymania
najwyższego poziomu rozpoznań
kamera
powinna zapewniać powiększony obraz w
miejscu , gdzie numer tablicy rejestracyjnej ma
być
odczytywany.
Inteligentna Platforma CCTV IP
inteligentna analiza obrazu
CarR wskazówki
• Prawidłowe ustawienie kamery jest krytyczna dla dobrych wyników
• Zalecenie analizy jednego pasa ruchu jednocześnie w celu uzyskania rozpoznania przy
najwyższych prędkościach
• Kąt pionowy poniżej 30 stopni
• Kąt poziomy poniżej 25 stopni

Podgląd na tablicę rejestracyjną powinien być w pozycji pionowej najbardziej jak to tylko
możliwe

Minimalna szerokość tablicy rejestracyjnej powinna stanowić min Minimum size of the number
plate should 1/4 szerokości obrazu (bazując na rozdzielczości 768 px szerokości )
Inteligentna Platforma CCTV IP
inteligentna analiza obrazu


Maks. Prędkość migawki : 1 / (prędkość w km/h * 11) sekundy
Tablica rejestracyjna powinna posiadać odpowiedni kontrast


Zalecane jest stosowanie dodatkowego oświetlenia IR oraz obiektywów z filtrem IR
Zastosowanie kodeka MJPEG z najniższym poziomem kompresji
Opcje licencji :
Licencja CarR dla jednej kamery na serwerze
V SP-CARR1 481 9
Licencja CarR dla dwóch kamer na serwerze
V SP-CARR2 481 9
Licencja CarR dla trzech kamer na serwerze
V SP-CARR3 481 9
Licencja CarR dla czterech kamer na serwerze
V SP-CARR4 481 9
Licencja CarR dla pięciu kamer na serwerze
V SP-CARR5 481 9
Licencja CarR dla sześciu kamer na serwerze
V SP-CARR6 481 9
Inteligentna Platforma CCTV IP
inteligentna analiza obrazu
FaceR – analiza twarzy
FaceR wyodrębnia twarze z obrazu video i digitlaizuje je w
metadane. Metadane zczytywane są z brwi, oczu , nosa , ust .
Odnaleziona twarz może zostać porównana z listą osób (czarna- ,
biała- lista) , wyniku rozpoznania zostanie wywołane zdarzenie .
Oprócz porównywania twarzy z listą osób, również profile ryzyka
mogą zostać zaimplementowa w celu wykrywania ludzi wracających w zdefiniowanym okresie czasu.
Unikatowe Zliczanie Osób
w celach marketingowych. Wszystkie te zdarzenia mogą być
wykorzystywane, aby generować makra lub aktywować inne składniki systemu jak wyjścia przekaźnikowe
modułów I/O , wysyłać zdarzenie do systemów zintegrowanych.
Wyróżniki
• Wyodrębnia twarze z obrazów wideo
• Każde znaleziony metadane twarzy można porównać z listą osób (lista czarna lub biała)
• Rejestracja profili ryzyka i określić
• Wykrywanie podejrzanych
• Regulowany między 60 ~ 400 pikseli rozstawu oczu
• Rozpoznawanie do 25 zdjęć na sekundę
FACER Specyfikacja
Zdarzenia FaceR
Face print,confidence level, (mis)match w/lists, match percentage elapsed
time,#matches
Akcje makr z FaceR
Start / stop rozpoznania
Meta Dane
Metadane z procesu rozpoznawania przetrzymywane w bazie danych
Wyjście Meta Danych
Skanowane twarze, poziom ufności, pozycja (współrzędne obrazu)
Inteligentna Platforma CCTV IP
inteligentna analiza obrazu
Maks. Ilośc twarzy
Do 6 twarzy rozpoznawanych jednocześnie.
Dystans między oczami
Regulowane pomiędzy 60 ~ 400 pixeli
Skanowanie twarzy
17 punktów charakterystycznych w okolicy brwi, oczu, nosa i ust
Prędkość
Do 25 klatek na sekundę ciągłe ; przy wykryciu ruchu; z makra
Kryteria rozpoznania
Regulowane progi
podobieństwa
dotyczące
jakości
rozpoznania
Wymagane ilość próbek w bazie
Regulowane pomiędzy 1 ~ 12
Opcje licencji :
Licencja FaceR dla jednego kanału wizyjnego
V SP-FACER 481 9
twarzy
i
Inteligentna Platforma CCTV IP
inteligentna analiza obrazu
ObjectR – analiza obiektów
Analiza treści wideo (VCA) ObjectR jest technologią
automatycznej sygnalizacji stanie sygnalizacji lub
wykrywania
występowania
określonego
podejrzanego lub zakazanego zachowania obiektów
w polu widzenia kamery CCTV.
Kluczowe funkcjonalości VCA ObjectR:
• Identyfikacja i śledzenie obiektów
• Klasyfikacja obiektów
• Kontrola (nie)ruchomych obiektów wg określonych reguł
• Sygnalizacja za pomocą zdarzeń , makr, gdy spełnione lub łamane są określone warunki
Wyróżniki
WIRTUALNA OCHRONA OBWODOWA wykorzystywana do generowania video alarmu, jeżeli pojazd lub osoba
przecina wirtualną linię. System jest zdolny do klasyfikowania obiektów i określenia kierunku ich poruszania się .
Jest to bardzo użyteczne narzędzie, do nadzorowania dużych obszarów, gdzie ogrodzenia fizyczne nie są
możliwe. Ponadto, system można także stosować w połączeniu z fizyczna ochroną ogrodzenia dla obiektów
podwyższonego ryzyka
DETEKCJA ZATRZYMANEGO POJAZDU jest używany do generowania alarmu wideo, jeśli pojazd zatrzymuje się
na drodze. Rozwiązanie to jest stosowane do automatycznego wykrywania zachowań odbiegających od normy
oraz np. w czasie godzin nocnych zlokalizować nielegalnie zaparkowane samochody. Rozwiązanie jest również
odpowiednie do detekcji korków
WYKRYCIE POZOSTAWIONYCH OBIEKTÓW jest używany do generowania alarmu, jeśli obiekt, torba na
przykład, znajduje się w miejscu publicznym przez dłuższy czas. Aplikacja jest przeznaczona głównie do
terminowego czasowego wskazywanie potencjalnie niebezpiecznej sytuacji.
WAŁĘSANIE służy do wykrywania osoby, która włóczy się przez dłuższy okres we wstępnie określonym
obszarze,np. w sąsiedztwie bankomatu lub parkingu. Ta aplikacja działa dobrze w połączeniu z Zamknij śledzenia
Inteligentna Platforma CCTV IP
inteligentna analiza obrazu
ZLICZANIE OSÓB stosowane do wykrywania liczby osób wchodzących i wychodzących w pewnym miejscu
całkowicie automatycznie. Aplikacja może być wsparta odpowiednimi statystykami. Aplikacja jest najczęściej
używana podczas wydarzeń specjalnych np. targów oraz w centrach handlowych.
ZLICZANIE POJAZDÓW jest używane do wykrywania ilości pojazdów wjeżdżających i wyjeżdżających na
wskazanej drodze lub na pewnej bramy całkowicie automatycznie wraz z odpowiednim statystykami. Jest również
możliwe, aby klasyfikować typ pojazdu. Aplikacja ma zastosowanie w pomiarach ruchu oraz zastosowaniach
garażowych.
Ochrona obwodowa
Wirtualne ogrodzenie ,
Aplikacje obszarowe
Wałęsanie, Pozostawiony obiekt, Wejście , Wyjście , Pojawienie się
Zniknięcie
Przepływ ruchu
Zliczanie , Klasyfikacja
Przepływ osób
Liczenie, pomiar przepływu,
Opcje licencji :
Licencja ObjectR basic dla jednego kanału wizyjnego
V SP-ORB 481 9
Inteligentna Platforma CCTV IP
inteligentna analiza obrazu
SceneR – analiza sabotażu
Kamera CCTV stanowi bardzo znaczny koszt systemu.
Odpowiedni kąt patrzenia , kontrast , balans bieli oraz dużo
więcej zmiennych wymagane jest w celu otrzymania
najlepszego parametru obrazu dawanego przez kamerę.
Jeżeli punkt patrzenie kamery zostanie zmieniony celowo
lub nie) algorytm rozpoznawanie twarzy , obiektów itp. nie
będzie już w stanie działać prawidłowo. Z tego powodu stworzony został SceneR – inteligentny
mechanizm detekcji zmiany parametrów jakości, kątów patrzenia obrazu.
Funkcje
SceneR to idealne narzędzie do automatycznego utrzymania kamer sieciowych. Idealny do stosowania w
bardzo bezpiecznym, bezobsługowym środowisku, skonfigurowany w taki sposób, że w ciągu jednej
sekundy został przekazany alarm do centrum monitoringu , jeśli kamera został poruszona ,zakryta lub
sam obraz stał się nieostry i nie jest daje już doskonałego obraz.
Opcje licencji :
Licencja w standardzie zawarta w licencji :
SP-VCH / SB2P-VCH / SB-VCH
