D-03.05.01 Zbiorniki retencyjno – infiltracyjne

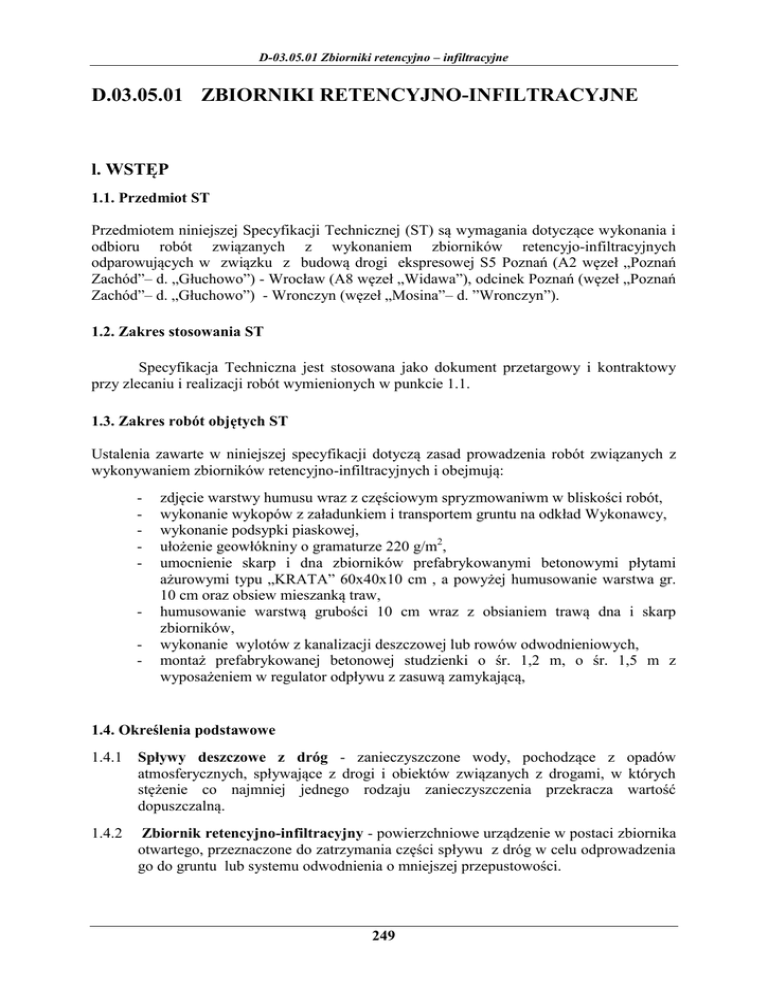

D.03.05.01 ZBIORNIKI RETENCYJNO-INFILTRACYJNE
l. WSTĘP
1.1. Przedmiot ST
Przedmiotem niniejszej Specyfikacji Technicznej (ST) są wymagania dotyczące wykonania i
odbioru robót związanych z wykonaniem zbiorników retencyjo-infiltracyjnych
odparowujących w związku z budową drogi ekspresowej S5 Poznań (A2 węzeł „Poznań
Zachód”– d. „Głuchowo”) - Wrocław (A8 węzeł „Widawa”), odcinek Poznań (węzeł „Poznań
Zachód”– d. „Głuchowo”) - Wronczyn (węzeł „Mosina”– d. ”Wronczyn”).
1.2. Zakres stosowania ST
Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy
przy zlecaniu i realizacji robót wymienionych w punkcie 1.1.
1.3. Zakres robót objętych ST
Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z
wykonywaniem zbiorników retencyjno-infiltracyjnych i obejmują:
-
-
zdjęcie warstwy humusu wraz z częściowym spryzmowaniwm w bliskości robót,
wykonanie wykopów z załadunkiem i transportem gruntu na odkład Wykonawcy,
wykonanie podsypki piaskowej,
ułożenie geowłókniny o gramaturze 220 g/m2,
umocnienie skarp i dna zbiorników prefabrykowanymi betonowymi płytami
ażurowymi typu „KRATA” 60x40x10 cm , a powyżej humusowanie warstwa gr.
10 cm oraz obsiew mieszanką traw,
humusowanie warstwą grubości 10 cm wraz z obsianiem trawą dna i skarp
zbiorników,
wykonanie wylotów z kanalizacji deszczowej lub rowów odwodnieniowych,
montaż prefabrykowanej betonowej studzienki o śr. 1,2 m, o śr. 1,5 m z
wyposażeniem w regulator odpływu z zasuwą zamykającą,
1.4. Określenia podstawowe
1.4.1 Spływy deszczowe z dróg - zanieczyszczone wody, pochodzące z opadów
atmosferycznych, spływające z drogi i obiektów związanych z drogami, w których
stężenie co najmniej jednego rodzaju zanieczyszczenia przekracza wartość
dopuszczalną.
1.4.2
Zbiornik retencyjno-infiltracyjny - powierzchniowe urządzenie w postaci zbiornika
otwartego, przeznaczone do zatrzymania części spływu z dróg w celu odprowadzenia
go do gruntu lub systemu odwodnienia o mniejszej przepustowości.
249
D-03.05.01 Zbiorniki retencyjno – infiltracyjne
1.4.3. Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi
normami i z definicjami podanymi w ST D-M.00.00.00 „Wymagania ogólne".
1.5. Ogólne wymagania dotyczące robót
Wykonawca jest odpowiedzialny za jakość wykonania Robót oraz za zgodność
z Dokumentacją Projektową, ST i poleceniami Inżyniera.
Ogólne wymagania dotyczące robót podano w ST D-M.00.00.00 "Wymagania
ogólne".
2. MATERIAŁY
2.1. Ogólne wymagania dotyczące materiałów
Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w
ST D-M.00.00.00 „Wymagania ogólne".
2.2. Rodzaje materiałów stosowanych przy wykonywaniu zbiorników:
-
płyty betonowe prefabrykowane typu ”krata” o wymiarach 60x40x10 cm
wymagania jak w ST D.06.01.01,
piasek frakcja 0/16 mm,
żwir – wymagania jak w PN-B-11111:1996, ( min. Klasy III )
geowłóknina o gramaturze 220 g/m2;geomembrana o gr. min. 2 mm
humus i nasiona traw – wymagania jak w ST D.06.01.01,
2.3. Żelbetowe budowle wlotowe i wylotowe
-
beton hydrotechniczny C25/30 – wymagania jak w PN-EN 206-1:2003.
stal zbrojeniowa ST0S,
piasek – wymagania jak w PN-B-11113:1996, ( min. Gatunek 3 )
rurociągi z rur z PE, PP 200÷400 mm,
regulatory odpływu,
regulatory odpływu z zasuwą zamykającą,
2.4. Betonowe wyloty rurociągów i umocnienie rowów w obrębie rurociągów – materiały
jak w ST D.06.01.01.
3. SPRZĘT
3.1. Ogólne wymagania dotyczące sprzętu
Ogólne wymagania dotyczące sprzętu podano w ST D-M.00.00.00 „Wymagania
ogólne pkt. 3.
250
D-03.05.01 Zbiorniki retencyjno – infiltracyjne
3.2. Sprzęt do wykonania zbiorników
Zbiorniki można wykonać ręcznie lub przy użyciu dowolnego typu sprzętu
mechanicznego do robót zimnych, zaakceptowanego przez Inżyniera, jak: koparki, spycharki,
zgarniarki, równiarki do wykonania wykopu pod zbiornik, ubijaki itp. do wykonania wału
ziemnego wokół zbiornika i makroniwelacji wokół zbiornika.
4. TRANSPORT
4.1. Ogólne wymagania dotyczące transportu
Ogólne wymagania dotyczące transportu podano w ST D-M.00.00.00 „Wymagania
ogólne".
Piasek i humus można przewozić dowolnymi środkami transportu, w warunkach
zabezpieczających je przed zanieczyszczeniem, nadmiernym wysuszeniem i zawilgoceniem
oraz zmieszaniem z innymi materiałami.
Płyty betonowe ażurowe można przewozić dowolnymi środkami transportu. Płyty
powinny być zabezpieczone przed przemieszczaniem się i uszkodzeniami w czasie transportu.
Geowłókninę i geomembranę należy przewozić zgodnie z zaleceniami producenta.
Transport humusu i nasion traw jak w ST D.06.01.01.
Beton należy przewozić specjalistycznymi samochodami do transportu betonu.
Pozostałe materiały można przewozić dowolnymi środkami transportu.
Rury należy przewozić jak w ST D.03.02.01.
5. WYKONANIE ROBÓT
5.1. Ogólne zasady wykonania robót
Ogólne zasady wykonania robót podano w ST D-M.00.00.00 „Wymagania ogólne".
5.2. Wykonanie wykopu pod zbiornik retencyjno-infiltracyjny.
Zdjęcie i pryzmowanie humusu należy wykonać jak w ST D.01.02.02.
Wykop pod zbiornik należy wykonywać warstwowo z zachowaniem następujących
dokładności:
-
odchylenie krawędzi zbiornika od krawędzi projektowanych nie powinno być większe od
251
D-03.05.01 Zbiorniki retencyjno – infiltracyjne
-
10 cm,
różnica w stosunku do projektowanych rzędnych nie powinna przekraczać + l cm lub - 3
cm,
pochylenie skarp wykopu nie powinno się różnić od pochyleń projektowanych więcej niż
10%.
Jeżeli wymienione sposoby nie umożliwią zużycia całego nadmiaru ziemi, należy
wykorzystać ją według wskazań Inżyniera.
5.3. Umocnienie skarp płytami typu „krata” w zbiornikach
Po wykonaniu wykopu należy ułożyć warstwę filtracyjną a następnie geowłókninę
filtracyjną. Na geowłókninie wykonać podsypkę pod płyty otworowe, a następnie ułożyć
płyty otworowe. Po ułożeniu płyt należy wypełnić otwory w płytach materiałem filtracyjnym.
5.4. Umocnienie skarp zbiornika
Górną powierzchnię skarpy należy przykryć warstwą humusu grubości 10 cm,.
Warstwa humusu powinna być lekko zagęszczona i przedłużona poza krawędź wykopu na
szerokości od 15 do 20 cm.
Przed obsianiem trawą powierzchni skarpy można rozłożyć na niej nawozy sztuczne,
w ilości od 7 do 8 g/m2 skarpy.
Obsianie powierzchni skarpy trawą powinno być przeprowadzone w odpowiednich
warunkach atmosferycznych. Nasiona trawy należy rozsypać równomiernie na powierzchni
skarpy w ilości co najmniej 4 g/m2. Po rozsypaniu nasion, powinny być one przykryte
gruntem poprzez lekkie grabienie powierzchni skarpy.
Należy podjąć wszelkie środki aby zapewnić prawidłowy rozwój trawy po wysianiu.
5.5. Zjazdy do zbiornika
Zjazdy do zbiorników należy wykonać zgodnie z Dokumentacją Projektową z
prefabrykowanych betonowych płyt ażurowych z wypełnieniem otworów humusem z
obsianiem trawą,
5.6. Wyloty i wloty
Wykonanie budowli wlotowych i wylotowych z betonu hydrotechnicznego C25/30 z i
rurociągiem odpływowym średnicy jak w Dokumentacji Projektowej.
5.7 Wykonanie rurociągów
Rurociągi z rur z PE, PP średnicy 200÷400 mm należy wykonać na podsypce
piaskowej grubości 15 cm. Wyloty rurociągów należy wykonać jako betonowe zgodnie z
KPED – karta 02.16. Umocnienie rowów w obrębie wylotów należy wykonać zgodnie z
dokumentacją projektową.
5.8 Wykonanie makroniwelacji wokół zbiorników
252
D-03.05.01 Zbiorniki retencyjno – infiltracyjne
Teren wokół zbiorników retencyjno-infiltracyjnych należy w zależności od potrzeb podnieść
poprzez zdjęcie warstwy humusu i następnie nadsypanie gruntem z wykopu. Należy
wykonanać obwałowania wokół zbiornika wraz z zagęszczeniem gruntu do Is=1,0, a
pozostałą część nasypu warstwami nadsypywać do wymaganej wysokości z dowiązaniem
do istniejącego ukształtowania terenu ( 1: 10).
6. KONTROLA JAKOŚCI ROBÓT
6.1. Ogólne zasady kontroli jakości robót
Ogólne zasady kontroli jakości robót podano w ST D-M.00.00.00 „Wymagania
ogólne".
6.2. Kontrola w czasie wykonywania zbiornika
W czasie wykonywania zbiorników należy zbadać:
zgodność wykonania zbiornika z Dokumentacją Projektową (lokalizację, wymiary),
dokładność wykonania robót ziemnych, zgodnie z pkt 5.3,
poprawność ułożenia geowłókniny,
poprawność wykonania zjazdu z płyt betonowych,
prawidłowość wykonania umocnień skarp.
zgodność wykonania żelbetowej budowli wlotowej lub wylotowej z
Dokumentacją Projektową.
g) poprawność wykonania rurociągów,
h) zgodność wykonania betonowych wylotów rurociągów i umocnienia rowów z
KPED,
i) wymagany wskaźnik zagęszczenia nasypów wokół zbiorników.
a)
b)
c)
d)
e)
f)
7. OBMIAR ROBÓT
Ogólne zasady obmiaru robót podano w ST D-M-00.00.00 „Wymagania ogólne" pkt 7
Jednostką obmiaru robót jest:
1 m2 (metr kwadratowy) wykonanego zbiornika retencyjno - infiltracyjnego.
8. ODBIÓR ROBÓT
Ogólne zasady odbioru robót podano w ST D-M.00.00.00 „Wymagania ogólne".
Roboty uznaje się za wykonane zgodnie z Dokumentacją Projektową, ST i wymaganiami
Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki
pozytywne.
9. PODSTAWA PŁATNOŚCI
Ogólne ustalenia dotyczące podstawy płatności podano w ST D-M.00.00.00 „Wymagania
253
D-03.05.01 Zbiorniki retencyjno – infiltracyjne
ogólne".
Cena wykonania robót 1 m2 zbiornika retencyjno - infiltracyjnego obejmuje:
-
wyznaczenie lokalizacji zbiornika,
zakup i dostarczenie materiałów,
wykonanie wykopu pod zbiornik,
załadunek i transport gruntu z wykopu na odkład Wykonawcy lub utylizacja,
odwodnienie wykopów,
plantowanie i wyrównanie skarp zbiorników,
wykonanie podsypki piaskowej,
ułożenie geowłókniny filtracyjnej lub geomembrany,
wykonanie warstwy filtracyjnej,
ułożenie betonowych płyt ażurowych,
ułożenie betonowych płyt ażurowych na zjazdach do zbiornika z wypełnieniem otworów
humusem z obsianiem trawą,
- wykonanie betonowego wlotu i wylotu wraz z umocnieniem rowów w obrębie wlotów,
- umocnienie skarp przez humusowanie,
- obsianie skarp mieszanką traw,
- wykonanie studni ujściowe z kompletnym wyposażeniem,
- przeprowadzenie badań i pomiarów wymaganych w Specyfikacji Technicznej,
- uporządkowanie miejsca prowadzonych robót,
- koszty za zajęcie terenu podczas wykonywania robót.
10. PRZEPISY ZWIAZANE
PN-S-02205
Drogi samochodowe. Roboty ziemne. Wymagania i badania.
BN-77/8931-12
Oznaczanie wskaźnika zagęszczania gruntu.
PN-B-11111:1996
Kruszywa mineralne. Kruszywa naturalne do nawierzchni
drogowych. Żwir i mieszanka
PN-B-11113:1996
Kruszywa mineralne. Kruszywa naturalne do nawierzchni
drogowych. Piasek
PN-EN 206-1:2003
Beton. Część 1: Wymagania, właściwości, produkcja i zgodność
