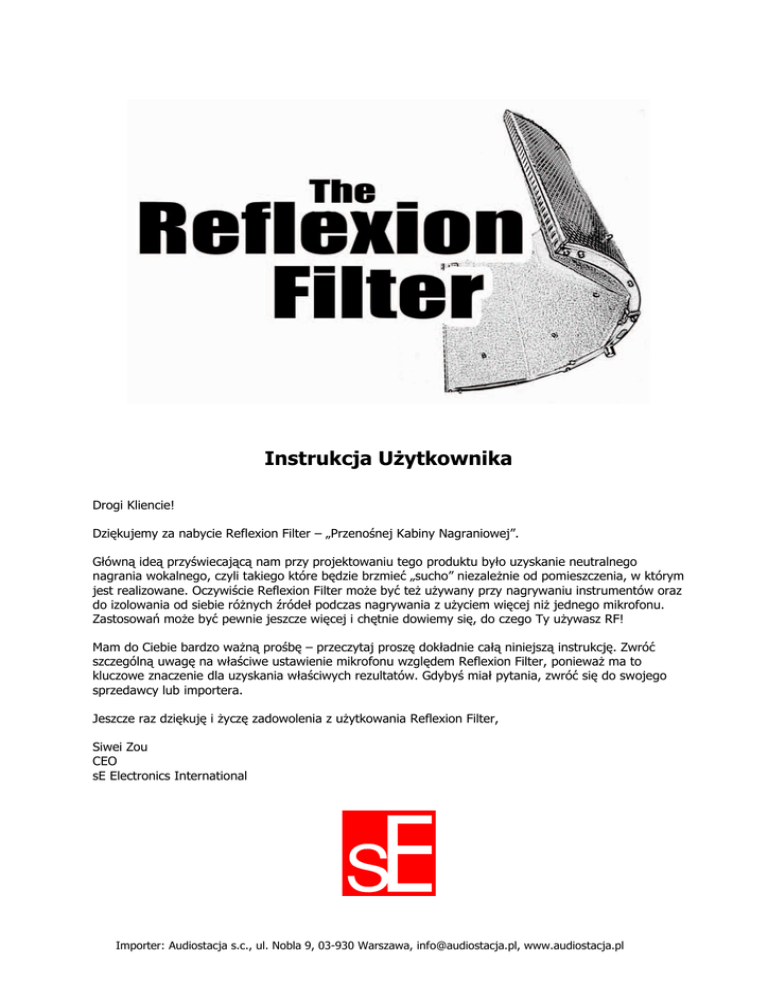

Instrukcja Użytkownika
Drogi Kliencie!
Dziękujemy za nabycie Reflexion Filter – „Przenośnej Kabiny Nagraniowej”.
Główną ideą przyświecającą nam przy projektowaniu tego produktu było uzyskanie neutralnego
nagrania wokalnego, czyli takiego które będzie brzmieć „sucho” niezależnie od pomieszczenia, w którym
jest realizowane. Oczywiście Reflexion Filter może być też używany przy nagrywaniu instrumentów oraz
do izolowania od siebie różnych źródeł podczas nagrywania z użyciem więcej niż jednego mikrofonu.
Zastosowań może być pewnie jeszcze więcej i chętnie dowiemy się, do czego Ty używasz RF!
Mam do Ciebie bardzo ważną prośbę – przeczytaj proszę dokładnie całą niniejszą instrukcję. Zwróć
szczególną uwagę na właściwe ustawienie mikrofonu względem Reflexion Filter, ponieważ ma to
kluczowe znaczenie dla uzyskania właściwych rezultatów. Gdybyś miał pytania, zwróć się do swojego
sprzedawcy lub importera.
Jeszcze raz dziękuję i życzę zadowolenia z użytkowania Reflexion Filter,
Siwei Zou
CEO
sE Electronics International
Importer: Audiostacja s.c., ul. Nobla 9, 03-930 Warszawa, [email protected], www.audiostacja.pl
Czym jest Reflexion Filter?
Reflexion Filter to przenośne urządzenie umożliwiające nagrywanie różnych źródeł przy użyciu
mikrofonu przy znacznym lub całkowitym zredukowaniu akustyki pomieszczenia. Reflexion Filter to
zaawansowana „ścianka” kompozytowa, którą montuje się na statywie mikrofonowym za pomocą
dołączonego regulowanego uchwytu – pomaga to uzyskać „neutralne” i „suche” nagranie nawet w
pomieszczeniach bez prawidłowej adaptacji lub izolacji akustycznej. Co więcej, Reflexion Filter to
prawdziwe wybawienie dla właścicieli domowych czy projektowych studiów nagrań, gdzie często
reżyserka i kabina nagraniowa to to samo pomieszczenie. Od teraz szum z komputera lub odgłosy zza
okna nie będą już problemem!
Trochę techniki:
Reflexion Filter posiada 6 głównych warstw. Po pierwsze solidna warstwa z dziurkowanego aluminium,
która przepuszcza fale dźwiękowe i kieruje je, rozproszone, do warstwy zrobionej z pochłaniającej
energię akustyczną wełny. Następnie dźwięk trafia na folię aluminiową, która rozprasza energię
dźwiękową i pomaga osłabić fale o niskiej częstotliwości. Potem kolejna „warstwa”, czyli pusta
przestrzeń, która pracuje jak bariera akustyczna. Następnie znowu warstwa wełny i znowu dziurkowane
aluminium, co umożliwia zaabsorbowanie i wchłonięcie pozostałej energii akustycznej.
Główny pochłaniacz energii zrobiony jest w kawałków pianki aluminiowej, która pochłania i rozprasza
fale dźwiękowe, kierując je do głównego filtra.
W komplecie kupujący otrzymuje także specjalną belkę montażową, która pozwala na jednoczesne
zamontowanie Reflexion Filter oraz standardowego uchwytu mikrofonowego do pojedynczego statywu.
Mocowanie umożliwia na dowolne ustawienie urządzenia względem mikrofonu w celu osiągnięcia
optymalnej pozycji.
Jak to działa?
Różne warstwy, z których zbudowany jest Reflexion Filter pochłaniają i rozpraszają fale dźwiękowe, co
powoduje, że energia akustyczna stopniowo osłabia się. To z kolei sprawia, że coraz mniej
„niepożądanej” energii akustycznej „uderza” w ściany pomieszczenia i inne powierzchnie, co bardzo
znacznie ogranicza wpływ akustyki pomieszczenia na dźwięk trafiający do membrany mikrofonu. Kształt
filtra został wnikliwie przetestowany i dobrany w celu zmaksymalizowania efektu absorpcji przy
jednoczesnym ograniczeniu koloracji dźwięku (na poziomie max. 1dB) i niewpływaniu na
charakterystykę kierunkową mikrofonu.
Podsumowując:
Reflexion Filter to bardzo nowatorskie i użyteczne urządzenie. Umożliwi Ci nagrywanie wokali, gitar i
innych instrumentów bez potrzeby posiadania specjalnego pomieszczenia. Pozwoli Ci na odseparowanie
dwóch lub więcej instrumentalistów nagrywających jednocześnie do różnych mikrofonów. Jest lekki.
Jest bardzo nowoczesny i wykorzystuje opatentowaną technologię. Działa! I kosztuje ułamek kwoty,
jaką trzeba by zainwestować w adaptację akustyczną pomieszczenia.
Masz studio? Chcesz nagrywać i realizować jednocześnie? Reflexion Filter jest właśnie dla Ciebie!
Importer: Audiostacja s.c., ul. Nobla 9, 03-930 Warszawa, [email protected], www.audiostacja.pl
Instalacja Reflexion Filter
1. Wyjmij komplet z opakowania – zachowaj opakowanie na
wypadek gdybyś chciał przechować lub przewieźć sprzęt –
RF to solidny kawał metalu (i nie tylko), ale może ulec
uszkodzeniu jeżeli nie będzie właściwie przechowywany lub
przewożony. W opakowaniu powinieneś znaleźć następujące
elementy: Reflexion Filter oraz system mocujący RF do
statywu: uchwyt do statywu, pręt mocujący oraz klucz do
przykręcenie pręta do RF.
1. 2. Przykręć uchwyt mocujący do statywu mikrofonowego.
Postaraj się o porządny i stabilny statyw, ponieważ uchwyt
razem z RF i mikrofonem trochę waży… Jeżeli to możliwe
przymocuj uchwyt do pionowej rurki statywu (a nie do
regulowanej rurki, do której zwykle mocujesz mikrofon).
Uchwyt mocujący wyposażony jest w sprężynę, która ułatwia
prawidłowe mocowanie uchwytu do statywu. Statywy mają
różne wymiary i średnice rurek, ale uchwyt skonstruowany
jest w taki sposób, aby możliwe było zamocowanie go do
większości statywów. Ważne jest, aby dwie części uchwytu
które obejmują rurkę statywu były do siebie równoległe –
wtedy „chwyt” jest najlepszy.
3. Przykręć pręt mocujący do Reflexion Filter. Dokręć go przy użyciu
załączonego klucza płaskiego.
Importer: Audiostacja s.c., ul. Nobla 9, 03-930 Warszawa, [email protected], www.audiostacja.pl
4. Następnie przymocuj Reflexion Filter do uchwytu mocującego –
włóż pręt mocujący do otworu w uchwycie i dokręć go porządnie za
pomocą metalowej „rączki”.
5. Możesz teraz poeksperymentować z ustawieniem mikrofonu, który
mocujesz do zamontowanego na poziomej belce uchwytu. Możesz
też regulować wysokość oraz kąt nachylenia całego zestawu
Reflexion Filter – mikrofon.
Idealna pozycja…!
A teraz najważniejsza część – prawidłowe ustawienie mikrofonu względem RF. Idealna pozycja
wyjściowa jest następująca:
- kapsuła mikrofonu znajduje się centralnie (pionowo i poziomo)
względem wewnętrznej powierzchni Reflexion Filter.
- kapsuła mikrofonu znajduje się mniej więcej na „wysokości”
bocznych krawędzi RF – czyli patrząc z boku widzimy tylko
frontową siateczkę mikrofonu w połowie wysokości RF.
Oczywiście możesz eksperymentować z ustawieniem mikrofonu
dla uzyskania różnych rezultatów brzmieniowych. Przesunięcie
mikrofonu „w głąb” RF zaowocuje ciemniejszym i mniej „żywym”
dźwiękiem, ale wpłynie też na charakterystykę kierunkową
mikrofonu (zawęzi ją). Zazwyczaj efekt taki będzie niepożądany,
ale może też pomóc w uzyskaniu świetnego brzmienia – spróbuj
nagrać tak piec gitarowy – rezultat może być super!
Przesunięcie mikrofonu w drugą stronę (bardziej na zewnątrz)
spowoduje oczywiście, że nagranie będzie zawierać więcej
akustyki pomieszczenia. Zazwyczaj jest to niepożądane, ale może
być użyteczne, jeżeli zależy Ci na mniej neutralnym brzmieniu.
Reflexion Filter może być używany także przy nagraniach
instrumentalnych (np. gitary akustycznej), a także do izolacji
różnych źródeł sygnału (np. gitary i wokalu) – zastosowań może
być sporo i pewnie każdy znajdzie ich wiele.
Jeszcze raz dziękujemy Ci za zakup RF i życzymy samych udanych nagrań!
