I 400 SBS

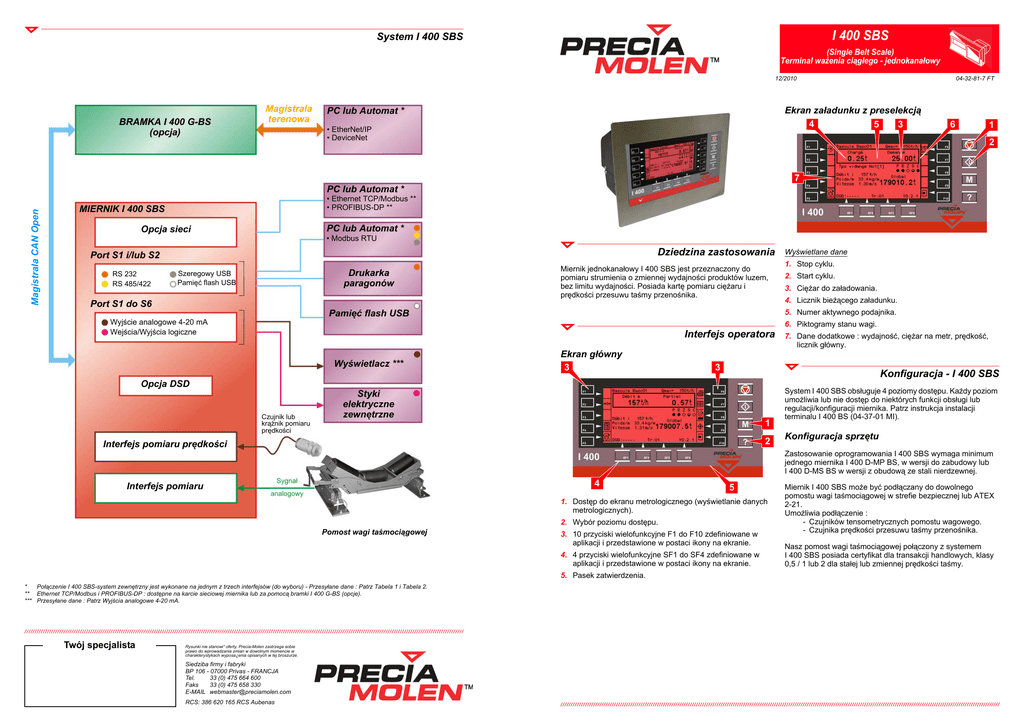

System I 400 SBS
(Single Belt Scale)
Terminal ważenia ciągłego - jednokanałowy
12/2010
BRAMKA I 400 G-BS
(opcja)
Magistrala
terenowa
04-32-81-7 FT
Ekran załadunku z preselekcją
4
5
3
PC lub Automat *
• EtherNet/IP
• DeviceNet
6
1
2
7
Magistrala CAN Open
PC lub Automat *
• Ethernet TCP/Modbus **
• PROFIBUS-DP **
MIERNIK I 400 SBS
PC lub Automat *
Opcja sieci
• Modbus RTU
Dziedzina zastosowania
Port S1 i/lub S2
RS 232
RS 485/422
Drukarka
paragonów
Szeregowy USB
Pamięć flash USB
Port S1 do S6
Miernik jednokanałowy I 400 SBS jest przeznaczony do
pomiaru strumienia o zmiennej wydajności produktów luzem,
bez limitu wydajności. Posiada kartę pomiaru ciężaru i
prędkości przesuwu taśmy przenośnika.
Interfejs operatora
Wyświetlacz ***
Opcja DSD
Czujnik lub
krążnik pomiaru
prędkości
1. Stop cyklu.
2. Start cyklu.
3. Ciężar do załadowania.
4. Licznik bieżącego załadunku.
5. Numer aktywnego podajnika.
Pamięć flash USB
Wyjście analogowe 4-20 mA
Wejścia/Wyjścia logiczne
Wyświetlane dane
Ekran główny
3
6. Piktogramy stanu wagi.
7. Dane dodatkowe : wydajność, ciężar na metr, prędkość,
licznik główny.
3
Konfiguracja - I 400 SBS
Styki
elektryczne
zewnętrzne
1
2
Interfejs pomiaru prędkości
System I 400 SBS obsługuje 4 poziomy dostępu. Każdy poziom
umożliwia lub nie dostęp do niektórych funkcji obsługi lub
regulacji/konfiguracji miernika. Patrz instrukcja instalacji
terminalu I 400 BS (04-37-01 MI).
Konfiguracja sprzętu
Zastosowanie oprogramowania I 400 SBS wymaga minimum
jednego miernika I 400 D-MP BS, w wersji do zabudowy lub
I 400 D-MS BS w wersji z obudową ze stali nierdzewnej.
Interfejs pomiaru
Sygnał
4
analogowy
5
1. Dostęp do ekranu metrologicznego (wyświetlanie danych
metrologicznych).
2. Wybór poziomu dostępu.
Pomost wagi taśmociągowej
3. 10 przyciski wielofunkcyjne F1 do F10 zdefiniowane w
aplikacji i przedstawione w postaci ikony na ekranie.
4. 4 przyciski wielofunkcyjne SF1 do SF4 zdefiniowane w
aplikacji i przedstawione w postaci ikony na ekranie.
Miernik I 400 SBS może być podłączany do dowolnego
pomostu wagi taśmociągowej w strefie bezpiecznej lub ATEX
2-21.
Umożliwia podłączenie :
- Czujników tensometrycznych pomostu wagowego.
- Czujnika prędkości przesuwu taśmy przenośnika.
Nasz pomost wagi taśmociągowej połączony z systemem
I 400 SBS posiada certyfikat dla transakcji handlowych, klasy
0,5 / 1 lub 2 dla stałej lub zmiennej prędkości taśmy.
5. Pasek zatwierdzenia.
*
Połączenie I 400 SBS-system zewnętrzny jest wykonane na jednym z trzech interfejsów (do wyboru) - Przesyłane dane : Patrz Tabela 1 i Tabela 2.
** Ethernet TCP/Modbus i PROFIBUS-DP : dostępne na karcie sieciowej miernika lub za pomocą bramki I 400 G-BS (opcje).
*** Przesyłane dane : Patrz Wyjścia analogowe 4-20 mA.
/ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / // / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /
Twój specjalista
Rysunki nie stanowi¹ oferty. Precia-Molen zastrzega sobie
prawo do wprowadzania zmian w dowolnym momencie w
charakterystykach wyposa¿enia opisanych w tej broszurze.
Siedziba firmy i fabryki
BP 106 - 07000 Privas - FRANCJA
Tel.
33 (0) 475 664 600
Faks
33 (0) 475 658 330
E-MAIL [email protected]
RCS: 386 620 165 RCS Aubenas
/ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / // / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /
Funkcje
Ważenie
%
%
%
%
Pomiar ciężaru i prędkości.
%
%
Sumowanie częściowe.
%
Polecenie uruchomienia zerowania, ręczne lub
automatyczne.
Wydajność chwilowa.
Wydajność średnia z regulowaną stałą czasową.
Sumowanie całkowite z zerowaniem zabezpieczonym
hasłem (w użytkowaniu poza metrologią prawną).
Kontrola minimalnej i maksymalnej wydajności, sterowanie
wyjściem logicznym.
Ciężar do załadowania
%
Sterowanie od 1 do 8 podajników zasilających przenośnik
ważący.
%
Automatyczna korekta ogona taśmy z wyprzedzeniem
zatrzymania.
%
%
%
Uruchomienie przenośnika z taśmą pustą lub załadowaną.
Komendy i odbierane parametry
Polecenie zerowania
Zerowanie licznika pomocniczego
Załadunek : wartość preselekcji
Uruchomienie, zatrzymanie lub wstrzymanie załadunku
Tabela 2
Wydruki
%
Drukowanie automatyczne paragonu na końcu załadunku
partii po osiągnięciu zadanej wartości.
Paragon
Bilans partii
Drukowanie ręczne lub automatyczne w okresie
programowanym.
Konfigurowane drukowanie wirtualne w pamięci flash USB.
(Patrz Przykłady.)
%
Zapis / przywracanie parametrów metrologicznych i
parametrów wagi.
Funkcje
Zerowanie licznika pomocniczego
Zerowanie licznika głównego
Przenośnik ważący w ruchu
Podajnik w ruchu
Wybór wśród 2 współczynników materiału (1 wejście)
Wybór wśród 4 współczynników materiału (2 wejścia)
Zerowanie bilansu nadzoru
Polecenie załadunku (z preselekcją)
Wstrzymanie załadunku (z preselekcją)
Anulowanie załadunku (z preselekcją)
Wybór wśród 2 podajników (1 wejście)
Wybór wśród 4 podajników (2 wejścia)
Wybór wśród 8 podajników (3 wejścia)
Uruchomienie wydruku na początku lub na końcu partii
Wyjścia analogowe 4-20 mA
Funkcje
Wydajność chwilowa
Wydajność średnia
Ciężar na metr
Czujnik prędkości przesuwu taśmy przenośnika
(i)
Pamięć flash USB
%
Przydział wyjść logicznych
Te informacje mogą zostać przesłane do systemu
komputerowego lub do wyświetlacza (i).
Drukowanie paragonów
Nazwa firmy na nagłówku paragonu.
nr
5
6
7
8
9
10
16
101
102
103
104
105
106
110
Przesyłane dane
Numer DSD
Suma załadowana lub suma DSD
Licznik pomocniczy
Chwilowe natężenie przepływu lub średnie natężenie
przepływu.
Ciężar na metr
Prędkość taśmy
Przykłady
%
%
Przydział wejść logicznych
Tabela 1
Polecenie praca-stop, podajników i przenośnika wagowego.
Zapis danych w module DSD.
Nazwy wejść/wyjść
nr
1
2
3
4
5
6
9
10
11
Funkcje
Zerowanie trwa
Zerowanie wykonane i zatwierdzone
Przenośnik ważący w ruchu
Podajnik w ruchu
Wartość nadzorowana > Próg maks.
Wartość nadzorowana < Próg min.
Wartość aktywnego współczynnika materiału (bit 0)
Wartość aktywnego współczynnika materiału (bit 1)
Natężenie przepływu poza limitem (tylko w metrologii
prawnej.)
Impuls zerowania licznika zdalnego
Jednostka (t i t/h lub kg i kg/h)
Usterka pomiaru ciężaru
Usterka parametru
Usterka poślizgu taśmy
Usterka zerowania segmentowego
Zerowanie poza limitami
Ciężar przekracza nośność maksymalną wagi
Załadunek trwa
Sterowanie ekstraktorami (załadunek)
Sterowanie przenośnikiem ważącym (załadunek)
12
15
25
26
27
28
29
32
33
34
35
36 do
Sterowanie indywidualne każdym podajnikiem
43
50
Impuls licznika pomocniczego
Zależnie od opcji: 1 wyjście analogowe na transmiter lub moduł
analogowy w terminalu.
Opcje i akcesoria
% Obudowa ze stali nierdzewnej
% Wersja Ex
Komunikacja
Strefy ATEX 2-21
Port szeregowy
II 3 G EEx nA
II T4 II 2 D T80°C
Automat lub system nadzorujący można podłączyć do miernika
I 400 SBS za pomocą protokołu :
%
Modbus RTU na łączu szeregowym RS 232 lub RS 485.
Magistrala terenowa
Te same systemy można podłączyć za pomocą interfejsu
natywnego CAN OPEN używanego przez PRECIA MOLEN z
wykorzystaniem jednego z protokołów :
%
%
%
%
Ethernet TCP/Modbus
PROFIBUS-DP
EtherNet/IP
DeviceNet.
Program nadzoru
%
%
%
%
%
%
%
% Wyświetlacz
% Drukarka
Nadzór partii produkcji.
Wyświetlanie daty/czasu uruchomienia partii.
Sumowanie partii.
Wyświetlac
z 57 mm
Drukarka na porcie szeregowym
•termiczna
•matrycowa
Średnie natężenie przepływu partii.
Szczytowe natężenie przepływu partii.
Wyświetlanie czasu pracy przenośnika na pusto i z
obciążeniem oraz czas zatrzymania produkcji.
Wyświetlanie historii pięciu ostatnich zerowań
metrologicznych.
% Akcesoria komunikacyjne
Do 6 modułów akcesoriów(i) :
•Port szeregowy
RS 232, 422 lub 485
•Moduł 2wej. / 4wyj.
•Wyjście 4-20 mA
% Urządzenie do przechowywania
danych
48 000 zapisów
•Pamięć flash USB -A(ii)
(i) Podłączenie za pomocą zacisków sprężynowych (z wyjątkiem pamięci flash USB -A)
(ii) Niedostępne w przypadku instalacji terminalu w strefie ATEX.
/ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / // / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / // / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / // / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /
