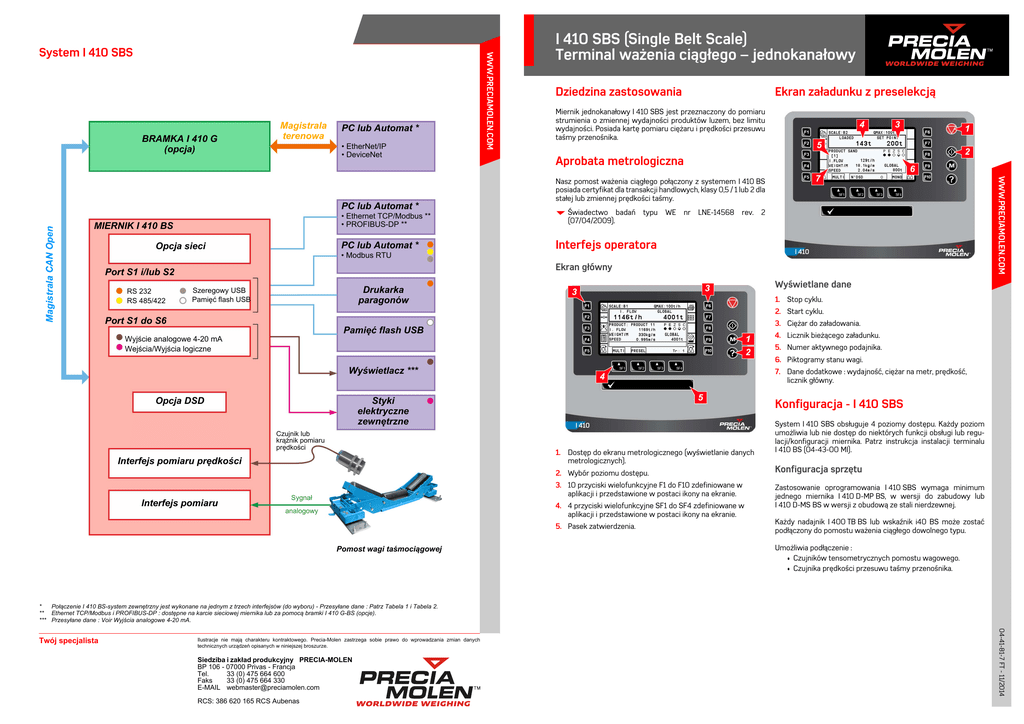

I 410 SBS (Single Belt Scale) Terminal ważenia ciągłego

BRAMKA I 410 G
(opcja)
Magistrala
terenowa
PC lub Automat *
• EtherNet/IP
• DeviceNet
Magistrala CAN Open
MIERNIK I 410 BS
PC lub Automat *
Opcja sieci
• Modbus RTU
Ekran załadunku z preselekcją
Miernik jednokanałowy I 410 SBS jest przeznaczony do pomiaru
strumienia o zmiennej wydajności produktów luzem, bez limitu
wydajności. Posiada kartę pomiaru ciężaru i prędkości przesuwu
taśmy przenośnika.
4
3
5
Aprobata metrologiczna
Nasz pomost ważenia ciągłego połączony z systemem I 410 BS
posiada certyfikat dla transakcji handlowych, klasy 0,5 / 1 lub 2 dla
stałej lub zmiennej prędkości taśmy.
 Świadectwo
(07/04/2009).
1
7
2
6
badań typu WE nr LNE-14568 rev. 2
Interfejs operatora
Ekran główny
Port S1 i/lub S2
RS 232
RS 485/422
Dziedzina zastosowania
Drukarka
paragonów
Szeregowy USB
Pamięć flash USB
Wyświetlane dane
3
3
WWW.PRECIAMOLEN.COM
PC lub Automat *
• Ethernet TCP/Modbus **
• PROFIBUS-DP **
WWW.PRECIAMOLEN.COM
System I 410 SBS
I 410 SBS (Single Belt Scale)
Terminal ważenia ciągłego – jednokanałowy
1. Stop cyklu.
2. Start cyklu.
Port S1 do S6
3. Ciężar do załadowania.
Pamięć flash USB
Wyjście analogowe 4-20 mA
Wejścia/Wyjścia logiczne
Wyświetlacz ***
1
2
Czujnik lub
krążnik pomiaru
prędkości
5
1. Dostęp do ekranu metrologicznego (wyświetlanie danych
metrologicznych).
Interfejs pomiaru prędkości
2. Wybór poziomu dostępu.
Interfejs pomiaru
3. 10 przyciski wielofunkcyjne F1 do F10 zdefiniowane w
aplikacji i przedstawione w postaci ikony na ekranie.
Sygnał
4. 4 przyciski wielofunkcyjne SF1 do SF4 zdefiniowane w
aplikacji i przedstawione w postaci ikony na ekranie.
analogowy
5. Pasek zatwierdzenia.
Pomost wagi taśmociągowej
6. Piktogramy stanu wagi.
7. Dane dodatkowe : wydajność, ciężar na metr, prędkość,
licznik główny.
4
Styki
elektryczne
zewnętrzne
Opcja DSD
4. Licznik bieżącego załadunku.
5. Numer aktywnego podajnika.
Konfiguracja - I 410 SBS
System I 410 SBS obsługuje 4 poziomy dostępu. Każdy poziom
umożliwia lub nie dostęp do niektórych funkcji obsługi lub regulacji/konfiguracji miernika. Patrz instrukcja instalacji terminalu
I 410 BS (04-43-00 MI).
Konfiguracja sprzętu
Zastosowanie oprogramowania I 410 SBS wymaga minimum
jednego miernika I 410 D-MP BS, w wersji do zabudowy lub
I 410 D-MS BS w wersji z obudową ze stali nierdzewnej.
Każdy nadajnik I 400 TB BS lub wskaźnik i40 BS może zostać
podłączony do pomostu ważenia ciągłego dowolnego typu.
Umożliwia podłączenie :
• Czujników tensometrycznych pomostu wagowego.
• Czujnika prędkości przesuwu taśmy przenośnika.
*
Połączenie I 410 BS-system zewnętrzny jest wykonane na jednym z trzech interfejsów (do wyboru) - Przesyłane dane : Patrz Tabela 1 i Tabela 2.
** Ethernet TCP/Modbus i PROFIBUS-DP : dostępne na karcie sieciowej miernika lub za pomocą bramki I 410 G-BS (opcje).
*** Przesyłane dane : Voir Wyjścia analogowe 4-20 mA.
Ilustracje nie mają charakteru kontraktowego. Precia-Molen zastrzega sobie prawo do wprowadzania zmian danych
technicznych urządzeń opisanych w niniejszej broszurze.
Siedziba i zakład produkcyjny PRECIA-MOLEN
BP 106 - 07000 Privas - Francja
Tel.
33 (0) 475 664 600
Faks
33 (0) 475 664 330
E-MAIL [email protected]
RCS: 386 620 165 RCS Aubenas
04-41-81-7 FT - 11/2014
Twój specjalista
Nazwy wejść/wyjść
Ważenie
Przydział wejść
 Pomiar ciężaru i prędkości.
Funkcje
Polecenie załadunku (z preselekcją)
Wstrzymanie załadunku (z preselekcją)
Anulowanie załadunku (z preselekcją)
Przenośnik ważący w ruchu
Podajnik w ruchu
Zerowanie licznika głównego
Zerowanie licznika pomocniczego
Zerowanie licznika partii
Wybór wśród 2 podajników (1 wejście)
Wybór wśród 4 podajników (2 wejścia)
Wybór wśród 8 podajników (3 wejścia)
Wybór wśród 2 współczynników materiału (1 wejście)
Wybór wśród 4 współczynników materiału (2 wejścia)
Drukowanie
Zerowanie partii i aktualizacja daty/godziny
Usterka centrowania taśmy
 Wydajność chwilowa.
 Wydajność średnia z regulowaną stałą czasową.
 Sumowanie
całkowite z zerowaniem zabezpieczonym
hasłem (w użytkowaniu poza metrologią prawną).
 Sumowanie częściowe.
 Kontrola minimalnej i maksymalnej wydajności, sterowanie
wyjściem logicznym.
 Polecenie uruchomienia zerowania, ręczne lub automa-
tyczne.
Ciężar do załadowania
 Sterowanie od 1 do 8 podajników zasilających przenośnik
ważący.
 Automatyczna korekta ogona taśmy z wyprzedzeniem
zatrzymania.
 Uruchomienie przenośnika z taśmą pustą lub załadowaną.
 Polecenie praca-stop, podajników i przenośnika wagowego.
 Zapis danych w module DSD.
Drukowanie paragonów
 Nazwa firmy na nagłówku paragonu.
 Drukowanie ręczne lub automatyczne w okresie programo-
wanym.
 Drukowanie automatyczne paragonu na końcu załadunku
partii po osiągnięciu zadanej wartości.
Pamięć flash USB
 Konfigurowane drukowanie wirtualne w pamięci flash USB.
()
 Zapis / przywracanie parametrów metrologicznych i parame-
trów wagi.
Wyjścia analogowe 4-20 mA
Te informacje mogą zostać przesłane do systemu komputerowego lub do wyświetlacza.
Przepływ chwilowy
Przepływ średni
Prędkość
Masa na metr
Suma cząstkowa
Suma całkowita
Razem załadowane
Rozbieżność zera
Funkcje
Przydział wyjść
Wydruki
Funkcje
Zerowanie w trakcie
Zerowanie wykonane i zatwierdzone
Przenośnik ważący w ruchu
Podajnik w ruchu
Wartość nadzorowana > Próg maks.
Wartość nadzorowana < Próg min.
Kalibracja w trakcie
Kalibracja wykonana
Wartość aktywnego współczynnika materiału (bit 0)
Wartość aktywnego współczynnika materiału (bit 1)
Przepływ poza limitem (tylko w metrologii prawnej)
Impuls zerowania licznika zdalnego
Bit trybu 0
Bit trybu 1
Jednostka (t i t/h lub kg i kg/h)
Usterka pomiaru masy
Usterka parametru
Usterka poślizgu taśmy
Usterka zerowania segmentowego
Zerowanie poza limitami
Masa przekracza nośność maksymalną wagi
Załadunek w trakcie
Sterowanie podajnikami (załadunek)
Sterowanie przenośnikiem ważącym (załadunek)
Sterowanie indywidualne każdym podajnikiem
Sygnał licznika pomocniczego
Impuls licznika całkowitego
Usterka centrowania taśmy
 Paragon
 Bilans partii
Komunikacja
Port szeregowy
Komendy i odbierane parametry
 Nadzór partii produkcji.
Automat lub system nadzorujący można podłączyć do miernika
I 410 SBS za pomocą protokołu :
 Wyświetlanie daty/czasu uruchomienia partii.
 Modbus RTU na łączu szeregowym RS 232 lub RS 485.
Polecenie zerowania
Zerowanie licznika pomocniczego
Zerowanie licznika całkowitego
Wybór współczynnika materiału
Wybór podajnika
Polecenie DSD
Zero ogólne
Zapis kodu produktu
Załadunek: wartość preselekcji
Uruchomienie, zatrzymanie lub wstrzymanie załadunku
Program nadzoru
 Sumowanie partii.
 Średnie natężenie przepływu partii.
 Szczytowe natężenie przepływu partii.
 Wyświetlanie czasu pracy przenośnika na pusto i z obciąże-
niem oraz czas zatrzymania produkcji.
 Wyświetlanie historii pięciu ostatnich zerowań metrologicz-
nych.
Magistrala terenowa
Te same systemy można podłączyć za pomocą interfejsu natywnego CAN OPEN używanego przez PRECIA MOLEN z wykorzystaniem jednego z protokołów :
 Ethernet TCP/Modbus
 PROFIBUS-DP
 EtherNet/IP
 DeviceNet.
Przesyłane dane
Numer DSD
Suma załadowana lub suma DSD
Suma cząstkowa
Przepływ chwilowy
Przepływ średni
Masa na metr
Prędkość taśmy
Dane partii
Kod produktu
