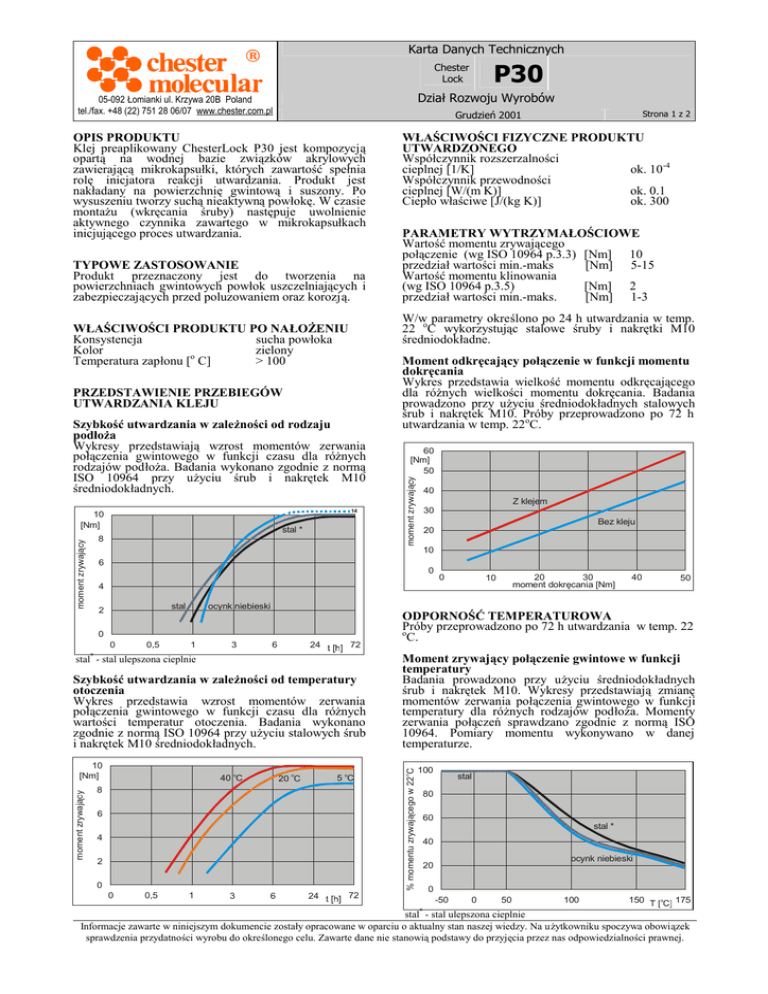

Karta Danych Technicznych P30

Karta Danych Technicznych
P30
Chester
Lock
Dział Rozwoju Wyrobów
05-092 Łomianki ul. Krzywa 20B Poland
tel./fax. +48 (22) 751 28 06/07 www.chester.com.pl
OPIS PRODUKTU
Klej preaplikowany ChesterLock P30 jest kompozycją
opartą na wodnej bazie związków akrylowych
zawierającą mikrokapsułki, których zawartość spełnia
rolę inicjatora reakcji utwardzania. Produkt jest
nakładany na powierzchnię gwintową i suszony. Po
wysuszeniu tworzy suchą nieaktywną powłokę. W czasie
montażu (wkręcania śruby) następuje uwolnienie
aktywnego czynnika zawartego w mikrokapsułkach
inicjującego proces utwardzania.
TYPOWE ZASTOSOWANIE
Produkt przeznaczony jest do tworzenia na
powierzchniach gwintowych powłok uszczelniających i
zabezpieczających przed poluzowaniem oraz korozją.
Szybkość utwardzania w zależności od rodzaju
podłoża
Wykresy przedstawiają wzrost momentów zerwania
połączenia gwintowego w funkcji czasu dla różnych
rodzajów podłoża. Badania wykonano zgodnie z normą
ISO 10964 przy użyciu śrub i nakrętek M10
średniodokładnych.
14
stal *
8
Moment odkręcający połączenie w funkcji momentu
dokręcania
Wykres przedstawia wielkość momentu odkręcającego
dla różnych wielkości momentu dokręcania. Badania
prowadzono przy użyciu średniodokładnych stalowych
śrub i nakrętek M10. Próby
przeprowadzono po 72 h
utwardzania w temp. 22 oC.
60
[Nm]
50
40
Z klejem
30
Bez kleju
20
10
6
0
0
20
30
moment dokręcania [Nm]
10
4
0,5
1
3
6
24
72
stal* - stal ulepszona cieplnie
Szybkość utwardzania w zależności od temperatury
otoczenia
Wykres przedstawia wzrost momentów zerwania
połączenia gwintowego w funkcji czasu dla różnych
wartości temperatur otoczenia. Badania wykonano
zgodnie z normą ISO 10964 przy użyciu stalowych śrub
i nakrętek M10 średniodokładnych.
10
[Nm]
o
o
40 C
5 oC
20 C
8
6
4
2
0
0
0,5
50
1
3
6
24
72
ODPORNOŚĆ TEMPERATUROWA
Próby
przeprowadzono po 72 h utwardzania w temp. 22
o
C.
Moment zrywający połączenie gwintowe w funkcji
temperatury
Badania prowadzono przy użyciu średniodokładnych
śrub i nakrętek M10. Wykresy przedstawiają zmianę
momentów zerwania połączenia gwintowego w funkcji
temperatury dla różnych rodzajów podłoża. Momenty
zerwania połączeń sprawdzano zgodnie z normą ISO
10964. Pomiary momentu wykonywano w danej
temperaturze.
o
0
0
40
ocynk niebieski
stal
2
% momentu zrywającego w 22 C
moment zrywający
PARAMETRY WYTRZYMAŁOŚCIOWE
Wartość momentu zrywającego
połączenie (wg ISO 10964 p.3.3) [Nm] 10
przedział wartości min.-maks
[Nm] 5-15
Wartość momentu klinowania
(wg ISO 10964 p.3.5)
[Nm] 2
przedział wartości min.-maks.
[Nm] 1-3
moment zrywający
PRZEDSTAWIENIE PRZEBIEGÓW
UTWARDZANIA KLEJU
moment zrywający
WŁAŚCIWOŚCI FIZYCZNE PRODUKTU
UTWARDZONEGO
Współczynnik rozszerzalności
cieplnej [1/K]
ok. 10 -4
Współczynnik przewodności
cieplnej [W/(m K)]
ok. 0.1
Ciepło właściwe [J/(kg K)]
ok. 300
W/w parametry określono po 24 h utwardzania w temp.
22 oC wykorzystując stalowe śruby i nakrętki M10
średniodokładne.
WŁAŚCIWOŚCI PRODUKTU PO NAŁOŻENIU
Konsystencja
sucha powłoka
Kolor
zielony
Temperatura zapłonu [o C]
> 100
10
[Nm]
Strona 1 z 2
Grudzień 2001
100
stal
80
60
stal *
40
ocynk niebieski
20
0
-50
0
50
100
150
175
stal* - stal ulepszona cieplnie
Informacje zawarte w niniejszym dokumencie zostały opracowane w oparciu o aktualny stan naszej wiedzy. Na użytkowniku spoczywa obowiązek
sprawdzenia przydatności wyrobu do określonego celu. Zawarte dane nie stanowią podstawy do przyjęcia przez nas odpowiedzialności prawnej.
Karta Danych Technicznych
Chester
Lock
Dział Rozwoju Wyrobów
05-092 Łomianki ul. Krzywa 20B Poland
tel./fax. +48 (22) 751 28 06/07 www.chester.com.pl
Grudzień 2001
Moment zrywający połączenie gwintowe w funkcji
czasu w podwyższonych temperaturach (starzenie
cieplne)
Badania prowadzono przy użyciu średniodokładnych
śrub i nakrętek M10. Wykres przedstawia zmiany
momentów zerwania połączeń gwintowych dla podłoża
pokrytego powłoką cynkową z niebieską warstwą
chromianową, w funkcji czasu, dla różnych temperatur.
Momenty zerwania połączeń sprawdzano zgodnie z
normą ISO 10964. Pomiary momentu wykonywano w
temperaturze 22 oC.
100
o
% momentu zrywającego w 22 C
P30
Strona 2 z 2
Amoniak gazowy
Chlor
Tlen
+ można stosować bez zastrzeżeń
- nie zalecane
Jeśli nie podano oinaczej badania prowadzono w
temperaturze 22 C.
Próby
prowadzono
po 72h utwardzania w temperaturze
22 oC.
Pełna tabela odporności chemicznej znajduje się na
stronach internetowych firmy oraz u przedstawicieli
regionalnych.
100 oC
80
INFORMACJE POZOSTAŁE
60
Przechowywanie
Elementy gwintowe z powłoką preaplikowaną
mogą być
przechowywane w temperaturze 20 oC przez 3 lata
Sposób stosowania
Firma Chester Molecular oferuje maszynowe,
automatyczne nakładanie powłok preaplikowanych.
o
120 C
40
150 oC
20
0
150
0
1500
2500
6500
SZCZELNOŚĆ POŁĄCZEŃ GWINTOWYCH
Wykres przedstawia wielkość ciśnienia rozszczelniającego połączenie w funkcji średnicy gwintu. Badania
prowadzono przy użyciu złączek pokrytych żółtą
warstwą chromianową z gwintem wykonanym zgodnie z
normą ISO 228-1. Próby ciśnieniowe wykonywano w
temperaturze 20 oC przy użyciu wody.
ciśnienie rozszczelniające
[MPa]
150
80
3/8”
1”
G
ODPORNOŚĆ CHEMICZNA
Medium
Benzyna
Olej napędowy
Płyn hamulcowy
Olej silnikowy 130 oC
Glikol
Nafta
Kwas azotowy 10%
Kwas octowy 10%
Aminy
Fenol
Kwas mlekowy
Woda morska
Gaz ziemny
Odp. chemiczna
+
+
+
+
+
+
+
+
+
+
+
+
+
