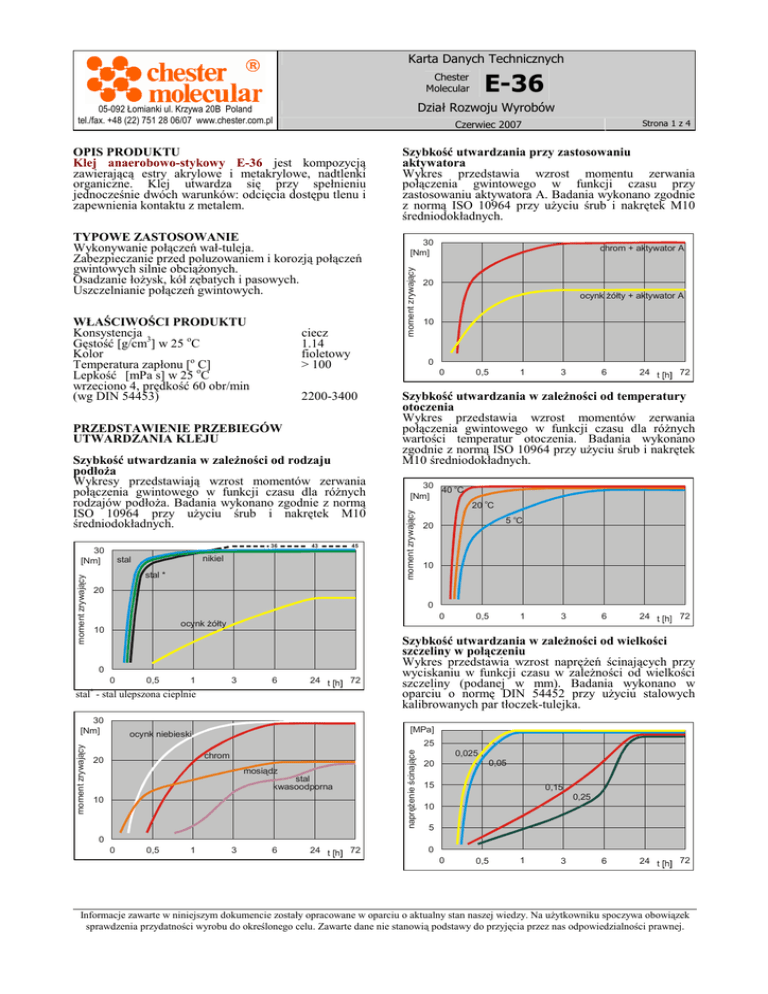

pobierz PDF - Chester Molecular

Karta Danych Technicznych
Chester
Molecular
Dział Rozwoju Wyrobów
05-092 Łomianki ul. Krzywa 20B Poland
tel./fax. +48 (22) 751 28 06/07 www.chester.com.pl
ciecz
1.14
fioletowy
> 100
Szybkość utwardzania w zaleŜności od rodzaju
podłoŜa
Wykresy przedstawiają wzrost momentów zerwania
połączenia gwintowego w funkcji czasu dla róŜnych
rodzajów podłoŜa. Badania wykonano zgodnie z normą
ISO 10964 przy uŜyciu śrub i nakrętek M10
średniodokładnych.
moment zrywający
45
nikiel
stal *
ocynk Ŝółty + aktywator A
10
1
0,5
3
6
24
72
Szybkość utwardzania w zaleŜności od temperatury
otoczenia
Wykres przedstawia wzrost momentów zerwania
połączenia gwintowego w funkcji czasu dla róŜnych
wartości temperatur otoczenia. Badania wykonano
zgodnie z normą ISO 10964 przy uŜyciu śrub i nakrętek
M10 średniodokładnych.
30
o
40 C
[Nm]
o
20 C
5 oC
20
10
20
0
0
ocynk Ŝółty
10
0
0
0,5
1
3
6
24
72
stal* - stal ulepszona cieplnie
30
[Nm]
0,5
1
3
6
24
72
Szybkość utwardzania w zaleŜności od wielkości
szczeliny w połączeniu
Wykres przedstawia wzrost napręŜeń ścinających przy
wyciskaniu w funkcji czasu w zaleŜności od wielkości
szczeliny (podanej w mm). Badania wykonano w
oparciu o normę DIN 54452 przy uŜyciu stalowych
kalibrowanych par tłoczek-tulejka.
[MPa]
ocynk niebieski
25
napręŜenie ścinające
moment zrywający
20
0
PRZEDSTAWIENIE PRZEBIEGÓW
UTWARDZANIA KLEJU
43
chrom + aktywator A
0
2200-3400
36
30
[Nm]
moment zrywający
WŁAŚCIWOŚCI PRODUKTU
Konsystencja 3
Gęstość [g/cm ] w 25 oC
Kolor
Temperatura zapłonu [o oC]
Lepkość [mPa s] w 25 C
wrzeciono 4, prędkość 60 obr/min
(wg DIN 54453)
Szybkość utwardzania przy zastosowaniu
aktywatora
Wykres przedstawia wzrost momentu zerwania
połączenia gwintowego w funkcji czasu przy
zastosowaniu aktywatora A. Badania wykonano zgodnie
z normą ISO 10964 przy uŜyciu śrub i nakrętek M10
średniodokładnych.
moment zrywający
TYPOWE ZASTOSOWANIE
Wykonywanie połączeń wał-tuleja.
Zabezpieczanie przed poluzowaniem i korozją połączeń
gwintowych silnie obciąŜonych.
Osadzanie łoŜysk, kół zębatych i pasowych.
Uszczelnianie połączeń gwintowych.
stal
Strona 1 z 4
Czerwiec 2007
OPIS PRODUKTU
Klej anaerobowo-stykowy E-36 jest kompozycją
zawierającą estry akrylowe i metakrylowe, nadtlenki
organiczne. Klej utwardza się przy spełnieniu
jednocześnie dwóch warunków: odcięcia dostępu tlenu i
zapewnienia kontaktu z metalem.
30
[Nm]
E-36
chrom
20
mosiądz
stal
kwasoodporna
10
0,025
0,05
20
15
0,15
0,25
10
5
0
0
0,5
1
3
6
24
72
0
0
0,5
1
3
6
24
72
Informacje zawarte w niniejszym dokumencie zostały opracowane w oparciu o aktualny stan naszej wiedzy. Na uŜytkowniku spoczywa obowiązek
sprawdzenia przydatności wyrobu do określonego celu. Zawarte dane nie stanowią podstawy do przyjęcia przez nas odpowiedzialności prawnej.
Karta Danych Technicznych
Chester
Molecular
Dział Rozwoju Wyrobów
05-092 Łomianki ul. Krzywa 20B Poland
tel./fax. +48 (22) 751 28 06/07 www.chester.com.pl
moment zrywający
120
[Nm]
110
90
60
60
33
30
stal
22
5
0
stal*
M5
9
M6
M8
M10
20
M12
M16
Wielkość śruby
ocynk niebieski
0
0,5
1
3
6
24
72
stal* - stal ulepszona cieplnie
WŁAŚCIWOŚCI FIZYCZNE PRODUKTU
UTWARDZONEGO
Współczynnik rozszerzalności
cieplnej [1/K]
ok. 8x10-5
Współczynnik przewodności
cieplnej [W/(m K)]
ok. 0.1
Ciepło właściwe [J/(kg K)]
ok. 300
PARAMETRY WYTRZYMAŁOŚCIOWE
Wartość momentu zrywającego
połączenie (wg ISO 10964 p.3.3) [Nm] 30
przedział wartości min.-maks.
[Nm] 20-40
Wartość momentu klinowania
(wg ISO 10964 p.3.5)
[Nm] 45
przedział wartości min.-maks.
[Nm] 30-60
Wartość napręŜeń ścinających
(wg DIN 54452)
[MPa] 25
przedział wartości min.-maks.
[MPa] 15-35
W/w parametry określono po 72 h utwardzania w temp.
22 oC wykorzystując stalowe śruby i nakrętki M10
średniodokładne oraz kalibrowane pary tłoczek-tulejka.
Wytrzymałość zmęczeniowa
Badania prowadzono w oparciu o normę PN-EN ISO
9664 przy uŜyciu stalowych kalibrowanych par tłoczektulejka (wg normy DIN 54452). oPróby przeprowadzono
po 72 h utwardzania w temp. 22 C.
Granica zmęczenia
(dla napręŜenia ścinającego)
[MPa] 166
Liczba cykli
10
Współczynnik amplitudy cyklu
0.1
Częstotliwość
[Hz]
30
Moment zrywający połączenie dla róŜnych wielkości
połączeń gwintowych
Wykres przedstawia maksymalną wielkość momentu
zrywającego dla róŜnych wielkości połączeń
gwintowych. Badania prowadzono przy uŜyciu
średniodokładnych stalowych śrub i nakrętek. Momenty
zerwania połączeń sprawdzano zgodnie z normą ISO
10964. Próby
przeprowadzono po 72 h utwardzania w
temp. 22 oC.
Moment zrywający połączenie gwintowe w funkcji
temperatury
Badania prowadzono przy uŜyciu średniodokładnych
stalowych śrub i nakrętek M10. Wykresy przedstawiają
zmianę momentów zerwania połączenia gwintowego w
funkcji temperatury dla róŜnych rodzajów podłoŜa.
Momenty zerwania połączeń sprawdzano zgodnie z
normą ISO 10964. Pomiary momentu wykonywano w
danej temperaturze.
o
0
ODPORNOŚĆ TEMPERATUROWA
Próby
przeprowadzono po 72 h utwardzania w temp.
22 oC.
% momentu zrywającego w 22 C
10
125
ocynk niebieski
100
chrom
75
stal *
50
25
0
-50 0 50
100
150
200
250
200
250
stal* - stal ulepszona cieplnie
o
mosiądz
ocynk Ŝółty
% momentu zrywającego w 22 C
moment zrywający
Strona 2 z 4
Czerwiec 2007
Szybkość utwardzania na aluminium w zaleŜności od
materiału śruby
Wykres przedstawia wzrost momentów zerwania
połączenia gwintowego w funkcji czasu dla róŜnych
rodzajów podłoŜa. Badania wykonano w oparciu o
normę ISO 10964 przy uŜyciu śrub M10
średniodokładnych i otworów gwintowanych w stopie
aluminium.
30
[Nm]
E-36
125
mosiądz
ocynk Ŝółty
nikiel
100
75
stal
50
25
0
-50 0 50
100
150
Wytrzymałość na ścinanie przy wyciskaniu w funkcji
temperatury
Wykres przedstawia zmiany napręŜeń ścinających w
funkcji temperatury. Pomiary napręŜeń wykonywano
zgodnie z normą DIN 54452 przy uŜyciu stalowych
kalibrowanych
par
tłoczek-tulejka
w
danej
temperaturze.
Informacje zawarte w niniejszym dokumencie zostały opracowane w oparciu o aktualny stan naszej wiedzy. Na uŜytkowniku spoczywa obowiązek
sprawdzenia przydatności wyrobu do określonego celu. Zawarte dane nie stanowią podstawy do przyjęcia przez nas odpowiedzialności prawnej.
Karta Danych Technicznych
Chester
Molecular
Dział Rozwoju Wyrobów
05-092 Łomianki ul. Krzywa 20B Poland
tel./fax. +48 (22) 751 28 06/07 www.chester.com.pl
ODPORNOŚĆ CHEMICZNA
Próby
prowadzono po 72 h utwardzania w temperaturze
22 oC.
15
10
5
0
-50
0
50
150
100
o
% momentu zrywającego w 22 C
Moment zrywający połączenie gwintowe w funkcji
temperatury (dla aluminium i róŜnych materiałów
śruby)
Badania prowadzono przy uŜyciu średniodokładnych
śrub M10 i otworów gwintowanych w stopie aluminium.
Wykres przedstawia zmianę momentów zerwania
połączenia gwintowego w funkcji temperatury dla
róŜnych rodzajów podłoŜa śruby. Momenty zerwania
połączeń sprawdzano zgodnie z normą ISO 10964.
Pomiary momentu wykonywano w danej temperaturze.
Moment zrywający połączenie gwintowe w funkcji
czasu
Badania prowadzono przy uŜyciu średniodokładnych
ocynkowanych śrub i nakrętek M10. Tak przygotowane
elementy zanurzano w medium o temperaturze 22 oC lub
wskazanej na wykresie. Wykresy przedstawiają zmianę
momentów zerwania połączenia gwintowego w funkcji
czasu dla róŜnych rodzajów mediów. Momenty
zerwania połączeń sprawdzano zgodnie z normą ISO
10964.
Pomiary momentu wykonywano w temperaturze
22 oC
% momentu zrywającego
20
stal *
płyn hamulcowy
100
ON
50% roztwór glikolu
80
60
0
0
60
ocynk
niebieski
40
stal
mosiądz
0
-50 0 50
100
150
200
250
stal* - stal ulepszona cieplnie
Wytrzymałość na ścinanie przy wyciskaniu w funkcji
czasu w podwyŜszonych temperaturach (starzenie
cieplne)
Wykres przedstawia zmiany napręŜeń ścinających w
funkcji czasu dla róŜnych temperatur. Pomiary napręŜeń
wykonywano zgodnie z normą DIN 54452 przy uŜyciu
stalowych kalibrowanych
par tłoczek-tulejka w
temperaturze 22 oC .
100
o
120 oC
80
o
150 C
60
40
o
200 C
20
0
150
1500
500
1000
1500
2500
4000
ocynk
Ŝółty
20
0
benzyna
olej silnikowy
O
125 C
80
2500
6500
% momentu zrywającego
napręŜenie ścinające
25
% napręŜeń ścinających w 22 C
Strona 3 z 4
Czerwiec 2007
[MPa]
100
E-36
aceton
100
woda 90o C
O
10% HCl 40 C
toluen
80
O
10% NaOH 40 C
60
0
0
500
1000
1500
2500
4000
Skrócona tabela odporności chemicznej
Medium
Alkohol butylowy
Formaldehyd
Gliceryna
Kwas fosforowy 10%
Podchloryn sodu
Nafta
Kwas azotowy 10%
Kwas octowy 10%
Aminy
Fenol
Kwas mlekowy
Woda morska
Alkohol etylowy
Odp. chemiczna
+
+
+
+
+
+
+
+
+
+
+
+
+
Informacje zawarte w niniejszym dokumencie zostały opracowane w oparciu o aktualny stan naszej wiedzy. Na uŜytkowniku spoczywa obowiązek
sprawdzenia przydatności wyrobu do określonego celu. Zawarte dane nie stanowią podstawy do przyjęcia przez nas odpowiedzialności prawnej.
Karta Danych Technicznych
Chester
Molecular
05-092 Łomianki ul. Krzywa 20B Poland
tel./fax. +48 (22) 751 28 06/07 www.chester.com.pl
E-36
Dział Rozwoju Wyrobów
Czerwiec 2007
Strona 4 z 4
Propan
+
Gaz ziemny
+
Amoniak gazowy
Chlor
Tlen
+ moŜna stosować bez zastrzeŜeń
- nie zalecane
Próby
prowadzono
po 72 h utwardzania w temperaturze
22 oC
Pełna tabela odporności chemicznej znajduje się na
stronach internetowych firmy oraz u przedstawicieli
regionalnych.
INFORMACJE POZOSTAŁE
Przechowywanie
Optymalna
temperatura magazynowania kleju wynosi
+5 oCo do +28 oC.o Przechowywanie kleju w temperaturze
-20 C do +5 C przez okres 30 dni nie powoduje
pogorszenia jego jakości. Klej przechowywany w
temperaturach ujemnych przed uŜyciem musi być
ogrzany do temperatury pokojowej.
Ze względu na mechanizm utwardzania, klej
dostarczany jest w opakowaniach wypełnionych tylko
częściowo. Warstwa powietrza zapobiega utwardzeniu
kleju i zapewnia jego płynność. Klej w opakowaniu
naleŜy
chronić
przed
wszelkiego
rodzaju
zanieczyszczeniami.
Sposób stosowania
Przeznaczone do klejenia elementy powinny być czyste i
odtłuszczone. Klej naleŜy aplikować bezpośrednio z
opakowania (butelki) wyposaŜonego w końcówkę
dozującą. Przed uŜyciem wstrząsnąć. Przy pierwszym
uŜyciu końcówkę dozującą naleŜy odciąć na poziomie
odpowiednim dla danej aplikacji. Nie wolno zanurzać w
butelce z klejem śrub, części metalowych, pędzelków i
innych przedmiotów. Jeśli szybkość utwardzania kleju
spowodowana niską temperaturą, duŜą szczeliną lub
mało aktywnym podłoŜem jest nie satysfakcjonująca
naleŜy zastosować Aktywator A firmy Chester
Molecular.
Informacje zawarte w niniejszym dokumencie zostały opracowane w oparciu o aktualny stan naszej wiedzy. Na uŜytkowniku spoczywa obowiązek
sprawdzenia przydatności wyrobu do określonego celu. Zawarte dane nie stanowią podstawy do przyjęcia przez nas odpowiedzialności prawnej.
