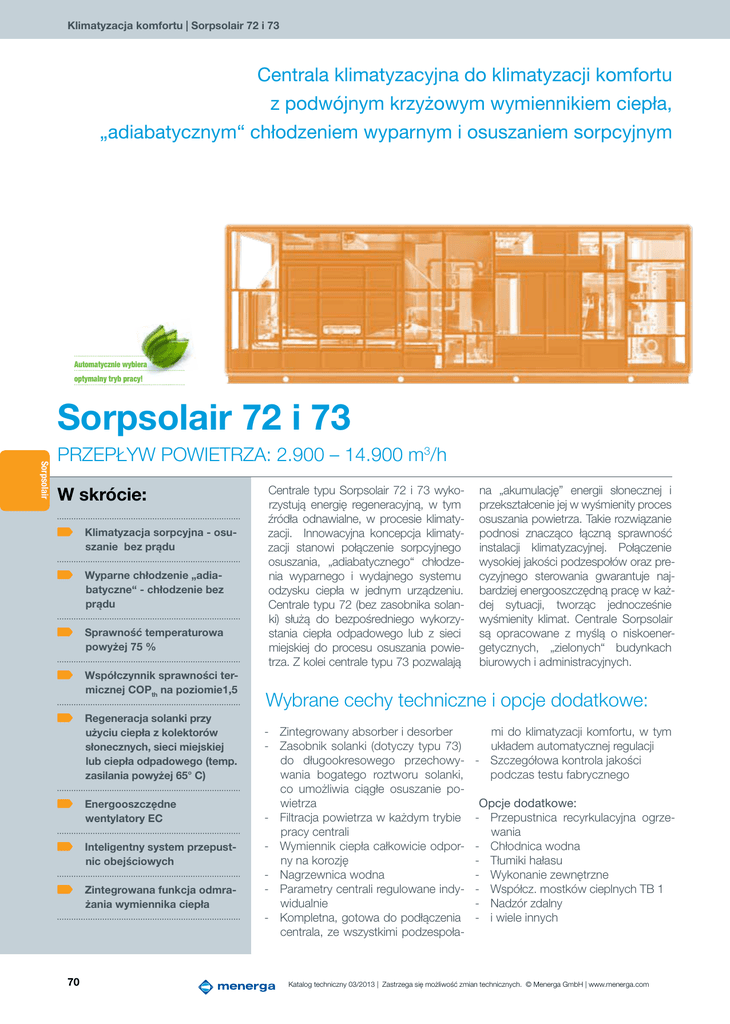

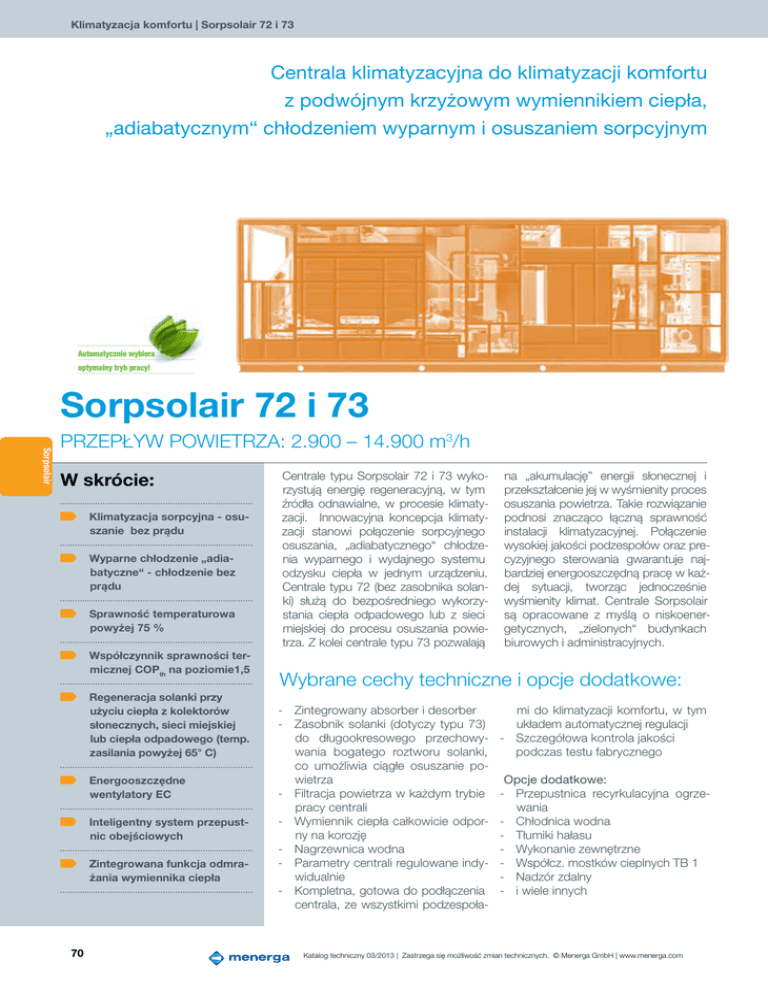

Sorpsolair 72 i 73

Klimatyzacja komfortu | Sorpsolair 72 i 73
Centrala klimatyzacyjna do klimatyzacji komfortu
z podwójnym krzyżowym wymiennikiem ciepła,
„adiabatycznym“ chłodzeniem wyparnym i osuszaniem sorpcyjnym
Automatycznie wybiera
optymalny tryb pracy!
Sorpsolair 72 i 73
Sorpsolair
Przepływ powietrza: 2.900 – 14.900 m3/h
W skrócie:
Klimatyzacja sorpcyjna - osuszanie bez prądu
Wyparne chłodzenie „adiabatyczne“ - chłodzenie bez
prądu
Sprawność temperaturowa
powyżej 75 %
Współczynnik sprawności termicznej COPth na poziomie1,5
Regeneracja solanki przy
użyciu ciepła z kolektorów
słonecznych, sieci miejskiej
lub ciepła odpadowego (temp.
zasilania powyżej 65° C)
Energooszczędne wentylatory EC
Inteligentny system przepustnic obejściowych
Zintegrowana funkcja odmrażania wymiennika ciepła
70
Centrale typu Sorpsolair 72 i 73 wykorzystują energię regeneracyjną, w tym
źródła odnawialne, w procesie klimatyzacji. Innowacyjna koncepcja klimatyzacji stanowi połączenie sorpcyjnego
osuszania, „adiabatycznego“ chłodzenia wyparnego i wydajnego systemu
odzysku ciepła w jednym urządzeniu.
Centrale typu 72 (bez zasobnika solanki) służą do bezpośredniego wykorzystania ciepła odpadowego lub z sieci
miejskiej do procesu osuszania powietrza. Z kolei centrale typu 73 pozwalają
na „akumulację” energii słonecznej i
przekształcenie jej w wyśmienity proces
osuszania powietrza. Takie rozwiązanie
podnosi znacząco łączną sprawność
instalacji klimatyzacyjnej. Połączenie
wysokiej jakości podzespołów oraz precyzyjnego sterowania gwarantuje najbardziej energooszczędną pracę w każdej sytuacji, tworząc jednocześnie
wyśmienity klimat. Centrale Sorpsolair
są opracowane z myślą o niskoenergetycznych, „zielonych“ budynkach
biurowych i administracyjnych.
Wybrane cechy techniczne i opcje dodatkowe:
- Zintegrowany absorber i desorber
- Zasobnik solanki (dotyczy typu 73)
do długookresowego przechowywania bogatego roztworu solanki,
co umożliwia ciągłe osuszanie powietrza
- Filtracja powietrza w każdym trybie
pracy centrali
-Wymiennik ciepła całkowicie odporny na korozję
- Nagrzewnica wodna
- Parametry centrali regulowane indywidualnie
- Kompletna, gotowa do podłączenia
centrala, ze wszystkimi podzespoła-
mi do klimatyzacji komfortu, w tym
układem automatycznej regulacji
- Szczegółowa kontrola jakości
podczas testu fabrycznego
Opcje dodatkowe:
- Przepustnica recyrkulacyjna ogrzewania
- Chłodnica wodna
-Tłumiki hałasu
-Wykonanie zewnętrzne
-Współcz. mostków cieplnych TB 1
- Nadzór zdalny
- i wiele innych
Katalog techniczny 03/2013 | Zastrzega się możliwość zmian technicznych. © Menerga GmbH | www.menerga.com
Klimatyzacja komfortu | Sorpsolair 72 i 73
Opis funkcji
zapewnia pokrycie strat wentylacyjnych i strat przez przegrody pomieszczeń. W razie potrzeby strumień powietrza może być zwiększony poprzez
zastosowanie częściowej recyrkulacji
(wyposażenie dodatkowe). Dzięki pracy w recyrkulacji centrala może posłużyć do rozgrzewania obsługiwanych
pomieszczeń
Pośrednie „adiabatyczne“
chłodzenie wyparne
W centralach typu Adsolair wykorzystano zalety pośredniego „adiabatycznego“ chłodzenia wyparnego, unikając
jednocześnie niekorzystnego nawilżania powietrza nawiewanego. Istotnym
elementem rozwiązania Adsolair jest
podwójny krzyżowy wymiennik ciepła,
w których powietrze wywiewane chłodzone jest „adiabatyczne“. Po drugiej
stronie wymiennika powietrze zewnętrz-
ne odbiera chłód od schłodzonego
nawilżonego powietrza wywiewanego.
Wysoka efektywność procesu chłodzenia wynika z faktu, że obydwa procesy („adiabatyczne“ chłodzenie wyparne
oraz schładzanie powietrza zewnętrznego) odbywają się w tym samym
miejscu. Dzięki wysokiej sprawności
odzysku ciepła, powietrze zewnętrzne może schłodzić się nawet o 12K.
Free cooling
Wraz z dalszym wzrostem temperatury
zewnętrznej, przepustnice obejściowe
otwierają się całkowicie i odzysk ciepła
ustaje. Zastosowanie przepustnic obejściowych po obu stronach wymien-
nika ciepła gwarantuje obniżenie oporów przepływu przez centralę, a co za
tymidzie niskie zużycie energii elektrycznej przez wentylatory.
Klimatyzacja sorpcyjna
Klimatyzacja sorpcyjna odbywa się w
dwóch krokach: osuszanie powietrza i
chłodzenie powietrza. Osuszanie odbywa się dzięki kontaktowi powietrza
nawiewanego z higroskopijną substancją (sorbent - stężony roztwór soli). Następnie osuszone powietrze przepływa
przez podwójny krzyżowy wymiennik
ciepła, gdzie jest silnie chłodzone w
procesie pośredniego chłodzenia wyparnego. Rozcieńczony roztwór solanki podlega regeneracji przy wykorzystaniu ciepła. Źródłem ciepła do
regeneracji może być ciepło z kolekto-
rów słonecznych, ciepło z sieci miejskiej lub też ciepło odpadowe np. z
ciepłowni lub procesów przemysłowych. Osuszanie powietrza i regeneracja solanki odbywają się w oddzielnych
obiegach. W ten sposób ciepło może
być nieograniczenie i bez strat akumulowane w ciekłym medium i wykorzystywane w czasie przerwy w dostawie
ciepła. Klimatyzacja sorpcyjna umożliwia osuszanie i chłodzenie powietrza
bez konieczności zastosowania sprężarkowego układu chłodniczego. Obniża się również szczytowy letni pobór
energii elekrycznej.
Tryb rozmrażania
Z wysokim odzyskiem ciepła wiąże się
konieczność zabezpieczenia wymiennika ciepła przed zamarzaniem. W trybie
rozmrażania otwiera się bypass powietrza zewnętrznego, a strumień powietrza
zewnętrznego płynący przez wymiennik
jest chwilowo zredukowany. Wymiennik
jest rozmrażany dzięki ciepłu pochodzącemu z powietrza zewnętrznego. Proces
rozmrażania jest regulowany zmienną
ilością powietrza zewnętrznego omijającego wymiennik.
POW.
USUW.
WYWIEW
POW.
ZEWN.
NAWIEW
POW.
USUW.
WYWIEW
POW.
ZEWN.
NAWIEW
Sorpsolair
Praca w zimie
W okresie niskich temperatur zewnętrznych powietrze wywiewne przekazuje
ciepło jawne i utajone do strumienia
powietrza nawiewanego. Proces odzysku ciepła odbywa się w podwójnym
krzyżowym wymienniku ciepła. Schłodzone powietrze wywiewane jest na
zewnątrz. Nagrzewnica wodna, standardowo montowana w centrali,
POW.
USUW.
WYWIEW
POW.
ZEWN.
NAWIEW
POW.
USUW.
WYWIEW
POW.
ZEWN.
NAWIEW
POW.
USUW.
WYWIEW
POW.
ZEWN.
NAWIEW
POW.
USUW.
WYWIEW
POW.
ZEWN.
NAWIEW
