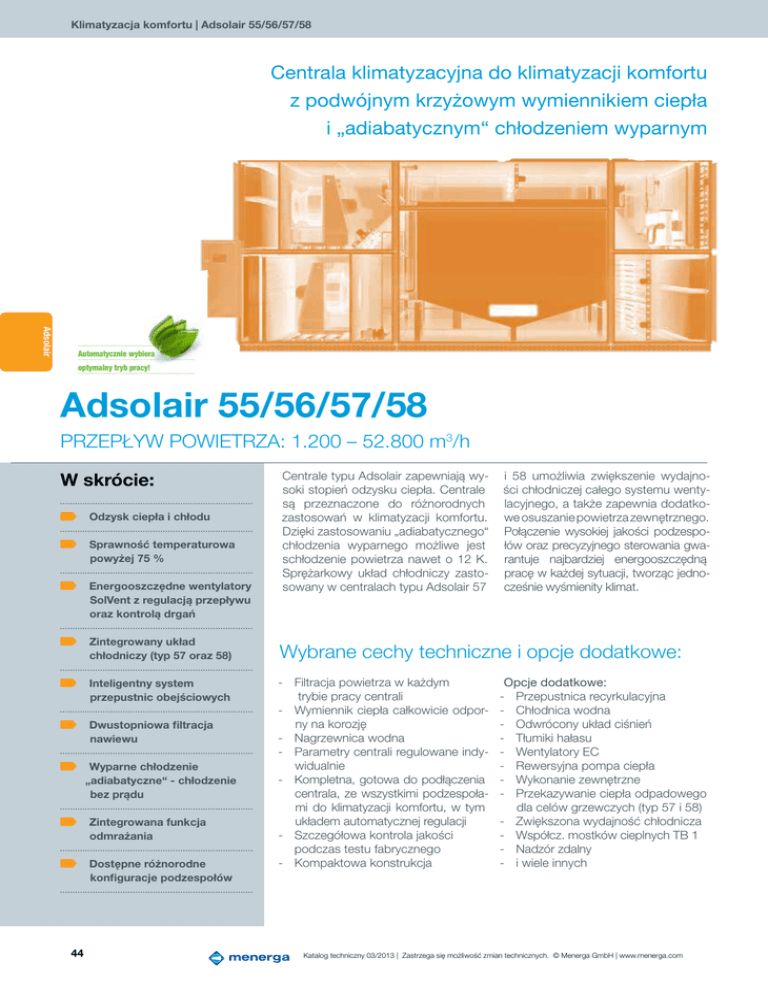

Adsolair 55/56/57/58

Klimatyzacja komfortu | Adsolair 55/56/57/58
Centrala klimatyzacyjna do klimatyzacji komfortu
z podwójnym krzyżowym wymiennikiem ciepła
i „adiabatycznym“ chłodzeniem wyparnym
Adsolair
Automatycznie wybiera
optymalny tryb pracy!
Adsolair 55/56/57/58
Przepływ powietrza: 1.200 – 52.800 m3/h
W skrócie:
Odzysk ciepła i chłodu
Sprawność temperaturowa
powyżej 75 %
Energooszczędne wentylatory
SolVent z regulacją przepływu
oraz kontrolą drgań
Zintegrowany układ chłodniczy (typ 57 oraz 58)
Inteligentny system przepustnic obejściowych
Dwustopniowa filtracja nawiewu
Wyparne chłodzenie „adiabatyczne“ - chłodzenie
bez prądu
Zintegrowana funkcja odmrażania
Dostępne różnorodne
konfiguracje podzespołów
44
Centrale typu Adsolair zapewniają wysoki stopień odzysku ciepła. Centrale
są przeznaczone do różnorodnych
zastosowań w klimatyzacji komfortu.
Dzięki zastosowaniu „adiabatycznego“
chłodzenia wyparnego możliwe jest
schłodzenie powietrza nawet o 12 K.
Sprężarkowy układ chłodniczy zastosowany w centralach typu Adsolair 57
i 58 umożliwia zwiększenie wydajności chłodniczej całego systemu wentylacyjnego, a także zapewnia dodatkowe osuszanie powietrza zewnętrznego.
Połączenie wysokiej jakości podzespołów oraz precyzyjnego sterowania gwarantuje najbardziej energooszczędną
pracę w każdej sytuacji, tworząc jednocześnie wyśmienity klimat.
Wybrane cechy techniczne i opcje dodatkowe:
- Filtracja powietrza w każdym
trybie pracy centrali
-Wymiennik ciepła całkowicie odporny na korozję
- Nagrzewnica wodna
- Parametry centrali regulowane indywidualnie
- Kompletna, gotowa do podłączenia
centrala, ze wszystkimi podzespołami do klimatyzacji komfortu, w tym
układem automatycznej regulacji
- Szczegółowa kontrola jakości
podczas testu fabrycznego
- Kompaktowa konstrukcja
Opcje dodatkowe:
- Przepustnica recyrkulacyjna
- Chłodnica wodna
-Odwrócony układ ciśnień
-Tłumiki hałasu
-Wentylatory EC
-Rewersyjna pompa ciepła
-Wykonanie zewnętrzne
- Przekazywanie ciepła odpadowego
dla celów grzewczych (typ 57 i 58)
-Zwiększona wydajność chłodnicza
-Współcz. mostków cieplnych TB 1
- Nadzór zdalny
- i wiele innych
Katalog techniczny 03/2013 | Zastrzega się możliwość zmian technicznych. © Menerga GmbH | www.menerga.com
Klimatyzacja komfortu | Adsolair 55/56/57/58
(+)
K
(-)
POW.
NAWIEW
ZEWN.
POW. USUW.
(+)
WYWIEW
(+)
*
K
(-)
POW.
NAWIEW
ZEWN.
Tryb letni
Jeśli temperatura zewnętrzna będzie wyższa niż temperatura wywiewu, centrala przełączy się w
wysoce
efektywny
tryb
odzy-
sku chłodu. Gorące powietrze
zewnętrzne jest wstępnie schładzane
przez powietrze wywiewane.
Adsolair
WYWIEW
(+)
pustnice obejściowe pozwalają zmniejszyć odzysk ciepła, aby uzyskać żądaną temperaturę nawiewu.
nika ciepła gwarantuje obniżenie oporów przepływu przez centralę, a co za
tymidzie niskie zużycie energii elektrycznej przez wentylatory.
Ogrzewanie w recyrkulacji*
W trybie recyrkulacji przepustnice powietrza zewnętrznego i usuwanego są
zamknięte. Powietrze obiegowe ogrzewane jest za pośrednictwem nagrzewnicy wodnej. Ogrzewanie w recyrkulacji
przydatne jest do szybkiego rozgrzania
*
POW. USUW.
Free cooling
Wraz z dalszym wzrostem temperatury
zewnętrznej, przepustnice obejściowe
otwierają się całkowicie i odzysk ciepła
ustaje. Zastosowanie przepustnic obejściowych po obu stronach wymien-
Pośrednie „adiabatyczne“ chłodzenie wyparne
W centralach typu Adsolair wykorzystano zalety pośredniego „adiabatycznego“ chłodzenia wyparnego, unikając
jednocześnie niekorzystnego nawilżania powietrza nawiewanego. Istotnym
elementem rozwiązania Adsolair jest
podwójny krzyżowy wymiennik ciepła,
w których powietrze wywiewane chłodzone jest „adiabatyczne“. Po drugiej
stronie wymiennika powietrze zewnętrzne odbiera chłód od schłodzonego i
(+)
(+)
*
K
(-)
POW.
NAWIEW
ZEWN.
POW. USUW.
(+)
WYWIEW
(+)
*
K
(-)
POW.
NAWIEW
ZEWN.
POW. USUW.
WYWIEW
(+)
Okres przejściowy
Wraz ze wzrostem temperatury zewnętrznej spada zapotrzebowanie na
odzysk ciepła. Zainstalowane prze-
ciepła jest chwilowo zredukowany. Wymiennik jest rozmrażany dzięki ciepłu pochodzącemu z powietrza zewnętrznego.
Proces rozmrażania jest regulowany
zmienną ilością powietrza zewnętrznego
omijającego wymiennik.
POW. USUW.
WYWIEW
(+)
*
K
(-)
POW.
NAWIEW
ZEWN.
POW. USUW.
WYWIEW
nawilżonego powietrza wywiewanego.
Wysoka efektywność procesu chłodzenia wynika z faktu, że obydwa procesy („adiabatyczne“ chłodzenie wyparne
oraz schładzanie powietrza zewnętrznego) odbywają się w tym samym
miejscu. Dzięki wysokiej sprawności
odzysku ciepła, powietrze zewnętrzne może schłodzić się nawet o 12K.
W razie potrzeby powietrze jest dalej
ochładzane przy użyciu parownika.
(+)
Tryb rozmrażania
Z wysokim odzyskiem ciepła wiąże się
konieczność zabezpieczenia wymiennika ciepła przed zamarzaniem. W trybie
rozmrażania otwiera się bypass powietrza zewnętrznego, a strumień powietrza
zewnętrznego płynący przez wymiennik
Praca w zimie
W okresie niskich temperatur zewnętrznych centrala pracuje w trybie odzysku
ciepła, przy pełnym przepływie powietrza. Nagrzewnica wodna, standardowo montowana w centrali, zapewnia
pokrycie strat ciepła przez przegrody
pomieszczenia i strat wentylacyjnych.
(+)
*
K
(-)
POW.
NAWIEW
ZEWN.
POW. USUW.
okresowo używanych pomieszczeń, takich jak sale konferencyjne lub sportowe.
WYWIEW
(+)
Opis funkcji
(+)
NAWIEW
*
K
(-)
POW.
ZEWN.
*
konieczna przepustnica recyrkulacyjna (wyposażenie dodatkowe)
Katalog techniczny 03/2013 | Zastrzega się możliwość zmian technicznych. © Menerga GmbH | www.menerga.com
45
