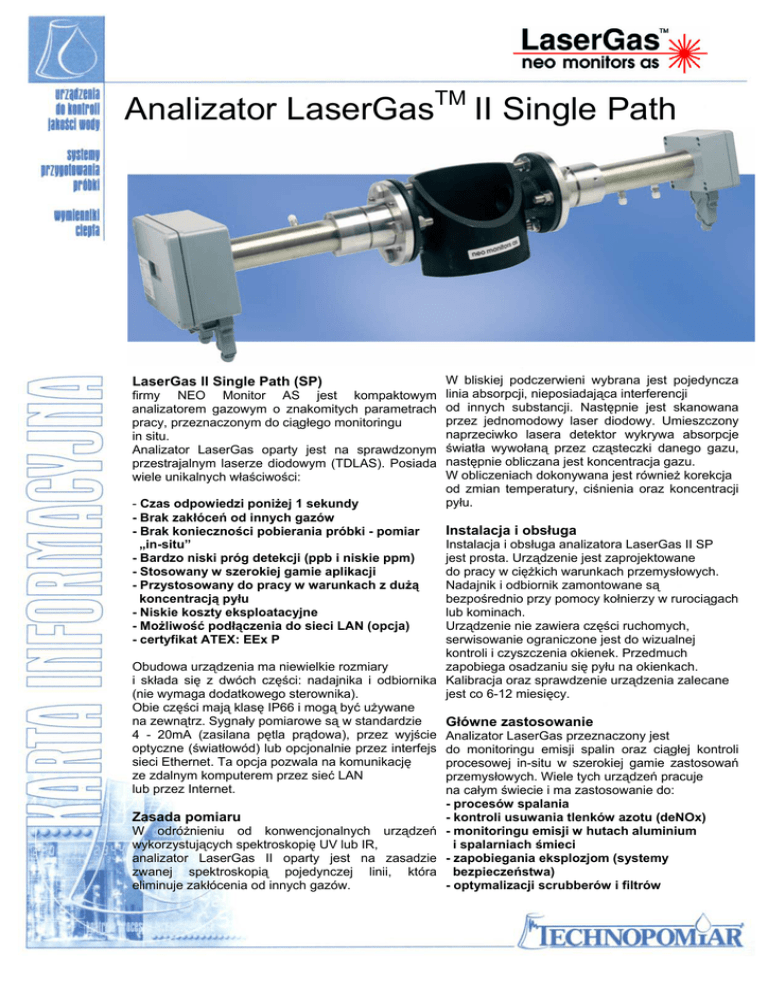

Analizator LaserGas II Single Path

Analizator LaserGasTM II Single Path
LaserGas II Single Path (SP)
firmy NEO Monitor AS jest kompaktowym
analizatorem gazowym o znakomitych parametrach
pracy, przeznaczonym do ciągłego monitoringu
in situ.
Analizator LaserGas oparty jest na sprawdzonym
przestrajalnym laserze diodowym (TDLAS). Posiada
wiele unikalnych właściwości:
- Czas odpowiedzi poniżej 1 sekundy
- Brak zakłóceń od innych gazów
- Brak konieczności pobierania próbki - pomiar
„in-situ”
- Bardzo niski próg detekcji (ppb i niskie ppm)
- Stosowany w szerokiej gamie aplikacji
- Przystosowany do pracy w warunkach z dużą
koncentracją pyłu
- Niskie koszty eksploatacyjne
- Możliwość podłączenia do sieci LAN (opcja)
- certyfikat ATEX: EEx P
W bliskiej podczerwieni wybrana jest pojedyncza
linia absorpcji, nieposiadająca interferencji
od innych substancji. Następnie jest skanowana
przez jednomodowy laser diodowy. Umieszczony
naprzeciwko lasera detektor wykrywa absorpcje
światła wywołaną przez cząsteczki danego gazu,
następnie obliczana jest koncentracja gazu.
W obliczeniach dokonywana jest również korekcja
od zmian temperatury, ciśnienia oraz koncentracji
pyłu.
Instalacja i obsługa
Instalacja i obsługa analizatora LaserGas II SP
jest prosta. Urządzenie jest zaprojektowane
do pracy w ciężkich warunkach przemysłowych.
Nadajnik i odbiornik zamontowane są
bezpośrednio przy pomocy kołnierzy w rurociągach
lub kominach.
Urządzenie nie zawiera części ruchomych,
serwisowanie ograniczone jest do wizualnej
kontroli i czyszczenia okienek. Przedmuch
Obudowa urządzenia ma niewielkie rozmiary
zapobiega osadzaniu się pyłu na okienkach.
i składa się z dwóch części: nadajnika i odbiornika Kalibracja oraz sprawdzenie urządzenia zalecane
(nie wymaga dodatkowego sterownika).
jest co 6-12 miesięcy.
Obie części mają klasę IP66 i mogą być używane
na zewnątrz. Sygnały pomiarowe są w standardzie
Główne zastosowanie
4 - 20mA (zasilana pętla prądowa), przez wyjście Analizator LaserGas przeznaczony jest
optyczne (światłowód) lub opcjonalnie przez interfejs do monitoringu emisji spalin oraz ciągłej kontroli
sieci Ethernet. Ta opcja pozwala na komunikację
procesowej in-situ w szerokiej gamie zastosowań
ze zdalnym komputerem przez sieć LAN
przemysłowych. Wiele tych urządzeń pracuje
lub przez Internet.
na całym świecie i ma zastosowanie do:
- procesów spalania
Zasada pomiaru
- kontroli usuwania tlenków azotu (deNOx)
W odróżnieniu od konwencjonalnych urządzeń - monitoringu emisji w hutach aluminium
wykorzystujących spektroskopię UV lub IR,
i spalarniach śmieci
analizator LaserGas II oparty jest na zasadzie - zapobiegania eksplozjom (systemy
zwanej spektroskopią pojedynczej linii, która bezpieczeństwa)
eliminuje zakłócenia od innych gazów.
- optymalizacji scrubberów i filtrów
Parametry techniczne analizatora LaserGas II SP
Tabela monitorowanych gazów
Gaz
Dolna granica detekcji
Max temp.
Max ciśnienie
NH3
HCl
0.15 ppm
0.05 ppm
0.11 mg/m3
0.08 mg/m3
500 oC
400 oC
2 bar abs.
2 bar abs.
HF
0.015 ppm
0.013 mg/m3
400 oC
2 bar abs.
H2S
3 ppm
O2
0.01 %
H2O
0.03 ppm
CO
CO2
30 ppm
30ppm
4.5 mg/m
3
0.024 mg/m3
3
38 mg/m
59 mg/m3
300 oC
2 bar abs.
1500 oC
20 bar abs.
1500 oC
2 bar abs.
1500 oC
1500 oC
2 bar abs.
2 bar abs.
CO (nisk. konc.)
0.3 ppm
0.4 mg/m3
1100 oC
2 bar abs.
CO2 (nisk. konc.)
0.2 ppm
0.4 mg/m3
300 oC
2 bar abs.
NO
15 ppm
20 mg/m3
300 oC
2 bar abs.
N2O
5 ppm
10 mg/m3
200 oC
2 bar abs.
HCN
CH4
0.3ppm
0.2 ppm
0.36 mg/m3
0.14 mg/m3
300 oC
300 oC
2 bar abs.
3 bar abs.
C2H2
0.1 ppm
0.12 mg/m3
C3H6
0.01 %
CH3I
3 ppm
CH3OH
NH3 + H2O
200 oC
2 bar abs.
200 oC
3 bar abs.
9 mg/m3
200 oC
2 bar abs.
0.05 %
0.2 ppm
0,15 mg/m3
200 oC
500 oC
2 bar abs.
1.5 bar abs.
HCl + H2O
0.1 ppm
0.16 mg/m3 / 0.05 % *
400 oC
1.5 bar abs.
HF + H2O
0.02 ppm
0.018 mg/m3 / 0.01 % *
400 oC
1.5 bar abs.
CO + CO2
0.01 % (razem)
300 oC
1.5 bar abs.
/ 0.05 % *
Podane dolne granice detekcji
podano jako odchylenie
standardowe dla:
- drogi optycznej równej 1m
- temperatury gazu 25 oC przy
ciśnieniu 1 bar abs
o
(* dla H2O temp. = 180 C)
Zalecany minimalny zakres
pomiarowy to dolna granica
detekcji x 100.
Pomiar innych gazów takich jak
NO2 , C2H4 , C2H6 , HBr oraz HI
jest dostępny na życzenie.
Parametry techniczne
Specyfikacja
Długość drogi optycznej
Czas odpowiedzi
Czas uśredniania
Dryft zakresu
Dryft zera
typowa 0.5 – 15 m
1 – 2 sekundy
Nadpisywana średnia z 2 sekund do 24 godzin (rozkład wykładniczy)
< 4% zakresu pomiarowego pomiędzy kolejnymi serwisami
Pomijalny (< 2% zakresu pomiarowego pomiędzy kolejnymi serwisami)
Warunki pracy
Temperatura pracy
Temperatura przechowywania
Klasa ochrony obudowy
-20 oC do +55 oC
-20 oC do +55 oC
IP66
Sygnały wejściowe/wyjściowe
Wyjścia analogowe (3)
Wyjście cyfrowe
Wyjścia przekaźnikowe (3)
Wejście analogowe
4 – 20 mA (pętla prądowa)
Format RS – 232, Opcjonalnie 10 lub 10/100 Base T Ethernet, światłowodowe (format ASCII)
Górny alarm koncentracji-, ostrzegawczy-, błąd pracy- (styki normalnie zamknięte)
Opcjonalnie 4 – 20 mA dla odczytu temperatury i ciśnienia
Dane znamionowe
Napięcie zasilania zewn.
Napięcie zasilania wewn.
Zasilanie nadajnika
Wyjście 4 – 20 mA
Wyjście przekaźnikowe
100 – 240 VAC, 50/60 Hz, 0.36 – 0.26 A
24 VDC, 900 – 1000 mA
18 – 36 VDC, max. 20 W
max. obiążenie 500 Ohm izolowane galwanicznie
1 A przy 30 V DC/AC
Montaż i obsługa
Średnica kołnierzy
Tolerancja liniowości
Czyszczenie okienek optyki
Przepływ powierza czyszczącego
DN50/PN10 (opcjonalnie DN80 lub ANSI)
Kołnierze zamontowane równolegle z tolerancją 1.5°
Suche, czyste (pozbawione cząstek oleju) powietrze lub gaz (ISO 857.1, Class 2-3) lub wentylator
20 – 50 l/min (zależy od procesu)
Konserwacja
Interwał
Kalibracja
Zalecana co 6 – 12 miesięcy (brak części normalnie zużywających się)
Możliwość zdalnej obsługi przez zewnętrzny modem lub sieć LAN
Zalecane sprawdzenie kalibracji co 6 – 12 miesięcy
In-situ (kuweta przepływowa), lub ex-situ (oddzielna kuweta kalibracyjna z certyfikowanym gazem)
Bezpieczeństwo
Klasa lasera
CE
EMC
Class 1 (zgodnie z IEC 60825-1)
Znak CE
Urządzenie zgodne ze standardem EMC (EN 61000-6-2(3) oraz LVD 73/23/EEC)
Wymiary i masa
Nadajnik
Nadajnik (wersja EEx P)
Odbiornik
Zasilacz
365 (plus 70 na system filtrujący) x 270 x 170 mm, 6.2 kg
365 (plus 70 na system filtrujący) x 270 x 310 mm, 7.9 kg
355 (plus 70 na system filtrujący) x 120 x 120 mm, 3.9 kg
180 x 85 x 70 mm, 1.6 kg
