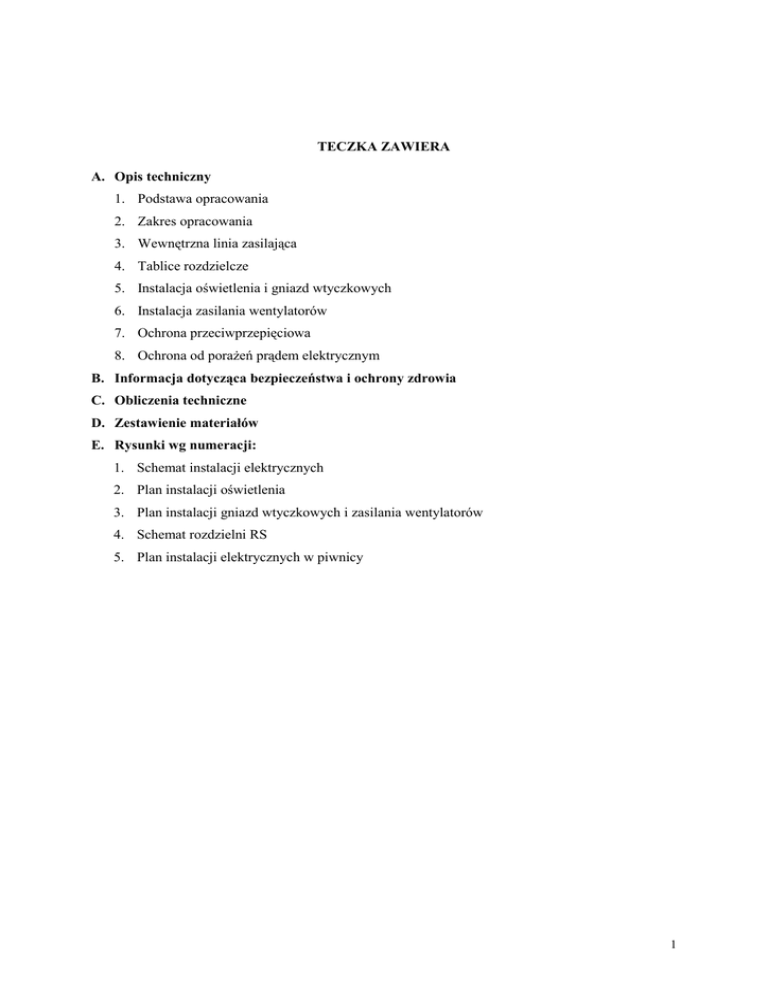

Opis do projektu instalacji elektrycznych

TECZKA ZAWIERA
A. Opis techniczny
1. Podstawa opracowania
2. Zakres opracowania
3. Wewnętrzna linia zasilająca
4. Tablice rozdzielcze
5. Instalacja oświetlenia i gniazd wtyczkowych
6. Instalacja zasilania wentylatorów
7. Ochrona przeciwprzepięciowa
8. Ochrona od poraŜeń prądem elektrycznym
B. Informacja dotycząca bezpieczeństwa i ochrony zdrowia
C. Obliczenia techniczne
D. Zestawienie materiałów
E. Rysunki wg numeracji:
1. Schemat instalacji elektrycznych
2. Plan instalacji oświetlenia
3. Plan instalacji gniazd wtyczkowych i zasilania wentylatorów
4. Schemat rozdzielni RS
5. Plan instalacji elektrycznych w piwnicy
1
OPIS TECHNICZNY
projekt instalacji elektrycznych adaptacji pomieszczeń po byłej pralni na szatnie dla
pracowników w Wojewódzkim Szpitalu Specjalistycznym nr 1 w Tychach
1. Podstawa opracowania
Projekt wykonany został na podstawie:
-
Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie
-
PN-IEC 60364 Instalacje elektryczne w obiektach budowlanych
-
inwentaryzacji budowlanej
2. Zakres opracowania
Niniejszy projekt przewiduje instalację elektryczną w zakresie :
-
wymiany wewnętrznej linii zasilającej
-
wymiany tablic rozdzielczych
-
wymiany instalacji oświetlenia i gniazd wtyczkowych
-
instalacji zasilania wentylatorów
3. Wewnętrzna linia zasilająca
Wewnętrzną linie zasilającą z rozdzielni głównej w piwnicy do rozdzielnicy szatni w
wykonać przewodem kabelkowym typu YDYpŜo 5 x 10 mm. Przewód podłączyć do
rezerwowego rozłącznika bezpiecznikowego R303 w szafie nr 4 rozdzielni głównej.
4. Tablice rozdzielcze
Rozdzielnica zabudowana będzie na parterze w pomieszczeniach szatni. Zaprojektowano
rozdzielnicę z tworzyw RNN 3 x 18 IP 55 z wyposaŜeniem modułowym jak na schemacie.
Na poziomie piwnic zaprojektowano rozdzielnicę RNN 1 x 11 IP 55, z której wyprowadzone
będą obwody zasilające pompownie i pompę cyrkulacyjną c.o. .
5. Instalacja oświetlenia i gniazd wtyczkowych
Instalacja oświetlenia podstawowego i do gniazd wtyczkowych zasilana będzie z
projektowanej rozdzielnicy szatni.
2
Instalację oświetlenia wykonać przewodem YDYp 3 x 1,5 mm2 pod tynkiem oraz na
uchwytach paskowych na stropie betonowym w pomieszczeniach gdzie będzie strop
podwieszony.
Instalację do gniazd wtyczkowych wykonać przewodem YDYp 3 x 3,5 mm2 pod tynkiem.
Instalować osprzęt podtynkowy na klatce schodowej oraz szczelny w piwnicach i na strychu.
Łączniki i przyciski „światło” instalować na wys. 1,15 m od podłogi.
6. Instalacja zasilania wentylatorów
Wentylatory dachowe zasilane będą z rozdzielnicy szatni i załączane wyłącznikiem z lampką
na rozdzielni, pracują całodobowo.
Centrala klimatyzacyjna w piwnicy zasilana będzie z w/w rozdzielni i sterowana z sterownicy
dostarczanej razem z centralą.
Dla pompowni i pompy cyrkulacyjnej w piwnicy projektuje się rozdzielnicę z
zabezpieczeniami zasilaną z istniejącej rozdzielni Ŝeliwnej.
7. Ochrona przeciwprzepięciowa
Obiekt zasilany jest naraŜony bezpośrednio na przepięcia i wymaga stosowania ochrony
przeciwprzepięciowej, zgodnie z prawem budowlanym.
W związku z powyŜszym przewiduje się zainstalowanie w rozdzielnicy szatni ograniczników
przepięć typu II, C dla ochrony przeciwprzepięciowej instalacji .
8. Ochrona od poraŜeń prądem elektrycznym
Jako system ochrony przed dotykiem pośrednim (ochrona dodatkowa) występuje . W
instalacji odbiorczej do przewodu ochronnego PE przyłączyć naleŜy kołki ochronne gniazd
wtyczkowych, obudowy tablic i urządzeń oraz zaciski ochronne opraw oświetleniowych.
Ochroną przeciwporaŜeniową naleŜy objąć wszystkie urządzenia posiadające zacisk ochronny
(tj. nie zaliczane do II klasy ochronności).
Wykonać pomiar rezystancji , którego wartość nie powinna przekraczać 10 Ohmów.
3
Informacja dotycząca bezpieczeństwa i ochrony zdrowia.
1.
Cel zakres i podstawa opracowania
Celem niniejszego opracowania zgodnie z Art. 20 ust. 1 pkt. 1b ustawy z dnia 7 lipca 1994r. – Prawo budowlane (Dz. Ust. z 2000r. Nr
106 poz.1126 z późniejszymi zmianami) jest zawarcie informacji dotyczącej bezpieczeństwa i ochrony zdrowia, ze względu na
specyfikę realizacji obiektu budowlanego będącego oparciem sporządzonego przez kierownika budowy planu bezpieczeństwa i
ochrony zdrowia zgodnie z Art. 21a ust.1 ww ustawy.
Zakres opracowania jest zgodny z Rozporządzeniem Ministra Infrastruktury z dnia
23 czerwca 2003r. W sprawie informacji dotyczącej planu bezpieczeństwa i ochrony zdrowia (Dz. Ust. z 2003r. Nr 120 poz. 1126).
2. Zakres robót i kolejność realizacji.
Celem niniejszych robót budowlanych jest wykonanie instalacji elektrycznej o napięciu 1 kV zasilającej mieszkania oraz instalacji
odbiorczej administracyjnej.
Zakres robót budowlanych związanych z realizacją instalacji elektrycznej obejmuje:
- Wytyczenie tras przewodów elektrycznych
- Lokalizację tablic i osprzętu elektrycznego
- Wykonanie przebić i bruzd, montaŜ osprzętu elektrycznego
- MontaŜ wyposaŜonych rozdzielnic elektrycznych
- Układanie na przygotowanym podłoŜu przewodów i kabli
- Wykonanie podłączenia przewodów zasilających
- Wytyczenie tras uziomów poziomych i pionowych w gruncie
- Wykopanie rowu i montaŜ w rowie bednarki oraz wbicie uziomów pionowych
- Próby montaŜowe i pomiary instalacji
3. Elementy zagospodarowania, które mogą stwarzać zagroŜenie bezpieczeństwa i zdrowia ludzi.
Obszar wewnętrzny wzdłuŜ tras istniejących przewodów oraz w punkcie podłączenia z istniejącymi urządzeniami
elektroenergetycznymi, związany z pracami prowadzonymi w sąsiedztwie czynnych urządzeń energetycznych.
Na czas prowadzenia robót przewiduje się wyłączenie spod napięcia czynnych urządzeń energetycznych.
4. Przewidywane zagroŜenia występujące podczas realizacji robót budowlanych.
Roboty budowlane których, charakter, organizacja lub miejsce zagroŜenia bezpieczeństwa i zdrowia ludzi:
- ryzyko upadku z wysokości do 6
- ryzyko poraŜenia prądem elektrycznym
5. Sposób prowadzenia instruktaŜu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych.
InstruktaŜ pracowników naleŜy przeprowadzić w oparciu o szczegółowe zasady bezpieczeństwa i higieny pracy przy wykonywaniu
robót budowlanych ze szczególnym uwzględnieniem zasad wykonywania w strefach zagroŜenia zdrowia i w ich sąsiedztwie.
Stosowania przez pracowników środków ochrony indywidualnej ( kaski, pasy bezpieczeństwa na wysokości) zgodnie ze specyfiką
wykonywania poszczególnych robót budowlanych w zakresie branŜy elektroenergetycznej, robót wykonywanych przy uŜyciu drabin i
rusztowań oraz z zastosowaniem elektronarzędzi ręcznych.
6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych
w strefach szczególnego zagroŜenia zdrowia lub w ich sąsiedztwie.
Prace budowlane na wysokości i montaŜu instalacji elektrycznej o napięiu do 1 kV będą wykonywane przy wyłączonych spod napięcia
urządzeniach elektroenergetycznych w pobliŜu których prowadzone są prace montaŜowe.
Wykonywanie prac instalacyjnych powierzone będzie osobom posiadającym odpowiednie uprawnienia.
7. Uwagi końcowe do informacji dotyczącej bezpieczeństwa i ochrony zdrowia.
Sposób stosowania zabezpieczeń, warunki przygotowania i prowadzenia robót budowlanych związanych z wykonaniem instalacji
odgromowej regulują przepisy zawarte w szczegółowych rozporządzeniach, a w szczególności z Rozporządzeniem Ministra
Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych
(Dz.
Ust. z dnia 19 marca 2003r. Nr 47 poz. 401).
4
OBLICZENIA TECHNICZNE
do projektu technicznego instalacji elektrycznych
1. Dane ogólne
Napięcie sieci zasilającej - 400/230V
System dodatkowej ochrony przed poraŜeniem – szybkie wyłączenie zasilania
Moc zainstalowana : 22 700 W
Moc szczytowa : 17 000 W
2. Moc zainstalowana i moc maksymalna
Współczynniki jednoczesności; - kj – 0,75
Moc maksymalna ;
Pm = 22 700x 0,75
Pm = 17 000W
3. Obliczenia linii zasilających
3.1 Zasilanie rozdzielnicy w szatni z RG szpitala
Pm = 17 000 W
Js = 17 000 / 400 x 1,73 x 0,95
Js = 26 A
Jbezp = 35A ( RG w piwnicy )
Spadek napięcia
DeltaU% = 100 x P x l / γ x s x U2 = 100 x 17 000 x 110 /57 x 10 x 4002 = 2,0 %
Główną linię zasilającą wykonać przewodem typu YDY 5 x 10 mm2
o obciąŜalności 57 A.
Zabezpieczenie przed prądem przeciąŜeniowym
ObciąŜalność przewodu YDY 5 x 10 mm2 wynosi 57 A
Jb = 17 000 / 400 x 1,73 x 0,95 = 26 A
Jbezp = 35 A (w RG)
Jb < J N < J Z
26 A < 35A < 57 A
JZ = 1,6 x 35 A = 56 A
JZ > 160 A : 1,45
Dobrano przewód dla którego JZ = 57 A > 39 A
Wniosek:
Przewód spełnia wymagania normy zabezpieczenia obwodu przed prądem
przeciąŜeniowym.
5
ZESTAWIENIE MATERIAŁÓW ELEKTRYCZNYCH
Instalacja elektryczna
Lp.
Wyszczególnienie
ROZDZIELNICA ROS
Ilość
Jedn.
kpl..
1
Producent
1.
Obudowa z tworzyw RNN 3x18 - 55
szt.
1
Legrand
2.
Rozłącznik FRX 304 40A
szt.
1
Legrand
3.
Rozłącznik FR 301 20A z sygnalizacją
szt.
2
Legrand
4.
Ogranicznik przepięć typ II- C/280
szt.
4
DEHN
5.
Rozłącznik bezpiecznikowy R 303 25A
szt.
1
Legrand
6.
Wkładka bezpiecznikowa DO2 35A ( do RG )
szt.
3
Legrand
7.
Wkładka bezpiecznikowa DO2 20A
szt.
3
Legrand
8.
Wyłącznik róŜnicowo-nadprądowy B10A-0,03A P312
szt.
8
Legrand
9.
Wyłącznik róŜnicowo-nadprądowy B16A-0,03A P312
szt.
6
Legrand
Przycisk bistabilny PB 302
szt.
1
Legrand
11.
Wyłącznik instalacyjny C 2A S301
szt.
3
Legrand
12.
Wyłącznik instalacyjny C 20A S301
szt.
4
Legrand
13.
Wyłącznik róŜnicowo-nadprądowy B10A-0,03AC/P312
szt.
1
Legrand
14.
Lampka sygnalizacyjna zielona
szt.
3
Legrand
ROZDZIELNICA RS
kpl.
1
1.
Obudowa z tworzyw RNN 1x12 - 55
szt.
1
Legrand
2.
Rozłącznik bezpiecznikowy R 301 -25A
szt.
1
Legrand
3.
Wkładka bezpiecznikowa DO2 20A
szt.
1
Legrand
4.
Wyłącznik instalacyjny C 2A S301
szt.
1
Legrand
5.
Wyłącznik instalacyjny B 6A S301
szt.
1
Legrand
6.
Wyłącznik instalacyjny B 10A S301
szt.
1
Legrand
7.
Wyłącznik róznicowo-prądowy P302 25a
szt.
1
Legrand
8.
Lampka sygnalizacyjna zielona
szt.
1
Legrand
9.
Lampka sygnalizacyjna pomarańczowa
szt.
1
Legrand
10.
Lampka sygnalizacyjna czerwona
szt.
1
Legrand
10.
6
Lp.
Wyszczególnienie
Ilość
Jedn.
Producent
PRZEWODY I RURY OCHRONNE
1.
Przewód kabelkowy YDYpŜo 5 x 10 mm2
m
110
Telefonika
2.
Przewód kabelkowy YDYpŜo 5 x 2,5 mm2
m
65
Telefonika
3.
Przewód kabelkowy YDYpŜo 4 x 1,5 mm2
m
60
Telefonika
4.
Przewód kabelkowy YDYpŜo 3 x 2,5 mm2
m
480
Telefonika
5.
Przewód kabelkowy YDYpŜo 3 x 1,5 mm2
m
280
Telefonika
6.
Przewód kabelkowy YDYŜo 3 x 1,5 mm2
m
330
Telefonika
7.
OSPRZĘT I OPRAWY
1.
Gniazdo wtyczkowe 2-bieg. 16A/Z
szt.
20
Elda
2.
Przycisk „światło”, podświetlany p/t
szt.
2
Elda
3.
Wyłącznik 1-bieg. hermetyczny IP 44 p/t
szt.
14
Elda
Odgałęźnik hermetyczny 5 x 2,5mm2
szt.
54
Faro
5.
Oprawa świetlówkowa do sufitów podwieszanych TL 418 D-P
szt.
31
ES-SYSTEM
6.
Oprawa świetlówkowa do sufitów podwieszanych TL 418 D-P z
modułem awaryjnym
szt.
2
ES-SYSTEM
7.
Oprawa okrągła downlight z kloszem IP 44 2x18W
szt.
19
ES-SYSTEM
8.
Oprawa do świetlówek Portal Maxi 2 x 9W z kloszem
szt.
20
LENA
9.
Świetlówka 18 W
szt.
132
Philips
10.
Świetlówka PL-C 9W
szt.
40
Philips
11.
Świetlówka PL-C 18W
szt.
38
Philips
12.
Puszka końcowa PK 60 p/t
szt.
36
Elda
13.
Puszka odgałęźna PO 80 p/t
szt.
20
Elda
14.
Listwa zaciskowa LZ 4 x 4
szt.
20
Elda
4.
