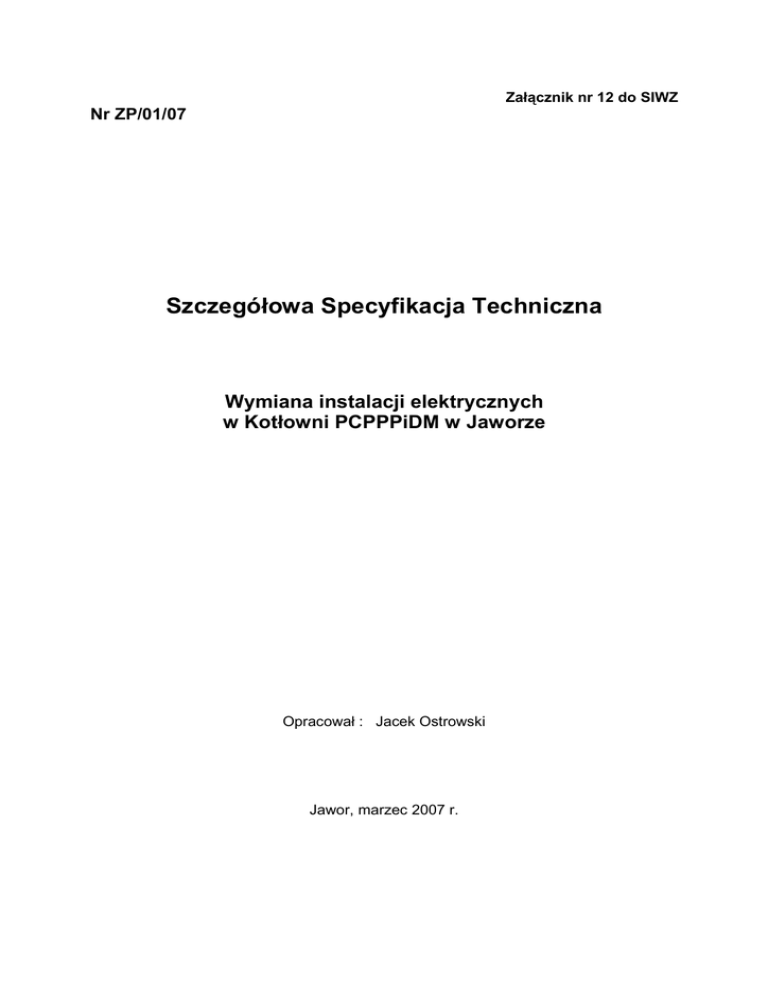

Szczegółowa Specyfikacja Techniczna

Załącznik nr 12 do SIWZ
Nr ZP/01/07
Szczegółowa Specyfikacja Techniczna
Wymiana instalacji elektrycznych
w Kotłowni PCPPPiDM w Jaworze
Opracował : Jacek Ostrowski
Jawor, marzec 2007 r.
1. WSTĘP.
1.1. Przedmiot Szczegółowej Specyfikacji Technicznej (SST)
Przedmiotem niniejszej specyfikacji technicznej wykonanie nowych instalacji
elektrycznych oświetlenia i gniazd wtyczkowych oraz instalacji alarmowej i sterowania
kotłem gazowym.
1.2. Zakres stosowania SST
Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy
zleceniu i realizacji robót wymienionych w punkcie 1.1.
1.3. Zakres robót objętych SST
Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych
z wykonaniem :
- Instalacji elektrycznej zasilającej - CPV 45311100
- Instalacji elektrycznej odbiorczej gniazd wtyczkowych - CPV 45311100,
- Instalacji elektrycznej odbiorczej oświetlenia - CPV 45311200,
- Instalacji elektrycznej zasilającej i sterującej kotła - CPV 45311100, CPV 45317000
- Instalacji elektrycznej alarmowej obecności gazu - CPV 45312100.
1.4. Określenia podstawowe
Określenia podane w niniejszej SST są zgodne zobowiązującymi normami :
PN/IEC 364-4:2000
PN-E-05100 –1:2000
PN-76/E-05125
1.5. Ogólne wymagania dotyczące robót
Wykonawca robót odpowiedzialny jest za jakość wykonanych robót oraz za ich
zgodność z dokumentacją projektową techniczno – prawną , SST oraz wymaganiami
Inwestora.
2.
MATERIAŁY.
2.1. Materiały
Materiałami stosowanymi przy budowie instalacji elektrycznych wg zasad niniejszej SST
są :
Lp.
Nazwa
1. Rozdzielnica kotłowni
2. Oprawa oświetleniowa OPFa-236
3. Wyłącznik instalacyjny nt 1 bieg. bryzgoszczelny
4. Gniazdo nt 2p+z podwójne bryzgoszczelne
5. Czujnik gazu + moduł alarmowy
6. pzrewód YDY 5x2,5 mm2 750 V
7. przewód YDY 3-5x1,5 mm2 750 V
8. Bednarka ocynk 25/4
9. Koryto kablowe PVC 50/18
10. Koryto kablowe PVC 32/15
Ilość
1 kpl.
4 szt.
1 szt.
1 szt.
1 kpl.
25 mb
70 mb
29 mb
17 mb
25 mb
2.5. Składowanie materiałów
Materiały naleŜy przechowywać w pomieszczeniach przystosowanych do tego celu.
Składowanie kabli powinno być zgodnie z warunkami podanymi przez producenta. Kable
w czasie składowania powinny znajdować się na bębnach. Dopuszcza się składowanie
krótkich odcinków kabli w kręgach. Bębny z kablami powinny być ustawione na
utwardzonym terenie na krawędziach tarcz, a kręgi ułoŜone poziomo - końce kabli
powinny być zabezpieczone przed wilgocią.
3.
SPRZĘT
3.1. Sprzęt stosowany do wykonania budowy linii kablowych i złączy kablowych, to:
Drobny sprzęt ręczny oraz elektronarzędzia
4.
TRANSPORT.
4.1. Transport kabli i przewodów
Transport kabli naleŜy wykonać z zachowaniem warunków:
- kable naleŜy przewozić na bębnach, dopuszcza się przewoŜenie kabli w kręgach,
jeŜeli masa kręgu nie przekroczy 80kg a temperatura otoczenia jest wyŜsza od +40C,
przy czym wewnętrzna średnica kręgu nie powinna być mniejsza niŜ 40 - krotna
średnica zewnętrzna kabla.
- zaleca się przewoŜenie bębnów z kablami na specjalnej przyczepie. Dopuszcza się
przewoŜenie bębnów z kablami w skrzynkach samochodowych, cięŜarowych lub
przyczepach.
- bębny z kablami przewoŜone w skrzynkach samochodu powinny być ustawione na
krawędzi tarcz. a tarcze bębnów powinny być przymocowane do dna skrzyni
samochodu tak, aby bębny nie mogły się przetaczać. Układanie bębnów z kablami
w skrzyni samochodu płasko jest zabronione, kręgi kabla naleŜy układać poziomo.
- zabronione jest przebywanie osób w skrzyni samochodu w czasie przewoŜenia
bębna z kablem
- umieszczenie i zdejmowanie bębnów z kablami z samochodu zaleca się wykonać
przy pomocy Ŝurawia.
- swobodne staczanie bębnów z kablami ze skrzyni samochodu oraz zrzucanie
kręgów jest zabronione.
5.
WYKONYWANIE ROBÓT.
5.1. Roboty przygotowawcze:
- Przed połoŜeniem listew instalacyjnych oraz przed zamocowaniem opraw
oświetleniowych naleŜy ręcznie lub elektronarzędziami wyrównać powierzchnię
tynku tak aby osprzęt moŜna było zamontować prawidłowo i równo.
5.2. Przepusty kablowe.
- W stropach i ścianach w miejscach zaznaczonych na projekcie naleŜy wykonać
przepusty kablowe metodą przewiertu lub przebicia. Otwory w miejscu przejścia
przez ściany lun stropy naleŜy zabezpieczyć elektroizolacyjną rurą lub kanałem.
5.3. Układanie kabli.
Kable i przewody naleŜy układać zgodnie z przepisami budowy PN-76/E-05 i układać w
bruzdach i kanałach kablowych w ciągach pionowych i poziomych z zachowaniem
minimalnych odległości w pinie i poziomie od stropów, podłóg, okien ścian i naroŜników
zgodnie z projektem..
5.4. MontaŜ osprzętu.
Osprzęt elektryczny naleŜy instalować na wysokościach określonych w projekcie w
ilości i wg typów przewidzianych przez projektanta.
5.5. Podłączenie urządzeń technologicznych.
Urządzenia elektryczne i osprzęt elektryczny urządzeń technologicznych kotłowni naleŜy
zasilić i ;podłączyć zgodnie z projektem oraz instrukcjami montaŜu i podłączenia
poszczególnych urządzeń oraz w sposób przewidzianych przez projektanta.
Sprawdzenia urządzeń i rozruchu dokonuje specjalistyczny serwis producenta kotła..
6.
KONTROLA JAKOŚCI ROBÓT.
6.1. Zakres kontroli
W trakcie realizacji robót i po ich zakończeniu naleŜy:
- sprawdzić stan kabli i osprzętu
- sprawdzić sposób ułoŜenia kabli przed ich zasypaniem
- sprawdzić ciągłość Ŝył kabli i zgodność faz
- sprawdzić prawidłowość wykonania instalacji dodatkowej ochrony
przeciwporaŜeniowej
- sprawdzić pracę linii pod napięciem
- sprawdzić poprawność wszystkich połączeń śrubowych
- dokonać pomiaru skuteczności ochrony przeciwporaŜeniowej
- dokonać pomiaru rezystancji uziomów roboczych
- dokonać pomiaru rezystancji izolacji kabli.
7.
OBMIAR ROBOT.
Jednostką obmiarową są metry bieŜące kabli, sztuki – dla tablic i osprzętu
8.
ODBIÓR ROBÓT.
Roboty uznaje się za wykonane zgodnie z Dokumentacją Projektową, SST i
wymaganiami Inwestora, jeŜeli wszystkie badania kontrolne dały wyniki pozytywne
9.
PODSTAWY PŁATNOŚCI.
Płatność za metr naleŜy przyjmować zgodnie z obmiarem i oceną jakości uŜytych
materiałów i wykonanych robót na podstawie wyników pomiarów i badań kontrolnych.
Cena jednostkowa wykonanych robót obejmuje:
- roboty przygotowawcze,
- oznakowanie robót.
- przygotowanie, dostarczenie i wbudowanie materiałów,
-
podłączenie do sieci, zgodnie z dokumentacją projektową,
wykonanie inwentaryzacji przebiegu kabli pod gruntem.
10. PRZEPISY ZWIĄZANE.
10.1. Normy
PN/IEC 364:2000
Instalacje elektryczne w obiektach budowlanych.
PN-76/E-05 125
Elektroenergetyczne i sygnalizacyjne linie kablowe.
PN-76/E-9030 I
Kable elektroenergetyczne o izolacji z tworzyw termoplastycznych
i polwinitowej na napięcie znamionowe 0,6/1 kV.
PN-80/H-7421 I
Rury i kanały instalacyjne.
10.2. Inne dokumenty
Przepisy budowy urządzeń elektrycznych, 1980r.
