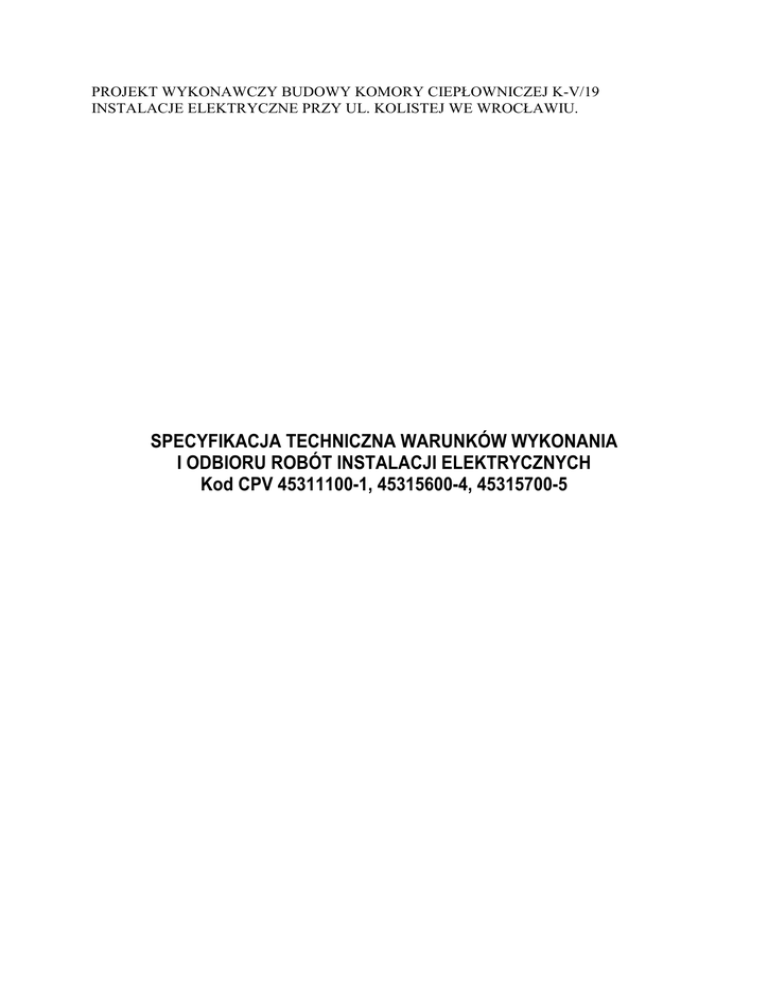

PROJEKT WYKONAWCZY BUDOWY KOMORY CIEPŁOWNICZEJ K-V/19
INSTALACJE ELEKTRYCZNE PRZY UL. KOLISTEJ WE WROCŁAWIU.
SPECYFIKACJA TECHNICZNA WARUNKÓW WYKONANIA
I ODBIORU ROBÓT INSTALACJI ELEKTRYCZNYCH
Kod CPV 45311100-1, 45315600-4, 45315700-5
Specyfikacja techniczna wykonania i odbioru robót instalacji elektrycznych
Kod CPV 45311100-1, 45315600-4, 45315700-5
1. WSTĘP.
1.1. Przedmiot Szczegółowej Specyfikacji Technicznej (SST)
Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru
robót związanych z budową instalacji elektrycznej zasilająco-sterowniczej przepustnic komory
ciepłowniczej K-V/19 przy ul. Kolistej we Wrocławiu..
1.2. Zakres stosowania SST
Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przez zleceniu i
realizacji robót wymienionych w punkcie 1.1.
1.3. Zakres robót objętych SST
Ustalenia zawarte w niniejszej specyfikacji dotyczące zasad prowadzenia robót związanych z
budową:
• Instalacji elektrycznych zasilania przepustnic 400/230V, kod CPV 45311100-1
• Rozdzielnicy zasilająco-sterowniczej 400/230V 50 Hz, kod CPV 54315700-5.
1.4. Określenia podstawowe
Określenia podane w niemniejszej SST są zgodne z obowiązującymi normą PN-ICE 60364
oraz Rozporządzeniem Ministra Gospodarki Przestrzennej i Budownictwa z dnia 14 12 1994r.
Dziennik Ustaw RP Nr 10 , 08.02.1995 wraz z późniejszymi zmianami.
1.5. Ogólne wymagania dotyczące robót
Wykonawca robót odpowiedzialny jest za jakość wykonanych robót oraz za ich zgodność z
dokumentacją projektową techniczno-prawną, SST oraz wymaganiami Inwestora.
2. MATERIAŁY
Materiały do budowy instalacji elektrycznych nabywane są przez Wykonawcę u wytwórców. KaŜdy
materiał musi mieć atest wytwórcy stwierdzający zgodność jego wykonania z odpowiednimi
normami.
2.1. Materiały do budowy instalacji wnętrzowej nn CPV nr nr :N022-6; N023-3
Materiałami stosowanymi przy budowie instalacji elektrycznych zasilania przepustnic 400/230V wg.
zasad niniejszej SST są:
L.p.
1
2
Wyszczególnienie
Szafka zasilająco-sterownicza,
naścienna, metalowa, o wym.
515x655x215, IP55
wraz z aparaturą
Kabel sterowniczy 750V
typu YKSY 14x1,5mm²
Jednostka
Ilość
Kpl.
1
m
18
-2-
Kod CPV
31214500-4
28421130-9
Uwagi
WyposaŜenie wg
schematu p. rys.
nr 2
Specyfikacja techniczna wykonania i odbioru robót instalacji elektrycznych
Kod CPV 45311100-1, 45315600-4, 45315700-5
3
4
5
6
7
Rury instalacyjne PCV sztywne
typu RB Specjal Ø 25
Rury instalacyjne PCV giętkie
typu ICTA Ø 25
Kolanko PCV Ø 25, 2-częściowe
Złączki PCV giętkie Ø 25
Uchwyty PCV do rur instalacyjnych
zamykane typu UZE-25
m
16
25211100-4
m
Szt.
Szt.
2
4
4
25212120-7
25212540-7
25212540-7
Szt.
10
25212540-7
2.2. Składowanie materiałów
Materiały naleŜy przechowywać w pomieszczeniach przystosowanych do tego celu. Składowanie
kabli i przewodów powinno być zgodnie z warunkami podanymi przez producenta. Kable i
przewody w czasie składowania powinny znajdować się na bębnach. Dopuszcza się składowanie
krótkich odcinków kabli i przewodów w kręgach. Bębny z kablami powinny być ustawione na
utwardzonym terenie na krawędziach tarcz, a kręgi ułoŜone poziomo a końce kabli powinny być
zabezpieczone przed wilgocią.
3. SPRZĘT
3.1. Ogólne wymagania
Wykonawca jest zobowiązany do uŜywania jedynie takiego sprzętu, który nie spowoduje
niekorzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót, jak teŜ przy
wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku
materiałów, sprzętu itp.
Liczba i wydajność sprzętu powinna gwarantować wykonanie robót zgodnie z zasadami
określonymi w dokumentacji projektowej.
3.2. Sprzęt stosowany do wykonania budowy instalacji elektrycznej oświetlenia i gniazd
wtyczkowych NN.
- wiertarka elektryczna 1 kW
- młot udarowy elektryczny
- spawarka
- samochód samozaładowczy do 5t
- rusztowanie kolumnowe stojakowe, ramowe h-2-4m, obciąŜenie 300kG
- próbnik wytrzymałości izolacji
- miernik oporności pozornej
4. TRANSPORT
4.1 Transport kabli.
Transport kabli naleŜy wykonać z zachowaniem warunków:
• kable naleŜy przewozić na bębnach, dopuszcza się przewoŜenie kabli w kręgach, jeŜeli masa
kręgu nie przekroczy 80kg a temperatura otoczenia jest wyŜsza od +4°C, przy czym
wewnętrzna średnica kręgu nie powinna być mniejsza niŜ 40-krotna średnica zewnętrzna kabla.
• zaleca się przewoŜenie bębnów z kablami na specjalnej przyczepie. Dopuszcza się
przewoŜenie bębnów z kablami w skrzyniach samochodowych, cięŜarowych lub przyczepach.
-3-
Specyfikacja techniczna wykonania i odbioru robót instalacji elektrycznych
Kod CPV 45311100-1, 45315600-4, 45315700-5
• bębny z kablami przewoŜone w skrzyniach samochodowych powinny być ustawione na
krawędzi tarcz a tarcze bębnów powinny być przymocowane do dna skrzynki samochodu tak,
aby bębny nie mogły się przetaczać. Układanie bębnów z kablami w skrzyni samochodowej
płasko jest zabronione, kręgi kabla naleŜy układać poziomo.
• zabronione jest przebywanie osób w skrzyni samochodu w czasie przewoŜenia bębna z
kablem.
• umieszczanie i zdejmowanie bębnów z kablami z samochodu zaleca się wykonać przy pomocy
Ŝurawia.
• swobodne staczanie bębnów z kablami ze skrzyni samochodu oraz zrzucanie kręgów jest
zabronione.
5. WYKONYWANIE ROBÓT
5.1. Ogólne zasady wykonywania robót
Budowę elektrycznych instalacji 400/230V naleŜy prowadzić zgodnie z normą wieloarkuszową PNIEC 60364, oraz Rozporządzeniem Ministra Infrastruktury z dn. 12.04.2002r. wraz z kolejnymi
zmianami i prenormą P SEP-E-0002.
5.2. Instalacje elektryczne kod CVP 45310000-3
5.2.1. Układanie rurek instalacyjnych PCV
Rurki instalacyjne PCV naleŜy układać na ścianach mocując je bezpośrednio do konstrukcji ścian za
pomocą kołków rozporowych i i uchwytów. Rurki instalacyjne naleŜy montować korzystając z rusztowań
kolumnowych stojakowych i drabin. Trasy rurek instalacyjnych powinny być zgodne z dokumentacją
projektową.
5.2.2. Układanie kabli i przewodów kod CVP 45311100-1
Do uprzednio ułoŜonych ciągów rurek instalacyjnych naleŜy zaciągnąć kable zasilające przepustnic
zgodnie z dokumentacją projektową.
5.2.3. MontaŜ rozdzielnicy głównej kod CVP 45315700-5 i 31214500-4
MontaŜ rozdzielnicy głównej montować zgodnie z dokumentacją projektową oraz instrukcją montaŜu
producenta.
5.2.4. Znakowanie kabli i przewodów
Na kable w rozdzielnicy głównej i tablicach gniazd wtyczkowych załoŜyć trwale oznaczniki określające
zwrotnie obiekty do których zostały podłączone.
6. KONTROLA JAKOŚCI ROBÓT
6.1. Zakres kontroli.
W trakcie realizacji robót i po ich zakończeniu naleŜy:
• sprawdzić stan kabli,
• sprawdzić sposób ułoŜenia kabli
-4-
Specyfikacja techniczna wykonania i odbioru robót instalacji elektrycznych
Kod CPV 45311100-1, 45315600-4, 45315700-5
• sprawdzić ciągłość Ŝył kabl, oraz zgodność faz,
• sprawdzić prawidłowość wykonania instalacji dodatkowej ochrony przeciwporaŜeniowej,
• sprawdzić pracę linii pod napięciem,
• sprawdzić poprawność wszystkich połączeń śrubowych,
• dokonać pomiaru skuteczności ochrony przeciwporaŜeniowej,
• dokonać pomiaru rezystancji uziomów roboczych,
• dokonać pomiaru rezystancji izolacji kabli.
7. OBMIAR ROBÓT.
Jednostką obmiarową są metry kabli i przewodów, komplety i sztuki - dla tablic gniazd
wtyczkowych i aparatury elektrycznej.
8. ODBIÓR ROBÓT.
Roboty uznaje się za wykonane zgodnie z Dokumentacja projektową, SST i wymaganiami
Inwestora, jeŜeli wszystkie badania kontrolne dały wyniki pozytywne.
9. PODSTAWY PŁATNOŚCI.
Płatność za metr naleŜy przyjmować zgodnie z obmiarem i oceną jakości uŜytych materiałów i
wykonanych robót na podstawie wyników pomiarów i badań kontrolnych.
Cena jednostki wykonanych robót obejmuje:
• roboty przygotowawcze,
• oznakowanie robót,
• przygotowanie, dostarczenie i wybudowanie materiałów,
• wykonanie inwentaryzacji przebiegu kabli pod gruntem.
10. PRZEPISY ZWIĄZANE.
10.1. Normy
•
•
•
PN-76/E-9030 I - Kable elektroenergetyczne o izolacji z tworzyw termoplastycznych i
polwinitowej na napięcie znamionowe 0,6/1 kV
PN-IEC 60364 - Instalacje elektryczne w obiektach budowlanych.
P SEP-E-0002 – Instalacje elektryczne w obiektach budowlanych . Podstawy planowania.
10.2. Inne dokumenty
•
•
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. Dz. U. nr 75, poz. 690 w
sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie
wraz z kolejnymi uzupełnieniami z 13 02 2003r. Dz. U. nr 33 i z 7 04 2004r. Dz.U. 109.
Przepisy budowy urządzeń elektrycznych, 1987r.
-5-
