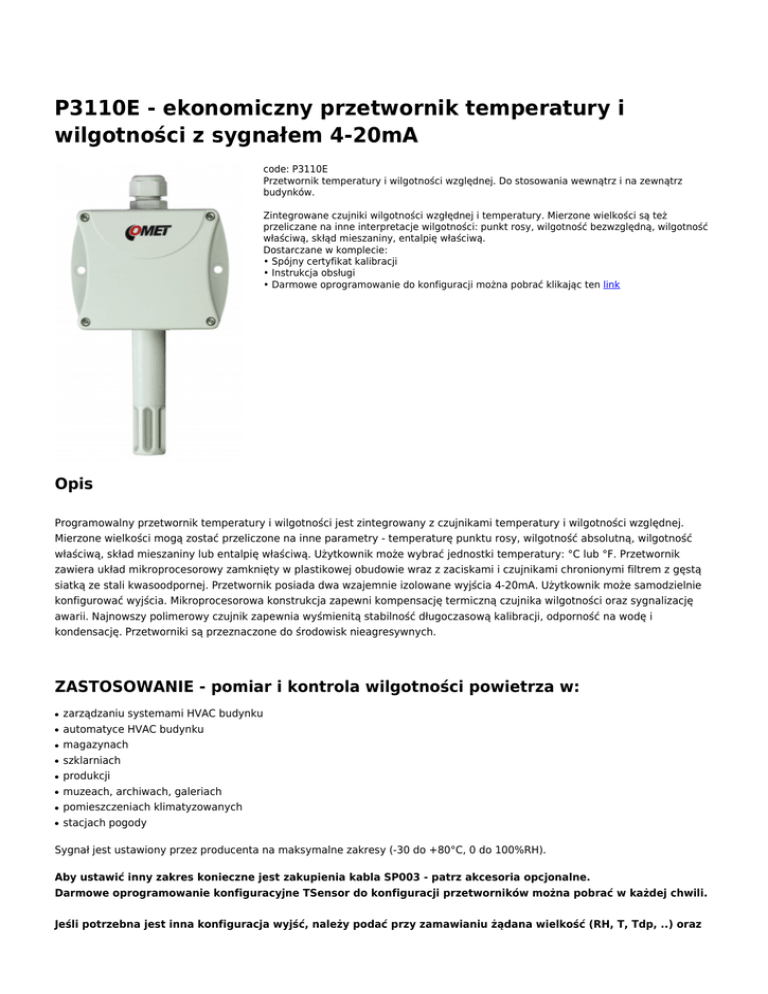

P3110E - ekonomiczny przetwornik temperaturi i wilgotności z

P3110E - ekonomiczny przetwornik temperatury i
wilgotności z sygnałem 4-20mA
code: P3110E
Przetwornik temperatury i wilgotności względnej. Do stosowania wewnątrz i na zewnątrz
budynków.
Zintegrowane czujniki wilgotności wzgłędnej i temperatury. Mierzone wielkości są też
przeliczane na inne interpretacje wilgotności: punkt rosy, wilgotność bezwzględną, wilgotność
właściwą, skłąd mieszaniny, entalpię właściwą.
Dostarczane w komplecie:
• Spójny certyfikat kalibracji
• Instrukcja obsługi
• Darmowe oprogramowanie do konfiguracji można pobrać klikając ten link
Opis
Programowalny przetwornik temperatury i wilgotności jest zintegrowany z czujnikami temperatury i wilgotności względnej.
Mierzone wielkości mogą zostać przeliczone na inne parametry - temperaturę punktu rosy, wilgotność absolutną, wilgotność
właściwą, skład mieszaniny lub entalpię właściwą. Użytkownik może wybrać jednostki temperatury: °C lub °F. Przetwornik
zawiera układ mikroprocesorowy zamknięty w plastikowej obudowie wraz z zaciskami i czujnikami chronionymi filtrem z gęstą
siatką ze stali kwasoodpornej. Przetwornik posiada dwa wzajemnie izolowane wyjścia 4-20mA. Użytkownik może samodzielnie
konfigurować wyjścia. Mikroprocesorowa konstrukcja zapewni kompensację termiczną czujnika wilgotności oraz sygnalizację
awarii. Najnowszy polimerowy czujnik zapewnia wyśmienitą stabilność długoczasową kalibracji, odporność na wodę i
kondensację. Przetworniki są przeznaczone do środowisk nieagresywnych.
ZASTOSOWANIE - pomiar i kontrola wilgotności powietrza w:
●
●
●
●
●
●
●
●
zarządzaniu systemami HVAC budynku
automatyce HVAC budynku
magazynach
szklarniach
produkcji
muzeach, archiwach, galeriach
pomieszczeniach klimatyzowanych
stacjach pogody
Sygnał jest ustawiony przez producenta na maksymalne zakresy (-30 do +80°C, 0 do 100%RH).
Aby ustawić inny zakres konieczne jest zakupienia kabla SP003 - patrz akcesoria opcjonalne.
Darmowe oprogramowanie konfiguracyjne TSensor do konfiguracji przetworników można pobrać w każdej chwili.
Jeśli potrzebna jest inna konfiguracja wyjść, należy podać przy zamawianiu żądana wielkość (RH, T, Tdp, ..) oraz
skalowanie sygnału wyjściowego. Skalowanie jest darmowe.
Dowolna mierzona wielkość - temperatura, wilgotność względna, temperatura punktu rosy, wilgotność
bezwzględna, wilgotność właściwa, sląd mieszaniny lub entalpia właściwa może być przypisana do każdego z
wyjść przetwornika. Można nawet przypisać te same wielkości do obu wyjść.
Przykład zamawiania: Przetwornik T3110, wyjście 1: RH 10 do 90%, wyjście 2: temperatura 0 do 35°C
Typowy schemat podłączania
Obliczanie minimalnego napięcia zasilania Uss niezbędnego do prawidłowej pracy:
Uss min> Uo min + Imax * Rz,
gdzie: Uo min= 9 V
Imax... około 20 mA
Rz... rezystancja obciążenia (bocznik)
Obydwie pętle prądowe (I1 i I2) są podłączone identycznie, pętla prądowa I1 musi być zawsze podłączona.
Parametry techniczne
Wartość
Wyjście
Wielkość mierzona
Wersja konstrukcyjna
Wykonanie
Zakres pomiarowy temperatury
4-20mA
Temperatura + wilgotść względna
Do otaczającego powietrza
Przemysłowe
-30 to 80 °C
Wyjście przekaźnikowe
Nie
Wejście dwustanowe
Nie
Wyświetlacz LCD
Nie
PoE
Nie
