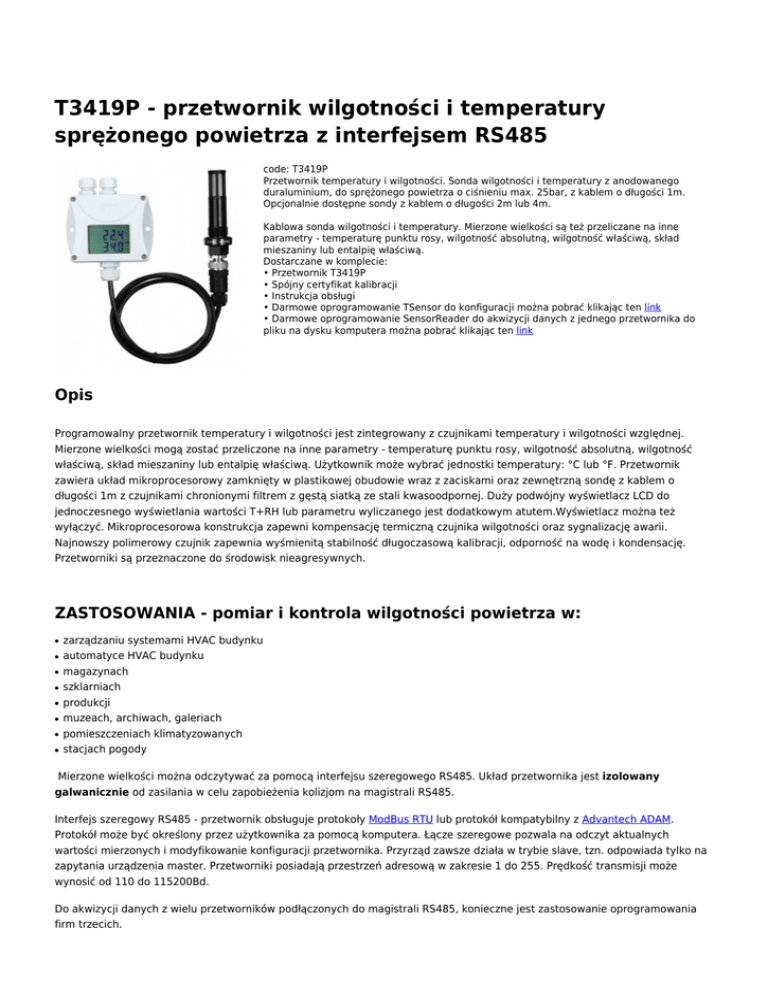

T3419P - przetwornik wilgotności i temperatury sprężonego

T3419P - przetwornik wilgotności i temperatury
sprężonego powietrza z interfejsem RS485
code: T3419P
Przetwornik temperatury i wilgotności. Sonda wilgotności i temperatury z anodowanego
duraluminium, do sprężonego powietrza o ciśnieniu max. 25bar, z kablem o długości 1m.
Opcjonalnie dostępne sondy z kablem o długości 2m lub 4m.
Kablowa sonda wilgotności i temperatury. Mierzone wielkości są też przeliczane na inne
parametry - temperaturę punktu rosy, wilgotność absolutną, wilgotność właściwą, skład
mieszaniny lub entalpię właściwą.
Dostarczane w komplecie:
• Przetwornik T3419P
• Spójny certyfikat kalibracji
• Instrukcja obsługi
• Darmowe oprogramowanie TSensor do konfiguracji można pobrać klikając ten link
• Darmowe oprogramowanie SensorReader do akwizycji danych z jednego przetwornika do
pliku na dysku komputera można pobrać klikając ten link
Opis
Programowalny przetwornik temperatury i wilgotności jest zintegrowany z czujnikami temperatury i wilgotności względnej.
Mierzone wielkości mogą zostać przeliczone na inne parametry - temperaturę punktu rosy, wilgotność absolutną, wilgotność
właściwą, skład mieszaniny lub entalpię właściwą. Użytkownik może wybrać jednostki temperatury: °C lub °F. Przetwornik
zawiera układ mikroprocesorowy zamknięty w plastikowej obudowie wraz z zaciskami oraz zewnętrzną sondę z kablem o
długości 1m z czujnikami chronionymi filtrem z gęstą siatką ze stali kwasoodpornej. Duży podwójny wyświetlacz LCD do
jednoczesnego wyświetlania wartości T+RH lub parametru wyliczanego jest dodatkowym atutem.Wyświetlacz można też
wyłączyć. Mikroprocesorowa konstrukcja zapewni kompensację termiczną czujnika wilgotności oraz sygnalizację awarii.
Najnowszy polimerowy czujnik zapewnia wyśmienitą stabilność długoczasową kalibracji, odporność na wodę i kondensację.
Przetworniki są przeznaczone do środowisk nieagresywnych.
ZASTOSOWANIA - pomiar i kontrola wilgotności powietrza w:
●
●
●
●
●
●
●
●
zarządzaniu systemami HVAC budynku
automatyce HVAC budynku
magazynach
szklarniach
produkcji
muzeach, archiwach, galeriach
pomieszczeniach klimatyzowanych
stacjach pogody
Mierzone wielkości można odczytywać za pomocą interfejsu szeregowego RS485. Układ przetwornika jest izolowany
galwanicznie od zasilania w celu zapobieżenia kolizjom na magistrali RS485.
Interfejs szeregowy RS485 - przetwornik obsługuje protokoły ModBus RTU lub protokół kompatybilny z Advantech ADAM.
Protokół może być określony przez użytkownika za pomocą komputera. Łącze szeregowe pozwala na odczyt aktualnych
wartości mierzonych i modyfikowanie konfiguracji przetwornika. Przyrząd zawsze działa w trybie slave, tzn. odpowiada tylko na
zapytania urządzenia master. Przetworniki posiadają przestrzeń adresową w zakresie 1 do 255. Prędkość transmisji może
wynosić od 110 do 115200Bd.
Do akwizycji danych z wielu przetworników podłączonych do magistrali RS485, konieczne jest zastosowanie oprogramowania
firm trzecich.
Sprawdzono działanie przetwornika z następującymi programami:
LabVIEW from National Instruments, TIRS.NET, ControlWeb, EasyView.
Zakres pracy
Rysunek: zakres pracy czujnika wilgotności
Parametry techniczne
Wartość
Wyjście
Wielkość mierzona
Wersja konstrukcyjna
RS485
Temperatura + wilgotść względna
Do wilgotności w sprężonym powitrzu max. 2.5MPa
Wykonanie
Przemysłowe
Zakres pomiarowy temperatury
-30 to 105 °C
Wyjście przekaźnikowe
Nie
Wejście dwustanowe
Nie
Wyświetlacz LCD
Tak
PoE
Nie
