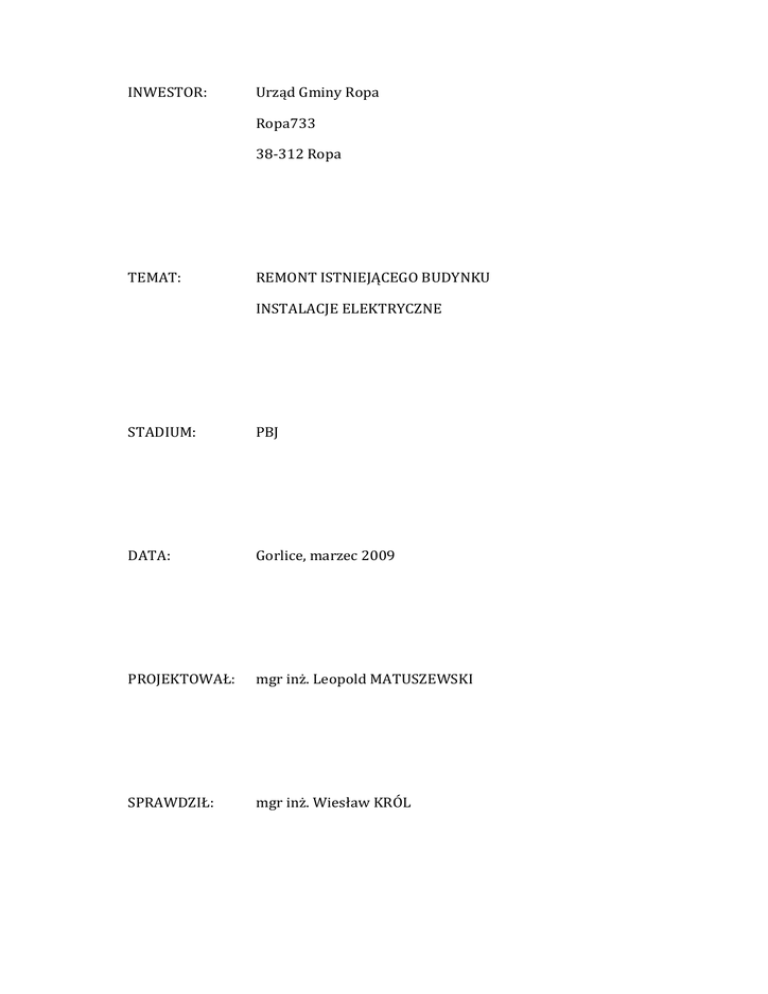

INWESTOR: Urząd Gminy Ropa Ropa733 38

INWESTOR:
Urząd Gminy Ropa
Ropa733
38-312 Ropa
TEMAT:
REMONT ISTNIEJĄCEGO BUDYNKU
INSTALACJE ELEKTRYCZNE
STADIUM:
PBJ
DATA:
Gorlice, marzec 2009
PROJEKTOWAŁ:
mgr inż. Leopold MATUSZEWSKI
SPRAWDZIŁ:
mgr inż. Wiesław KRÓL
Projekt instalacji elektrycznych w remontowanej części budynku Wiejskiego Domu Kultury i Turystyki w Klimkówce
Zawartość opracowania:
I.
WSTĘP ................................................................................................................................................................................3
II.
OPIS TECHNICZNY.........................................................................................................................................................4
III.
OBLICZENIA TECHNICZNE ........................................................................................................................................6
IV.
WYKAZ MATERIAŁÓW ................................................................................................................................................7
V.
CZĘŚĆ RYSUNKOWA .....................................................................................................................................................8
Rys 1.
Schemat instalacji elektrycznych
Rys 2.
Plan instalacji elektrycznych - parter.
Rys 3.
Plan instalacji elektrycznych - poddasze.
2
Projekt instalacji elektrycznych w remontowanej części budynku Wiejskiego Domu Kultury i Turystyki w Klimkówce
I.
1.
WSTĘP
Zakres opracowania
Opracowanie
obejmuje
projekt
budowlany instalacji
elektrycznych
wewnętrznych
w remontowanej części budynku Wiejskiego Domu Kultury i Turystyki w Klimkówce.
W zakres opracowania wchodzą n/w instalacje:
•
•
•
•
•
•
•
2.
Podstawa opracowania
•
•
•
3.
istniejąca tablica TL na parterze (rozbudowa)
tablica TB.
instalacja oświetlenia podstawowego.
instalacja oświetlenia awaryjnego
instalacja gniazd wtykowych.
instalacja ochrony przeciwporażeniowej.
instalacja ochrony przeciwprzepięciowa.
zlecenie inwestora,
podkłady budowlane,
wizja lokalna
Normy przepisy i opracowania związane
•
•
•
•
aktualnie obowiązujące normy PN-.../E-... PN – EN...i PN-IEC ...
Przepisy Budowy Urządzeń Elektrycznych
aktualnie obowiązujące i zatwierdzone do stosowania projekty i opracowania typowe
katalogi aparatury i urządzeń elektrycznych
3
Projekt instalacji elektrycznych w remontowanej części budynku Wiejskiego Domu Kultury i Turystyki w Klimkówce
II. OPIS TECHNICZNY
1.
Zasilanie
Projektowaną tablicę TB dla remontowanej częściu budynku zasilić z istniejącej tablicy TL na
parterze budynku wewnętrzną linią zasilającą 5 x DY 4 mm2 w rurze ochronnej RB Special 28.
2.
Wewnętrzna linia zasilająca
Z istniejącej tablicy TL wyprowadzić WLZ przewodem 5 x DY 4 mm2 w rurze RB Special 28
i wprowadzić do projektowanej tablicy TB. Umiejscowienie tablic oraz przebieg trasy pokazano na
planach – rys. 2 i 3.
3.
Tablica TB.
Celem wyprowadzenia obwodów elektrycznych dla remontowanej części budynku zaprojektowano
tablicę TB którą instalować we wnęce w miejscu pokazanym na planie – rys. 3. Tablicę wykonać na bazie
obudowy RWN-2x12 –LEGRAND i wyposażyć zgodnie ze schematem - rys. 1.
4.
Instalacja oświetlenia podstawowego
Ilość i rodzaj opraw dobrano tak, aby natężenie oświetlenia było zgodne z wymogami normy
PN-EN 12464-1.
Instalację wykonać przewodami YDYp 3(4)×2,5 mm2, a podejścia do opraw przewodem
YDY 3(4)×1,5 mm2.
W
pomieszczeniach
suchych
przewody
prowadzić
pod
tynkiem
z
osprzętem
pt,
a w pomieszczeniach wilgotnych pod płytkami ceramicznymi przewody prowadzić w rurkach osłonowych
RB Special 16 i stosować osprzęt o stopniu ochrony IP55.
Oświetlenie pomieszczeń wykonane będzie oprawami fluorescencyjnymi, halogenkowymi
i kinkietami dostosowanymi do charakteru pomieszczeń.
Łączniki instalować w tablicy wyłącznikowej, którą zabudować na wysokości 1,4 m. W oprawach
zastosować świetlówki o barwie światła 830-1B.
5.
Instalacja oświetlenia awaryjnego.
Część opraw fluorescencyjnych pełnić będzie funkcję oświetlenia awaryjnego - należy je wyposażyć
w 3-godzinne moduły oświetlenia awaryjnego trybu ciągłego zapewniające świecenie zarówno przy
obecności jak i zaniku napięcia.
4
Projekt instalacji elektrycznych w remontowanej części budynku Wiejskiego Domu Kultury i Turystyki w Klimkówce
6.
Instalacja gniazd 230V
Instalację gniazd 230 V realizować przewodami YDYp 3×2,5mm2 z osprzętem pt. Przewody
i osprzęt układać w zależności od rodzaju pomieszczeń w/g opisu pkt. 4.
Zaleca się instalowanie gniazd wtykowych na wysokości 0,85 m od posadzki, w kuchni nad blatem 1,2m, a w łazience - 1,6m. Urządzenia o mocy powyżej 2kW zasilać z oddzielnych obwodów.
W pomieszczeniach wilgotnych stosować gniazda o stopniu ochrony IP55.
7.
Instalacja ochrony przeciwprzepięciowej
W tablicy TB przewidziano ogranicznik przepięciowy klasy II (C) DEHNguard.
Wg uznania użytkownika przy poszczególnych odbiornikach można zastosować ograniczniki
przepięć kl. III (D).
8.
Instalacja ochrony przeciwporaŜeniowej
Instalacja w pomieszczeniach obiektu eksploatowana będzie w układzie TN-C-S. Od istniejącej
tablicy TL na parterze instalacja z oddzielnymi przewodami N i PE.
Dla II grupy napięć ochronę przed dotykiem pośrednim (ochrona dodatkowa) stanowić będzie:
•
szybkie wyłączenie w przypadku przekroczenia napięcia bezpiecznego realizowane za
pomocą wyłączników instalacyjnych S 300 i bezpieczników
•
zastosowanie połączeń wyrównawczych.
Ochrona przed dotykiem bezpośrednim (ochrona podstawowa) zapewniona będzie przez:
•
izolowanie części czynnych
•
obudowy (osłony) dla części czynnych
•
umieszczenie poza zasięgiem ręki (oprawy oświetleniowe)
•
uzupełnienie ochrony przez wyłączniki różnicowo-prądowe.
We wszystkich obwodach prowadzić zarówno przewód neutralny N jak i przewód ochronny PE.
Izolację przewodu N dobrać w kolorze niebieskim, a izolację przewodu PE w kolorze zielono-żółtym.
Całość prac związanych z ochroną przeciwporażeniową wykonać zgodnie z wymogami norm
PN-IEC 60364-4-41:2000 i PN-IEC 60364-4-47:1999.
9.
Uwagi ogólne
W tablicy przewidziano pola rezerwowe, z których można zasilać ewentualne dodatkowe obwody.
Całość instalacji należy wykonać przewodami miedzianymi. Typy i przekroje podano na schemacie
ideowym tablicy. Trasy pokazano na planie instalacji.
Całość prac wykonać zgodnie z obowiązującymi normami i przepisami.
5
Projekt instalacji elektrycznych w remontowanej części budynku Wiejskiego Domu Kultury i Turystyki w Klimkówce
III. OBLICZENIA TECHNICZNE
1.
Bilans mocy, zabezpieczenia, przewody
Moc zainstalowana dla dla tablicy TB:
5 800 Moc szczytowa dla dla tablicy TB przy współczynniku jednoczesności k 1 wyniesie:
5 800 1 5 800 Prąd obliczeniowy wynosi:
√3 5 800
√3 400 0,93
9,0 Dobrano WLZ 5 x DY 4 mm2 o obciążalności długotrwałej 24A oraz zabezpieczenie wyłącznikiem
S 303 C-25A.
2.
Sprawdzenie spadków napięć
Spadek napięć sprawdzono w WLZ wg wzoru:
S 100 P l
γ S U%
gdzie:
&
'
(
- moc przesyłana linią
- długość linii
- przewodność przewodu linii
- przekrój przewodu linii
- napięcie linii
[W]
[m]
[m/Ωmm2]
[mm2]
[V]
Wartość spadku w linii zasilającej podano na rys. 1.
Spadek mniejszy od dopuszczalnego.
3.
Obliczenia natęŜenia oświetlenia
Obliczenia zostały dokonane przy użyciu programu do obliczania oświetlenia DIALux.
Wydruk obliczeń zestawiono w załączniku 1.
4.
Sprawdzenie skuteczności ochrony przeciwporaŜeniowej.
Dla odbiornika zabezpieczonego wyłącznikiem P 302 25-30-AC oporność pętli zwarcia Z* winna
wynosić.
+ ,
230
7666Ω
-. 0,03
gdzie:
,
- napięcie fazowe 230V
-.
- prąd różnicowo-prądowy wyłącznika P312-C16.
Sprawdzić pomiarem.
6
Projekt instalacji elektrycznych w remontowanej części budynku Wiejskiego Domu Kultury i Turystyki w Klimkówce
IV. WYKAZ MATERIAŁÓW
Lp
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
Wyszczególnienie
I. TABLICE, WLZ
2
Przewód DY 4 mm
Rura RB Special 28
Wyłącznik instalacyjny S 303 B-20
Tablica TB
-wg rys. 1.
II. PRZEWODY I RURY
Rura RB Special 16
2
Przewód YDYp 2x2,5mm
2
Przewód YDYp 3x1,5mm
2
Przewód YDYp 3x2,5mm
2
Przewód YDYp 4x2,5mm
2
Przewód YDYp 5x2,5mm
III. OSPRZĘT
Puszka rozgałęźna Φ80
Puszka rozgałęźna Φ 80 szczelna
Puszka końcowa Φ 60
Puszka końcowa Φ 60 szczelna
Łącznik 1-bieg pt
Łącznik 1-bieg pt IP55
Łącznik świecznikowy pt
Łącznik schodowy pt
Łącznik krzyŜowy pt
Gniazdo 2-bieg 16A/Z pt
Gniazdo 2-bieg 16 A/Z – IP55
IV. OSPRZĘT
A – Oprawa TRIO 228 OPAL
- 6716041
A – Oprawa TRIO 228 OPAL AW - 8716041
B – Oprawa TRIO 228
- 6725001
C – Oprawa TRIO 235
- 6726001
D – Oprawa BASE 36W
- 4995012
E – Oprawa SDS118
- 1083000
V. INNE DROBNE MATERIAŁY
JM
Ilość
m
m
szt
kpl
75
15
1
1
m
m
m
m
m
m
10
10
70
200
20
20
szt
szt
szt
szt
szt
szt
szt
szt
szt
szt
szt
40
5
27
10
2
4
3
4
1
18
6
szt
szt
szt
szt
szt
szt
5
4
6
6
4
3
Opracował:
mgr inż. Leopold Matuszewski
7
