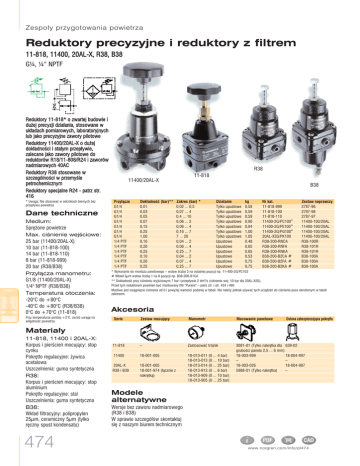

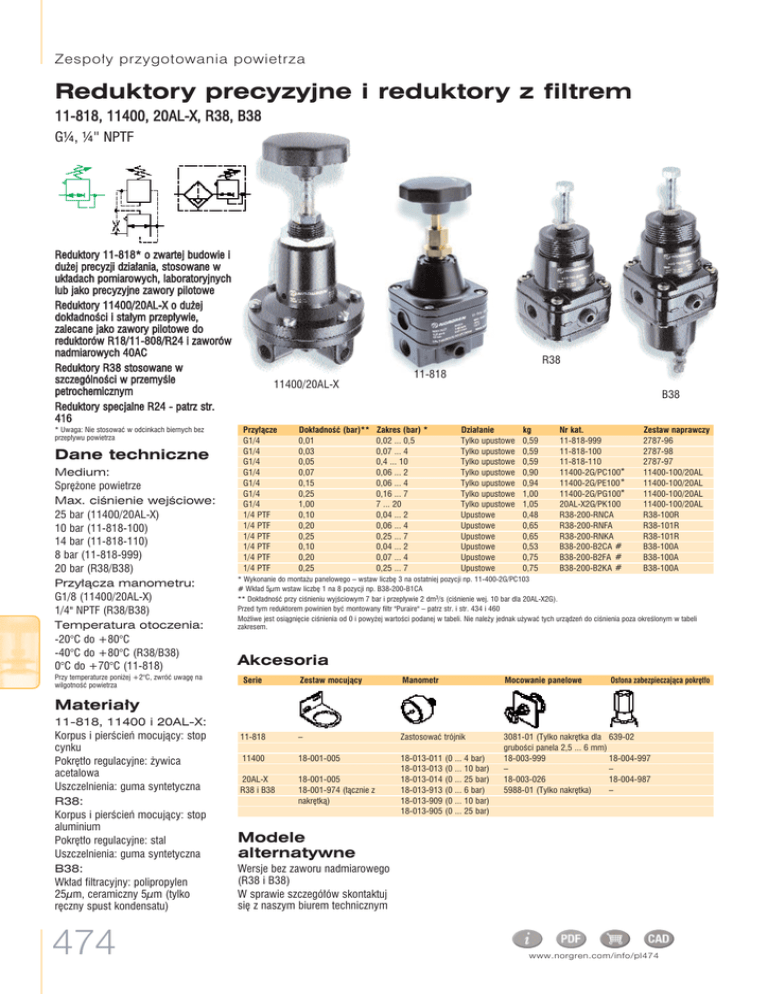

Reduktory precyzyjne i reduktory z filtrem

Zespo∏y przygotowania powietrza
Reduktory precyzyjne i reduktory z filtrem
11-818, 11400, 20AL-X, R38, B38
GÊ, Ê" NPTF
Reduktory 11-818* o zwartej budowie i
du˝ej precyzji dzia∏ania, stosowane w
uk∏adach pomiarowych, laboratoryjnych
lub jako precyzyjne zawory pilotowe
Reduktory 11400/20AL-X o du˝ej
dok∏adnoÊci i sta∏ym przep∏ywie,
zalecane jako zawory pilotowe do
reduktorów R18/11-808/R24 i zaworów
nadmiarowych 40AC
Reduktory R38 stosowane w
szczególnoÊci w przemyÊle
petrochemicznym
Reduktory specjalne R24 - patrz str.
416
* Uwaga: Nie stosowaç w odcinkach biernych bez
przep∏ywu powietrza
Dane techniczne
Medium:
Spr´˝one powietrze
Max. ciÊnienie wejÊciowe:
25 bar (11400/20AL-X)
10 bar (11-818-100)
14 bar (11-818-110)
8 bar (11-818-999)
20 bar (R38/B38)
Przy∏àcza manometru:
G1/8 (11400/20AL-X)
1/4" NPTF (R38/B38)
Temperatura otoczenia:
-20°C do +80°C
-40°C do +80°C (R38/B38)
0°C do +70°C (11-818)
Przy temperaturze poni˝ej +2°C, zwróç uwag´ na
wilgotnoÊç powietrza
R38
11-818
11400/20AL-X
B38
Przy∏àcze
G1/4
G1/4
G1/4
G1/4
G1/4
G1/4
G1/4
1/4 PTF
1/4 PTF
1/4 PTF
1/4 PTF
1/4 PTF
1/4 PTF
Dok∏adnoÊç (bar)**
0,01
0,03
0,05
0,07
0,15
0,25
1,00
0,10
0,20
0,25
0,10
0,20
0,25
Zakres (bar) *
0,02 ... 0,5
0,07 ... 4
0,4 ... 10
0,06 ... 2
0,06 ... 4
0,16 ... 7
7 ... 20
0,04 ... 2
0,06 ... 4
0,25 ... 7
0,04 ... 2
0,07 ... 4
0,25 ... 7
Dzia∏anie
Tylko upustowe
Tylko upustowe
Tylko upustowe
Tylko upustowe
Tylko upustowe
Tylko upustowe
Tylko upustowe
Upustowe
Upustowe
Upustowe
Upustowe
Upustowe
Upustowe
kg
0,59
0,59
0,59
0,90
0,94
1,00
1,05
0,48
0,65
0,65
0,53
0,75
0,75
Nr kat.
11-818-999
11-818-100
11-818-110
11400-2G/PC100*
11400-2G/PE100 *
11400-2G/PG100*
20AL-X2G/PK100
R38-200-RNCA
R38-200-RNFA
R38-200-RNKA
B38-200-B2CA #
B38-200-B2FA #
B38-200-B2KA #
Zestaw naprawczy
2787-96
2787-98
2787-97
11400-100/20AL
11400-100/20AL
11400-100/20AL
11400-100/20AL
R38-100R
R38-101R
R38-101R
B38-100A
B38-100A
B38-100A
* Wykonanie do monta˝u panelowego – wstaw liczb´ 3 na ostatniej pozycji np. 11-400-2G/PC103
# Wk∏ad 5µm wstaw liczb´ 1 na 8 pozycji np. B38-200-B1CA
** Dok∏adnoÊç przy ciÊnieniu wyjÊciowym 7 bar i przep∏ywie 2 dm3/s (ciÊnienie wej. 10 bar dla 20AL-X2G).
Przed tym reduktorem powinien byç montowany filtr "Puraire" – patrz str. i str. 434 i 460
Mo˝liwe jest osiàgni´cie ciÊnienia od 0 i powy˝ej wartoÊci podanej w tabeli. Nie nale˝y jednak u˝ywaç tych urzàdzeƒ do ciÊnienia poza okreÊlonym w tabeli
zakresem.
Akcesoria
Serie
Zestaw mocujàcy
Manometr
Mocowanie panelowe
Os∏ona zabezpieczajàca pokr´t∏o
11-818
–
Zastosowaç trójnik
11400
18-001-005
20AL-X
R38 i B38
18-001-005
18-001-974 (∏àcznie z
nakr´tkà)
18-013-011 (0 ... 4 bar)
18-013-013 (0 ... 10 bar)
18-013-014 (0 ... 25 bar)
18-013-913 (0 ... 6 bar)
18-013-909 (0 ... 10 bar)
18-013-905 (0 ... 25 bar)
3081-01 (Tylko nakr´tka dla 639-02
gruboÊci panela 2,5 ... 6 mm)
18-003-999
18-004-997
–
–
18-003-026
18-004-987
5988-01 (Tylko nakr´tka)
–
Materia∏y
11-818, 11400 i 20AL-X:
Korpus i pierÊcieƒ mocujàcy: stop
cynku
Pokr´t∏o regulacyjne: ˝ywica
acetalowa
Uszczelnienia: guma syntetyczna
R38:
Korpus i pierÊcieƒ mocujàcy: stop
aluminium
Pokr´t∏o regulacyjne: stal
Uszczelnienia: guma syntetyczna
B38:
Wk∏ad filtracyjny: polipropylen
25µm, ceramiczny 5µm (tylko
r´czny spust kondensatu)
474
Modele
alternatywne
Wersje bez zaworu nadmiarowego
(R38 i B38)
W sprawie szczegó∏ów skontaktuj
si´ z naszym biurem technicznym
www.norgren.com/info/pl474
Reduktory precyzyjne i reduktory z filtrem
11-818, 11400, 20AL-X, R38, B38
GÊ, Ê" NPTF
11400, 20AL-X
R38
Charakterystyki przep∏ywu
CiÊnienie wejÊciowe (7 bar)
CiÊnienie wylotowe
11400
*Odjàç 20 mm dla Serii 20AL-X
Przep∏yw powietrza
Waga: 0,46 kg
Waga: -1,00 kg
(11400)1,05kg (20AL-X)
11- 818
B38
CiÊnienie wejÊciowe (8 bar)
Reduktory standardowe
CiÊnienie wylotowe
11-818
Przep∏yw powietrza
11-818
*Uwaga: Stosujàc
mocowanie panelowe nale˝y
u˝yç nakr´tki 3081-01 i
wykonaç w panelu otwór Ø
17,5, gruboÊç blachy nie
powinna przekraczaç 6 mm
Akcesoria – patrz poprzednia
strona.
* Minimalny odst´p konieczny do demonta˝u zbiornika.
CiÊnienie wejÊciowe i 8 bar
reduktor niskociÊnieniowy
Mocowanie (R38)
Przep∏yw powietrza
R38/B38
CiÊnienie wejÊciowe (7 bar)
CiÊnienie wylotowe
Mocowanie panelowe
(11400, 20AL-X)
CiÊnienie wylotowe
Reduktory wysokociÊnieniowe
Waga: 0,59 kg
Mocowanie (11400,
20AL-X)
CiÊnienie wejÊciowe (10 bar)
Przep∏yw powietrza
475
