TI-P005-01 PL
ST Issue 2 maj04
Cert. No. LRQ 0963008

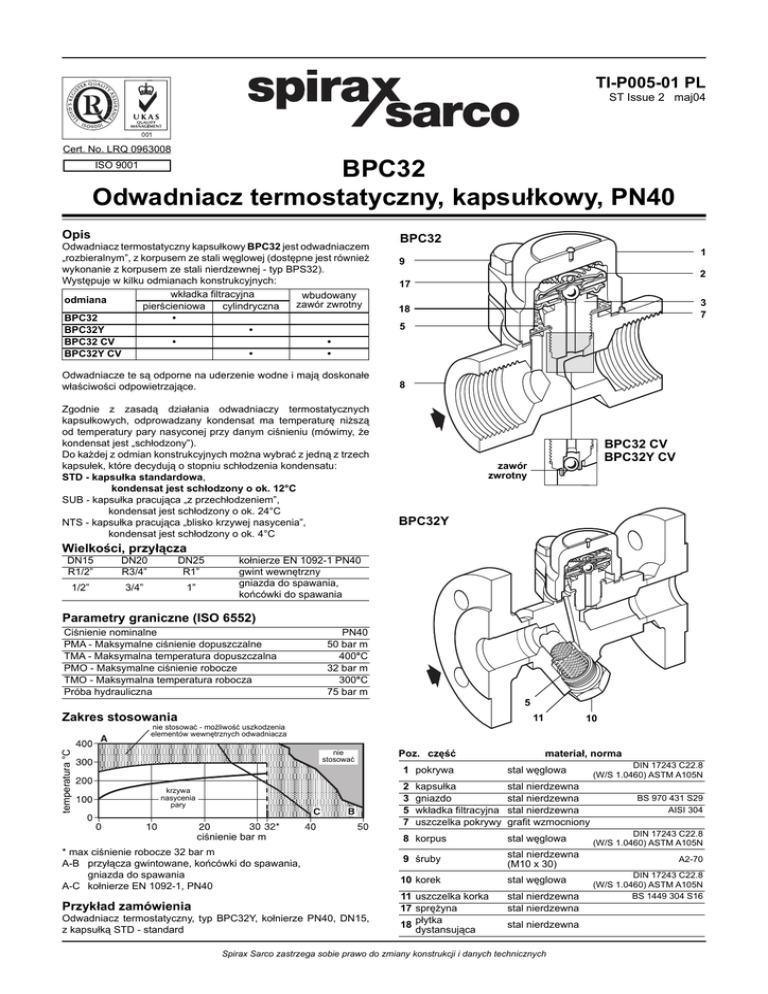

BPC32
Odwadniacz termostatyczny, kapsu!kowy, PN40
ISO 9001
Opis
Odwadniacz termostatyczny kapsu!kowy BPC32 jest odwadniaczem
„rozbieralnym”, z korpusem ze stali w"glowej (dost"pne jest równie#
wykonanie z korpusem ze stali nierdzewnej - typ BPS32).
Wyst"puje w kilku odmianach konstrukcyjnych:
wk!adka $ltracyjna
wbudowany
odmiana
zawór zwrotny
pier%cieniowa
cylindryczna
BPC32
•
BPC32Y
•
BPC32 CV
•
•
BPC32Y CV
•
•
Odwadniacze te s& odporne na uderzenie wodne i maj& doskona!e
w!a%ciwo%ci odpowietrzaj&ce.
Zgodnie z zasad& dzia!ania odwadniaczy termostatycznych
kapsu!kowych, odprowadzany kondensat ma temperatur" ni#sz&
od temperatury pary nasyconej przy danym ci%nieniu (mówimy, #e
kondensat jest „sch!odzony”).
Do ka#dej z odmian konstrukcyjnych mo#na wybra' z jedn& z trzech
kapsu!ek, które decyduj& o stopniu sch!odzenia kondensatu:
STD - kapsu!ka standardowa,
kondensat jest sch!odzony o ok. 12°C
SUB - kapsu!ka pracuj&ca „z przech!odzeniem”,
kondensat jest sch!odzony o ok. 24°C
NTS - kapsu!ka pracuj&ca „blisko krzywej nasycenia”,
kondensat jest sch!odzony o ok. 4°C
BPC32
1
9
2
17
3
7
18
5
8
BPC32 CV
BPC32Y CV
zawór
zwrotny
BPC32Y
Wielko#ci, przy!%cza
DN15
R1/2”
DN20
R3/4”
DN25
R1”
1/2”
3/4”
1”
ko!nierze EN 1092-1 PN40
gwint wewn"trzny
gniazda do spawania,
ko+cówki do spawania
Parametry graniczne (ISO 6552)
Ci%nienie nominalne
PMA - Maksymalne ci%nienie dopuszczalne
TMA - Maksymalna temperatura dopuszczalna
PMO - Maksymalne ci%nienie robocze
TMO - Maksymalna temperatura robocza
Próba hydrauliczna
PN40
50 bar m
400°C
32 bar m
300°C
75 bar m
5
Zakres stosowania
11
10
temperatura °C
nie stosowa' - mo#liwo%' uszkodzenia
elementów wewn"trznych odwadniacza
nie
stosowa'
krzywa
nasycenia
pary
ci%nienie bar m
* max ci%nienie robocze 32 bar m
A-B przy!&cza gwintowane, ko+cówki do spawania,
gniazda do spawania
A-C ko!nierze EN 1092-1, PN40
Przyk!ad zamówienia
Odwadniacz termostatyczny, typ BPC32Y, ko!nierze PN40, DN15,
z kapsu!k& STD - standard
Poz. cz"#$
materia!, norma
1 pokrywa
stal w"glowa
2
3
5
7
stal nierdzewna
stal nierdzewna
stal nierdzewna
gra$t wzmocniony
kapsu!ka
gniazdo
wk!adka $ltracyjna
uszczelka pokrywy
8 korpus
stal w"glowa
9 %ruby
stal nierdzewna
(M10 x 30)
10 korek
stal w"glowa
11 uszczelka korka
17 spr"#yna
18 p!ytka
dystansuj&ca
stal nierdzewna
stal nierdzewna
stal nierdzewna
Spirax Sarco zastrzega sobie prawo do zmiany konstrukcji i danych technicznych
DIN 17243 C22.8
(W/S 1.0460) ASTM A105N
BS 970 431 S29
AISI 304
DIN 17243 C22.8
(W/S 1.0460) ASTM A105N
A2-70
DIN 17243 C22.8
(W/S 1.0460) ASTM A105N
BS 1449 304 S16
Charakterystyki przepustowo#ci
Wielko#ci, wymiary [mm], masy [kg]
A
A1
B
C
przep!yw kodensatu [kg/h]
DN15 95 150 94 64
DN20 95 150 94 64
DN25 95 160 94 64
DN15 95 150 94 64
DN20 95 150 94 64
DN25 95 160 94 64
masa
E F G gwint/gn. do spaw.
BPC32
17 37 1,4
19 37 1,4
23 37 1,5
BPC32Y
- 37 53 28
1,6
- 37 54 28
1,6
- 37 56 28
1,8
D
E odst"p dla demonta#u
ko!n.
2,9
3,5
4,1
3,1
3,7
4,4
B
C
ci%nienie ró#nicowe [bar]
kondensat gor&cy
D
kondensat zimny
F
A
A1
G odst"p dla demonta#u
Normy, certy&katy
Urz&dzenie spe!nia wymogi dyrektywy 97/23/WE Parlamentu
Europejskiego, dotycz&cej urz&dze+ ci%nieniowych.
Urz&dzenie mo#e by' dostarczone z certyfikatem zgodnym
z EN 10204 3.1 B.
Wymagania odno%nie certy$katów nale#y podawa' w zamówieniu.
Cz"#ci zamienne
Dost"pne cz"%ci zamienne pokazano ci&g!& lini& na rysunku obok.
Dost"pne cz"#ci zamienne
kapsu!ka i zespó! gniazda
2, 3, 17, 18
wk!adka $ltracyjna - pier%cieniowa (BPC32)
(pakowana po 3 szt.)
5
wk!adka $ltracyjna - cylindryczna, z uszczelk& (BPC32Y)
(1 kpl)
5, 11
uszczelka pokrywy (pakowana po 3 szt.)
7
uszczelka korka (pakowana po 3 szt.)
11
17
2
Przy zamawianiu cz"%ci prosimy u#ywa' okre%le+ podanych wy#ej,
a tak#e poda' typ i wielko%' odwadniacza.
Przyk!ad:
Kapsu!ka - STD i zespó! gniazda do odwadniacza BPC32Y CV, DN15.
18
BPC32
3
7
5
Instalacja, konserwacja
Odwadniacze mog& by' instalowane w poziomym lub pionowym
ruroci&gu.
W przypadku odprowadzania kondensatu do instalacji ci%nieniowej
zalecamy zainstalowanie zaworu zwrotnego za odwadniaczem,
lub stosowanie odwadniaczy odmiany CV.
W przypadku odprowadzania kondensatu do atmosfery zalecamy
zainstalowanie dyfuzora DF1.
Dla u!atwienia konserwacji zalecamy zainstalowanie zaworów
odcinaj&cych przed i za odwadniaczem.
Momenty si!y zalecane przy skr"caniu
lub
Nm
mm
3
9
10
gniazdo
%ruby
korek
24 A /F
17 A /F
27 A /F
M10 x 30
BPC32Y
5
11
115 - 125
23 - 27
120 - 135
BPC32, Odwadniacz termostatyczny, kapsu!kowy, PN40
TI-P005-01 PL
ST Issue 2 maj04
