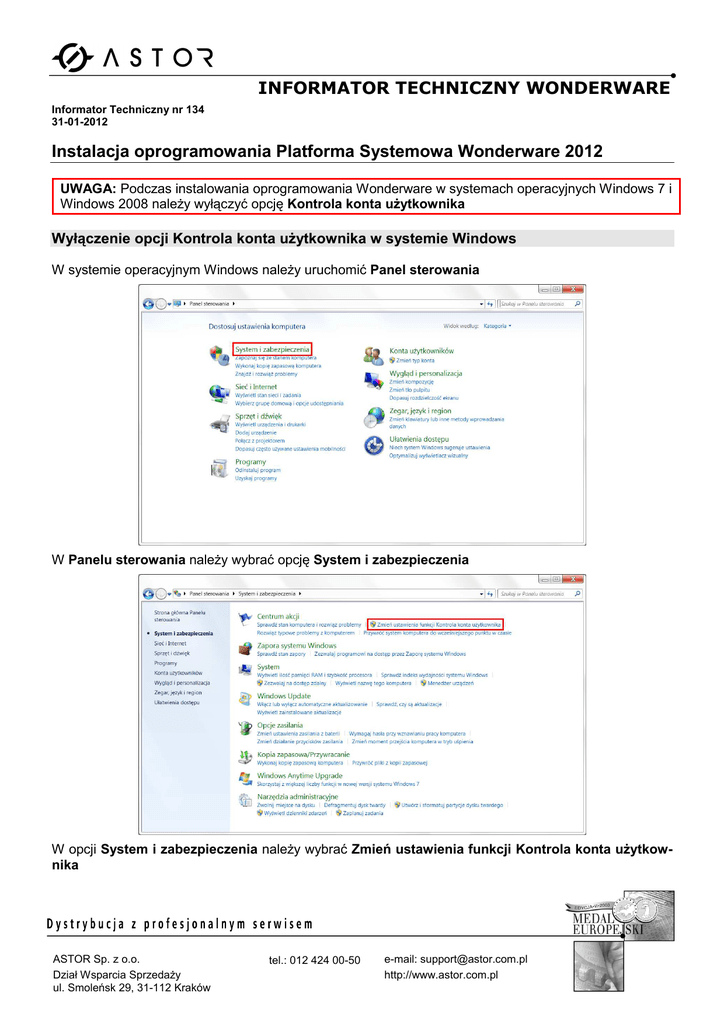

Instalacja oprogramowania Platforma Systemowa Wonderware 2012

Instalacja oprogramowania Platforma Systemowa Wonderware 2012

INFORMATOR TECHNICZNY WONDERWARE
Informator Techniczny nr 134
31-01-2012
Instalacja oprogramowania Platforma Systemowa Wonderware 2012
UWAGA: Podczas instalowania oprogramowania Wonderware w systemach operacyjnych Windows 7 i
Windows 2008 naleŜy wyłączyć opcję Kontrola konta uŜytkownika
Wyłączenie opcji Kontrola konta uŜytkownika w systemie Windows
W systemie operacyjnym Windows naleŜy uruchomić Panel sterowania
W Panelu sterowania naleŜy wybrać opcję System i zabezpieczenia
W opcji System i zabezpieczenia naleŜy wybrać Zmień ustawienia funkcji Kontrola konta uŜytkownika
ASTOR Sp. z o.o.
Dział Wsparcia SprzedaŜy
ul. Smoleńsk 29, 31-112 Kraków
tel.: 012 424 00-50
e-mail: [email protected]
http://www.astor.com.pl
Pojawi się okno Ustawienia kontroli konta uŜytkownika
Suwakiem naleŜy ustawić Nie powiadamiaj nigdy. Po naciśnięciu OK naleŜy zrestartować system operacyjny
Instalowanie oprogramowania Platforma Systemowa Wonderware 2012
UWAGA: Na komputerze, dla którego zostanie wybrana rola System Platform Development Server,
Historian Server Node, Information Portal, All-In-One Node lub Custom ze wskazaniem na zainstalowanie przynajmniej jednego z następujących komponentów: Galaxy Repository, Historian Server lub
Information Server Portal, po zainstalowaniu systemu operacyjnego Windows a przed instalacją oprogramowania Wonderware, naleŜy zainstalować Microsoft SQL Server 2008 Standard Edition według
Informatora Technicznego nr 121.
Z płyty instalacyjnej System Platform 2012 naleŜy uruchomić plik setup.exe i rozpocznie się proces
przygotowania konfiguracji instalacji.
2
Po chwili pojawi się okno z moŜliwością wyboru typu instalacji. NaleŜy wybrać opcję ArchestrA System
Platform Computer Roles i przejść do kolejnego okna
W kolejnym oknie naleŜy wskazać przeznaczenie komputera, dla którego zostaną zainstalowane odpowiednie komponenty:
− Runtime Client, instalacja komponentów dla komputera będącego stacją kliencką Platformy
Systemowej Wonderware, a więc umoŜliwiająca uruchomienie obiektów Application Server oraz
aplikacji InTouch dla Platformy Systemowej oraz programów z pakietu Historian Client
− Development Workstation, instalacja komponentów dla komputera będącego zdalną stacją inŜynierską Platformy Systemowej Wonderware, a więc umoŜliwiająca projektowanie i uruchomie-
3
−
−
−
−
−
−
nie aplikacji Platformy Systemowej Wonderware oraz aplikacji InTouch dla Platformy Systemowej.
Stacja ta nie zawiera konfiguracji systemu (Galaxy Repository), ale umoŜliwia zdalne podłączenie
się do Galaxy Repository w celu edycji aplikacji.
System Platform Development Server, instalacja komponentów dla komputera zawierającego
konfigurację aplikacji Platformy Systemowej Wonderware, czyli Galaxy Repository. Zainstalowane
komponenty umoŜliwiają równieŜ projektowanie i uruchomienie aplikacji Platformy Systemowej
Wonderware oraz aplikacji InTouch dla Platformy Systemowej.
Historian Server Node, instalacja serwera Wonderware Historian
Historian Client Node, instalacja programów z pakietu Historian Client
Information Portal, instalacja Wonderware Information Server
All-In-One Node, instalacja wszystkich komponentów na jednym komputerze
Custom, instalacja z moŜliwością dowolnego wyboru komponentów
Po wskazaniu określonej opcji instalacji naleŜy przejść do następnego okna, w którym pojawi się lista komponentów, które zostaną zainstalowane. NaleŜy przejść do następnego okna
4
W kolejnym oknie naleŜy wskazać język środowiska oprogramowania InTouch. Przyciskiem Next
naleŜy przejść do następnego okna
Po zapoznaniu się z umową licencyjną naleŜy zaznaczyć I accept the License Agrement i przejść
do następnego okna
5
W kolejnym oknie naleŜy wskazać, na jakim koncie będą pracowały usługi niezbędne do poprawnej
pracy oprogramowania Wonderware.
W polu Domain/Local Machine naleŜy wybrać, czy do uruchamiania usług będzie wykorzystywane
konto domenowe, czy konto zdefiniowane na lokalnym komputerze, czyli komputerze, na który instalowane jest oprogramowanie. Zalecane jest stosowanie konta na lokalnym komputerze, czyli dla
opcji Domain/Local Machine z listy rozwijanej naleŜy wybrać nazwę lokalnego komputera.
W polu User Name naleŜy wpisać nazwę uŜytkownika z uprawnieniami administratora na koncie
którego będą uruchamiane usługi.
W polu Password naleŜy wprowadzić hasło, które przypisane jest do uŜytkownika, którego nazwa
została wpisana w polu User Name.
W polu Confirm Password, naleŜy powtórnie wpisać to samo hasło, które zostało wpisane w polu
Password.
Opcja Create Local Account umoŜliwia zdefiniowanie nowego uŜytkownika z uprawnieniami administratora, który zostanie utworzony na lokalnym komputerze z ustawieniami wpisanymi w polach
User Name oraz Password, na koncie którego będą pracowały zainstalowane usługi związane z
oprogramowaniem Wonderware. Opcja ta powinna zostać zaznaczona wtedy, gdy ma zostać utworzone nowe konto uŜytkownika.
Po wprowadzeniu ustawień naleŜy przejść do następnego okna
Pojawi się komunikat informujący, Ŝe zalecane jest, aby wskazane konto uŜytkownika nie wygasło
i nie było zmieniane dla niego hasło. NaleŜy potwierdzić komunikat
6
Pojawi się lista komponentów które muszą zostać dodatkowo zainstalowane. NaleŜy nacisnąć przycisk Install Prerequisites i rozpocznie się proces instalacji wymaganych dodatkowych komponentów
Po zakończeniu instalacji wymaganych dodatkowych komponentów naleŜy przejść do następnego
okna i w kolejnym oknie naleŜy rozpocząć proces instalacji oprogramowania
7
Rozpocznie się proces instalacji. Po zainstalowaniu oprogramowania pojawi się okno informujące o zakończeniu procesu instalacji
Instalowanie licencji
Aby zainstalować licencję dla oprogramowania wizualizacyjnego InTouch z menu
Start\Programy\Wonderware\Common, naleŜy uruchomić program ArchestrA License Manager.
Pojawi się program License ArchestrA Manager, w którym z menu File naleŜy wybrać Install License
File.
8
W kolejnym oknie naleŜy wskazać plik licencyjny
Licencja zostanie skopiowana na komputer. W programie ArchestrA License Manager, w oknie po
prawej stronie pojawi się informacja o licencji Component Name oraz jej numer seryjny Serial Number.
Program ArchestrA License Manager moŜna zamknąć
W sytuacji, gdy nie jest zainstalowana licencja, oprogramowanie InTouch moŜe zostać uruchomione
w trybie demonstracyjnym. Funkcjonalność ta dotyczy programów WindowMaker i WindowViewer, przy
czym, naleŜy liczyć się z następującymi ograniczeniami:
• w programie WindowMaker moŜna maksymalnie zdefiniować 32 zmienne,
9
•
•
w programie WindowMaker moŜna maksymalnie zdefiniować 32 okna,
pogram WindowViewer moŜe ciągle tzn. bez zamykania, pracować przez 120 minut. Po tym czasie,
program WindowViewer zostanie automatycznie zamknięty, po czym moŜe zostać ponownie uruchomiony
Podczas uruchamiania programu WindowMaker lub WindowViewer bez zainstalowanej licencji, a więc
w trybie demonstracyjnym, pojawi się komunikat informujący o braku zainstalowanej licencji. NaleŜy nacisnąć przycisk Ignore
Po chwili pojawi się kolejny komunikat informujący o pracy w trybie demonstracyjnym. NaleŜy nacisnąć
OK i zostanie uruchomiony wybrany program
UWAGA: Oprogramowanie ArchestrA IDE nie moŜe zostać uruchomione w trybie demonstracyjnym.
Do jego uruchomienia wymagane jest zainstalowanie licencji do projektowania aplikacji InTouch lub
Platformy Systemowej Wonderware
10
