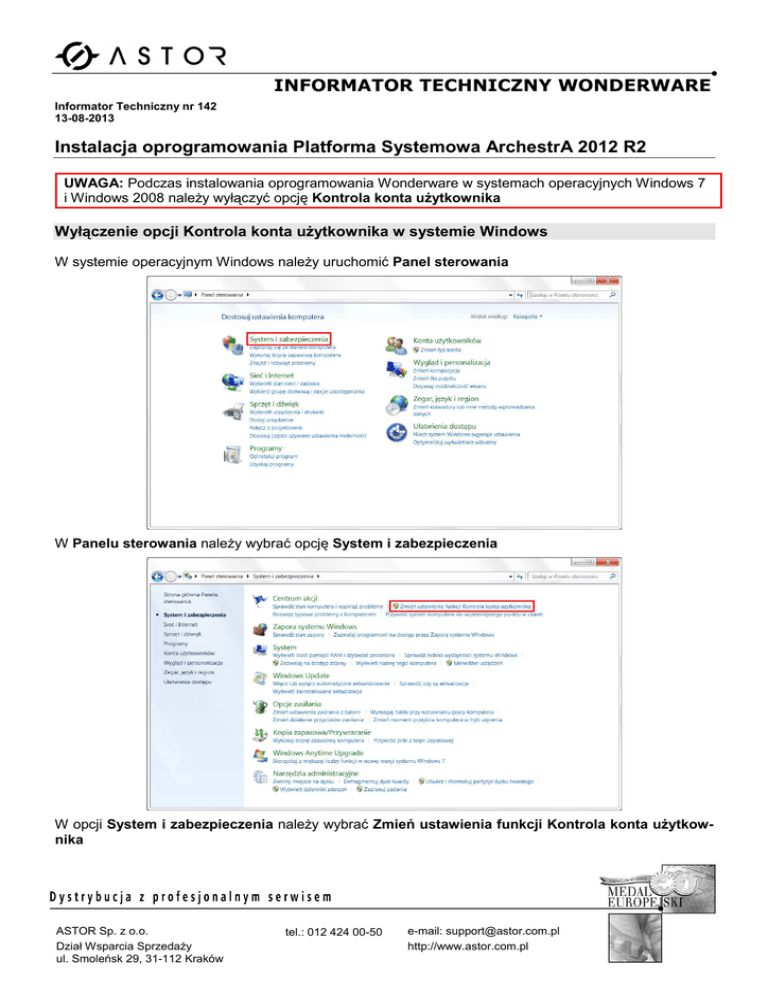

INFORMATOR TECHNICZNY WONDERWARE
Informator Techniczny nr 142
13-08-2013
Instalacja oprogramowania Platforma Systemowa ArchestrA 2012 R2
UWAGA: Podczas instalowania oprogramowania Wonderware w systemach operacyjnych Windows 7
i Windows 2008 należy wyłączyć opcję Kontrola konta użytkownika
Wyłączenie opcji Kontrola konta użytkownika w systemie Windows
W systemie operacyjnym Windows należy uruchomić Panel sterowania
W Panelu sterowania należy wybrać opcję System i zabezpieczenia
W opcji System i zabezpieczenia należy wybrać Zmień ustawienia funkcji Kontrola konta użytkownika
ASTOR Sp. z o.o.
Dział Wsparcia Sprzedaży
ul. Smoleńsk 29, 31-112 Kraków
tel.: 012 424 00-50
e-mail: [email protected]
http://www.astor.com.pl
Pojawi się okno Ustawienia kontroli konta użytkownika
Suwakiem należy ustawić Nie powiadamiaj nigdy. Po naciśnięciu OK należy zrestartować system operacyjny
Instalowanie oprogramowania Platforma Systemowa ArchestrA 2012 R2
UWAGA: Na komputerze, dla którego zostanie wybrana rola System Platform Development Server,
Historian Server Node, Information Portal, All-In-One Node lub Custom ze wskazaniem na zainstalowanie przynajmniej jednego z następujących komponentów: Galaxy Repository, Historian Server lub
Information Server Portal, po zainstalowaniu systemu operacyjnego Windows a przed instalacją oprogramowania Wonderware, należy zainstalować Microsoft SQL Server 2012 Standard Edition według
Informatora Technicznego nr 139.
Z płyty instalacyjnej System Platform 2012 R2 należy uruchomić plik setup.exe i rozpocznie się proces
przygotowania konfiguracji instalacji.
2
Po chwili pojawi się okno z możliwością wyboru typu instalacji. Należy wybrać opcję ArchestrA System
Platform Computer Roles i przejść do kolejnego okna
W kolejnym oknie należy wskazać przeznaczenie komputera, dla którego zostaną zainstalowane odpowiednie komponenty:
− Runtime Client, instalacja komponentów dla komputera będącego stacją kliencką Platformy
Systemowej ArchestrA, a więc umożliwiająca uruchomienie obiektów Application Server oraz
aplikacji InTouch dla Platformy Systemowej oraz programów z pakietu Historian Client
− Development Workstation, instalacja komponentów dla komputera będącego zdalną stacją inżynierską Platformy Systemowej ArchestrA, a więc umożliwiająca projektowanie i uruchomienie
3
−
−
−
−
−
−
aplikacji Platformy Systemowej ArchestrA oraz aplikacji InTouch dla Platformy Systemowej. Stacja ta nie zawiera konfiguracji systemu (Galaxy Repository), ale umożliwia zdalne podłączenie się
do Galaxy Repository w celu edycji aplikacji.
System Platform Development Server, instalacja komponentów dla komputera zawierającego
konfigurację aplikacji Platformy Systemowej ArchestrA, czyli Galaxy Repository. Zainstalowane
komponenty umożliwiają również projektowanie i uruchomienie aplikacji Platformy Systemowej
ArchestrA oraz aplikacji InTouch dla Platformy Systemowej.
Historian Server Node, instalacja serwera Wonderware Historian
Historian Client Node, instalacja programów z pakietu Historian Client
Information Portal, instalacja Wonderware Information Server
All-In-One Node, instalacja wszystkich komponentów na jednym komputerze
Custom, instalacja z możliwością dowolnego wyboru komponentów
Po wskazaniu określonej opcji instalacji należy przejść do następnego okna, w którym pojawi się lista komponentów, które zostaną zainstalowane. Należy przejść do następnego okna
4
W kolejnym oknie należy wskazać język środowiska oprogramowania InTouch. Przyciskiem Next
należy przejść do następnego okna
Po zapoznaniu się z umową licencyjną należy zaznaczyć I accept the License Agrement i przejść
do następnego okna
5
W kolejnym oknie należy wskazać, na jakim koncie będą pracowały usługi niezbędne do poprawnej
pracy oprogramowania Wonderware.
W polu Domain/Local Machine należy wybrać, czy do uruchamiania usług będzie wykorzystywane
konto domenowe, czy konto zdefiniowane na lokalnym komputerze, czyli komputerze, na który instalowane jest oprogramowanie. Zalecane jest stosowanie konta na lokalnym komputerze, czyli dla
opcji Domain/Local Machine z listy rozwijanej należy wybrać nazwę lokalnego komputera.
W polu User Name należy wpisać nazwę użytkownika z uprawnieniami administratora na koncie
którego będą uruchamiane usługi.
W polu Password należy wprowadzić hasło, które przypisane jest do użytkownika, którego nazwa
została wpisana w polu User Name.
W polu Confirm Password, należy powtórnie wpisać to samo hasło, które zostało wpisane w polu
Password.
Opcja Create Local Account umożliwia zdefiniowanie nowego użytkownika z uprawnieniami administratora, który zostanie utworzony na lokalnym komputerze z ustawieniami wpisanymi w polach
User Name oraz Password, na koncie którego będą pracowały zainstalowane usługi związane z
oprogramowaniem Wonderware. Opcja ta powinna zostać zaznaczona wtedy, gdy ma zostać utworzone nowe konto użytkownika.
Po wprowadzeniu ustawień należy przejść do następnego okna
Pojawi się komunikat informujący, że zalecane jest, aby wskazane konto użytkownika nie wygasło
i nie było zmieniane dla niego hasło. Należy potwierdzić komunikat
6
Pojawi się lista komponentów które muszą zostać dodatkowo zainstalowane. Należy nacisnąć przycisk Install Prerequisites i rozpocznie się proces instalacji wymaganych dodatkowych komponentów
Po zakończeniu instalacji wymaganych dodatkowych komponentów należy przejść do następnego
okna
7
Należy nacisnąć Install w celu rozpoczęcia procesu instalacji oprogramowania
Rozpocznie się proces instalacji. Po zainstalowaniu oprogramowania pojawi się okno informujące o zakończeniu procesu instalacji
Po zakończeniu procesu instalacji może zostać zasugerowany restart systemu operacyjnego.
8
Instalowanie licencji
Aby zainstalować licencję dla oprogramowania wizualizacyjnego InTouch z menu
Start\Programy\Wonderware\Common, należy uruchomić program ArchestrA License Manager.
Pojawi się program License ArchestrA Manager, w którym z menu File należy wybrać Install License
File.
W kolejnym oknie należy wskazać plik licencyjny
9
Licencja zostanie skopiowana na komputer. W programie ArchestrA License Manager, w oknie po
prawej stronie pojawi się informacja o licencji Component Name oraz jej numer seryjny Serial Number.
Program ArchestrA License Manager można zamknąć
W sytuacji, gdy nie jest zainstalowana licencja, oprogramowanie InTouch może zostać uruchomione
w trybie demonstracyjnym. Funkcjonalność ta dotyczy programów WindowMaker i WindowViewer, przy
czym, należy liczyć się z następującymi ograniczeniami:
• w programie WindowMaker można maksymalnie zdefiniować 32 zmienne,
• w programie WindowMaker można maksymalnie zdefiniować 32 okna,
• pogram WindowViewer może ciągle tzn. bez zamykania, pracować przez 120 minut. Po tym czasie,
program WindowViewer zostanie automatycznie zamknięty, po czym może zostać ponownie uruchomiony
Podczas uruchamiania programu WindowMaker lub WindowViewer bez zainstalowanej licencji, a więc
w trybie demonstracyjnym, pojawi się komunikat informujący o braku zainstalowanej licencji. Należy nacisnąć przycisk Ignore
10
Po chwili pojawi się kolejny komunikat informujący o pracy w trybie demonstracyjnym. Należy nacisnąć
OK i zostanie uruchomiony wybrany program
UWAGA: Oprogramowanie ArchestrA IDE nie może zostać uruchomione w trybie demonstracyjnym.
Do jego uruchomienia wymagane jest zainstalowanie licencji do projektowania aplikacji InTouch lub
Platformy Systemowej ArchestrA
