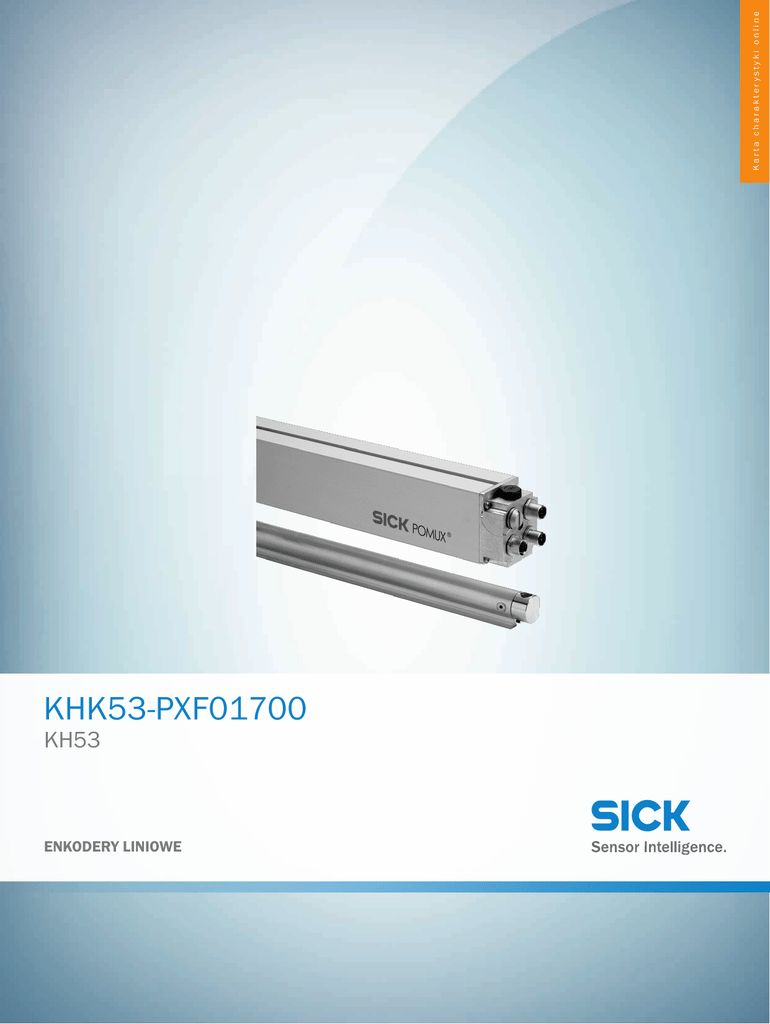

Karta katalogowa

Karta charakterystyki online
KHK53-PXF01700
KH53
ENKODERY LINIOWE
KHK53-PXF01700 | KH53
ENKODERY LINIOWE
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Informacje do zamówienia
Typ
Nr artykułu
KHK53-PXF01700
więcej wersji urządzeń i akcesoriów
Rysunek może się różnić
1036166
www.sick.com/KH53
Opis produktu
Bezkontaktowy enkoder liniowy POMUX KH53 może dokonywać bezwzględnych pomiarów położenia na odcinku do 1700 m. Enkoder składa się z dwóch głównych części: głowica odczytująca
rejestruje bezkontaktowo bezwzględne położenia na podstawie szeregu liniałów, zamocowanych
wzdłuż odcinka pomiarowego. Każdy element pomiarowy składa się z pewnej liczby magnesów
trwałych. Ponieważ odstępy pomiędzy magnesami są zawsze jednakowe, na tej podstawie można opracować bezwzględny kod pomiarowy. Dzięki bezwzględnemu rozpoznawaniu pozycji nie jest
wymagany najazd referencyjny. Głowica odczytująca przesuwa się równolegle do liniałów pomiarowych w odstępie 25 mm lub 55 mm. Przy długości pomiarowej do 1700 m enkoder KH53 nadaje
się szczególnie do zastosowania w dźwigach, systemach magazynowych i przenośnikowych oraz w
pojazdach szynowych. Dzięki bezkontaktowej technice system pracuje bez objawów zużycia nawet
w trudnych warunkach otoczenia.
W skrócie
• Bezkontaktowy pomiar długości — bez konieczności konserwacji, wytrzymały, duża trwałość
użytkowa
• Wysoka powtarzalność wyników (0,3 mm / 1 mm), wysoka rozdzielczość systemu (0,1 mm)
• Interfejsy SSI oraz PROFIBUS
• Bezwzględne określanie pozycji
• Możliwe długości pomiarowe do 1700 m
• Do użytku w najcięższych warunkach otoczenia
• Wysokie prędkości przesuwania do 6,6 m/s
• Tolerancja odstępu pomiędzy głowicą odczytującą a elementem pomiarowym: do 55 mm
± 20 mm
Korzyści dla użytkownika
• Po zainstalowaniu system jest od razu gotowy do pracy i całkowicie bezobsługowy, co prowadzi
do oszczędności czasu i obniżenia kosztów
• Niezawodne określanie pozycji w najtrudniejszych warunkach środowiskowych, takich jak wpływ
brudu, pyłu, mgły, udarów i drgań
• Wysoka efektywność i wydajność
• Oszczędność czasu — bez potrzeby wykonywania najazdu referencyjnego systemu podczas
pierwszego uruchomienia z uwagi na bezwzględny pomiar położenia
• Dokładne pozycjonowanie nawet przy sporych tolerancjach w związku z zamocowaniem
2
ENKODERY I CZUJNIKI NACHYLENIA | SICK
Karta charakterystyki online | 2017-02-23 11:18:08
Informacje mogą ulec zmianie bez powiadomienia
KHK53-PXF01700 | KH53
ENKODERY LINIOWE
Zakresy stosowania
• Określanie pozycji w suwnicach pracujących w terminalach kontenerowych
• Określanie pozycji wózka suwnicowego
• Określanie pozycji wózków samojezdnych w systemach magazynowych i przenośnikowych
Szczegółowe dane techniczne
Wydajność
Długość pomiarowa
0 m ... 1.700 m
Zakres pomiarowy
≤ 1.700 m
Rozdzielczość
0,1 mm
Prędkość przesuwania
6,6 m/s 1)
Dokładność pomiaru
± 1000 + ME (Tu-25 °C) Tk µm 2)
Dokładność powtarzalności
0,3 mm
1)
2)
Przekroczenie maks. prędkości przesuwania lub wyjście poza liniał pomiarowy generuje komunikat o błędzie.
Przy zachowaniu tolerancji położenia ± 1 mm względem odstępu nominalnego w kierunkach N i Y, w obrębie jednego elementu liniału pomiarowego, względem początku tego elementu; ME = długość elementu liniału pomiarowego, Tu = temperatura otoczenia w °C.
Interfejsy
Interfejs elektryczny
PROFIBUS DP
Interfejs sieci przemysłowej
RS-485 1) 2) 3)
Ustawianie (regulacja elektroniczna)
Przy użyciu protokół
Ustawienie adresu
0 ... 127, przełącznik Hex lub protokół
Protokół danych
Podstawowe funkcje PROFIBUS DP, Profil dla enkoderów (07hex) – Class 2
Informacje o stanie
Praca (zielona dioda LED), Aktywność szyny danych (czerwona dioda LED)
Zakończenie magistrali
Przy użyciu zewnętrznego wtyku
1)
2)
3)
EN 50 170-2.
DIN 19245 część 1-3.
Separacja galwaniczna za pomocą transoptorów.
Dane elektryczne
Czas inicjalizacji
2 s
Czas generowania pozycji
1,1 ms
Napięcie zasilające
10 V ... 32 V
Pobór mocy
2,5 W
MTTFd: czas do niebezpiecznej awarii
20 lat(a) (EN ISO 13849) 1)
1)
W przypadku tego produktu chodzi o produkt standardowy, a nie o część zabezpieczającą w rozumieniu dyrektywy maszynowej. Obliczenie na podstawie nominalnego obciążenia części, średniej temperatury otoczenia 40 °C, częstości stosowania 8760 h/rok. Wszystkie awarie elektroniczne są uważane za awarie niebezpieczne.
Szczegółowe informacje — patrz dokument nr 8015532.
Dane mechaniczne
Typ przyłącza
Adapter przyłącza magistrali
PROFIBUS DP
Masa
5,2 kg
Głowica odczytująca 1700
Tolerancja położenia
2017-02-23 11:18:08 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
± 10 mm
ENKODERY I CZUJNIKI NACHYLENIA | SICK
3
KHK53-PXF01700 | KH53
ENKODERY LINIOWE
AlMgSiPbF28
Głowica odczytująca 1700
Dane dotyczące otoczenia
EMC
Wg EN 61000-6-2 i EN 61000-6-4 1)
Stopień ochrony
IP67, przy podłączonym kontrawtyku (IEC 60529)
Zakres temperatur roboczych
–20 °C ... +60 °C
Zakres temperatur składowania
–40 °C ... +85 °C
Odporność na wstrząsy
30 g, 10 ms (DIN EN 60 068-2-27)
Zakres częstotliwości odporności na drgania
10 g, 20 Hz ... 250 Hz (EN 60068-2-6)
1)
Kompatybilność elektromagnetyczna zgodnie z podanymi normami jest zagwarantowana pod warunkiem zastosowania przewodów ekranowanych.
Klasyfikacje
ECl@ss 5.0
27270705
ECl@ss 5.1.4
27270705
ECl@ss 6.0
27270705
ECl@ss 6.2
27270705
ECl@ss 7.0
27270705
ECl@ss 8.0
27270705
ECl@ss 8.1
27270705
ECl@ss 9.0
27270705
ETIM 5.0
EC002544
ETIM 6.0
EC002544
UNSPSC 16.0901
41111613
Rysunek wymiarowy (Wymiary w mm)
Length read head
13.5±1
51 (2.01)
61.1 (2.41)
(0.53)
A
Mounting slot
A
10.2+0.3
(0.40)
4
ENKODERY I CZUJNIKI NACHYLENIA | SICK
5.7
(0.22)
Mounting slot designed for
non-magnetic M6 DIN 933
screws.
7.7
H
I
J
K
L
M
N
O
P
Q
R
S
T
Materiał
(0.30)
A
B
C
D
E
F
6.2+0.2
(0.24)
Karta charakterystyki online | 2017-02-23 11:18:08
Informacje mogą ulec zmianie bez powiadomienia
KHK53-PXF01700 | KH53
ENKODERY LINIOWE
Przyporządkowanie styków
LED1
red
LED2
green
Zalecane akcesoria
więcej wersji urządzeń i akcesoriów
www.sick.com/KH53
Krótki opis
Typ
Nr artykułu
BEF-WK-KHT53
2029159
BEF-KHA-KHT53
2042468
Uchwyty montażowe i płytki mocujące
Kątownik mocujący do liniałów pomiarowych KH53, bez materiałów do zamocowania w
podłożu
Uchwyty zaciskowe i do ustawienia położenia
Element dystansowy do liniałów pomiarowych KH53, bez materiałów do zamocowania w
podłożu
