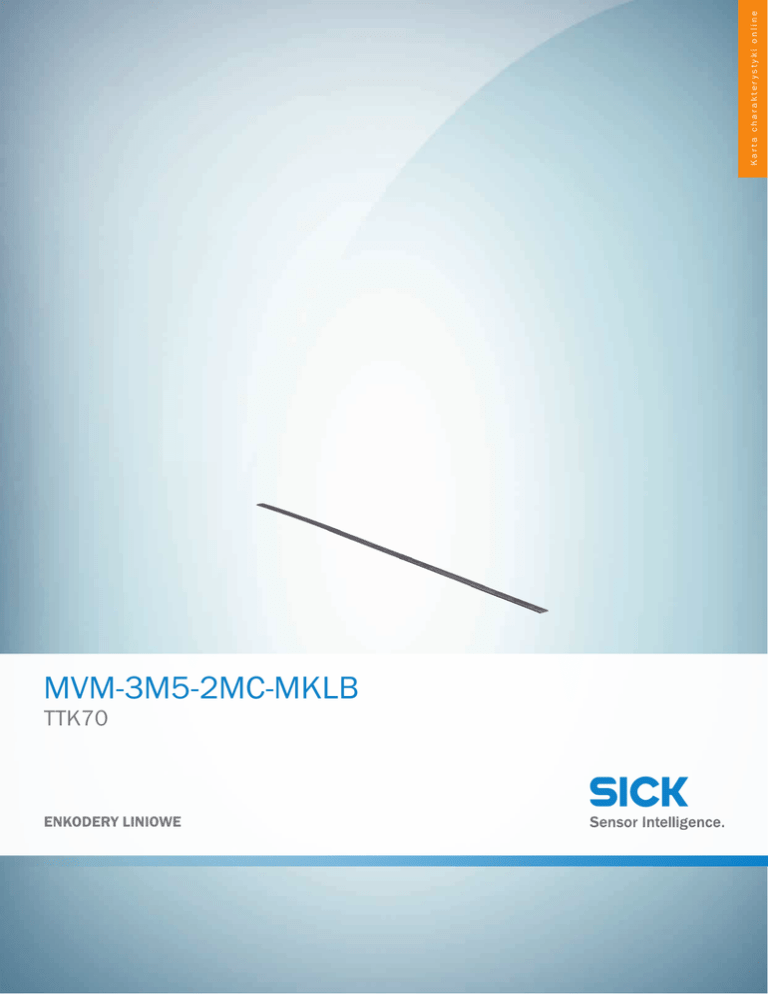

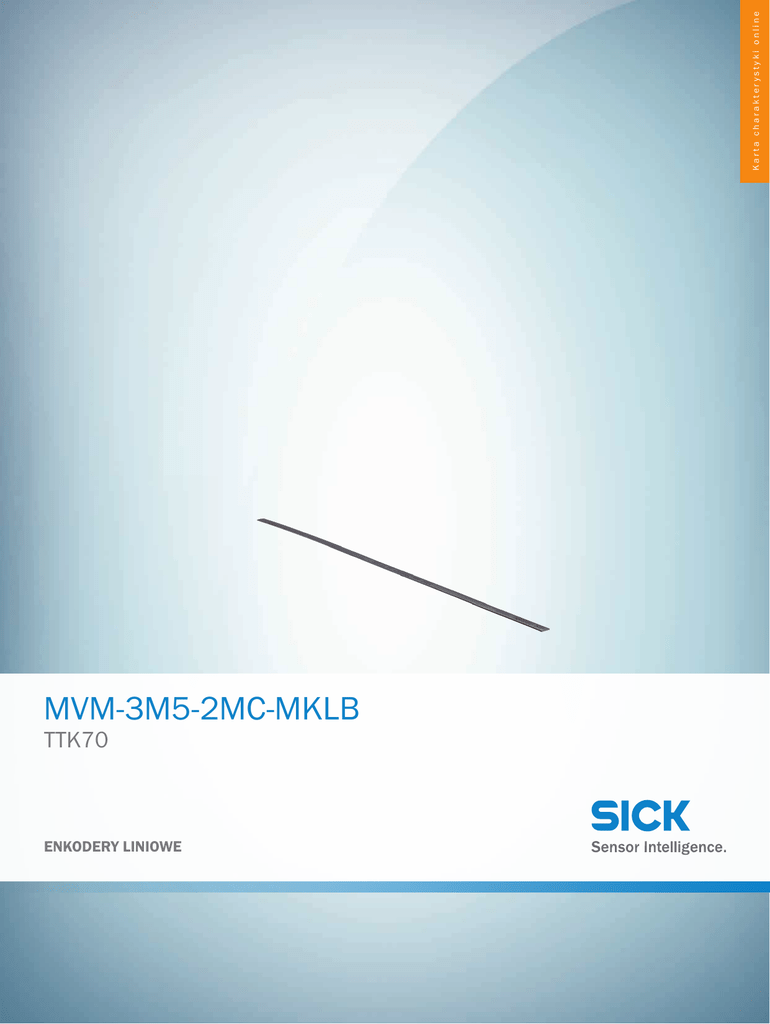

Karta katalogowa

Karta charakterystyki online
MVM-3M5-2MC-MKLB
TTK70
ENKODERY LINIOWE
MVM-3M5-2MC-MKLB | TTK70
ENKODERY LINIOWE
A
B
C
D
E
F
Informacje do zamówienia
Typ
Nr artykułu
MVM-3M5-2MC-MKLB
Rysunek może się różnić
więcej wersji urządzeń i akcesoriów
6037422
www.sick.com/TTK70
Opis produktu
Bezkontaktowy enkoder liniowy TTK70 składa się z kompaktowej głowicy odczytującej i taśmy magnetycznej. Taśma magnetyczna jest zaopatrzona w podziałkę magnetyczną i pełni rolę liniału pomiarowego. Podziałka jest złożona ze ścieżki inkrementalnej i absolutnej (taśma dwuścieżkowa).
W celu obliczenia bezwzględnej wartości pozycji głowica odczytująca rejestruje zarówno składową
bezwzględną, jak i przyrostową. Utworzona w ten sposób wartość pozycji jest w wersji SSI od razu
udostępniana do dalszego przetwarzania.
Model TTK70 jest wyposażony w wyjście SSI do pozycjonowania bezwzględnego oraz wyjście przyrostowe Sin/Cos do rejestrowania prędkości w czasie rzeczywistym.
W skrócie
H
I
J
K
L
M
N
O
P
Q
R
S
T
• Bezkontaktowe, bezwzględne określanie pozycji
• Mała, kompaktowa głowica odczytująca
• Standardowy interfejs SSI współpracujący z wyjściem SinCos
• Możliwe długości pomiarowe do 4 m
• Duża dokładność (± 10 µm)
• Wysoka rozdzielczość (1 µm)
• Wysoka prędkość przesuwania do 10 m/s
Korzyści dla użytkownika
• Duże możliwości integracji z istniejącymi systemami
• Wysoka dynamika procesu ze względu na niewielkie rozmiary, niewielką masę i wysoką prędkość przesuwania
• Po zainstalowaniu system jest od razu gotowy do pracy i całkowicie bezobsługowy, co prowadzi
do oszczędności czasu i obniżenia kosztów
• Odporność na wpływ czynników zewnętrznych, takich jak zabrudzenie i kondensacja wilgoci
• Rejestrowanie prędkości w czasie rzeczywistym oraz bezwzględne pozycjonowanie dzięki wyjściom SinCos i SSI
2
ENKODERY I CZUJNIKI NACHYLENIA | SICK
Karta charakterystyki online | 2017-01-11 16:23:09
Informacje mogą ulec zmianie bez powiadomienia
MVM-3M5-2MC-MKLB | TTK70
ENKODERY LINIOWE
Zakresy stosowania
• Najróżniejsze zadania związane z pozycjonowaniem w technice montażu i manipulacji, robotyce, automatyce, w obrabiarkach i liniach montażowych, w obróbce metali i stali, elektronice i systemach solarnych, przemyśle opakowań, przetwórstwie drzewnym
Szczegółowe dane techniczne
Wydajność
Długość pomiarowa
≤ 4.000 mm
Dane mechaniczne
Wymiary
Patrz rysunek wymiarowy
Długość taśmy magnetycznej
3,5 m
Masa
0,18 kg na metr
Taśma magnetyczna
Materiał
Ferryt twardy 17410 9/28 P
Taśma magnetyczna
Dane dotyczące otoczenia
Zakres temperatur roboczych
–20 °C ... +100 °C
Zakres temperatur składowania
–30 °C ... +100 °C, bez opakowania
Dopuszczalna względna wilgotność powietrza
100 % (Dopuszczalna kondensacja wilgoci)
Klasyfikacje
ECl@ss 5.0
27270705
ECl@ss 5.1.4
27270705
ECl@ss 6.0
27270705
ECl@ss 6.2
27270705
ECl@ss 7.0
27270705
ECl@ss 8.0
27270705
ECl@ss 8.1
27270705
ECl@ss 9.0
27270705
ETIM 5.0
EC002544
ETIM 6.0
EC002544
UNSPSC 16.0901
41111613
Rysunek wymiarowy (Wymiary w mm)
Covering tape A = 0.076 mm
Magnetic tape M = 1.0 mm
Substrate tape T = 0.3 mm
Adhesive tape K = 0.1 mm
Max. thickness = 1.526 mm
Length
2017-01-11 16:23:09 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
ENKODERY I CZUJNIKI NACHYLENIA | SICK
3
MVM-3M5-2MC-MKLB | TTK70
ENKODERY LINIOWE
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Propozycja montażu
Tolerancje ogólne wg ISO 2768-mk
① Bez taśmy przykrywającej
② Z taśmą przykrywającą
