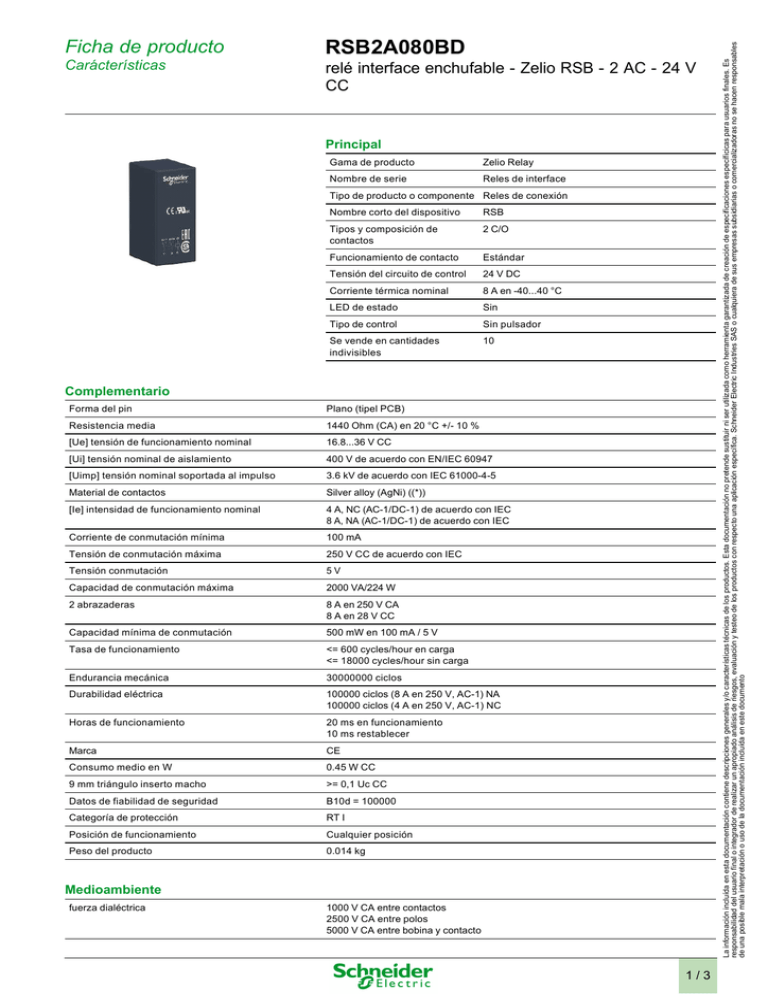

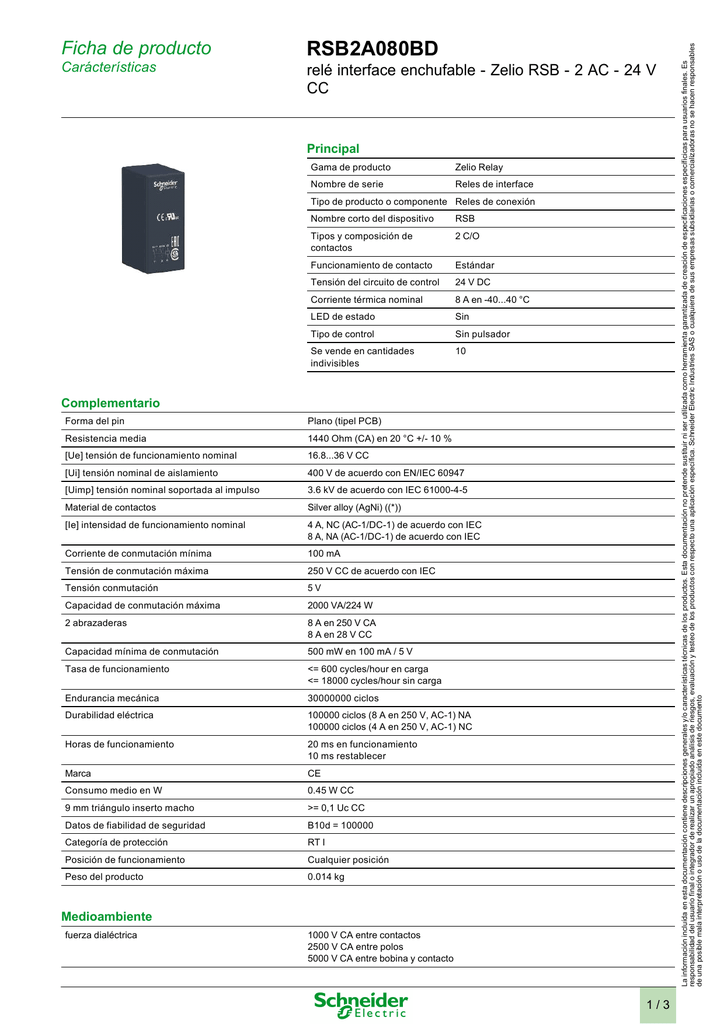

RSB2A080BD

RSB2A080BD
Carácterísticas
relé interface enchufable - Zelio RSB - 2 AC - 24 V
CC
Principal
Gama de producto
Zelio Relay
Nombre de serie
Reles de interface
Tipo de producto o componente Reles de conexión
Nombre corto del dispositivo
RSB
Tipos y composición de
contactos
2 C/O
Funcionamiento de contacto
Estándar
Tensión del circuito de control
24 V DC
Corriente térmica nominal
8 A en -40...40 °C
LED de estado
Sin
Tipo de control
Sin pulsador
Se vende en cantidades
indivisibles
10
Complementario
Forma del pin
Plano (tipel PCB)
Resistencia media
1440 Ohm (CA) en 20 °C +/- 10 %
[Ue] tensión de funcionamiento nominal
16.8...36 V CC
[Ui] tensión nominal de aislamiento
400 V de acuerdo con EN/IEC 60947
[Uimp] tensión nominal soportada al impulso
3.6 kV de acuerdo con IEC 61000-4-5
Material de contactos
Silver alloy (AgNi) ((*))
[Ie] intensidad de funcionamiento nominal
4 A, NC (AC-1/DC-1) de acuerdo con IEC
8 A, NA (AC-1/DC-1) de acuerdo con IEC
Corriente de conmutación mínima
100 mA
Tensión de conmutación máxima
250 V CC de acuerdo con IEC
Tensión conmutación
5V
Capacidad de conmutación máxima
2000 VA/224 W
2 abrazaderas
8 A en 250 V CA
8 A en 28 V CC
Capacidad mínima de conmutación
500 mW en 100 mA / 5 V
Tasa de funcionamiento
<= 600 cycles/hour en carga
<= 18000 cycles/hour sin carga
Endurancia mecánica
30000000 ciclos
Durabilidad eléctrica
100000 ciclos (8 A en 250 V, AC-1) NA
100000 ciclos (4 A en 250 V, AC-1) NC
Horas de funcionamiento
20 ms en funcionamiento
10 ms restablecer
Marca
CE
Consumo medio en W
0.45 W CC
9 mm triángulo inserto macho
>= 0,1 Uc CC
Datos de fiabilidad de seguridad
B10d = 100000
Categoría de protección
RT I
Posición de funcionamiento
Cualquier posición
Peso del producto
0.014 kg
Medioambiente
fuerza dialéctrica
1000 V CA entre contactos
2500 V CA entre polos
5000 V CA entre bobina y contacto
1/3
La información incluída en esta documentación contiene descripciones generales y/o características técnicas de los productos. Esta documentación no pretende sustituir ni ser utilizada como herramienta garantizada de creación de especificaciones específicicas para usuarios finales. Es
responsabilidad del usuario final o integrador de realizar un apropiado análisis de riesgos, evaluación y testeo de los productos con respecto una aplicación específica. Schneider Electric Industries SAS o cualquiera de sus empresas subsidiarias o comercializadoras no se hacen responsables
de una posible mala interpretación o uso de la documentación incluída en este documento
Ficha de producto
normas
EN/IEC 61810-1
UL 508
CSA C22.2 No 14
certificaciones
CSA
UL
EAC
temperatura ambiente de almacenamiento
-40...85 °C
resistencia a las vibraciones
+/- 1 mm (f = 10...55 Hz) de acuerdo con EN/IEC 60068-2-6
grado de protección IP
IP40 de acuerdo con EN/IEC 60529
resistencia a los choques
10 gn para11 ms sin funcionamiento de acuerdo con EN/IEC 60068-2-27
5 gn para11 ms en funcionamiento de acuerdo con EN/IEC 60068-2-27
temperatura ambiente de funcionamiento
-40...85 °C (CC)
Contractual warranty
Warranty period
18 months
Dimensiones
Diagrama de cableado
Capacidad de duración eléctrica de los contactos
Duración (carga inductiva) = duración (carga resistiva) x coeficiente de reducción.
Carga de CA resistiva
X
Capacidad de conmutación (kVA)
Y
Duración (número de ciclos de funcionamiento)
A
RSB2A080••
B
RSB1A160••
2/3
C
RSB1A120••
Coeficiente de reducción para carga de CA inductiva (en función del factor de potencia cos ϕ)
Y
Coeficiente de reducción (A)
Capacidad de conmutación máxima de la carga de CC resistiva
X
Tensión de CC
Y
Corriente de CC
A
RSB2A080••
B
RSB1A160••
C
RSB1A120••
Nota: Se trata de curvas típicas y su duración real depende de la carga, el entorno, el ciclo de servicio, etc.
