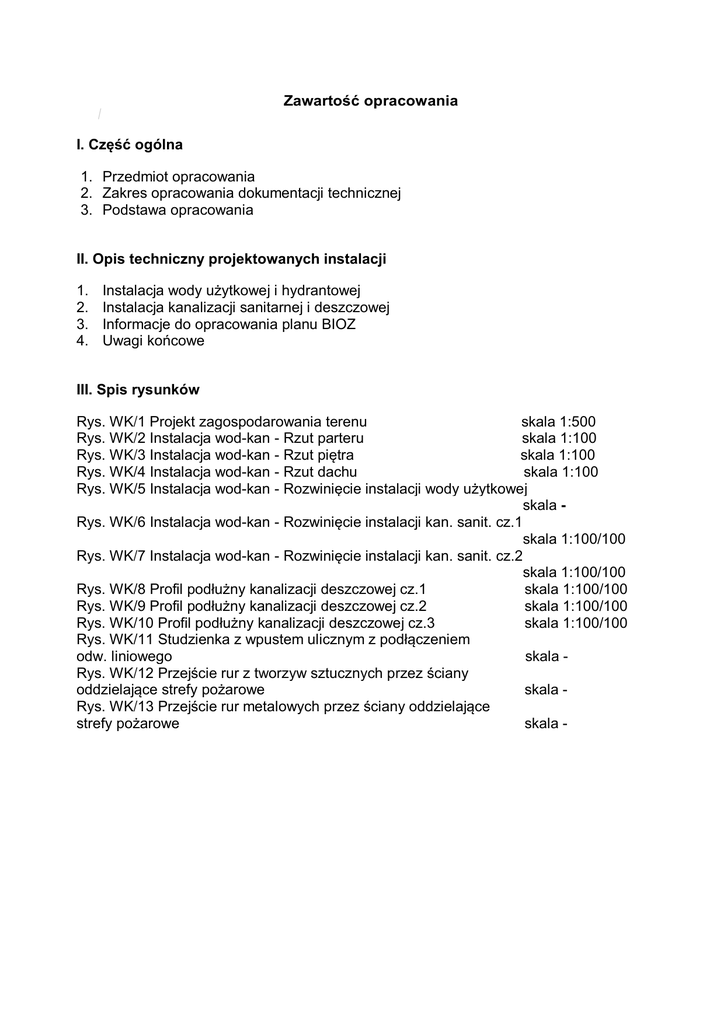

Zawartość opracowania
/
I. Część ogólna
1. Przedmiot opracowania
2. Zakres opracowania dokumentacji technicznej
3. Podstawa opracowania
II. Opis techniczny projektowanych instalacji
1.
2.
3.
4.
Instalacja wody użytkowej i hydrantowej
Instalacja kanalizacji sanitarnej i deszczowej
Informacje do opracowania planu BIOZ
Uwagi końcowe
III. Spis rysunków
Rys. WK/1 Projekt zagospodarowania terenu
skala 1:500
Rys. WK/2 Instalacja wod-kan - Rzut parteru
skala 1:100
Rys. WK/3 Instalacja wod-kan - Rzut piętra
skala 1:100
Rys. WK/4 Instalacja wod-kan - Rzut dachu
skala 1:100
Rys. WK/5 Instalacja wod-kan - Rozwinięcie instalacji wody użytkowej
skala Rys. WK/6 Instalacja wod-kan - Rozwinięcie instalacji kan. sanit. cz.1
skala 1:100/100
Rys. WK/7 Instalacja wod-kan - Rozwinięcie instalacji kan. sanit. cz.2
skala 1:100/100
Rys. WK/8 Profil podłużny kanalizacji deszczowej cz.1
skala 1:100/100
Rys. WK/9 Profil podłużny kanalizacji deszczowej cz.2
skala 1:100/100
Rys. WK/10 Profil podłużny kanalizacji deszczowej cz.3
skala 1:100/100
Rys. WK/11 Studzienka z wpustem ulicznym z podłączeniem
odw. liniowego
skala Rys. WK/12 Przejście rur z tworzyw sztucznych przez ściany
oddzielające strefy pożarowe
skala Rys. WK/13 Przejście rur metalowych przez ściany oddzielające
strefy pożarowe
skala -
I. Część ogólna
1. Przedmiot opracowania
Przedmiotem opracowania jest projekt budowlany instalacji wody użytkowej
i hydrantowej oraz kanalizacji sanitarnej i deszczowej dla dobudowy budynku OSP
do budynku biurowego zlokalizowanego w Dobczycach, działka nr 941/27, 941/28,
941/26 przy ul. Jagiellońskiej 12.
Inwestor: GMINA DOBCZYCE, ul. Rynek 26, 32-410 Dobczyce
2. Zakres opracowania dokumentacji technicznej
Zakres opracowania obejmuje projekt techniczny wewnętrznych
instalacji:
- wody użytkowej
- wody hydrantowej
- kanalizacji sanitarnej
- kanalizacji deszczowej
W skład opracowania instalacji wodno - kanalizacyjnej wchodzą, obliczenia
i rysunki przedstawiające prowadzenie instalacji wody zimnej, ciepłej i cyrkulacji
oraz sposób ułożenia podejść i rurociągów głównych instalacji kanalizacyjnej. Na
rzutach opisano średnice przewodów oraz miejsca przyłączy instalacji
zewnętrznych.
3. Podstawa opracowania
a) podkład geodezyjny w skali 1:500
b) projekt architektoniczno – budowlany, w skali 1:100
c) aktualne normy, rozporządzenia, katalogi oraz wytyczne projektowe
d) uzgodnienia międzybranżowe.
II Opis techniczny projektowanych instalacji
Aktualne normy i przepisy prawne dotyczące projektowania i wykonawstwa:
- PN-92 B-01706 "Instalacje wodociągowe wymagania w projektowaniu"
- PN-92 B-01707 "Instalacje kanalizacyjne wymagania w projektowaniu"
- PN-81 B-I0700101 "Instalacje wewnętrzne. wodociągowe i kanalizacyjne
i badania przy odbiorze"
- PN B-I0725 "Wodociągi Przewody zewnętrzne".
1. Instalacja wody zimnej i ciepłej
Doprowadzenie wody do przedmiotowego budynku rozwiązano w oparciu
o istniejącą sieć wodociągową Ø90mm PVC, włączenie na dz. nr 941/27.
Projekt przyłącza wody nie jest przedmiotem niniejszego opracowania.
Instalacja wodna zostanie doprowadzona do budynku do pomieszczenia
Warsztatu (1.08) na poziomie parteru. Za wejściem do budynku na rurociągu
instalacji zostanie zamontowany zestaw wodomierzowy z wodomierzem dn50,
dwoma zaworami odcinającymi przed i za wodomierzem oraz zaworem zwrotnym
antyskażeniowym typu EA. Następnie instalacja wody zimnej ulegnie rozgałęzieniu
prowadząc wodę do poszczególnych przyborów sanitarnych w budynku oraz
zasobnika c.w.u., zlokalizowanego w pomieszczeniu kotłowni. Dla każdej
kondygnacji budynku dodatkowo przewidziano niezależne wodomierze dla wody
zimnej i ciepłej w celu umożliwienia indywidualnego rozliczanie kosztów zużycia
mediów. Ciepła woda użytkowa doprowadzona będzie z pomieszczenia kotłowni do
poszczególnych przyborów sanitarnych w budynku rurociągami prowadzonymi
równolegle do przewodu wody zimnej. Ze względu na dużą odległość kotłowni do
punktów czerpalnych zaprojektowano cyrkulację wody ciepłej. Trasy prowadzenia
przewodów wody ciepłej, zimnej i cyrkulacyjnej przedstawiono na rzucie parteru
budynku. Przewody główne oraz przewody rozprowadzające wodę do przyborów
sanitarnych w budynku prowadzić należy w warstwie posadzki lub pod stropem
zgodnie z częścią rysunkową opracowania.
Główne przewody instalacji oraz przewody rozprowadzające wodę do
poszczególnych przyborów wykonać należy z rur wielowarstwowych TECE.
Łączenie przewodów, nagłe zmiany kierunków prowadzenia przewodów, zmiany
średnic wykonać poprzez zastosowanie specjalnych kształtek.
Rurociągi ciepłej wody izolować izolacją o grubości co najmniej:
dw<22
22 < dw < 35 35 <dw
- 20 mm
- 30 mm
- równą średnicy wewnętrznej rury
Poziome i pionowe przewody instalacji należy mocować do ścian za pomocą
uchwytów o rozstawie zalecanym przez producenta sytemu w zależności od
średnicy. Między przewodem, a obejmą umieścić elastyczne podkładki. Konstrukcja
uchwytów do mocowania przewodów winna zapewnić łatwy i trwały montaż instalacji,
odizolowanie przewodów od przegród budowlanych, ograniczenie rozprzestrzeniania
się drgań i hałasów oraz zapewnić przenoszenia obciążenia rurociągów z
jednoczesnym zapewnieniem ich swobodnego przesuwu osiowego. Wewnątrz
budynku przewody układać w kierunkach prostopadłych i równoległych do
najbliższych ścian, ze spadkiem umożliwiającym odwodnienie instalacji, a także
dającym możliwość jej odpowietrzania przez najwyżej położone punkty czerpalne.
Minimalne odległości, przewodów instalacji wodociągowej od zewnętrznej
powierzchni rury lub jej otuliny do instalacji elektrycznej, powinna wynosić co
najmniej 0.5m przy układaniu równoległym, i 0.05m w miejscu skrzyżowań.
Przejścia przewodów przez przegrody budowlane wykonać w tulejach
ochronnych.
Przestrzeń między rurą a tuleją wypełnić materiałem elastycznym. Przewody na
całej swej długości winny być izolowane termicznie poprzez zastosowanie gotowych
otulin. Przejścia przez przegrody oddzielające strefy pożarowe zabezpieczyć przy
użyciu specjalnych kołnierzy ognioodpornych (np. firmy PROMAT).
Po wykonaniu i dokładnym przepłukaniu rurociągi przed oddaniem do
eksploatacji należy poddać próbie szczelności na ciśnienie robocze 1,5 razy większe
od maksymalnego ciśnienia - 0,9 MPa. Po stwierdzeniu szczelności instalacji można
przystąpić do izolacji przewodów i układania posadzki.
Maksymalny przepływ w instalacji wody zimnej i ciepłej
Przepływ obliczeniowy wody oblicza się zgodnie z obowiązującą normą
„PN-92/B-01706 „Instalacje wodociągowe – wymagania w projektowaniu” w oparciu o
wzór dla budynków mieszkalnych:
q = 0,682*(qn)0,45- 0,14 [dm3/s], dla 0,07 ≤ qn ≤ 20 dm3/s
qn – normatywny wypływ z punktów czerpalnych, dm3/s
Bilans wypływów z punktów czerpalnych dla wody zimnej:
Rodzaj punktu czerpalnego Ilość Przepływ qn [dm3/s] Razem qn
Umywalka
9
0,07
0,63
Wanna, prysznic
2
0,15
0,3
WC
7
0,13
0,91
Zlewozmywak
2
0,07
0,14
Pisuar
1
0,3
0,3
Zawór czerpalny
2
0,3
0,6
RAZEM
2,88
Przepływ obliczeniowy dla wody zimnej:
q = 0,682*(2,88)0,45 – 0,14 = 0,96 dm3/s = 3,46 m3/h
Bilans wypływów z punktów czerpalnych dla wody ciepłej:
Rodzaj punktu czerpalnego Ilość Przepływ qn [dm3/s] Razem qn
Umywalka
9
0,07
0,63
Wanna, prysznic
2
0,15
0,3
Zlewozmywak
2
0,14
Pisuar
1
0,07
0,3
RAZEM
0,3
1,37
Przepływ obliczeniowy dla wody ciepłej:
q = 0,682*(1,2)0,45 – 0,14 = 0,91 dm3/s = 3,28 m3/h
Obliczeniowy przepływ wody na cele ochrony PPOŻ wynosi qppoż = 12,6 [m3/h]
Dobór wodomierza
W celu pomiaru ilości zużytej wody dobrano wodomierz sprzężony w zabudowie
poziomej np. firmy PoWoGaz, z uwagi na zróżnicowanie poboru wody do celów
socjalnych i p.poż.
Doboru wodomierza dokonano w oparciu o dyrektywę „MID” 2004/22 EC
Ciągły strumień objętości
Q = 3,46 [m3/h] – dla instalacji wody socjalnej
Q = 12,6 [m3/h] – dla instalacji wody hydrantowej
Dla pomiaru zużycia wody dobrano wodomierz sprzężony MWN/JS 50/4,0 z
wodomierzem głównym MWN i wodomierzem bocznym JS.
Q3 – ciągły strumień objętości – 25 [m3/h]
Q1 - minimalny strumień objętości – 0,04 [m3/h]
W zabudowie wodomierza zamontować zawór zwrotny antyskażeniowy klasy EA,
zgodnie z normą PN-92/B-01706 Az1:1999r.
Za zestawem wodomierzowym należy wykonać rozdział instalacji na cele
socjalno bytowe oraz na cele ochrony przeciwpożarowej budynku. Dla poprawnego
funkcjonowania układu na odejściu wody na cele socjalne dla części socjalnej
zabudowany będzie zawór odcinający elektromagnetyczny z presostatem.
Wymagane ciśnienie wody dla projektowanego budynku
hg - wysokość najwyżej położonego zaworu nad terenem 4,8 [m]
hgr - głębokość ułożenia rurociągu zasilającego pod terenem 1,6[m]
hw - minimalne ciśnienie wypływu 20,0 [m]
hl - straty ciśnienia w instalacji = 9,7 [m]
hl - straty ciśnienia na wodomierzu = 2,1 [m]
Hmin = hg+ hgr+ hw+ hl
Hmin = 38,2 [m] ; wymagane minimalne ciśnienie 3,8 bar
W przypadku braku możliwości zapewnienia wymaganego ciśnienia wody
z sieci wodociągowej za zestawem wodomierzowym w budynku zamontować należy
zestaw hydroforowy.
Średnie dobowe zużycie wody
Woda zimna zużywana będzie na cele:
- socjalno-bytowe pracowników
- cele p.poż.
Liczba pracowników: 16 osób, zapotrzebowanie wody na 1 osobę przyjęto 30 dm3/d.
Qdśr = 16*30 = 480dm3/d = 0,48 m3/d
Qdmax = 0,48*1,5 = 0,72 m3/d
Qhśr = 0,72/12 = 0,06 m3/h
Qhmax = 0,06*2,0 = 0,12 m3/h
Instalacja wody PPOŻ
Instalacja wody zasilającej hydranty PPOŻ będzie oddzielona od instalacji wody
pitnej za pomocą zaworu antyskażeniowego typu BA. Zaprojektowano instalację z rur
stalowych ocynkowanych. W budynku zaprojektowano trzy hydranty:
- dn25 z wężem półsztywnym o długości 30m w hallu wejściowym na parterze
- dn25 z wężem półsztywnym o długości 30m w hallu na piętrze
- dn52 z wężem składanym o długości 20m w części garażowej budynku
oraz dodatkowo w istniejącym sąsiednim budynku biurowym (zasilanie hydrantów
z istn. przyłącza dla budynku biurowego):
- dn25 z wężem półsztywnym o długości 30m na klatce schodowej (szt.2)
Wewnętrzna instalacja PPOŻ ma za zadanie zapewnienie równoczesnego
poboru z dwóch hydrantów wewnętrznych, zapewniając odpowiednią wydajność oraz
ciśnienie, zatem: Qppoż = 2,5+1=3,5 dm3/s. Zawory hydrantowe należy montować
na wysokości 1,35 m nad poziomem podłogi.
Wymagana wydajność hydrantów wynosi:
- dla hydrantów DN 25 - 1,0 dm3/s i ciśnienie 0,2 MPa.
- dla zaworu hydrantowego DN 52 - 2,5 dm3/s i ciśnienie 0,2 MPa.
Instalacja PPOŻ i lokalizacja hydrantów została przedstawiona w części rysunkowej.
Przed wykonaniem prac montażowych należy sprawdzić ciśnienie w instalacji
i w razie konieczności zastosować zestaw hydroforowy.
Instalację należy wykonać w oparciu o rozporządzenie MSWiA w „sprawie
ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów”,
zgodnie z projektem budowlanym. Całość instalacji hydrantowej wykonano jako
instalację wodną, nawodnioną.
Mocowanie przewodów co 2,5 m za pomocą zawiesi i mocowań systemowych.
Zawiesia dla instalacji hydrantowej mają mieć atesty ppoż. Przewody prowadzić ze
spadkiem 0,1% w kierunku punktów umożliwiających spust wody z instalacji (punkty
poboru). Wszystkie zastosowane urządzenia winny posiadać certyfikaty zgodności
wydane przez CNBOP.
2. Instalacja kanalizacji sanitarnej i deszczowej
2.1. Kanalizacja sanitarna
Projektowana instalacja kanalizacji sanitarnej w budynku ma za zadanie
odprowadzać ścieki z przyborów sanitarnych, znajdujących się na kolejnych
kondygnacjach. W tym celu zaprojektowano piony kanalizacyjne odprowadzające
ścieki sanitarne. W celu odprowadzenia ścieków ze stanowiska z myjnią
zaprojektowano odwodnienie liniowe, z którego ścieki przed odprowadzeniem do
sieci kanalizacyjne zostaną przepuszczone przez separatory substancji
ropopochodnych zlokalizowane wewnątrz budynku.
Z uwagi na rozwiązanie konstrukcyjne budynku oraz zagospodarowanie terenu
zaprojektowano 2 wyjścia instalacji kanalizacji sanitarnej z przedmiotowego budynku.
Następnie jednym przyłączem kanalizacji sanitarnej ścieki odprowadzane są do
odbiornika w ul. Jagiellońskiej. Włączenie do istniejącej sieci Ø30cm bet.
zaprojektowano poprzez istniejącą studnię.
Projekt przyłącza kanalizacyjnego nie jest przedmiotem niniejszego opracowania.
Kierując się zasadą najkrótszej drogi ścieków i zasadą przejrzystości układu,
zostały wyznaczone trasy przewodów odpływowych w obrębie budynku oraz układ
podejść do przyborów sanitarnych. Trasy prowadzenia przewodów przedstawione są
na rzutach kolejnych kondygnacji budynku. Instalację kanalizacyjną budynku
zaprojektowano z rur PVC.
W celu uniknięcia dodatkowych przebić przez stropy oraz w celu ułatwienia
montażu instalacji kanalizacyjnej, zaleca się wykonywanie podejść kanalizacyjnych
nad stropowych, przy zachowaniu najmniejszego dopuszczalnego spadku, który
wynosi 2% .
Podejścia kanalizacyjne można prowadzić po wierzchu ścian lub prowadzić w
bruzdach podtynkowych. Piony kanalizacyjne muszą być montowane pionowo przez
całą wysokość budynku. Dopuszczalne odchylenie od pionu, mierzone na wysokości
jednej kondygnacji może wynosić ±10 mm. Średnica pionu kanalizacyjnego musi być
jednakowa na całej wysokości budynku. Piony kanalizacyjne należy prowadzić po
wierzchu ścian lub układać w specjalnych kanałach (szachtach) instalacyjnych, tak
aby przewody pionowe PVC nie ocierały o ściany bruzd.
W praktyce przyjmuje się zasadę, że bruzda jest 4-5 cm większa od średnicy
kielicha. Piony kanalizacyjne muszą być mocowane do przegród budowlanych za
pomocą obejm lub uchwytów. Pomiędzy obejmą, a przewodem kanalizacyjnym
należy stosować przekładki elastyczne. W celu odpowietrzenia sieci kanalizacyjnej i
uniknięcia tworzenia się podciśnienia w czasie spływu ścieków, w przewodach
kanalizacyjnych należy zastosować wentylację pionów kanalizacyjnych polegającą
na ich wyprowadzeniu ponad dach budynku.
W przypadku, gdy nie ma możliwości wyprowadzenia pionu ponad dach budynku
należy zastosować zawór napowietrzający. W celu zapewnienia wymaganej,
minimalnej prędkości przepływu ścieków w przewodach odpływowych tzw. prędkości
samooczyszczania, wszystkie przewody odpływowe należy układać zachowując
minimalny spadek, który dla średnicy rur odpływowych PVC110 wynosi 2%.
Dopuszczalny maksymalny spadek przewodu wynosi 15 %.
Przewody kanalizacyjne pionowe należy wyposażyć w rewizje w
miejscach narażonych na ich zatkanie. Czyszczaki należy umieścić:
- na przewodzie odpływowym głównym przy wyjściu z budynku,
- gdy nie ma możliwości wykonania studzienki rewizyjnej między
budynkiem a zewnętrzną siecią kanalizacyjną,
- przed uskokiem przewodu odpływowego,
- na prostych odcinkach przewodów odpływowych co 15 [m] - dla
średnicy przewodu odpływowego PVC 110.
Maksymalny obliczeniowy odpływ do kanalizacji sanitarnej wyznaczono
zgodnie z PN-92/B-0170 wg wzoru
Qs = K
 Aws
(l/s)
Przyjęto K =0,5
Aws – równoważnik odpływu
Maksymalny obliczeniowy odpływ do kanalizacji sanitarnej z budynku mieszkalnego:
Rodzaj punktu czerpalnego Ilość Aws  Aws
Umywalka
9
0,5
4,5
Wanna, prysznic
2
1,0
2,0
WC
7
2,5
17,5
Zlewozmywak
2
1,0
2,0
Wpust podłogowy
2
2,0
4,0
Pisuar
1
2,5
2,5
RAZEM
32,5
Qs = 0,5 32,5 = 2,85 l/s
Przyjęta średnica przyłącza sanitarnego Ø160 mm jest wystarczająca dla
odprowadzenia obliczonej ilości ścieków – ø160 dla i=1,5% Q= 24,42 l/s
(V=1,27m/s).
Średnie dobowe odprowadzenie ścieków:
Do obliczeń przyjęto liczbę pracowników wynoszącą 16 a średnie dobowe
odprowadzenie ścieków przez jednego pracownika 30 dm3/d:
Qśrd=M·Qśr
Qśrd=16·0,03 [m3/d] = 0,48 [m3/d]
Całkowite średnie dobowe odprowadzenie ścieków wynosi Qśrd = 0,48 [m3/d]
2.2. Kanalizacja deszczowa
W celu odprowadzenia wód opadowych z dachu budynku zaprojektowano układ
rynien, odprowadzających wody opadowe do studzienek deszczowych.
Obliczanie natężenia przepływu ścieków deszczowych dla budynku
- Powierzchnia dachu w budynku o wsp. spływu ψ=1,0, A= 745m2
- Powierzchnia terenów utwardzonych o wsp. spływu ψ =0,9, A= 1791m2
 F *
i
śr =
i 4
F
i
=
1,0 * 0,0745  0,9 * 0,1791
= 0,93
0,2536
Qm proj = q * F * * śr = 132 l/s *ha * 0,2536ha * 1,0 * 0,93 = 31,13 l/s
Miarodajna ilość wód deszczowych z rozpatrywanej zlewni wynosi
Q m = 31,13 l/s.
Stan i skład odprowadzanych ścieków opadowych ustalono na podstawie
wartości stężeń podstawowych wskaźników jakości spływów wód opadowych z
terenów miejskich zgodnie z pracą mgr inż. Haliny Sawickiej – Siarkiewicz – „Jakość
wód i ścieków terenów zurbanizowanych” opracowanej dla terenów osiedli
mieszkaniowych oraz na podstawie normy Odwodnienie dróg PN-S-02204. Przyjęto:
Rodzaj zabudowy
dachy
drogi, chodniki, parkingi
tereny zielone
średnia ważona stężenia
Powierzchnia
m2
745
1791
0
Zawiesiny
ogólne .
mg/dm3
45
200
20
154,5
Substancje
ekstr. eterem
Substancje.
ropopochodne
mg/dm3
2,4
19,2
2
14,26
mg/dm3
1,9
4
1
3,38
Średnie ważone wartości stężeń zanieczyszczeń z terenu projektowanej
inwestycji wyniosą:
- stężenia zawiesiny 154,5 mg/l > 100 mg/l dopuszczalne stężenie
zawiesiny
- stężenia substancji ropopochodnych 3,38 mg/l < 15 mg/l dopuszczalne
stężenie substancji ropopochodnych.
Z uwagi na przekroczoną wartość zawiesiny ogólnej przed wprowadzeniem wód
deszczowych do odbiornika zastosowano studnię z osadnikiem. Wpusty poprzez,
które odprowadzane będą wody deszczowe z nawierzchni utwardzonych należy
wyposażyć w osadnik – zgodnie z częścią graficzna opracowania.
Jakość odprowadzanych wód deszczowych odpowiadała będzie § 19.1
Rozporządzenia Ministra Środowiska z dnia z dnia 24 lipca 2006 r. w sprawie
warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi oraz
w sprawie substancji szczególnie szkodliwych dla środowiska wodnego (Dz. U. Nr
137, poz. 984).
Stężenia zanieczyszczeń wód opadowych odprowadzanych do kanalizacji
deszczowej wyniosą odpowiednio:
- zawiesiny ogólnej – powyżej 100 mg/l
- substancji ropopochodnych – poniżej 15 mg/l.
Podłączenia przewodów odpływowych rynien do poszczególnych studzienek
należy wykonać z rur PVC0160. Odprowadzenie ścieków deszczowych
z powierzchni terenu odbywać się będzie za pomocą wpustów ulicznych,
odprowadzających deszczówkę do odpowiednich studzienek. Na podłączeniach
rynien do instalacji i na połączeniach wpustów oraz załamaniach projektowanych tras
głównych kanałów zaprojektowano rewizyjne studzienki betonowe 01000. Każdą
studzienkę wyposażyć we właz kanałowy żeliwny typu lekkiego bądź ciężkiego w
zależności od lokalizacji studzienki w trawniku czy w drodze. Na studzienkach
zamontowanych w drogach dodatkowo zamontować pierścienie odciążające.
Rurociągi kanalizacyjne wykonać z rur PVC kl. S oraz HDPE zgodnie z częścią
rysunkową opracowania.
Całość wód opadowych odprowadzana będzie poprzez projektowane przyłącze
do istniejącej sieci kanalizacji opadowej. Projekt przyłącza kanalizacji deszczowej nie
jest przedmiotem niniejszego opracowania.
Studnie betonowe ustawiać na podlewce z betonu B 15 gr. 15cm. Połączenia rur
ze studzienkami wykonywać na króciec dostudzienny dopływowy i odpływowy.
Zwrócić uwagę na prawidłowe połączenie złącza kielichowego na wcisk i uszczelkę
aby nie nastąpiło pęknięcie kielicha. Uszczelnienie pomiędzy kręgami wykonać za
pomocą uszczelek. Regulacja wysokości studni za pomocą pierścieni
wyrównawczych. Poziom górnej powierzchni włazu w terenie utwardzonym
powinien być równy z nią, natomiast w trawnikach i zieleńcach powinien znajdować
się co najmniej 8cm nad poziomem terenu.
Po wykonaniu wykopu należy dokładnie oczyścić dno z kamieni, korzeni i innych
podobnych części stałych. Na dnie wykopu na całej długości rur wykonać podsypkę z
piasku grubości 10cm zagęszczonej do 95 wg skali Proctora. Podsypka nie powinna
zawierać cząstek większych niż 0,002m, nie powinna być zmrożona oraz nie
powinna zawierać przypadkowych ostrych kamieni. Podłoże należy wyprofilować z
odpowiednim spadkiem oraz tak aby rura spoczywała na nim jedną czwartą swojej
powierzchni.
Na
łączeniach
rur
należy
zastosować
bloki
oporowe. Po wykonaniu rurociągu należy wykop zasypać wykonując obsypkę
piaskową. Obsypkę ubijać warstwami o grubości 30cm. Po wykonaniu obsypki
przejść do wypełnienia wykopu do poziomu terenu stosując piasek lub grunt
piaszczysty. Zasypanie wykopu gruntem wykonać warstwami co 20cm, zagęszczając
do 95 stanu pierwotnego. Trasa, spadek i głębokość ułożenia rur wykonać wg części
rysunkowej opracowania.
3. Informacje do opracowania planu BIOZ
Wytyczne do sporządzania planu bezpieczeństwa i ochrony zdrowia dla
inwestycji.
Zakres robót obejmuje :
- instalację wodno-kanalizacyjną
Ewentualne zagrożenia występujące podczas realizacji robót budowlanych
Roboty przy montażu instalacji sanitarnych:
- upadek z wysokości,
- upadek przedmiotów z wysokości,
- uraz oczu np. przy przebijaniu otworów,
- uraz ciała lub oczu np. przy ręcznym cięciu rur,
- porażenie prądem.
Informacja o sposobie prowadzenia instruktażu pracowników przed przystąpieniem
do realizacji robót szczególnie niebezpiecznych
- Przed przystąpieniem do realizacji ewentualnych robót szczególnie
niebezpiecznych wykonawca zobowiązany jest:
- zaznajomić pracowników z zakresem obowiązków i czynności,
- zaznajomić pracowników ze sposobem wykonywanej pracy,
- poinformować pracowników o ryzyku zawodowym związanym z wykonywana
przez nich pracą oraz o zasadach ochrony przed zagrożeniami,
- dostarczyć środki ochrony indywidualnej,
- określić zasady powiadamiania i ewakuacji w sytuacjach awaryjnych,
- wyznaczyć osobę do bezpośredniego nadzoru i udzielenia pierwszej pomocy.
Sposób przechowywania i przemieszczania materiałów, wyrobów, substancji
oraz preparatów niebezpiecznych na terenie budowy.
Materiały budowlane (cegły, pustaki, rury itp.) należy składować w miejscu
wyrównanym i utwardzonym.
Preparaty i substancje chemiczne magazynować w pomieszczeniach
wentylowanych, zabezpieczonych przed dostępem osób niepowołanych.
Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom
wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia
zdrowia lub w ich sąsiedztwie, w tym zapewniające bezpieczną i sprawna
komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych
zagrożeń
Pracownicy wykonujący wszelkie prace muszą się legitymować odpowiednimi
badaniami, wyposażeni w kaski i odpowiednią odzież ochronną. Robotnicy
wykonujący prace sprzętem mechanicznym muszą posiadać uprawnienia do obsługi
tych urządzeń. Sprzęt i urządzenia budowlane powinny charakteryzować się
właściwą jakością i sprawnością techniczną, sprawdzaną przez kierownika budowy.
Szczegółowe warunki bezpieczeństwa pracy precyzują:
- „Warunki techniczne wykonania i odbioru rurociągów z tworzyw sztucznych”,
- „Warunki techniczne wykonania i odbioru robót budowlano-montażowych. Część
II Instalacje sanitarne i przemysłowe”:
- stosować drabiny oznaczone znakiem bezpieczeństwa ”B”,
- miejsca niebezpieczne oznaczyć właściwymi znakami lub barwami,
- wyznaczyć ewentualne strefy niebezpieczne,
- używać odzieży ochronnej, np. okularów, rękawic ochronnych itp.,
- używać tylko sprawne narzędzia i elektronarzędzia,
- oznaczyć i zapewnić wolne drogi ewakuacji,
- zorganizować stały nadzór.
Miejsce przechowywania dokumentacji budowy oraz dokumentów niezbędnych
do prawidłowej eksploatacji maszyn i innych urządzeń technicznych należy określić
precyzyjnie w planie.
Uwaga : Na terenie budowy należy umieścić w sposób trwały i zabezpieczony
przed zniszczeniem ogłoszenie zawierające dane dotyczące bezpieczeństwa pracy i
ochrony zdrowia.
Ogłoszenie to powinno zawierać:
- przewidywane terminy rozpoczęcia i zakończenia wykonywanych robót
budowlanych
- maksymalną liczbę pracowników zatrudnionych na budowie w poszczególnych
okresach
- informacje dotyczące planu bezpieczeństwa i ochrony zdrowia.
Uwagi końcowe:
Przy realizacji robót obowiązuje Rozporządzenie Ministra Infrastruktury z dnia 6
lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót
budowlanych ( Dz.U. nr 47 poz. 401).
4. Uwagi końcowe
- całość robót wykonać zgodnie z wytycznymi zawartymi w Warunkach
Technicznych Wykonania i odbioru Robót Budowlanych – Montaż cz.
II.”Instalacje sanitarne i przemysłowe” oraz Wewnętrzne instalacje wodociągowe
i grzewcze z rur miedzianych – wytyczne stosowania i projektowania wydane
przez COBR Techniki instalacyjnej „Instal” – Warszawa.
- w trakcie układania instalacji należy sprawdzać zgodność z projektem oraz
zachowanie odległości od instalacji elektrycznej.
- wszystkie otwory w ścianach fundamentowych i konstrukcyjnych należy wykonać
-
w trakcie ich wznoszenia
po zakończeniu robót montażowych instalacji sanitarnych należy je poddać
próbom szczelności.
po zakończeniu prób należy dokonać odbioru końcowego w obecności
przedstawicieli wykonawcy, inwestora i użytkownika
KLAUZULA:
-
Niniejsza dokumentacja to projekt budowlany w zakresie niezbędnym do
uzyskania pozwolenia na budowę. Nie może służyć bezpośrednio do realizacji.
Część graficzna stanowi integralną część niniejszego opracowania
Rysunki i część opisowa są dokumentami wzajemnie się uzupełniającymi.
Wszystkie elementy ujęte w opisie, a nie ujęte na rysunkach lub ujęte na
rysunkach a nie ujęte w opisie winne być traktowane tak jakby były ujęte w obu.
W przypadku rozbieżności w jakimkolwiek z elementów dokumentacji należy
zgłosić projektantowi, który zobowiązany będzie do pisemnego rozstrzygnięcia
problemu.
Opracował
mgr inż. Lesław Gębski
