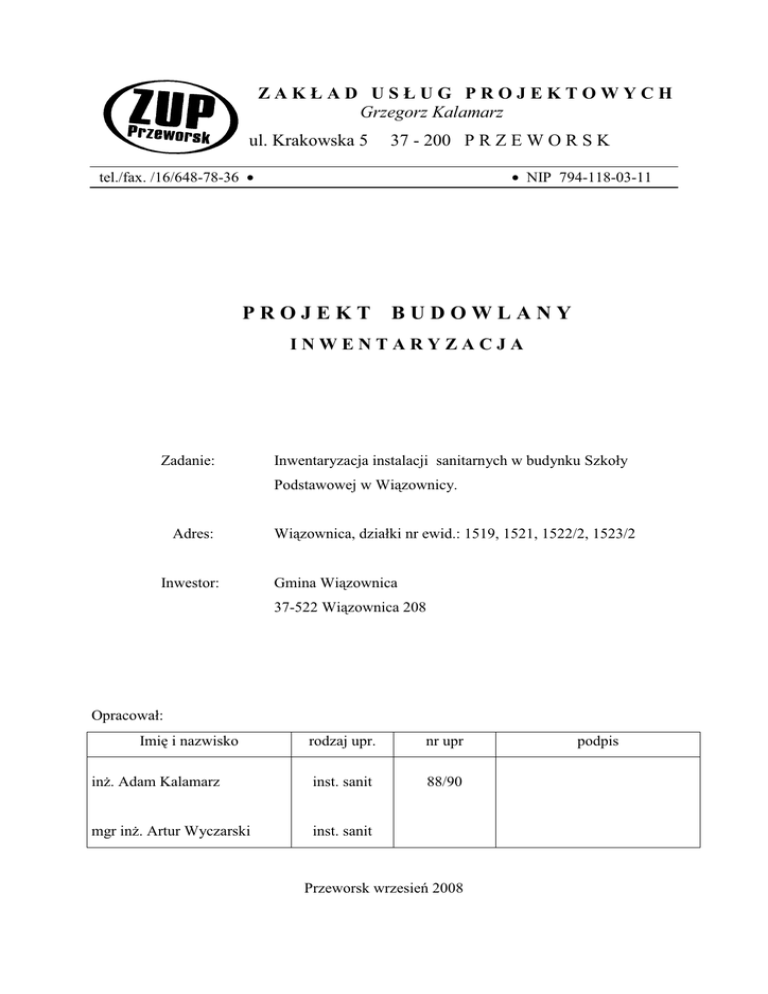

PROJEKT
BUDOWLANY
INWENTARYZACJA
Zadanie:
Inwentaryzacja instalacji sanitarnych w budynku Szkoły
Podstawowej w Wiązownicy.
Adres:
Inwestor:
Wiązownica, działki nr ewid.: 1519, 1521, 1522/2, 1523/2
Gmina Wiązownica
37-522 Wiązownica 208
Opracował:
ImiĊ i nazwisko
rodzaj upr.
nr upr
inĪ. Adam Kalamarz
inst. sanit
88/90
mgr inĪ. Artur Wyczarski
inst. sanit
Przeworsk wrzesieĔ 2008
podpis
SPIS TREĝCI:
1. Przedmiot opracowania .......................................................................................................... 3
2. Opis ogólny budynku ............................................................................................................. 3
2.1. Instalacje wewnĊtrzne ..................................................................................................... 3
2.2. Przyłącza instalacyjne ..................................................................................................... 4
Opis techniczny do inwentaryzacji instalacji
sanitarnych
1. Przedmiot opracowania
Przedmiotem opracowania jest inwentaryzacja instalacji sanitarnych w budynku
Szkoły Podstawowej w Wiązownicy.
2. Opis ogólny budynku
Budynek Szkoły Podstawowej składa siĊ z dwóch obiektów połączonych ze sobą
łącznikiem parterowym (stara i nowa czĊĞü).
Budynek stary o wymiarach 23,54 x 13,18 (16,08m)m połączony jest parterowym łącznikiem
o wym. 4,20 x 9,62m z nową czĊĞcią szkoły o wym. 25,63 x 11,26(9,62)m.
Obie czĊĞci szkoły są piĊtrowe wykonane w technologii tradycyjnej.
Budynki są czĊĞciowo podpiwniczone.
Do budynku doprowadzone są przyłącza instalacji sanitarnych tj. gaz, woda i kanalizacja.
2.1. Instalacje wewnĊtrzne
- instalacja wodociągowa
Woda zimna doprowadzona do budynku rurociągiem do piwnicy. Za Ğcianą
zewnĊtrzną istniejący wodomierz. Woda doprowadzona do wszystkich przyborów
sanitarnych znajdujących siĊ w budynku, ciepła woda z podgrzewacza gazowego
umieszczonego w pomieszczeniu kotłowni.
- instalacja kanalizacyjna
Instalacja wykonana z rur i kształtek PVC oraz Īeliwnych, prowadzenie rur
poziomych pod posadzkami, podejĞcia pod przybory pod posadzkami i w Ğcianach,
uszczelnianie rur za uszczelek gumowych, Ğcieki z budynku odprowadzane do kanalizacji
sanitarnej zewnĊtrznej
- instalacja c.o.
Instalacja wykonana z rur stalowych prowadzonych po Ğcianach nad tynkiem.
Grzejniki Īeliwne.
- wentylacja
W
pomieszczeniach
wentylacja
grawitacyjna
przewodami
murowanymi
wyprowadzonymi ponad dach
- instalacja gazowa
Na zewnĊtrznej południowo-zachodniej Ğcianie budynku znajduje siĊ szafa gazowa.
Brak gazomierza (instalacja nieczynna). Z szafy gaz doprowadzony do mieszkania.
Istniejąca szafa do likwidacji.
2.2. Przyłącza instalacyjne
Przyłącz wody z wodociągu wiejskiego ø90 przebiegającego równolegle do
przedmiotowego budynku.
Odprowadzenie kanalizacji sanitarnej rurociągiem ø160 PVC do istniejącej kanalizacji
wiejskiej.
Odprowadzenie kanalizacji deszczowej do rzeki. Ze wzglĊdu na likwidacjĊ istniejącego
stropodachu i projektowanie na jego miejsce dachu kanalizacja deszczowa do czĊĞciowego
zaprojektowania.
Gaz o Ğrednicy ø20 doprowadzony do szafy gazowej usytuowanej na Ğcianie budynku,
zakoĔczony kurkiem ogniowym.
Opracował:
