1.0201.00 KIA Picanto

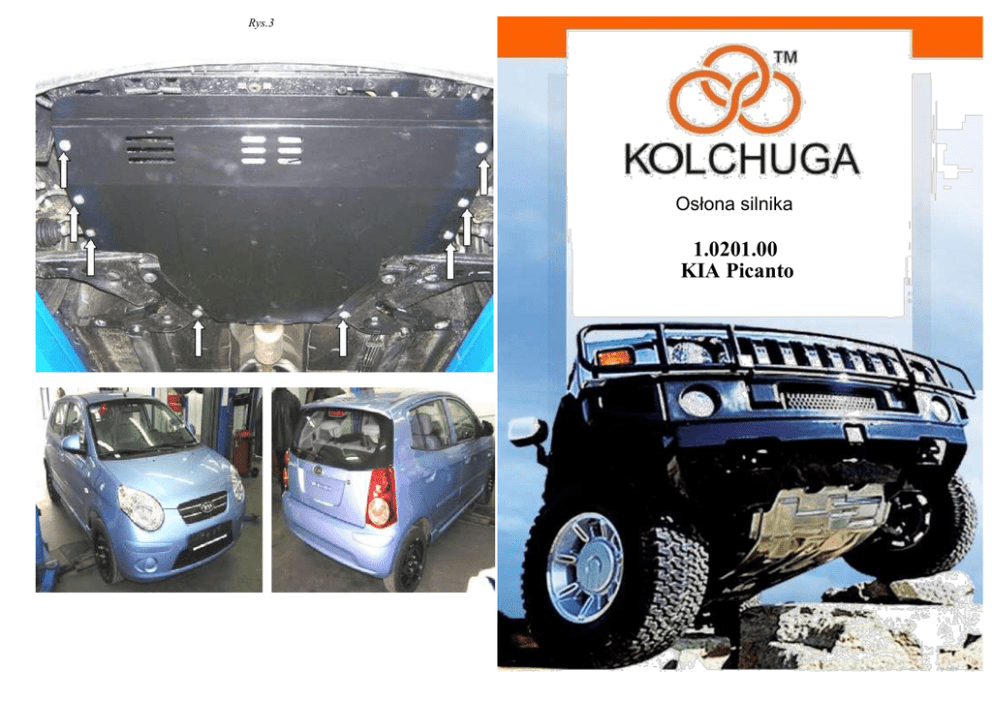

Rys.3
Osłona silnika
1.0201.00
KIA Picanto
Osłona 1.0201.00
Montaż osłony
Stosowanie: KIA Picanto
Kompletność:
L.p.
Nazwa
1
2
3
4
5
6
7
8
9
Płyta
Błotnik lewy
Błotnik prawy
Śruba
Śruba
Nakrętka
Podkładka
Podkładka
Amortyzator
Rys.1
Oznaczenie
Liczba
421
056
057
10х90
8х25
М10
А10
А8
1
1
1
2
6
2
4
12
2
Uwagi
Schemat montażu osłony
1.Zdemontować dwie boczne osłony plastikowe.
2. Zamocować lewy i prawy błotnik 2, 3 na podłużnicy zwykłymi śrubami
podkładając podkładki 8, jak pokazano na rys.1, 2.
3. Zamontować płytę na zamocowanych błotnikach śrubami 5 i na belce pod silnikiem
rys.3, śrubami z nakrętkami 4, 6, 7.
4. Dokręcić wszystkie miejsca mocowania.
3
1
8
2
4
6
7
5
8
10
4
6
7
rys.2
