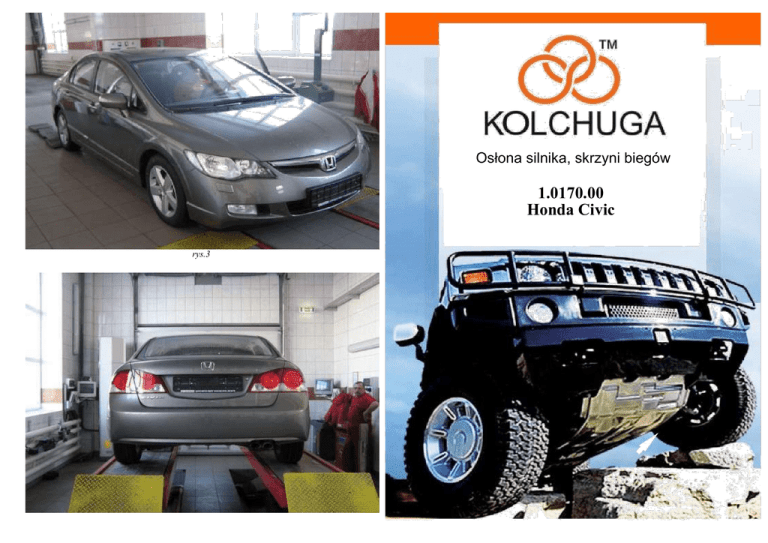

1.0170.00 Honda Civic

Osłona silnika, skrzyni biegów
1.0170.00
Honda Civic
rys.3
Montaż osłony
Osłona 1.0170.00
Stosowanie: Honda Civic
Kompletność:
L.p.
1
2
3
4
5
6
7
8
9
10
Nazwa
Płyta
Listwa
Listwa
Śruba
Śruba
Podkładka
Mocowanie
Wspornik
transportowy
Nakrętka
Amortyzator 30
Oznaczenie
Ilość
394СБ
004
035
М10х25
М10х45
А10
СТП.6.004.001СБ
1
2
1
1
2
4
1
206
2
М10
1
7
Uwagi
140х40
25х100
Schemat montażu osłony
2
5
6
8
Rys.1
1. Wprowadzić mocowanie 7 i listwę 3 w tylne otwory ramy
podsilnikowej, rys.1.
2. Położyć listwy 2 nad hakami transportowymi samochodu.
3. Przednią część płyty 1 zamocować śrubami 5 przez wsporniki
transportowe 8, tylną część śrubami 4.
4. Dokręcić wszystkie miejsca mocowania.
10
3
4
6
6
7
9
