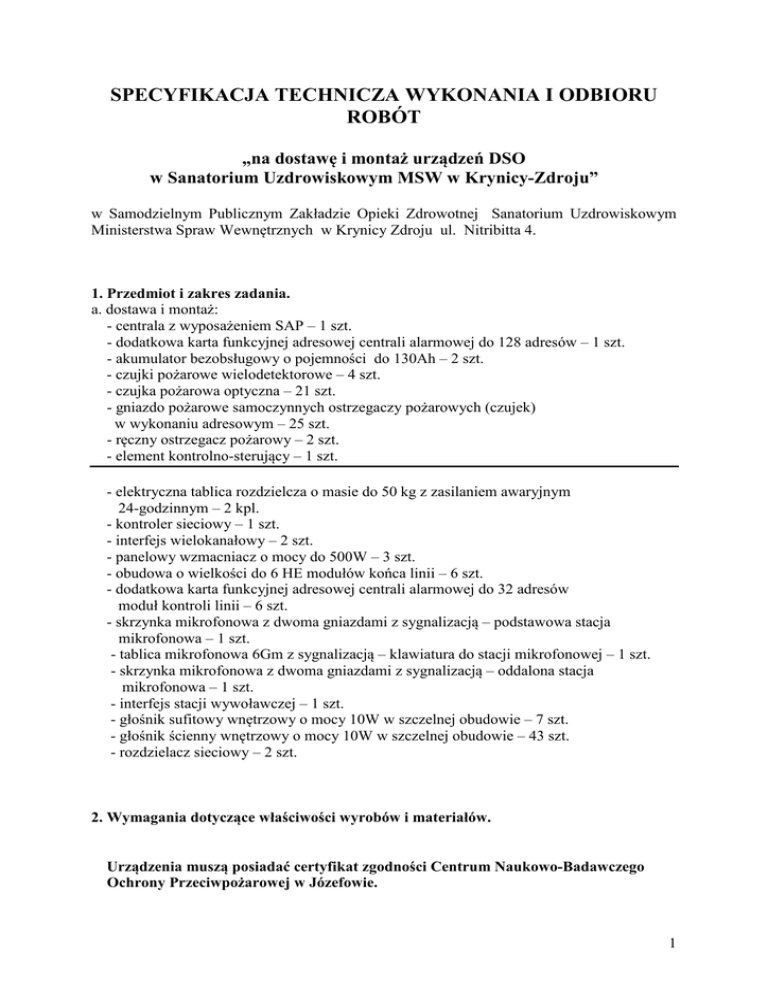

SPECYFIKACJA TECHNICZA WYKONANIA I ODBIORU
ROBÓT
„na dostawę i montaż urządzeń DSO
w Sanatorium Uzdrowiskowym MSW w Krynicy-Zdroju”
w Samodzielnym Publicznym Zakładzie Opieki Zdrowotnej Sanatorium Uzdrowiskowym
Ministerstwa Spraw Wewnętrznych w Krynicy Zdroju ul. Nitribitta 4.
1. Przedmiot i zakres zadania.
a. dostawa i montaż:
- centrala z wyposażeniem SAP – 1 szt.
- dodatkowa karta funkcyjnej adresowej centrali alarmowej do 128 adresów – 1 szt.
- akumulator bezobsługowy o pojemności do 130Ah – 2 szt.
- czujki pożarowe wielodetektorowe – 4 szt.
- czujka pożarowa optyczna – 21 szt.
- gniazdo pożarowe samoczynnych ostrzegaczy pożarowych (czujek)
w wykonaniu adresowym – 25 szt.
- ręczny ostrzegacz pożarowy – 2 szt.
- element kontrolno-sterujący – 1 szt.
- elektryczna tablica rozdzielcza o masie do 50 kg z zasilaniem awaryjnym
24-godzinnym – 2 kpl.
- kontroler sieciowy – 1 szt.
- interfejs wielokanałowy – 2 szt.
- panelowy wzmacniacz o mocy do 500W – 3 szt.
- obudowa o wielkości do 6 HE modułów końca linii – 6 szt.
- dodatkowa karta funkcyjnej adresowej centrali alarmowej do 32 adresów
moduł kontroli linii – 6 szt.
- skrzynka mikrofonowa z dwoma gniazdami z sygnalizacją – podstawowa stacja
mikrofonowa – 1 szt.
- tablica mikrofonowa 6Gm z sygnalizacją – klawiatura do stacji mikrofonowej – 1 szt.
- skrzynka mikrofonowa z dwoma gniazdami z sygnalizacją – oddalona stacja
mikrofonowa – 1 szt.
- interfejs stacji wywoławczej – 1 szt.
- głośnik sufitowy wnętrzowy o mocy 10W w szczelnej obudowie – 7 szt.
- głośnik ścienny wnętrzowy o mocy 10W w szczelnej obudowie – 43 szt.
- rozdzielacz sieciowy – 2 szt.
2. Wymagania dotyczące właściwości wyrobów i materiałów.
Urządzenia muszą posiadać certyfikat zgodności Centrum Naukowo-Badawczego
Ochrony Przeciwpożarowej w Józefowie.
1
- centrala z wyposażeniem SAP z 4 liniami adresowalnymi z rozbudową do 8 linii, napięcie
podstawowe 230V, z dodatkową kartą funkcyjnej adresowej centrali alarmowej do 128
adresów, pamięć zdarzeń 2000, pamięć alarmów 9999, układ pracy linii dozorowej
pętlowy lub promieniowy.
- elektryczne tablice rozdzielcze o masie do 50 kg z zasilaniem awaryjnym 24-godzinnym
w stanie czuwania oraz 30 minut w stanie emisji komunikatów. Zasilanie 3 fazowe.
W jednej szafie znajdować się będą : kontroler sieciowy, interfejs wielokanałowy, 3 szt.
wzmacniaczy 2x250W, 2 szt. wzmacniaczy 1x500W, 2 półki z akumulatorami. W drugiej
szafie znajdować się będą: interfejs wielokanałowy, 5 szt. wzmacniaczy 2x250W, 1 szt.
wzmacniacz 1x500W, 2 półki z akumulatorami. Rozprowadzenie napięcia 48V.
Zgodnie z PN-EN 54-4/A2.
- kontroler sieciowy do systemów nagłośnieniowych oraz dźwiękowych systemów
ostrzegawczych, w pełni cyfrowy z 4 wejściami i wyjściami audio, sterowanie
i przełączenie do 28 kanałów audio, 8 nadzorowanych wejść sterujących i 5 wyjść
sterujących, interfejs umożliwiający konfigurację –sterowanie-diagnostykę oraz
logowanie, cyfrowa pamięć komunikatów, pamięć ostatnich 200 zdarzeń awarii.
Zgodność z IEC 60849.
- interfejs wielokanałowy, obsługa do 16 kanałów, złącze nadmiarowej sieci optycznej
Zgodność z IEC 60065.
- panelowy wzmacniacz o mocy do 500W, klasy D o wysokiej sprawności, impulsowe
zasilacze sieciowe, działanie przy zasilaniu sieciowym i akumulatorowym, wejście
lokalnego sygnału audio.
Zgodność z IEC 60065.
- interfejs stacji wywoławczej, możliwość dołączenia zdalnej stacji wywoławczej,
dwa nadzorowane wejścia sterujące, wbudowany procesor DSP do przetwarzania
sygnału audio.
Do wszystkich urządzeń należy dołączyć opis, dane techniczne od producenta - DTR
