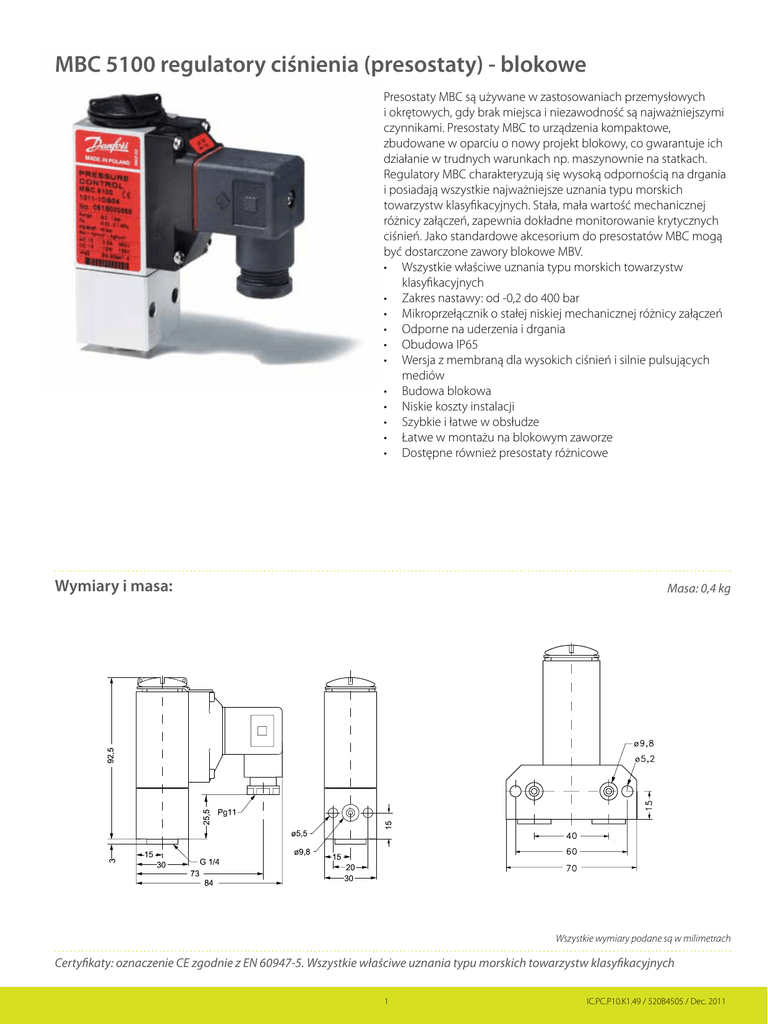

MBC 5100 regulatory ciśnienia (presostaty)

MBC 5100 regulatory ciśnienia (presostaty) - blokowe
Presostaty MBC są używane w zastosowaniach przemysłowych
i okrętowych, gdy brak miejsca i niezawodność są najważniejszymi
czynnikami. Presostaty MBC to urządzenia kompaktowe,
zbudowane w oparciu o nowy projekt blokowy, co gwarantuje ich
działanie w trudnych warunkach np. maszynownie na statkach.
Regulatory MBC charakteryzują się wysoką odpornością na drgania
i posiadają wszystkie najważniejsze uznania typu morskich
towarzystw klasyfikacyjnych. Stała, mała wartość mechanicznej
różnicy załączeń, zapewnia dokładne monitorowanie krytycznych
ciśnień. Jako standardowe akcesorium do presostatów MBC mogą
być dostarczone zawory blokowe MBV.
• Wszystkie właściwe uznania typu morskich towarzystw
klasyfikacyjnych
• Zakres nastawy: od -0,2 do 400 bar
• Mikroprzełącznik o stałej niskiej mechanicznej różnicy załączeń
• Odporne na uderzenia i drgania
• Obudowa IP65
• Wersja z membraną dla wysokich ciśnień i silnie pulsujących
mediów
• Budowa blokowa
• Niskie koszty instalacji
• Szybkie i łatwe w obsłudze
• Łatwe w montażu na blokowym zaworze
• Dostępne również presostaty różnicowe
Wymiary i masa:
Masa: 0,4 kg
Wszystkie wymiary podane są w milimetrach
Certyfikaty: oznaczenie CE zgodnie z EN 60947-5. Wszystkie właściwe uznania typu morskich towarzystw klasyfikacyjnych
11
IC.PC.P10.K1.49 / 520B4505 / Dec. 2011
MBC 5100 regulatory ciśnienia (presostaty) - blokowe
System styków: SPDT
Materiał styków:
Srebro
Obciążenie styków:
AC-1 (rezystancyjne) 10A, 250V
AC-3 (siln. indukcyjne) 3A, 250V
AC-15 (cewki) 0,5A, 250V
Wtyczka Pg 11. Inne przyłącza elektryczne dostępne na żądanie.
Min. nieustawialna
mechaniczna
różnica załączeń
bar
Zakres nastawy
bar Pe
Maks. nieustawialna
mechaniczna
różnica załączeń
bar
Przyłącze
Maks. ciśnienie
robocze
bar Pe
G 1/4 A
Kołnierz
Numer katalogowy
Wykonanie mieszkowe dla niskich ciśnień. Temperatura otoczenia: -40 do 85 °C
-0,2 à 1
0,15
0,45
15
ü
ü
061B000566
-0,2 à 4
0,15
0,45
15
ü
ü
061B000466
-0,2 à 4
0,15
0,45
15
ü
-0,2 à 10
0,15
0,6
15
ü
ü
061B000266
ü
061B100466
061B001066
Wykonanie membranowe dla niskich ciśnień. Temperatura otoczenia: -10 do 85 °C
1 à 10
0,30
2,5
150
ü
1 à 10
0,30
2,5
150
ü
5 à 20
0,4
2,5
150
ü
ü
061B100266
061B100866
Wykonanie membranowe dla wysokich ciśnień. Temperatura otoczenia: -10 do 85 °C
5 à 40
1,0
7
150
ü
ü
061B100566
10 à 100
1,7
14
150
ü
ü
061B100366
Wykonanie tłokowe dla wysokich ciśnień. Temperatura otoczenia: -40 do 85 °C
16 à 160
12
30
600
ü
061B510066
25 à 250
12
40
600
ü
061B510166
40 à 400
15
50
600
ü
061B510266
Blokowy presostat różnicowy typu MBC 5180
Przyłącze
Zakres pracy, strona
niskiego ciśnienia (LP)
bar Pe
Maksymalne ciśnienie robocze
bar Pe
0,3 à 5
0 à 30
45
0,3 à 5
0 à 30
45
Zakres nastawy
bar Pe
G 1/4 A
G 1/4 A z
kołnierzem
Numer katalogowy
061B128066
ü
061B129066
ü
Części zamienne do MBC5100
Typ
Opis
Tłumik pulsacji
Gwint zewn. G1/4A, długość 20 mm
061B400101
Tłumik pulsacji
Gwint zewn. G1/4A, długość 34 mm
061B400201
Tłumik pulsacji
Do połączenia kołnierzowego
061B722101
Tłumik pulsacji
20 mm
2
2
Tłumik pulsacji
34 mm
Tłumik pulsacji
do połączenia
kołnierzowego
IC.PC.P10.K1.49 / 520B4505 / Dec. 2011
