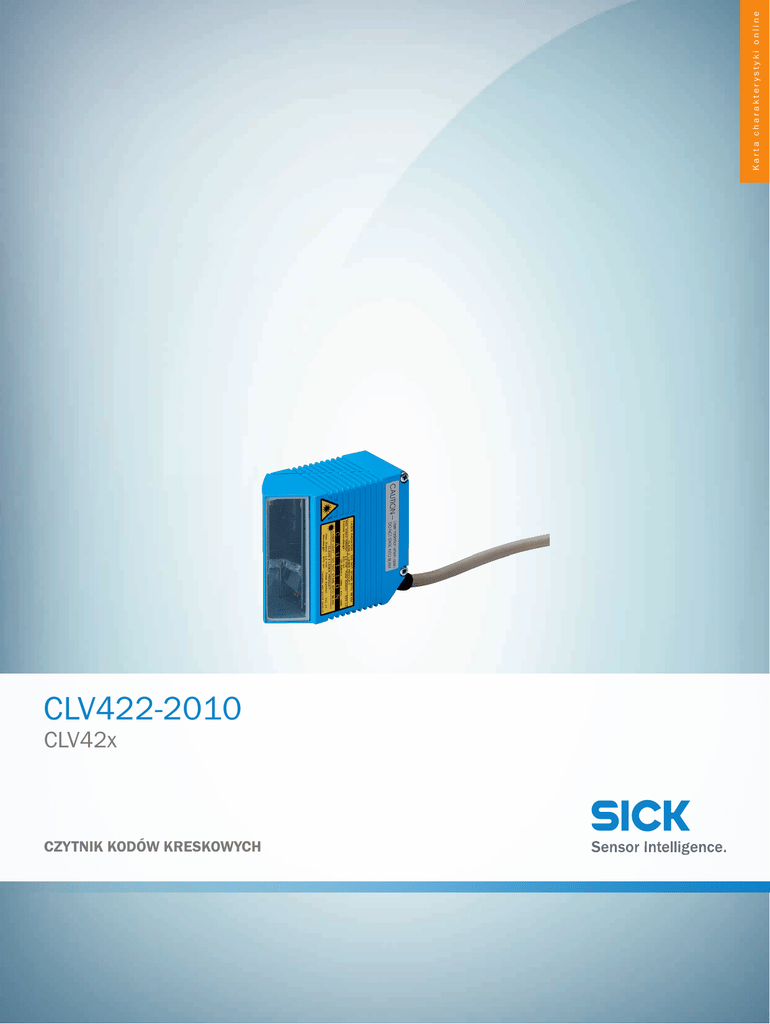

Karta katalogowa

Karta charakterystyki online
CLV422-2010
CLV42x
CZYTNIK KODÓW KRESKOWYCH
CLV422-2010 | CLV42x
CZYTNIK KODÓW KRESKOWYCH
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Informacje do zamówienia
Typ
Nr artykułu
CLV422-2010
więcej wersji urządzeń i akcesoriów
1022620
www.sick.com/CLV42x
Szczegółowe dane techniczne
Cechy
Wersja
High Density
Typ przyłącza
Standard
Okno odczytu
Z boku (105°)
Wersja skanera
Skaner liniowy
Ognisko
Stała ogniskowa
Źródło światła
Widzialne światło czerwone
MTBF
20.000 h
Klasa lasera
2 (DIN EN 60825-1)
Kąt otwarcia
≤ 50°
Częstotliwość skanowania
400 Hz ... 1.200 Hz
Rozdzielczość kodu
0,15 mm ... 0,5 mm
Odległość odczytu
55 mm ... 200 mm 1)
1)
Szczegóły — patrz charakterystyki zasięgu.
Wydajność
Typy kodu kreskowego
Wszystkie powszechnie stosowane typy kodów, Code 39, Code 128, Code 93, Codabar,
GS1-128 / EAN 128, UPC / GTIN / EAN, 2/5 Interleaved, Pharmacode
Stosunek szerokości kresek
2:1 ... 3:1
Liczba kodów na skan
1 ... 3
Liczba kodów w polu odczytu
1 ... 10 (Rozróżnianie automatyczne)
Liczba znaków w polu odczytu
100
Liczba odczytów wielokrotnych
1 ... 99
Interfejsy
✔, AUX (tylko RS-232)
Szeregowa (RS-232, RS-422/-485)
Funkcja Host, AUX
Prędkość przesyłania danych 300 Baud ... 57.600 Baud, AUX: 9600 bodów
Ethernet
✔, opcjonalnie za pośrednictwem zewnętrznego modułu przyłączeniowego (CDM + CMF)
Magistrala CAN
✔
Funkcja Sieć SICK CAN Sensor Network (Master/Slave, multiplekser)
Prędkość przesyłania danych 20 kbit/s ... 1 Mbit/s
Protokół CANopen, CSN (SICK CAN Sensor Network)
2
ROZWIĄZANIA AUTOMATYCZNEJ IDENTYFIKACJI | SICK
Karta charakterystyki online | 2016-03-11 19:24:12
Informacje mogą ulec zmianie bez powiadomienia
CLV422-2010 | CLV42x
CZYTNIK KODÓW KRESKOWYCH
PROFIBUS DP
✔, opcjonalnie za pośrednictwem zewnętrznego modułu przyłączeniowego (CDM + CMF)
DeviceNet
✔, opcjonalnie za pośrednictwem zewnętrznego modułu przyłączeniowego (CDM + CMF)
Wejścia przełączające
2 („Czujnik 1”, „Czujnik 2”)
Wyjścia przełączające
2 („Wynik 1”, „Wynik 2”)
Taktowanie odczytu
Automatyczne wyzwalanie czytnika (reflector polling), Wejście przełączające “Sensor 1”, wolne,
Interfejs szeregowy
Wskazania optyczne
4 LEDs (Wskaźniki funkcji)
Sygnalizacja dźwiękowa
Brzęczyk (można wyłączyć, przypisana funkcja wyświetlania wyników)
Mechanika/elektryka
Przyłącze elektryczne
1 x Wtyk 15-pinowy D-Sub-HD (0,9 m)
Napięcie robocze
10 V DC ... 30 V DC 1)
Pobór mocy
3,5 W
Obudowa
Cynkowy odlew ciśnieniowy, nie zawiera substancji mogących wpływać negatywnie na powłoki
lakiernicze
Kolor obudowy
Jasnoniebieski (RAL 5012)
Stopień ochrony
IP 65 (DIN 40 050)
Klasa ochrony
III (VDE 0106, IEC 1010-1)
Masa
320 g, z przewodem podłączeniowym
Wymiary (dł. x szer. x wys.)
72 mm x 62,7 mm x 35,2 mm
1)
Certyfikat UL przy zastosowaniu zasilacza sieciowego Class 2 (przetestowany zgodnie z UL 1310)
Dane dotyczące otoczenia
Kompatybilność elektromagnetyczna (EMC)
EN 61000-6-2 / EN 55011
Odporność na drgania
IEC 68-2-6 Test FC
Odporność na wstrząsy
IEC 68-2-27 Test EA
Temperatura otoczenia pracy
0 °C ... +40 °C
Temperatura składowania
–20 °C ... +70 °C
Dopuszczalna względna wilgotność powietrza
± 90 %, bez kondensacji
Odporność na światło zewnętrzne
2.000 lx, na kodzie kreskowym
Kontrast druku kodu kreskowego (PCS)
≥ 60 %
Ogólne wskazówki
Cykl życia produktu
2016-03-11 19:24:12 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
Produkt wycofany
ROZWIĄZANIA AUTOMATYCZNEJ IDENTYFIKACJI | SICK
3
CLV422-2010 | CLV42x
CZYTNIK KODÓW KRESKOWYCH
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Rysunek wymiarowy (Wymiary w mm)
CLV41x/42x z boku
Wykres pola odczytu
Reading field height in mm (inch)
120
(4.72)
80
(3.15)
40
(1.57)
Auflösung
a
b
c
d
0
–40
(–1.57)
–80
(–3.15)
–120
(–4.72) 0
50
100
150
200
250
(1.97)
(3.94)
(5.91)
(7.87)
(9.84)
Reading distance in mm (inch)
Resolution
4
a: 0.15 mm (5.9 mil)
b: 0.20 mm (7.9 mil)
c: 0.35 mm (13.8 mil)
d: 0.50 mm (19.7 mil)
ROZWIĄZANIA AUTOMATYCZNEJ IDENTYFIKACJI | SICK
Karta charakterystyki online | 2016-03-11 19:24:12
Informacje mogą ulec zmianie bez powiadomienia
CLV422-2010 | CLV42x
CZYTNIK KODÓW KRESKOWYCH
Zalecane akcesoria
więcej wersji urządzeń i akcesoriów
www.sick.com/CLV42x
Krótki opis
Typ
Nr artykułu
Uchwyt montażowy
2020077
CDM420-0001
1025362
Kątowniki mocujące i płytki mocujące
Kątownik mocujący, mały, z materiałami mocującymi
Błąuły
Moduł przyłączeniowy do jednego czujnika
2016-03-11 19:24:12 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
ROZWIĄZANIA AUTOMATYCZNEJ IDENTYFIKACJI | SICK
5
